宝刀未老 昂达nForce4 AM2主板测试


http://www.sina.com.cn 2006年09月06日 13:26 IT168.com
作者:IT168评测中心 Wild

前言 :

  在今年的5月份,AMD正式发布了采用Socket AM2接口的新一代Athlon 64/X2/FX系列处理器。由于内存控制器集成在处理器内部的优势,上一代的芯片组,如NVIDIA的nForce4系列、VIA的K8T890、ATi的RD580等芯片组均可通过简单的修改即可很好地对新一代的Socket AM2处理器提供兼容与支持,使得AMD新一代的处理器可以得到很快的衔接与转换。

宝刀未老昂达nForce4AM2主板测试

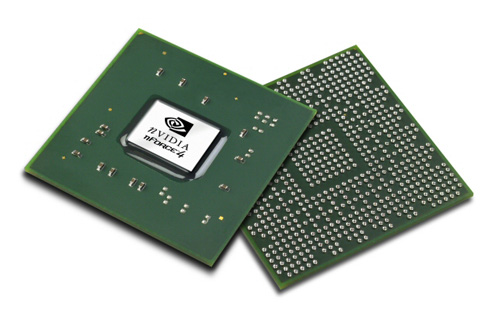

  而作为AMD平台芯片组的主导者NVIDIA,当然绝对不会放弃对新芯片组的研发,在Socket AM2处理器尚未到货之时,NVIDIA新一代的nForce 500系列芯片组已经迅速铺货,并及时地为各大主板厂商供货。虽然如此,上一代nForce4 Ultra、nForce4 SLi、C51等芯片组仍然存在着相当数量的库存,因此市面上也有着为数不少的品牌在为以上芯片组的产品做推广。

新旧两代芯片组规格比较 :


NVIDIA nForce 590 SLI
NVIDIA nForce 570 SLI
NVIDIA nForce 570 Ultra
NVIDIA nForce 550
NVIDIA nForce 4 SLI
Segment
Enthusiast
Performance SLI
Performance non-SLI
Mainstream
-
CPU
AMD
Athlon 64 FX
Athlon 64 X2
Athlon 64
AMD
Athlon 64 FX
Athlon 64 X2
Athlon 64
AMD
Athlon 64 FX
Athlon 64 X2
Athlon 64
AMD
Athlon 64 X2
Athlon 64
Sempron
AMD
Athlon 64 X2
Athlon 64
Sempron
NVIDIA LinkBoost technology
Yes
No
No
No
No
NVIDIA SLI Technology
Yes
2 x 16
Yes
1 x16, 2 x 8
No
No
Yes
1 x16, 2 x 8
PCI Express Lanes
46 lanes
28 lanes
20 lanes
20 lanes
20 lanes
PCI Express Links
9 links
6 links
5 links
5 links
5 links
Configuration
16,16, 8, 1, 1, 1,1, 1, 1
16, 8, 1, 1, 1,1
16, 1, 1, 1,1
16, 1, 1, 1,1
8,8, 1, 1, 1,1
SATA/PATA drives
6/2
6/2
6/2
4/2
4/4
SATA speed
3Gb/s
3Gb/s
3Gb/s
3Gb/s
3Gb/s
RAID
0,1,0+1,5
0,1,0+1,5
0,1,0+1,5
0,1,0+1
0,1,0+1
NVIDIA MediaShield Storage Technology
Yes
Yes
Yes
Yes
Yes
Native Gigabit Ethernet Connections
2
2
2
1
1
NVIDIA FirstPacket technology
Yes
Yes
Yes
No
No
NVIDIA DualNet technology
Yes
Yes
Yes
No
No
Teaming
Yes
Yes
Yes
No
No
TCP/IP Acceleration
Yes
Yes
Yes
No
No
NVIDIA nTune Utility
Yes
Yes
Yes
Yes
Yes
USB ports
10
10
10
10
10
PCI Slots
5
5
5
5
5
Audio
HDA (Azalia)
HDA (Azalia)
HDA (Azalia)
HDA (Azalia)
AC’97

  老一代的nForce4 SLi/Ultra芯片组虽然未能具有诸如NVIDIA FirstPacket、DualNet、Teaming、HD Audio等新的技术特征,但实际的性能表现并不落后,而且部分产品已经是十分成熟。另外,由于处于清货阶段,基于nForce4 SLi/Ultra芯片组的产品也存在着一定的价格优势,目前市面上新一代基于nForce 550芯片组的主板价格均在500~600元左右,属于中低端的产品线产物。而老一代的nForce4 SLi/Ultra芯片组规格会比nForce 550更高一点,而价格也在600元附近,

性价比突出,也是最为廉价且成熟的SLi平台。

产品介绍 :

宝刀未老昂达nForce4AM2主板测试

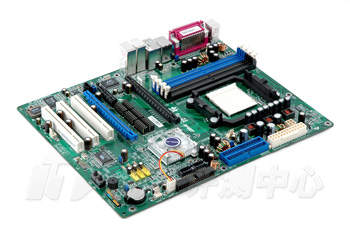

  今天我们IT168评测中心便为大家带来一款基于nForce4 Ultra芯片组的主板产品,该产品出自ONDA之手,具体的型号为NF4XT。

宝刀未老昂达nForce4AM2主板测试

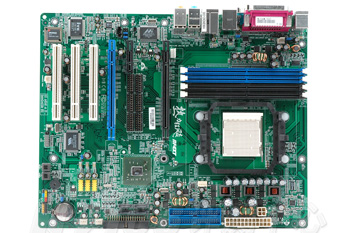

  主板采用了标准的ATX大板设计,主板的布线以及插件均十分令人满意。不知大家是否有点似曾相识的感觉,昂达的这款NF4XT出自某大厂之手,因此在产品的品质以及超频性能都会有一定的保障。

宝刀未老昂达nForce4AM2主板测试

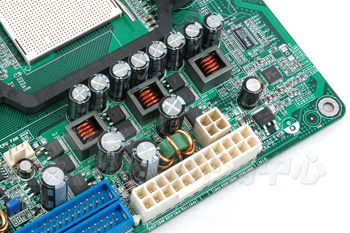

  这款主板比较特别的是,供电部分与内存插槽的布线位置设计正好交换,CPU的供电部分被安排在主板的右上角位置。供电部分采用了三相供电的设计方案,而电解电容方面采用了品质较高的nichicon日系电容,对主板的稳定性带来更大的保障。

宝刀未老昂达nForce4AM2主板测试

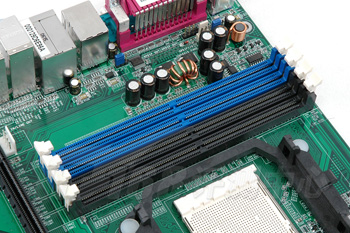

  内存插槽方面,主板上共提供了4条内存插槽,用蓝色与黑色区别双通道工作模式。

宝刀未老昂达nForce4AM2主板测试

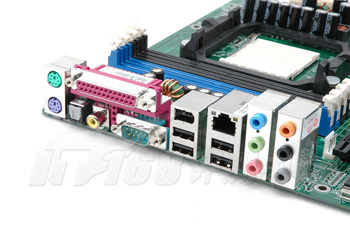

  由于板载了IEEE1394的控制芯片,因此I/O扩展面板上比常规的主板多处了一个IEEE1394的接口。

宝刀未老昂达nForce4AM2主板测试

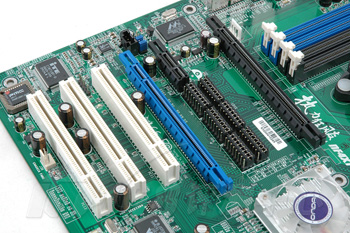

  插槽方面,虽然nForce4 Ultra官方配置上并未能支持SLi技术,但昂达的这款主板在出厂的时候已经为用户进行了完美的破解,因此主板可以很好地支持SLi,也因此而提供了两条PCI-Express x16的插槽供用户组件SLi平台之用。

宝刀未老昂达nForce4AM2主板测试

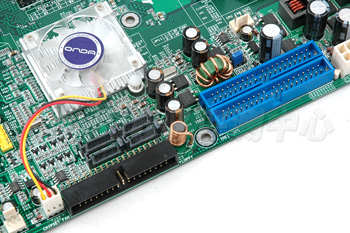

  磁盘接口方面,由于板上并没有加载其余的磁盘控制芯片,因此板上提供了nForce4系列的标准配置,为4组SATA接口以及两组PATA接口。

宝刀未老昂达nForce4AM2主板测试

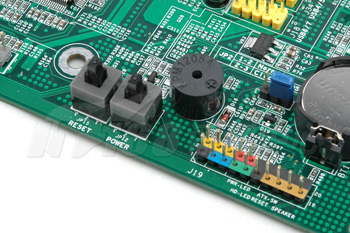

  昂达的这款NF4XT主板定位于玩家类型的用户,因此在主板底部的位置设计有Power以及Reset的快捷按钮,方便玩家裸机操作时使用。

宝刀未老昂达nForce4AM2主板测试

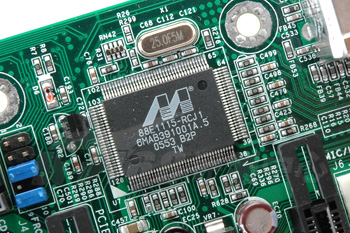

  网络芯片方面,采用了Marvell的88E111S-RCJ1网络控制芯片,能够提供千兆网络的功能。

宝刀未老昂达nForce4AM2主板测试

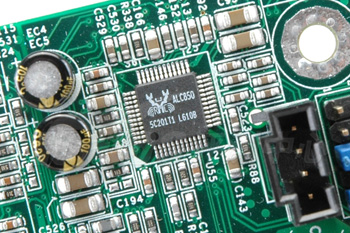

  由于nForce4系列的芯片组均不具备HD Audio的技术特性,因此板载的音效Codec也无需为这方面提供支持,主板采用了Realtek的ALC850音效Codec,支持7.1声道的音效输出方案。

宝刀未老昂达nForce4AM2主板测试

  板上的IEEE1394功能由板载的VIA VT6307芯片实现。

宝刀未老昂达nForce4AM2主板测试

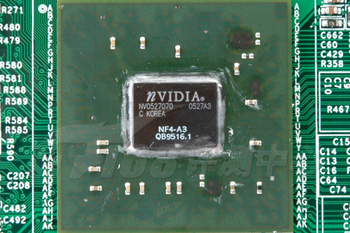

  卸下散热片后,我们可以了解到这款nForce4 Ultra芯片组的生产周期为05年的27周,并且我们可以在PCB的电路上可以清晰地看到芯片组出厂时已经被修改过,能够完美地支持SLi技术。

Bios超频设置选项简介 :

宝刀未老昂达nForce4AM2主板测试
宝刀未老昂达nForce4AM2主板测试
宝刀未老昂达nForce4AM2主板测试
宝刀未老昂达nForce4AM2主板测试
宝刀未老昂达nForce4AM2主板测试

BIOS主要设置选项列表
选项
选项设置范围
步进
外频调整
200~450MHz
1MHz
内存频率
DDR400/533/667/800
-
CPU电压
Default/0.850~1.850V
0.0125V
内存电压
Auto/1.8~2.5V
0.1V
HT电压
1.2V/1.35V
-
芯片组电压
1.5~1.8V
0.1V
PCI-E 频率
100~145MHz
-

  昂达的这款NF4XT主板Bios中的Genie Bios Setting选项是针对玩家而提供的一些超频的选项,提供的功能比较全面。外频方面最高支持至450MHz,而内存的频率也可以按比例调整。而CPU以及内存电压的调节功能也十分完善,提供了丰富的电压设置供玩家使用,其中内存电压更可提供至2.5V的水平,使得主板可以使默认电压较低的DDR2内存冲击更高的频率。另外,Bios中提供了锁定PCI-Express的工作频率选项,为超频后的系统稳定性带来更大的保障。

测试平台 :

硬件平台
CPU

AMD Sempron 2800+ Socket AM2 128KB L2 Cache

主板

ONDA NF4XT(nForce4 Ultra Chipset)

内存

SAMSUNG PC2-5300U DDR2 667 1GB x2 By SPD

硬盘

WesternDigital WD1200JD SATA Interface

显卡

XFX NVIDIA GeForce 7600GT(590/1600MHz)

软件平台
系统软件
WindowsXP Professional(5.01.2600 SP2)_en
DirectX Redist Augest 2006
驱动程序

NVIDIA 6.86 nForce WINXP-2K International WhqL
NVIDIA 91.47 WINXP-2K International WhqL

测试软件

CPUz v1.36
Business Winstone 2004 v1.0.1
Multimedia Content Creation Winstone 2004 v1.0.1
Futuremark PCMark 05 v1.1.0
Sisoftware Sandra-Pro-Business-v2007.6.10.98.Retail
SuperPI English
WinRar v3.60_en Benchmark & Hardware test
Futuremark 3DMark06 v1.0.2

测试说明 :

宝刀未老昂达nForce4AM2主板测试

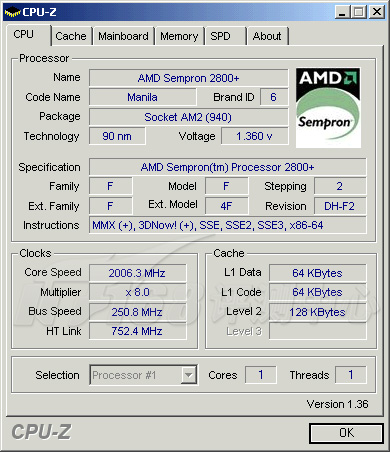

  除了常规的测试项目之外,我们还会通过这款主板对Sempron 2800+进行超频,进行成绩比较。通过主板上的简单设置后,我们在默认电压的情况下,把外频提高至250MHz的水平下,即CPU的工作频率为2000MHz。

宝刀未老昂达nForce4AM2主板测试

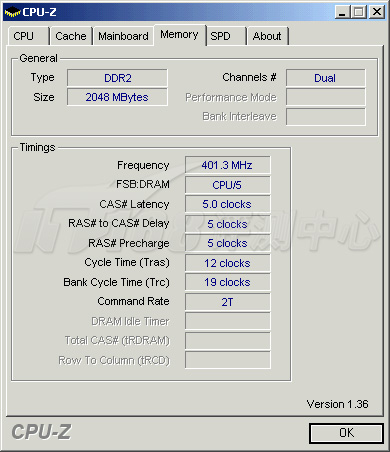

  而为了使平台的效能得到进一步的提升,我们也把内存进行了一定的超频。我们测试所采用的三星金条DDR2 667内存模组,默认的SPD参数为4/4/4/13/1T。在默认电压的情况下,即可调整至DDR2 800的水平,具体的参数为5/5/5/12/2T。
