在二维CAD环境中生成的CAD图纸，如何在3D软件中生成实体呢？这是很多设计师面临的问题，尤其是工作中同时需要用到二维和三维CAD软件的设计师。今天就和大家分享一下，DWG图纸如何与三维软件交互生成实体。

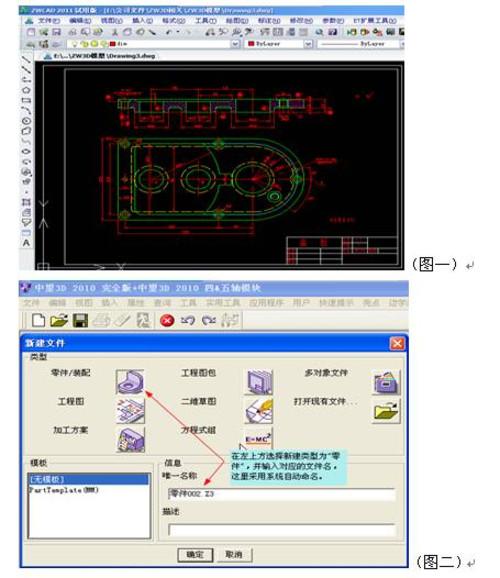

　　下图(图一)是原来在二维CAD环境下，按比例1：1完成的设计图纸，我们在中望CAD2011中打开，浏览下图纸的内容。然后看看如何在中望3D中，以这幅图为基础，完成盖板的造型设计。

基础盖板的造型设计

　　1、 启动中望3D2010版，新建一个空白零件文件，见图二：

　　2、 点击“确定”按钮，进入中望3D主工作空间，在主工作空间，右建单击，选择“插入草图”菜单，以XY平面为基准面，进入草图绘制空间，见下两图(图三、图四)：

开始设置

　　3、进入草绘空间之后，选择“文件”菜单下的“输入”子菜单，弹出“输入”对话框(由于前一次默认选择为DWG，所以对话框标题栏显示为“DWG输入”)，见图五所示：

图五 DWG输入

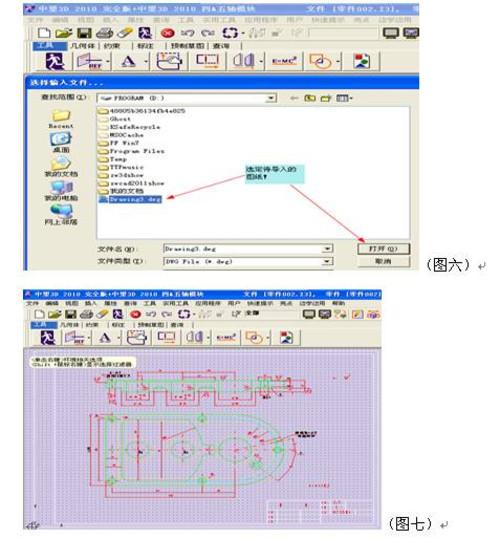

　　4、 点击“DWG输入”对话框中的“确定”按钮，弹出“选择输入文件…”对话框，浏览找到待生成实体的DWG文件。在这里，我们选择选择Drawing2.dwg，点击确定按钮，将DWG文件导入到中望3D的草绘空间中来，见下两图(图六、图七)：

导入DWG文件

　　导入后，将DWG文件中的对象导入中望3D草绘空间后，中望3D能够保留对象在二维CAD软件中包括颜色，线型在内的所有对象特性。

　　与中望CAD2011 中打开的结果对比一下，完全符合。我们的目标是把二维图纸转换成三维模型，所以有些对象比如尺寸，文字等是不需要的，另外，剖视图也是不需要的，我们将其 删除，只留下如图八所示部分(为了更直观的看到效果，我们把背景颜色调整为黑色，一会儿在造型的时候，再设为系统默认颜色)：

图八 背景颜色调整为黑色

　　细心的朋友可能注意到了，我将DWG图形导入中望3D草绘空间后，其线条宽度为细线，这里怎么线段宽度变宽了呢，其实是我省掉了改变线宽的步骤。

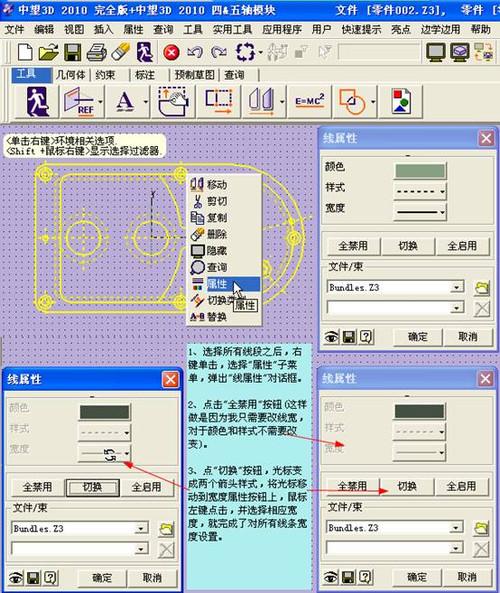

　　我们需要一次性改变所有线段宽度，但线型不变，怎么做呢，看下图(图九)：

图九 对比图

　　5、 到这里，已经完成了原有DWG图纸导入中望3D的 过程，接下来，我们退出中望3D的草图绘制空间，进入中望3D的主工作空间。也许我们要问，这个图形线条彼此交叉，怎么能够生成实体呢？这时候我们就要用 到中望3D提供的“曲线列表”选取功能了。这一功能可以下次再与各位分享。不过在进行中望3D造型之前，我们可以先来看看这个造形的最终效果(图十)。

图十 效果图

　　6、 在导入原有DWG文件时，有以下几个事情需要注意一下：

A、 DWG图形内的实体，只能以一个固定比例绘制，同一轮廓不能出现两个不同比例。
B、 轮廓必须保证为闭合轮廓，即组成轮廓的圆弧，直线，多段线必须是首尾相连的。
C、 轮廓线不能有重线。

　　大部分规则图形，都可以经由这种方法，生成实体。与一笔一画在中望3D中绘制草图相比，导入DWG图形的功能，可以显著提升我们三维造型的效率。
