3DS MAX打造精美水瓶之绘制杯把

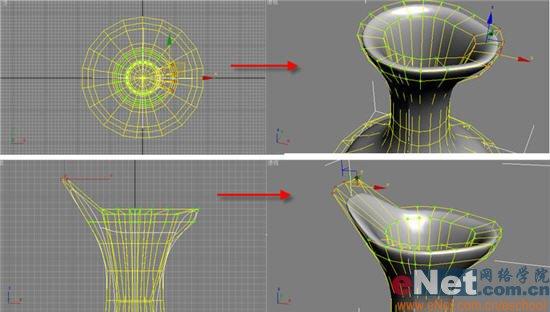

　　6、点击“曲面CV”项，框选顶视图中的右边点，向右方向移动，制作出嘴部造型，再对左侧顶点做向上拖拽，如图8所示。

图：对左侧顶点做向上拖拽

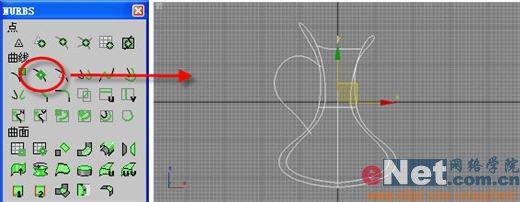

　　7、回到“NURBS曲面”级别，点击“常规”卷展栏下的“NURBS创建工具箱”按钮，在面板中单击“创建点曲线”按钮，在前视图中绘制一杯把草图，如图9所示。

图：在前视图中绘制一杯把草图

　　8、通过“创建”命令面板中的“图形”，点击“圆”按钮，绘制一个圆，作为杯把的截面线，并打开“修改”面板，通过“NURBS曲面”级别下“常规”卷展栏中的“附加”按钮添加到NURBS曲面中方便编辑。

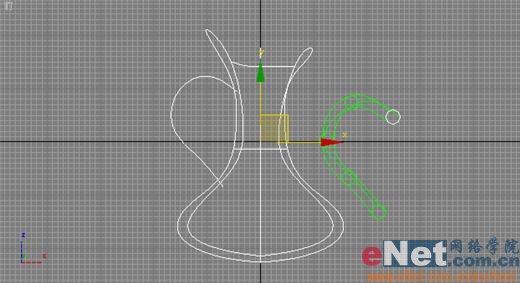

　　9、打开“NURBS创建工具箱”按钮，点击“创建单轨扫描”按钮，在视图中依次选择杯把线、圆，形成放样图形，如图10所示。

图：在视图中依次选择杯把线、圆，形成放样图形

　　小提示：这样会发现图形有问题，杯把线同圆不垂直所致。选中圆线，旋转90度。

　　10、点击“NURBS曲面”级别下的“曲面”项，选中把手，在“单轨扫描曲线”卷展栏下勾选“捕捉横截面”项，完成把手的归位，如图11所示。

图：完成把手的归位
