3dmax打造“投名状”海报灯箱效果

　　作者：王厚勇

　　先看一下最终效果：

图：最终效果

　　一、绘制管状体、平面

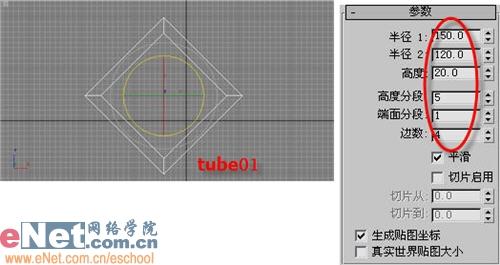

　　1、启动3dmax9.0，单击“创建”命令面板，点击“几何体”按钮，在下拉列表框中选择“标准基本体”项。单击“管状体”工具按钮，在前面视图中新建一圆管tube01，通过“修改”命令面板来调整半径、高度、分段、边数、平滑等值，参数如图1所示。

图：参数设置

　　2、点击“创建”命令面板中的“几何体”按钮，单击“平面”工具按钮，在前面视图中拖动鼠标绘制一平面plane01，并将其调整到与tube01相衔接的位置，如图2所示。

图：单击“平面”工具按钮

　　二、设置材质编辑器

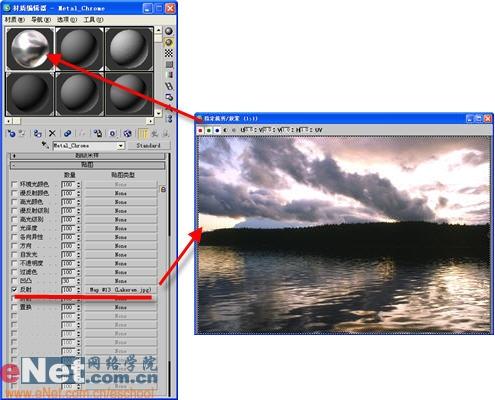

　　1、点击工具栏上的“材质编辑器”按钮，打开其面板，选择第一个样球，打开“贴图”卷展栏，单击“反射”后的“none”按钮，打开“材质/贴图浏览器”面板，选择“新建”单选项，然后在左边列表中双击“位图”贴图，选择事先准备好的图片，作为tube01的材质，单击“将材质指定给选定对象”按钮赋予tube01。如图3所示。

图：单击“将材质指定给选定对象”按钮
