3DsMAX教程 设计叶片上的精致三维蜻蜓

　　作者：王伟光 原创

　　“小荷才露尖尖角，早有蜻蜓立上头”这句生动的诗句描写出一幅生机盎然的意境，小巧玲珑的蜻蜓跃然纸上，给人以无限遐思。下面我们就来用3DsMAX打造一只逼真的水上蜻蜓。

　　制作工具：3DsMAX7.0中文版，其他版本方法和步骤类似。

　　制作蜻蜓的头部和腹部

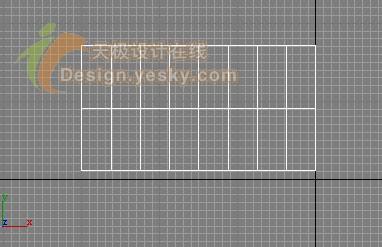

　　1、进入几何体创建命令面板，选择圆柱体在右视图中创建“圆柱体”，设置半径为80，高300，高度和顶面分段为1，分段数为18，效果如图01所示。

创建“圆柱体”

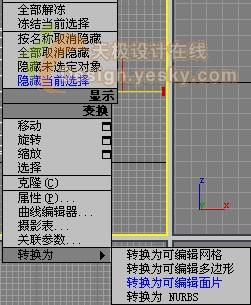

　　2、单击右键，选择“转换为可编辑面片”命令，将圆柱转换为Patch，如图02所示。

将圆柱转换为Patch

　　3、进入“顶点”子对象，选择位于圆柱右侧底部中心的点，将其删除，如图03所示。

选择位于圆柱右侧底部中心的点

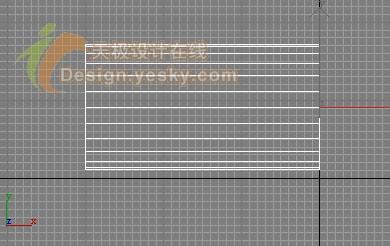

　　4、进入“边缘”子对象，框选圆柱中间的四条边，运用“几何体”卷展栏下的“细分”命令，对四条边进行细分，插入一个横截面。然后再重复操作，在底面和顶面之间插入横截面，完成效果如图04所示。

完成效果图

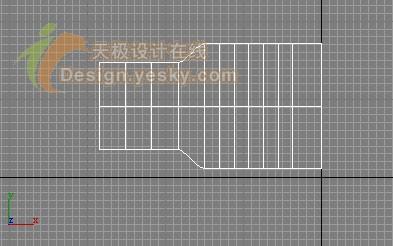

　　5、框选从左边数第一至第四个横截面之间的所有边，运用“缩放工具”制作出头部的大致形状，如图05所示。

制作出头部的大致形状

　　6、框选其中的3条边，再次运用“细分”命令，为制作腹部细分足够多的面，效果如图06所示。

为制作腹部细分足够多的面

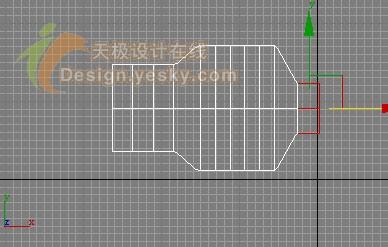

　　7、框选从右边数起的两个截面，再次运用“缩放工具”调整造型，制作处于尾部结合处的大致形状，如图07所示。

制作处于尾部结合处的大致形状

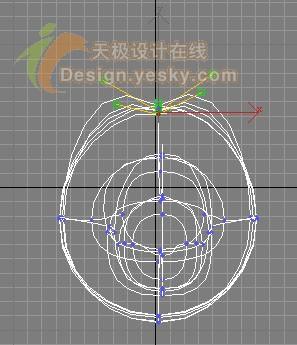

　　8、蜻蜓的身体不是圆形的，所以在顶视图中运用缩放工具沿Y轴进行调整，注意头部缩小比例要大一点，并制作出较细的脖子部位，如图08所示。

注意头部缩小比例要大一点

　　9、在运用细分命令两次，在第一与第二个横截面之间再插入两个横截面，并调整位置，如图09所示。

在第一与第二个横截面之间再插入两个横截面

　　10、框选从左数第四个横截面之前的所有边，运用缩放工具进行调整，注意在正视图中沿Y轴压缩比例要大一点，形态如图10所示。

注意在正视图中沿Y轴压缩比例要大一点

　　11、运用缩放工具，调整从左数前两个横截面，制作出嘴部的大致形态，如图11所示。

制作出嘴部的大致形态

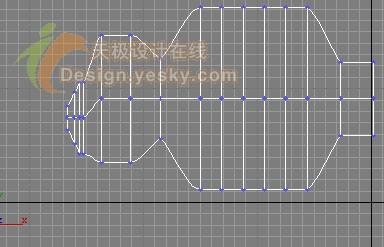

　　12、进入“顶点”子对象，对头部的顶点进行细致调整。先运用移动工具将位于圆柱中心的点及嘴的各点进行调整，再调整头部各个点的位置及形态，这一步是模型形态好坏的关键，调整好的效果如图12所示。

调整头部各个点的位置及形态

　　13、在左视图中框选蜻蜓脊梁中心的点，继续调节Bezier调节杆，将两侧的Bezier调节杆沿Y轴上移。请提脊梁上生长了翅膀，所以中心部位的点有一定的凹陷，调节Bezier调节杆可以形成这种形态，效果如图13所示。

调节Bezier调节杆可以形成这种形态

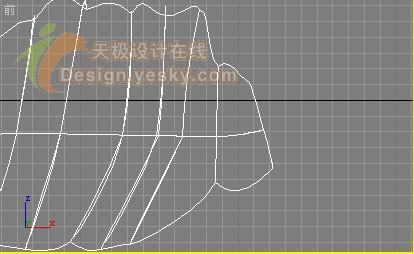

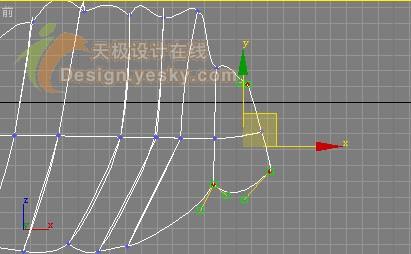

　　14、调整腹部与尾部的连接处，在正视图中调整点的位置，如图14所示。

在正视图中调整点的位置

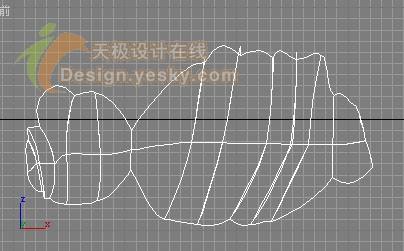

　　调整后的效果如图15所示。

调整后的效果图
