粒子系统与动画贴图制作轿车爆炸三维动画

　　作者：岩海 原创

　　在电影和电视中，我们经常看到飞机、轮船、轿车等等的爆炸效果，其实，这些情节大多都是电脑特效合成的，这节我们来学习如何使用3DS Max8的粒子系统来制作比较真实可信的轿车爆炸效果。

　　在3ds max中有几种不同的方法可以创建爆炸。这里我们使用动画贴图来制作，它的效果看起来更加真实可信。

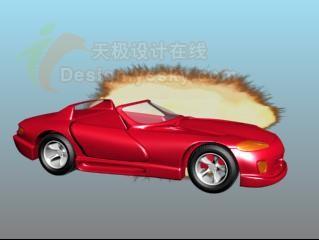

图1-1 轿车效果图

　　一、创建爆炸平面

　　1、打开场景文件。单击此处下载素材文件文件，在这个文件包中包含场景的原文件和动画材质，打开原文件，在这个场景中只有一辆小轿车的一架摄影机。

　　2、单击“创建”面板 >“几何体”>“标准基本体”类别，在“对象类型”卷展栏上单击“平面”项，然后在“左”视图创建一个平面，在“名称和颜色”卷展栏中，将名称更改为Explosion Plane01，在“参数”卷展栏中，将平面的“长度”设置为2500，“宽度”设置为5000。将“长度分段”和“宽度分段”设置为 1。

　　3、调平面在视图中的位置，在“工具”菜单中，选择“对齐到视图”，在“对齐到视图”对话框中，确保选定“对齐 Z”并单击“确定”，该平面现在与摄影机视图对齐，如图1-2所示。

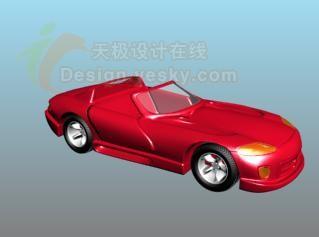

图1-2 平面现在与摄影机视图对齐

　　二、创建爆炸材质

　　1、打开“材质编辑器”，选择一个未使用过的示例球并将材质命名为Explosion，单击“将材质指定给选定对象”，这样我们就将它指定给了场景中的爆炸平面Explosion Plane01。

　　2、在“Blinn 基本参数”卷展栏中，单击“漫反射”色样右侧的空白按钮，将显示“材质/贴图浏览器”对话框，单击对话框中的“位图”，然后单击“确定”，此时“选择位图图像文件”对话框会显示，使用“选择位图图像文件”对话框来查找并选择我们提供的hercules.avi动态贴图文件，预览窗口内显示该动画的第一帧，此帧为纯黑色，单击“打开”，此动画将会作为“漫反射”贴图合并到材质中。

　　3、在“材质编辑器”工具栏上，单击以启用“在视口中显示贴图”，此时播放动画，可以在视口中的平面对象上看到动画的帧。如图1-3所示。

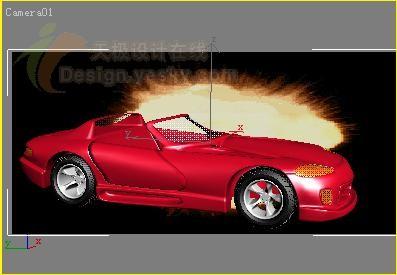

图1-3 可以在视口中的平面对象上看到动画的帧

　　三、添加不透明贴图

　　1、当前，爆炸出现在了平面上。在场景中我们只需要爆炸，而不需要看见平面，所以要为平面添加不透明贴图。在“材质编辑器”中，打开“贴图”卷展栏，单击“不透明度”贴图按钮，并在“材质/贴图浏览器”中选择“位图”，使用“选择位图图像文件”对话框来选择我herculesm.avi文件，它是动画爆炸的一个黑白罩。“不透明度”贴图使用贴图的 Alpha 通道使平面不可见，并仅允许在场景中出现爆炸。设置完成后的效果如图1-4所示。

图1-4 设置完成后的效果

　　2、如果透明度在视图中不明显，可以右键单击视图的标签，选择“配置”，然后在“视口配置”对话框 >“渲染方法”面板中，将“透明”更改为“最佳”即可。

　　3、调整材质设置。在“Blinn 基本参数”卷展栏 >“反射高光”组中，将“高光级别”和“光泽度”均设为 0。

　　4、调整平面属性。使用该贴图技术时，我们不希望不可见平面投射或接收阴影，因此需要禁用这些属性。在视图中选择平面，然后单击右键并从四元菜单中选择“属性”，在显示的“对象属性”对话框的“渲染控制”组中，禁用“接收阴影”和“投影阴影”，单击“确定”。
