利用3Ds MAX制作简单光芒特效文字片头(2)

http://www.sina.com.cn 2005年12月26日 07:57 天极yesky

三、设置光芒部分材质

　　(5)、进入材质编辑器，制作一个银色金属材质指定给Text01，具体详细步骤这里就不累举了;最重要地是如何制作光芒部分(Text02)的材质。

　　(6)、选择一个新的材质示例，点击“背景”按钮，打开材质的背景显示。

　　(7)、勾选“明暗器基本参数”中的“双面”(2-Sided);

　　(8)、在“基本参数”项目中，将“环境光”(Ambient)、“漫反射”(Diffuse)、“高光反射”(Specular)均设为RGB(255.255.255)纯白色;

　　将“高光级别”(Shininess)、“光泽度”(Shin.Strength)均设为0;

　　(9)、在“扩展参数”中选择外(Out)方式的“透明衰减”(Falloff)，将“数量”(Amt)值高为100，确认“类型”(Type)为“过滤”(Filter)，这样可以产生中间实、边缘虚的效果。

　　(10)、展开“贴图”(Maps)项目，进行贴图设置;

　　点取“不透明度贴图”(Opacity)的None钮，加入一个“渐变”(Grandient)贴图，如图3所示;

利用3DsMAX制作简单光芒特效文字片头(2)
图3

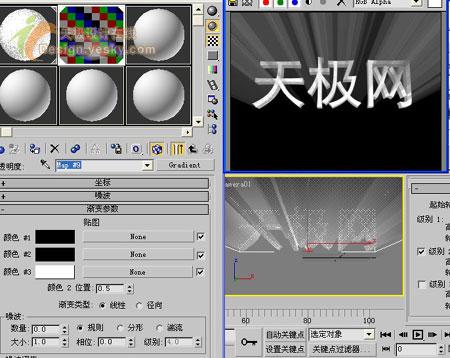

　　(11)、参照图4，进行下列渐变贴图参数的设置:

　　将颜色#1设为R0，G0B0纯黑色;

　　将颜色#2设为R0，G0B0纯黑色;

　　将颜色#3设为R255，G255，B255纯白色;

利用3DsMAX制作简单光芒特效文字片头(2)
图4

　　(12)、按下“在视图中显示贴图”按钮就可以在摄影机视图中看到渐变贴图的效果。适当地调节光芒部分Text02的厚度，在实际渲染的效果里，这里显示的纯黑色的区域将变成透明，而纯白色区域则变成不透明，从而制造出一种光芒衰减的效果;

　　但是对于实际渲染的效果图来看，效果并不明显;原因就是“天极网”的笔划较为简单，产生的光芒射线较少，这时我们可以再追加一个特殊的噪波贴图，以产生较丰富、复杂的射线效果。

　　不过不能直接使用噪波(Noise)程序贴图，而要使用一张由Noise背景进行渲染获得平面噪波图。我们这里以一个已经完成的噪波图作为示例。

　　(13)、点取“漫反射颜色”(Diffuse)右侧的None钮;

　　在弹出的浏览器中选择“位图”(Bitmap)，加入一个已经存在的位图贴图:光芒噪波.tga(如图5所示);

利用3DsMAX制作简单光芒特效文字片头(2)
图5

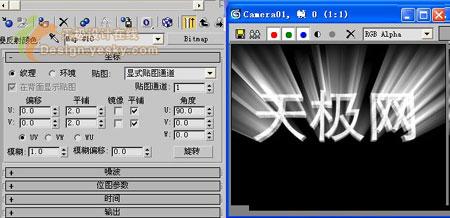

　　(14)、参照图6所示，进行下列坐标参数的调节;

利用3DsMAX制作简单光芒特效文字片头(2)
图6

　　将U向“角度”(Angle)值设为90，使噪波顺着光芒放射的方向;

　　将U、V向“平铺”(Tiling)值均设为2.0，使噪波更加密集;

　　展开“输出”(Out)项目，将“RGB 级别”(RGB Level)值设为5.0，以加强亮度。

　　当然，以上的参数值只是本例的参考，实际的参数要依据具体情况(文字造型、尺寸大小、灯光、摄影视角等因素)作相应的调试。
