苹果iPad mini 3 详尽拆解:维修相当困难

2014年10月27日 11:12   天极网 微博    收藏本文

  北京时间2014年10月17日凌晨,苹果发布了最新款的iPad mini 3平板电脑,而这款产品的名称,则毫无创意的命名成了iPad mini 3。这是苹果所发布的第三代小尺寸平板电脑。

  iPad mini 3已经发布有一段时间了,国行产品也已经上市,配备Touch ID的iPad mini 3就这样与iPad Air 2一同发布了更新,不过更新幅度却不如iPad Air 2。与iPad mini 2相比,除了升级了Touch ID功能以及加入了土豪金颜色以外,貌似与iPad mini 2并没有什么太大区别。那么事实真的如此么?今天,国外知名拆解网站对iPad mini 3进行了拆解,让我们一探究竟,看看这款设备内部是否会有一些变化呢?

苹果iPadmini3详尽拆解:维修相当困难

  iPad mini 3 的详细配置为:

  ● 7.9 英寸 (对角线) LED 背光 Multi-Touch 显示屏,具有 IPS 技术

  ● 配备 64 位架构的 A7 芯片、M7 运动协处理器

  ● 500 万像素 iSight 摄像头 + 20 万像素FaceTime HD 摄像头

  ● 支持无线网络 (802.11a/b/g/n);双频 (2.4GHz 和 5GHz) 和 MIMO 技术

  ● 内置 23.8Whr 可充电锂聚合物电池

  ● 三轴陀螺仪 + 加速感应器 + 环境光传感器

苹果iPadmini3详尽拆解:维修相当困难

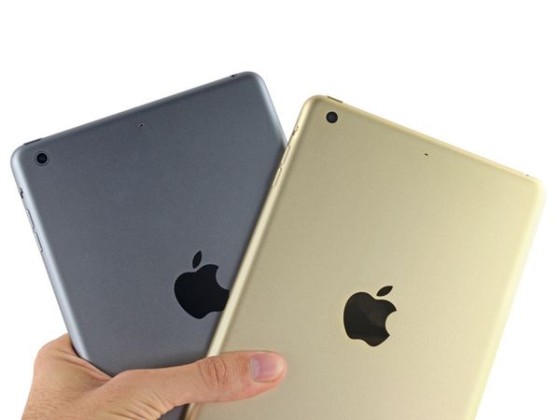

  那么 iPad mini 3 与 iPad mini 2 有什么区别呢?

  ● 首先,iPad mini 3 现在支持 Touch ID,可以用来进行 Apple Pay

  ● 第二,iPad mini 3 有更大的容量选择

  ● 第三,就是金色版本

苹果iPadmini3详尽拆解:维修相当困难

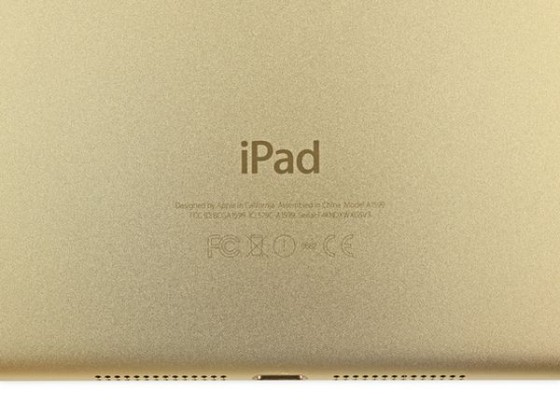

  与 iPad Air 2 相似,iPad mini 3的型号为 A1599

苹果iPadmini3详尽拆解:维修相当困难

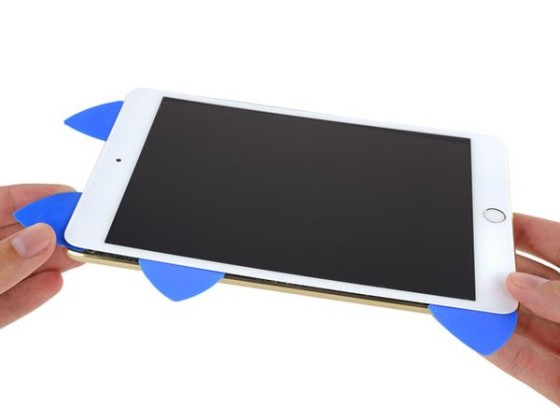

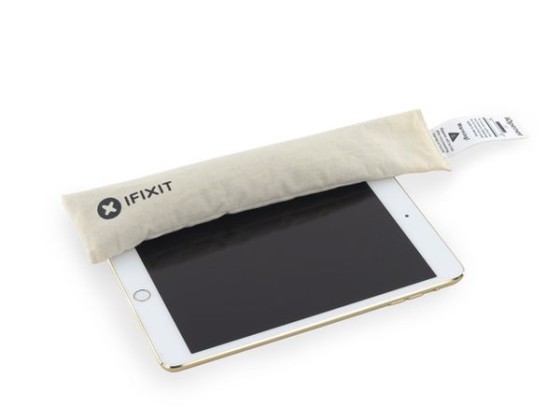

  通过专用工具加热 iPad mini 3边缘,并用 iOpener 工具打开 iPad mini 3

苹果iPadmini3详尽拆解:维修相当困难

苹果iPadmini3详尽拆解:维修相当困难
取下玻璃面板

苹果iPadmini3详尽拆解:维修相当困难

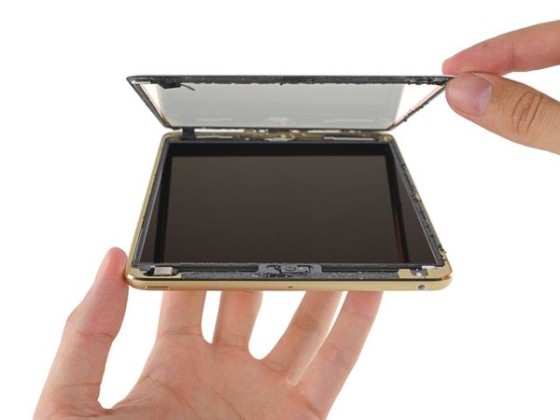

取下前置玻璃面板

  与全新 iPad Air 2 不同,前置面板玻璃和 LCD 仍然是独立的组件,可以单独替换

苹果iPadmini3详尽拆解:维修相当困难

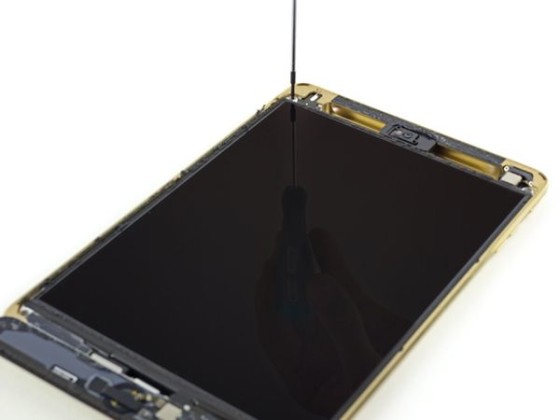

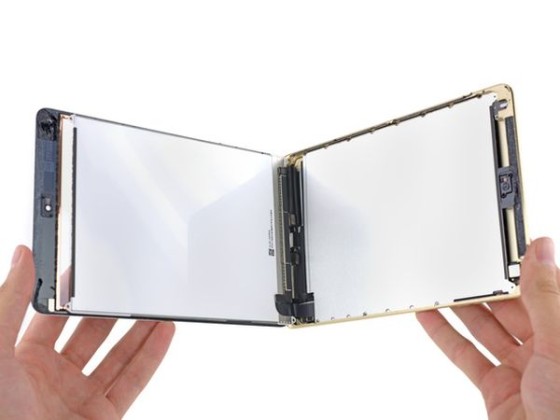

屏幕部分

苹果iPadmini3详尽拆解:维修相当困难
iPad mini 3

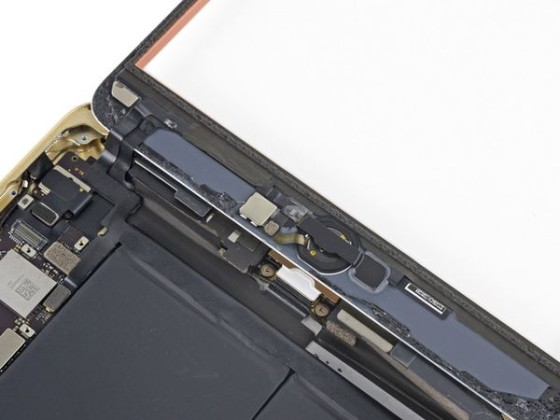

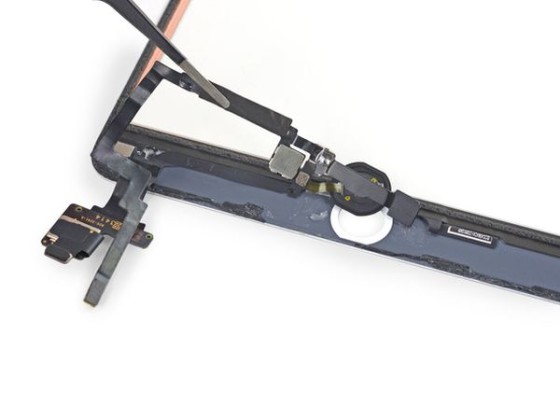

  当 LCD 拆下时,我们发现了一些 Home 键线缆,使用粘合剂固定

苹果iPadmini3详尽拆解:维修相当困难

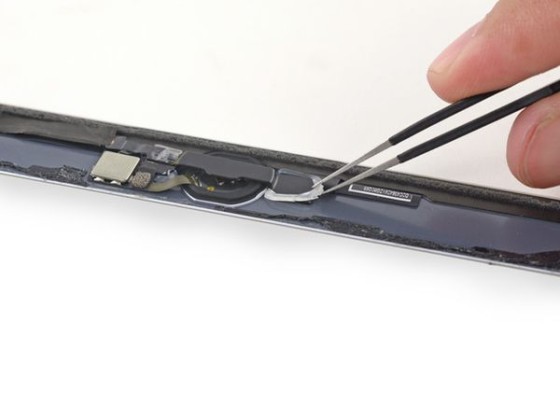

Touch ID采用粘合剂粘在了面板上

  确认无误是粘合剂,将 Home 键与前置面板固定。如果碎屏需要小心翼翼将其一处,才能确保 Touch ID 功能性

苹果iPadmini3详尽拆解:维修相当困难

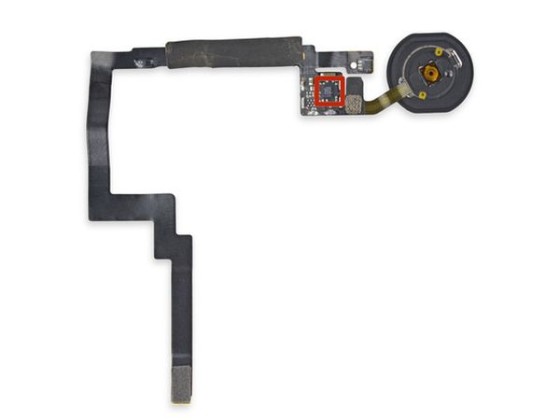

Touch ID 模块

苹果iPadmini3详尽拆解:维修相当困难
Touch ID模块

  Touch ID 没有太多惊喜,iPad mini 3中的 Touch ID 传感器来自恩智浦 NXP,型号为8416A1

苹果iPadmini3详尽拆解:维修相当困难
Touch ID模块

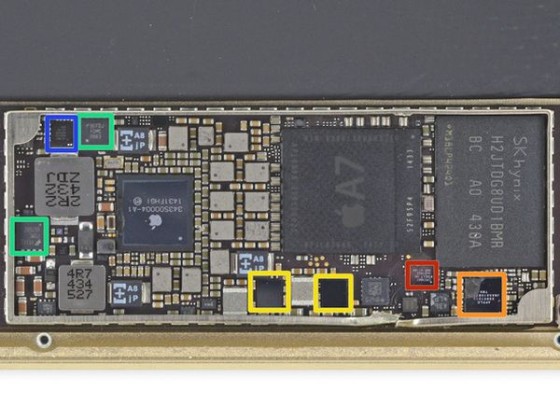

  iPad mini 3的主板,上面包含的芯片有:

  ● 红色:苹果 A7 APL0698 SoC,A7芯片中包含 SK 海力士 H9CKNNN8KTARKR 1GB LPDDR3 运行内存

  ● 橙色:SK 海力士 H2JTDG8UD1BMR 16GB 闪存

  ● 黄色:环旭电子 339S0213 WiFi 模块

  ● 绿色:苹果 343S00004-A1 芯片

  ● 蓝色:恩智浦 65V10 NFC 控制器

苹果iPadmini3详尽拆解:维修相当困难
主板

  更多芯片:

  ● 红色:恩智浦 LPC18A1(苹果 M7 运动协处理器)

  ● 橙色:苹果(Cirrus Logic)338S1213音频解码器

  ● 黄色:苹果 338S1199——可能是音频放大器,与之前 iPad mini 中的苹果338S1077类似

  ● 绿色:仙童半导体 FDMC6676BZ 和 FDCM6683 金氧半场效晶体管

  ●蓝色:恩智浦1610A1显示接口 IC

苹果iPadmini3详尽拆解:维修相当困难
主板细节

  拆解完成

苹果iPadmini3详尽拆解:维修相当困难

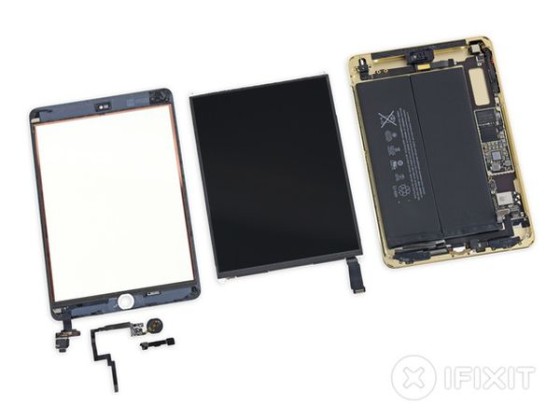

拆解之后的全家福

  如果满分为10分,iPad mini 3 的可维修性评分只有2分。LCD 和玻璃没有焊接在一起,方便更好拆解,电池没有焊接在主板上。不过,大量的使用粘合剂导致设备非常难于维修;Lightning 连接器焊接在主板上,所以损坏后非常麻烦;移除 Touch ID 难度大,更换屏幕成为严峻考验!

苹果iPadmini3详尽拆解:维修相当困难
可维修性评分2分

  写在最后:

  笔者认为iPad mini 3甚至不能够用“全新”来形容,这只是iPad mini 2的简单升级版,仅仅在Home键方面有所改进。说得更直白一些,把iPad mini 2的Home键模块换成支持Touch ID功能的,它就变成了iPad mini 3,它的磨具,甚至是主板,都有可能跟iPad mini 2基本一致。的确,iPad mini 3可以说非常令人失望。iPad mini 3采用的A7处理器已经用了一年多的时间,性能虽然现在看来还算表现出众,但是谁能确定这款处理器还能再保持一年的领先?

  但是不得不佩服苹果的产品研发实力和工业设计,即便iPad mini 3并没有太大变化,但它依旧是当下最好的小尺寸平板电脑之一。现在市场中的小尺寸平板电脑,并不会对它造成太大威胁,不过这也只是现阶段而已。iPad mini 3对于普通消费者来说,并没有太强的吸引力。如果你已经手持iPad mini 2,那么基本不用考虑购买iPad mini 3了。如果你觉得手中的iPad mini第一代不太给力,则可以考虑升级iPad mini 3或者等iPad mini 2降价之后,入手二代产品。
