　　2.惠普6515b拆解(2)　　

　　接下来，拆下机身的外壳，我们可以看到平行于主板的PCI-E接口形式的二层板，它可以实现PCMCIA的读卡器与IEEE1394不同介质传输功能，其中它们的处理芯片由理光提供。另外，声卡控制芯片也安装在此块主板上，并且这款型号为AD1981HDJSTZ的解码芯片为HDAudio解码器，比起AC'97解码器具有更好的音质效果。

    惠普6515b配备二层板
  二层板PCMCIA与音频处理芯片
　　通过拿下PCMCIA的二层板后，上层板中的南北桥也非常明晰的显示出来，北桥位于CPU的旁边，而南桥位于PCI-E接口下。另外，在主板旁边它还设计了音箱以及读卡器，其中这款音响设计较为出色，为音质以及防尘的保护设计了音响膜。

  惠普6515b的南北桥芯片
  6515b设置音响膜与读卡器

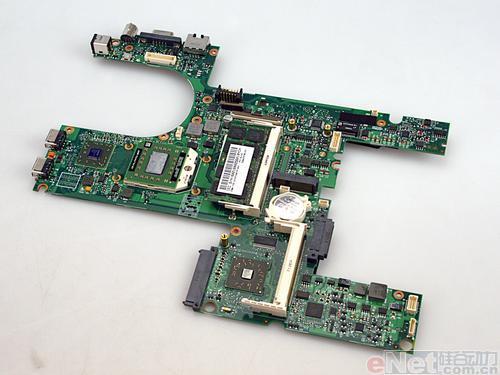

    惠普6515b上层板一览

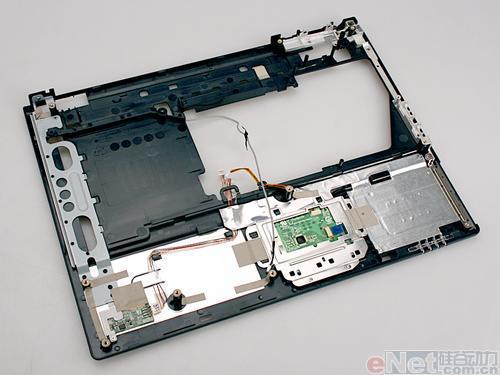

　　另外，在翻开机身上盖后，我们还可以看到惠普6515b的触摸板以及蓝牙适配器，同时金属框架层也分别保护着机身最重要的位置。

    惠普6515b上盖采用金属框架
