网友更换Acer c100 液晶屏幕全过程

http://www.sina.com.cn 2006年04月15日 10:33 eNet硅谷动力
作者：mobile01
　　话说前阵子转手到一台朝思暮想的Tablet PC，虽然拿到时LCD是被压裂的，但其它功能都没问题。
在搞到一片新的LCD后，便着手更换，期待它能复活，在拆解中顺手拍了照片，拍个流程给各位看看。
　　
开始拆解更换喽！

网友更换Acerc100液晶屏幕全过程
尚未拆解前的开机照片，LCD压坏损毁模样.....一片白晰

网友更换Acerc100液晶屏幕全过程
开始拆解螺丝前看看底座

网友更换Acerc100液晶屏幕全过程
先把电源供应拆除、电池移开，避免拆到一半时“放烟火秀”



网友更换Acerc100液晶屏幕全过程
　

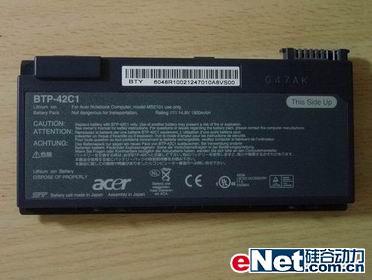

电池

网友更换Acerc100液晶屏幕全过程

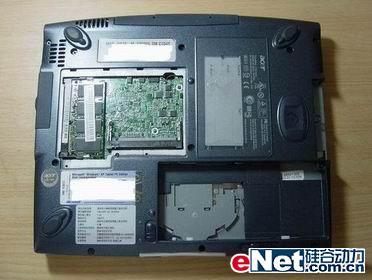

拆下硬盘

网友更换Acerc100液晶屏幕全过程

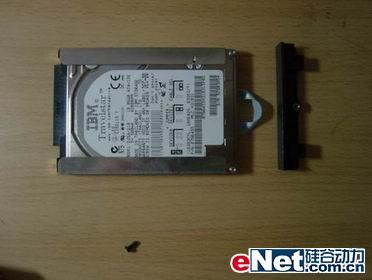

硬盘



网友更换Acerc100液晶屏幕全过程
拆除红色圈圈内的三颗螺丝，方便待会移除键盘！

网友更换Acerc100液晶屏幕全过程

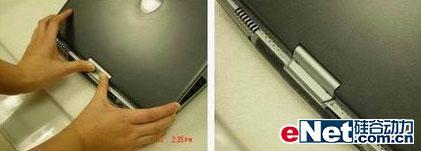

翻个身，拆除旋转屏幕底座挡盖

网友更换Acerc100液晶屏幕全过程

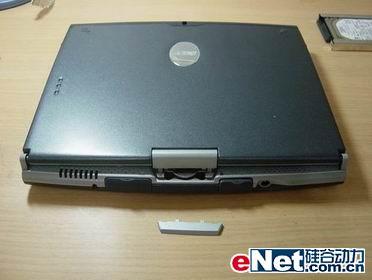

拆下后的效果



网友更换Acerc100液晶屏幕全过程
开启屏幕，拆除旋转屏幕另一挡盖

网友更换Acerc100液晶屏幕全过程

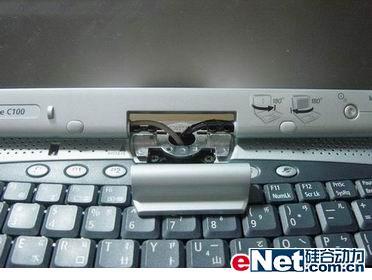

拆下后的效果

　
网友更换Acerc100液晶屏幕全过程
拆除键盘




　
网友更换Acerc100液晶屏幕全过程

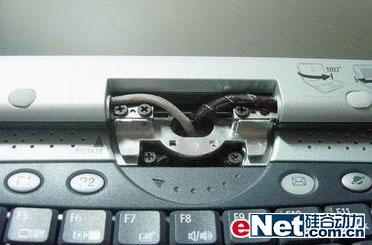

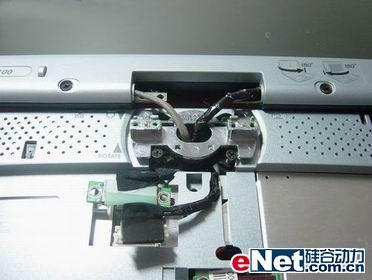

拆除旋转底座螺丝，共八颗

网友更换Acerc100液晶屏幕全过程
拔除LCD 讯号、电源线

网友更换Acerc100液晶屏幕全过程

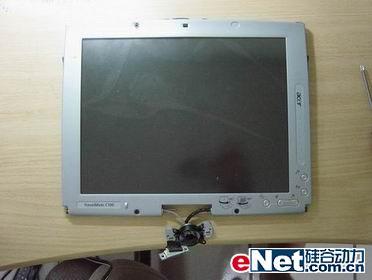

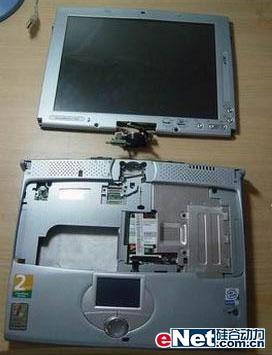

屏幕和机身分开





　　
网友更换Acerc100液晶屏幕全过程
重点放在屏幕部分，移除屏幕上藏在小白点（橡胶）下的螺丝后拆开屏幕上盖

网友更换Acerc100液晶屏幕全过程

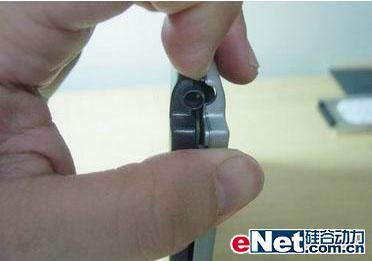

要花点力气和技术，小心点不然会断裂掉可不好玩了！

网友更换Acerc100液晶屏幕全过程
拆下后效果

　　

网友更换Acerc100液晶屏幕全过程

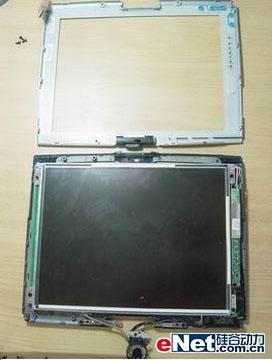

拆开屏幕上盖

网友更换Acerc100液晶屏幕全过程
移除LCD附近螺丝后，LCD和屏幕上盖分开（小心讯号线！）

网友更换Acerc100液晶屏幕全过程

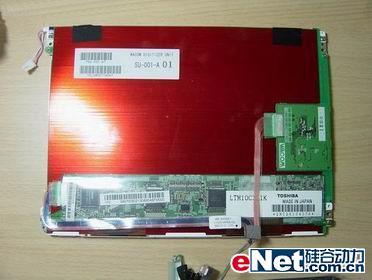

LCD和触控板近照
　


　　
网友更换Acerc100液晶屏幕全过程
移除LCD 和触控感应板的讯号线

　　
网友更换Acerc100液晶屏幕全过程

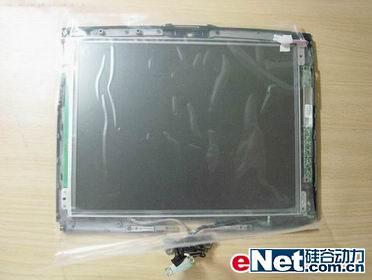

更换新的LCD


网友更换Acerc100液晶屏幕全过程
更换新的LCD后装回屏幕上盖

　

网友更换Acerc100液晶屏幕全过程

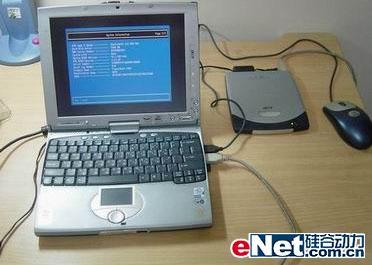

重新组回后开机测试
多么的亮眼，恢复LCD的功能了！！

　　
