优雅Q310N的CPU散热风扇和导热管是两个分开的模块，依靠一条黑色的防静电胶条粘在一起。

拆解双核：神舟8888元高配Q310N的秘密(3)

用带弹性的螺丝固定CPU

为了保护CPU，Q310N用的是带弹性的螺丝固定。这样的设计比之前的优雅Q300系列又有了提高。

拆解双核：神舟8888元高配Q310N的秘密(3)

拧掉3个固定的螺丝后，整个导热系统就能取下来了

拆解双核：神舟8888元高配Q310N的秘密(3)

拆解双核：神舟8888元高配Q310N的秘密(3)

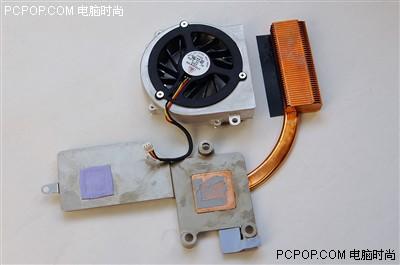

散热系统

通过上面的拆解我们可以看到，整个导热系统的原理很简单，为了排出显CPU和南桥散发出的热量，南桥芯片上附着了一块导热速度相当快的物体，它紧挨着导管散热器，可通过它迅速把热量导出。笔记本的CPU和南桥芯片均通过这一套铜导管+风扇散热。

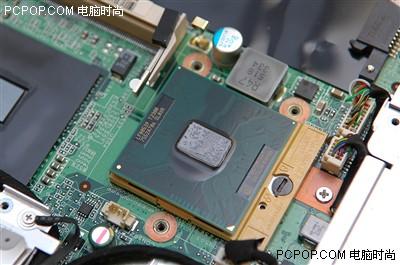

T2300双核CPU与主板南桥芯片特写

取下整个散热模块后，双核CPU和主板南桥模块就出现在眼前了。

拆解双核：神舟8888元高配Q310N的秘密(3)

Intel Pentium-M Duo T2300（1.66GHz）CPU
