小米Max 2首发拆解:做工提升/维修成本低

2017年05月27日 10:43 快科技
微博 微信 空间 分享 添加喜爱

  日前,小米正式发布了旗下的新机小米Max 2,低功耗的骁龙625处理器+5300mAh电池,让它轻松成为小米旗下续航最强的手机。

  外形方面,小米Max 2相比一代虽然设计风格类似,但细节改变颇为明显,比如后壳升级为金属一体化机身,使用了U形天线条,不过指纹识别依然是后置。

  配置方面,采用6.44英寸1080p显示屏,内置4GB内存和64/128GB机身存储空间,提供前置500万像素摄像头和后置1200万像素摄像头(IMX386),支持双卡双待全网通。

  在小米Max 2发布后不久,拆解狂魔爱玩客iVankr就对其进行了拆解,下面一起来看看图文全程吧。

  1、单从外部看的话,相较前代产品,小米Max 2给人最直观的感受就是,一体感更强,产品打磨更加精致,细节处理少了之前的粗线条,多了分细腻,至少更能刺激用户购买欲。这不仅仅是设计上的变化,也是揣摩消费者心理后,从营销策略层面给产品ID设计带来的直观影响。

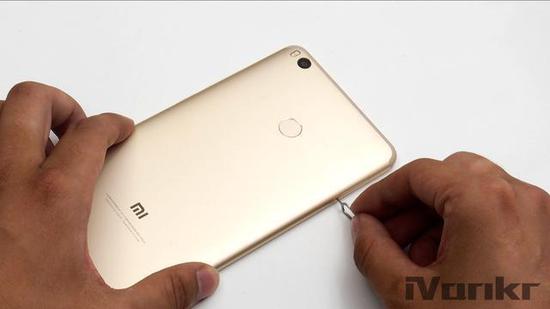

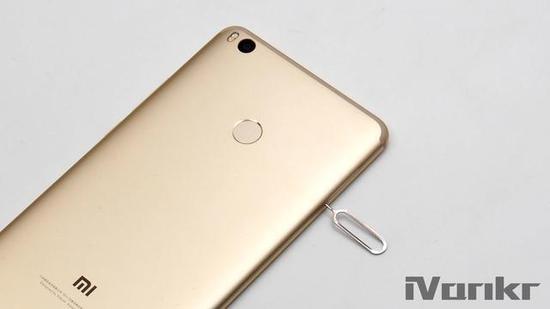

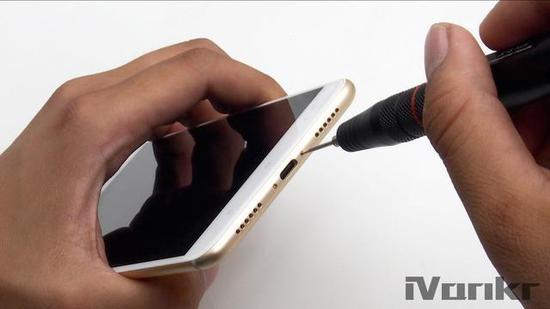

  2、拆解前简单看了一下,小米Max 2在结构上并没有什么特殊之处,拆解难度并不大,内部的样子基本能脑补出来,还是老套路,取出SIM卡槽,拧下底部的两颗固定螺丝;

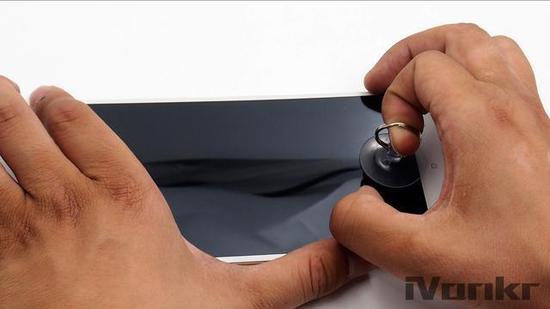

  3、由于屏幕尺寸大,所以更方便使用吸盘,屏幕起来一个缝隙,然后是考拉惯用的指甲徒手开屏幕,这也是最近两个月遇到过屏幕打开最轻松的手机了;

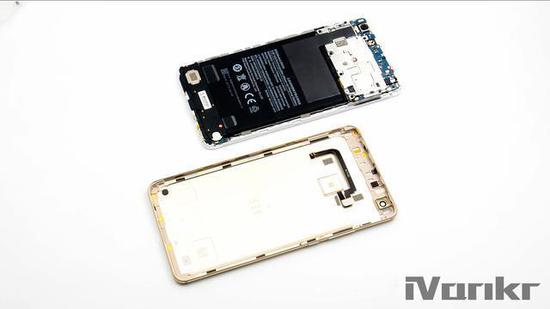

  4、特别注意,分离后盖和屏幕时一定要注意,两者之间还连着一条指纹识别模组排线,断开它之后,才能真正取下后盖;

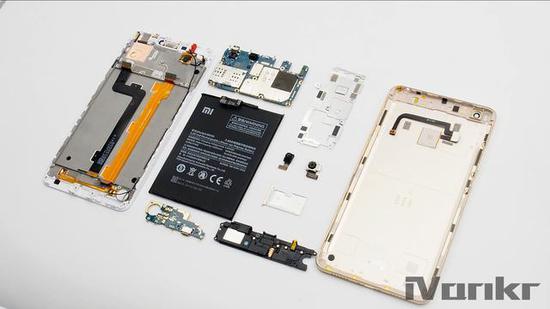

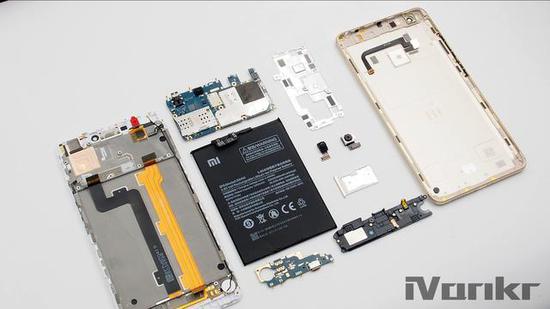

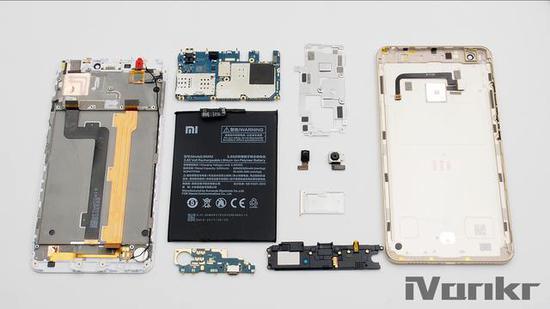

  5、跟预想的一样,小米Max 2内部是标准的三段式设计,所以拆解顺序就是主板、副板、电池;

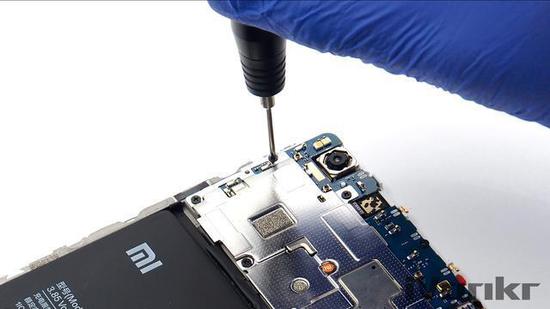

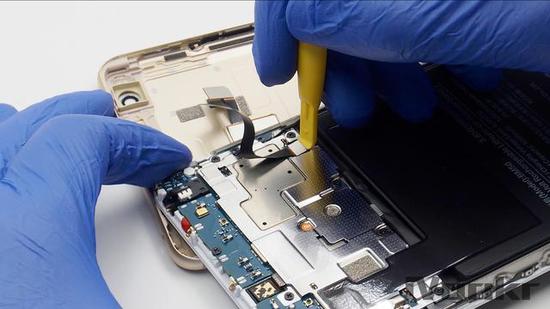

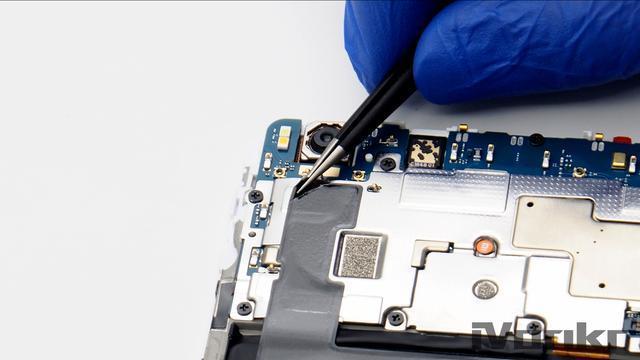

  6、主板外装有一块金属盖板,将主板整个覆盖,主要还是出于保护以及散热的考虑,拆卸前需要把外层的石墨散热片揭掉,而固定金属盖板的螺丝也几乎是全部的主板固定螺丝;

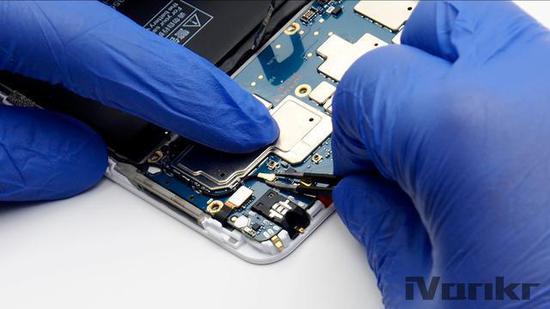

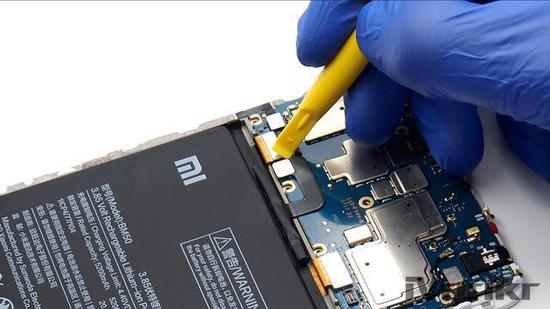

  7、接着依次断开电池、屏幕、电源键、主副板印刷电路、触控芯片的BTB连接器,还有一条射频线的接头也需要断开,包括前置摄像头都可以拆下来;

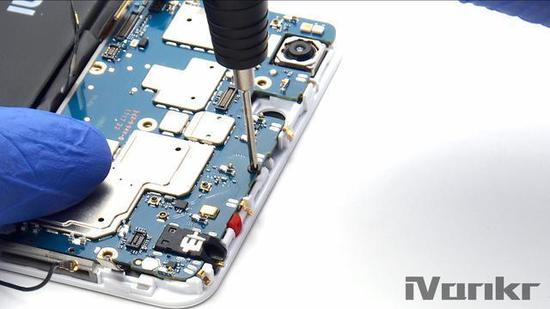

  8、完成前面的步骤,主板还不能取下,因为在顶部靠近降噪麦克风的位置还有一颗螺丝,新手可能不小心就会忽略这一点;

  9、拆卸固定音腔的螺丝,可以发现从外观上看到的两排出声孔,实际有一排对应的是麦克风;

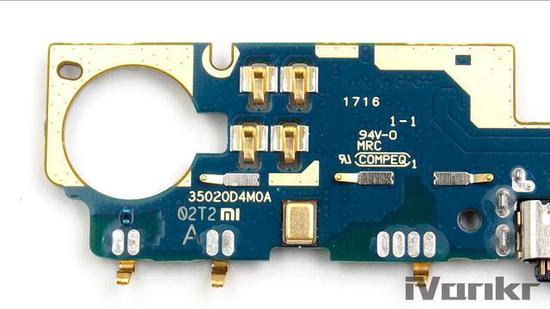

  10、看到主板上COMPEQ的LOGO,便可以知道此次小米Max 2的PCB供应商为台湾的华通公司,这也是一家老牌PCB厂商;

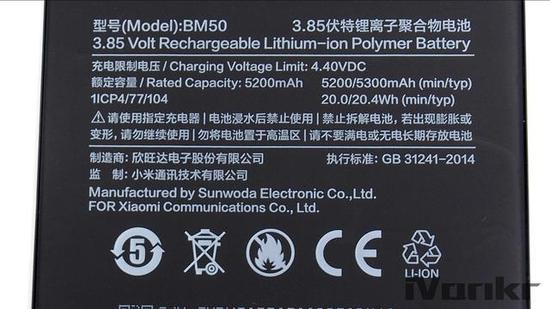

  11、小米Max 2的电池容量为5300mAh,手机内部有一半的面积都被电池占据,可想而知它的个头有多大。为了配合纤薄的机身,这块电池也做得非常薄,其制造商并非之前常见的飞毛腿,而是欣旺达电子,它是深圳一家专门从事镍氢电池、锂离子电池研发及生产的公司。

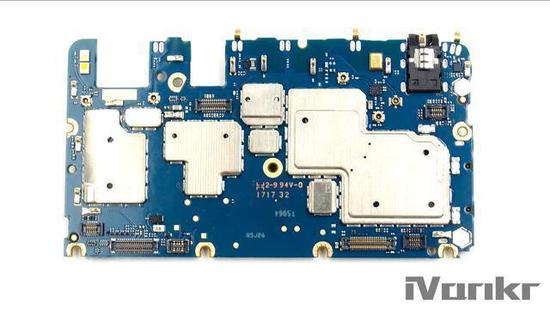

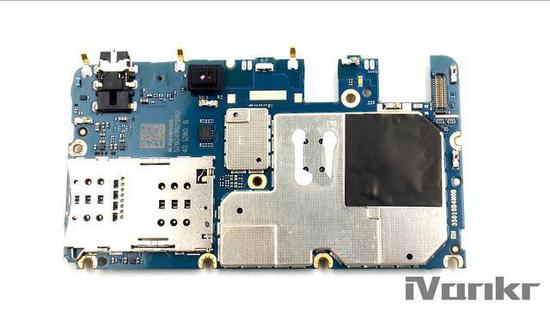

  12、主板所有的屏蔽罩都是焊死的,在其中一块屏蔽罩上贴有石墨散热片,根据经验来看下面对应的应该是散热大户处理器和运行内存。与大多数千元机一样,无论主板还是副板,集成度并不是特别高;

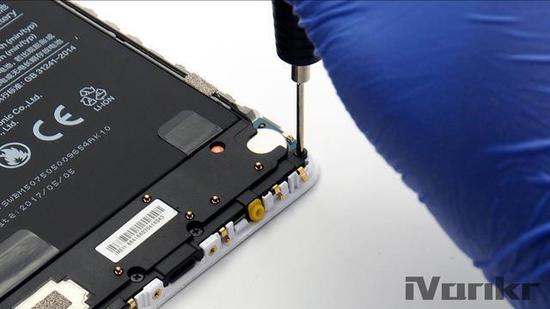

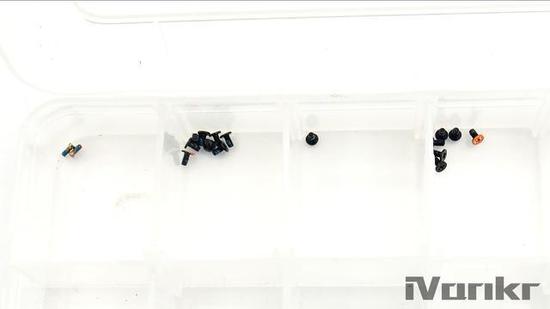

  13、小米Max 2使用的螺丝种类并不多,只有2套,1套是用于固定后盖,内部无论主板,还是底部音腔,使用的固定螺丝都是同一种,方便拆装记忆。

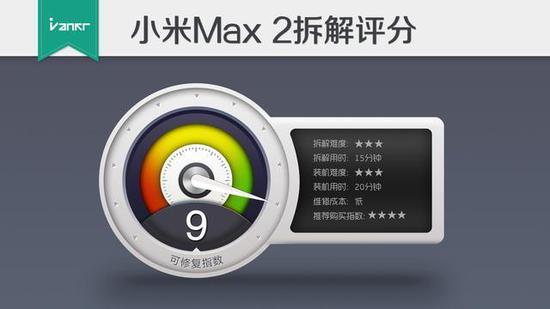

  至于拆解相关的评价,大家直接看评分就好。

  拆解难度:★★★

  拆解用时:15分钟

  装机难度:★★★

  装机用时:20分钟

  可修复指数:9

  维修成本:低

  推荐购买指数:★★★★

  更多小米Max 2高清拆解图片
