最超值Nexus手机 谷歌Nexus 4完全拆解

  作为第四代谷歌Nexus手机——谷歌Nexus 4(参数 报价 论坛 软件)现已在美国、英国等多个国家上市发售。这款手机配备超大触摸屏和四核处理器,而售价却十分亲民,被称之为史上最超值的谷歌Nexus手机。如今,国外同 行ifixit抢先进行了谷歌Nexus 4的拆解,接下来让我们通过他们的镜头共同了解一下这款手机的内部构造。

  谷歌Nexus 4正面

最超值Nexus手机 谷歌Nexus 4完全拆解

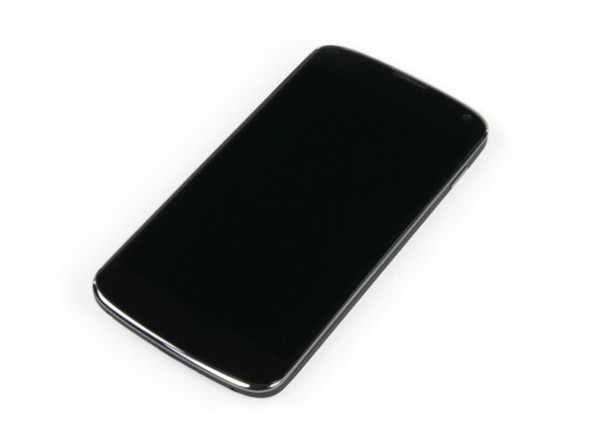

  在谷歌Nexus 4拆解之前,我们先看看Nexus 4完整的样子,上图为Nexus 4机身正面图片。在这款手机的机身正面,它拥有一块4.7英寸True HD IPS Plus超大触摸屏,而屏幕分辨率则为768×1280像素。

  谷歌Nexus 4背面

最超值Nexus手机 谷歌Nexus 4完全拆解

  在谷歌Nexus 4的机身背面,我们可以看到Nexus以及LG的标识,同时该机还配备了一枚800万像素的后置摄像头,并带有LED补光灯。

  机身侧面的SIM卡卡托

最超值Nexus手机 谷歌Nexus 4完全拆解

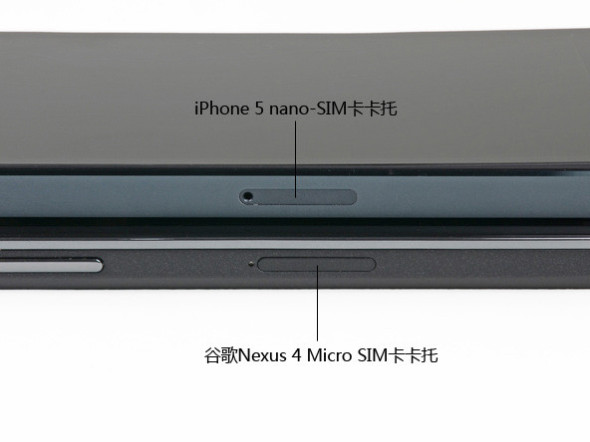

  与苹果iPhone 5一样,谷歌Nexus 4的SIM卡托位于机身侧边。

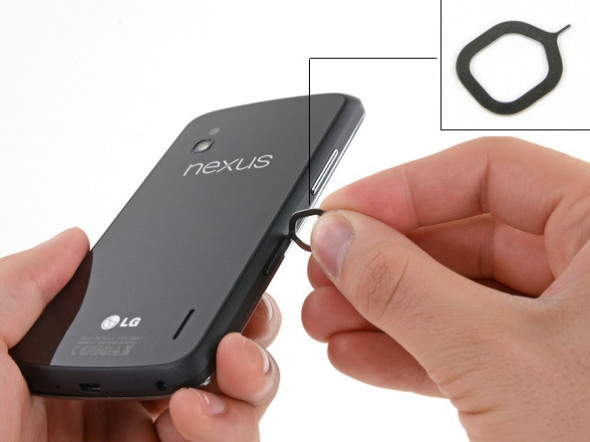

最超值Nexus手机 谷歌Nexus 4完全拆解

  在正式拆解之前,先通过随机配带的专用工具拿出谷歌Nexus 4的SIM卡托。

最超值Nexus手机 谷歌Nexus 4完全拆解

  谷歌Nexus 4采用的Micro SIM卡,上图为拿出的Nexus 4 Micro SIM卡卡托。

  谷歌Nexus 4的机身底端

最超值Nexus手机 谷歌Nexus 4完全拆解

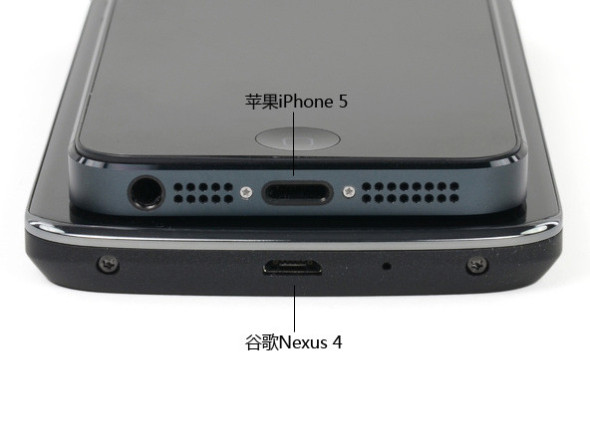

  在谷歌Nexus 4的机身底端,这款手机拥有两枚内五角螺丝,在拆解之前,需要先将这两枚螺丝取下。

最超值Nexus手机 谷歌Nexus 4完全拆解

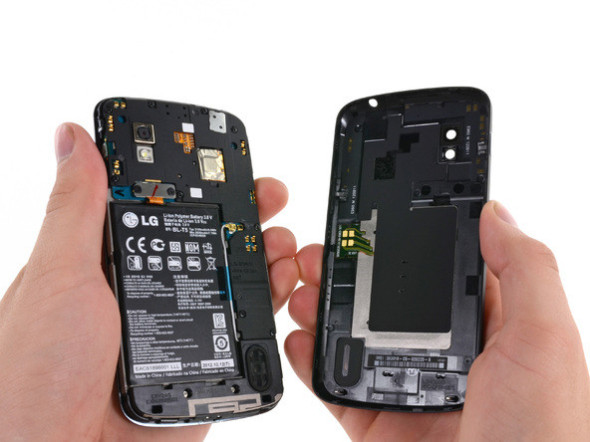

  取下位于机身底端的螺丝之后,用塑料起子将后壳和主机分离。由于谷歌Nexus 4手机内部结合紧密,分离后壳的时候会有些困难。

最超值Nexus手机 谷歌Nexus 4完全拆解

  打开手机后壳后,我们就可以看到谷歌Nexus 4的内部构造了。从上图中可以看到,这款手机的内部布局紧密,同时整体排布也十分工整。

  Nexus 4手机后壳

最超值Nexus手机 谷歌Nexus 4完全拆解

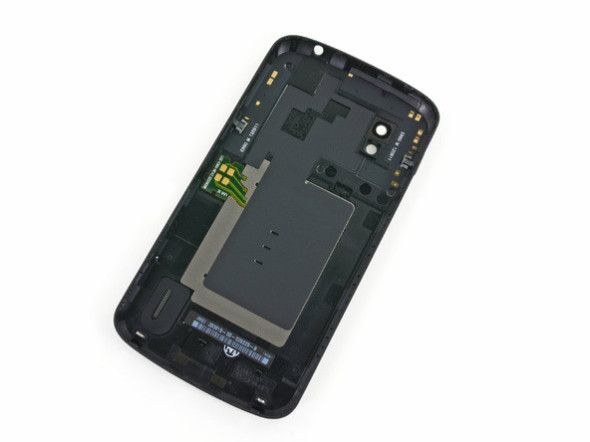

  在谷歌Nexus 4的后壳中,这款手机配备了NFC(近场通信)天线、感应线圈以及无线充电的主板。

  拆除手机电池(1)

最超值Nexus手机 谷歌Nexus 4完全拆解

  与其它旗舰级智能手机一样,谷歌Nexus 4内置的是不可拆卸电池,不过拆机到了这一步,取出电池也将是必经的一步

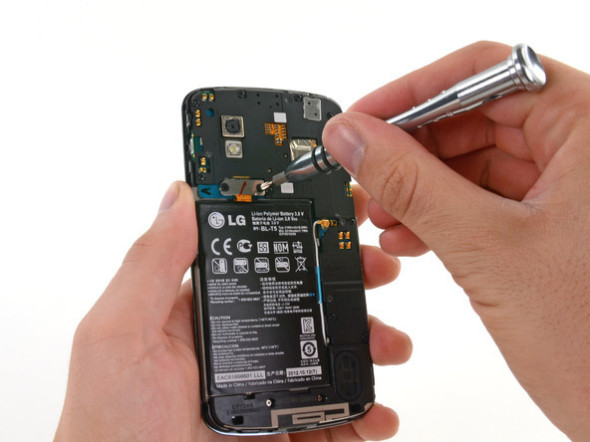

  拆除手机电池(2)

最超值Nexus手机 谷歌Nexus 4完全拆解

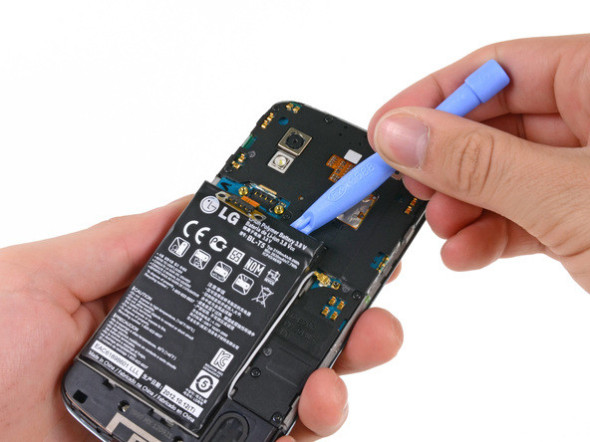

  拧下电池与主板之间链接小部件的螺丝,再用工具将小部件翘起,接下来就可以取下电池了。

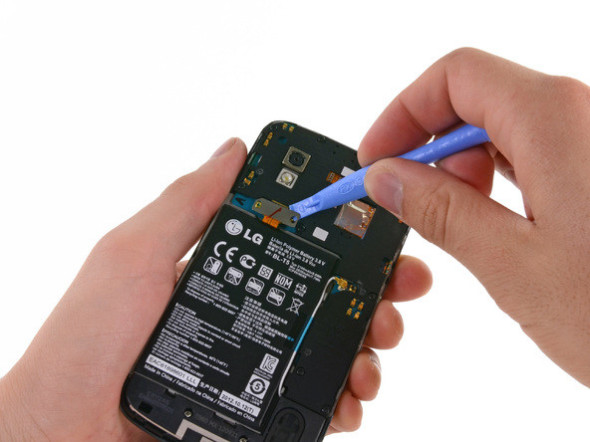

  拆除手机电池(3)

最超值Nexus手机 谷歌Nexus 4完全拆解

  进行到这里,就可以将谷歌Nexus 4的电池取出来了。需要注意的是,电池的底部使用了粘合剂,翘起电池时会有难度

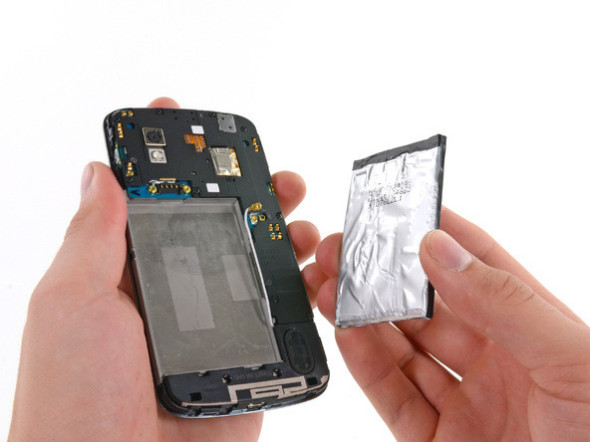

  拆除手机电池(4)

最超值Nexus手机 谷歌Nexus 4完全拆解

  谷歌Nexus 4的电池顺利拿出。

  Nexus 4的手机电池

最超值Nexus手机 谷歌Nexus 4完全拆解

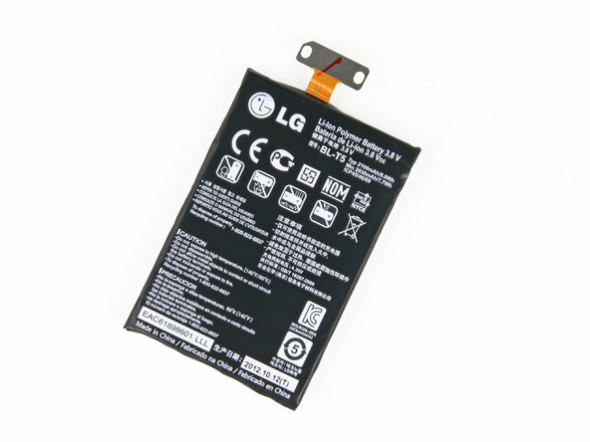

  正如谷歌官方公布的那样,Nexus 4的电池容量为2100mAh,而型号为BL-T5。

  拆下主板

最超值Nexus手机 谷歌Nexus 4完全拆解

  取下电池之后,接下来的主要工作则是拿出手机主板。在拿出主板之前,则要将覆盖在主板上面的防护罩取下,而首先要取下的则是位于机身底部的防护罩。

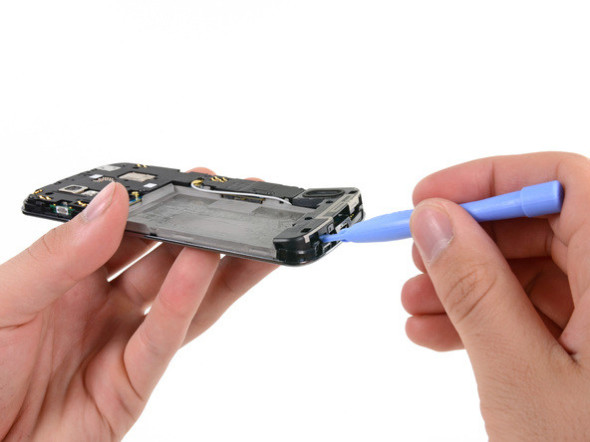

最超值Nexus手机 谷歌Nexus 4完全拆解

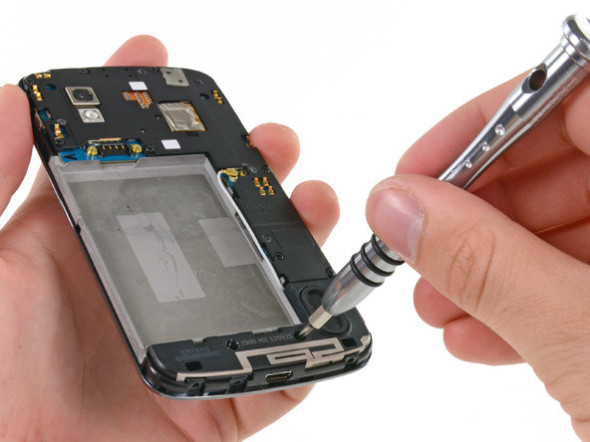

  拧下螺丝后,将手机底端的防护罩翘起。

最超值Nexus手机 谷歌Nexus 4完全拆解

  位于机身底部的防护罩顺利拿下后,主板的更多部分暴露了出来。
