史上最薄三星SGH-X828拆机实录

http://www.sina.com.cn 2006年12月07日 15:13 IT168.com

文/芊芊叶

　　你想知道SAMSUNG是如何作到那么薄的手机吗?拆了它才能看见真功夫。下面我们三星论坛的网友给大家分享三星SGH-X828的拆机实录。欢迎大家来专业的三星手机交流区来进行讨论交流。

史上最薄三星SGH-X828拆机实录

图为:三星SGH-X828拆机过程

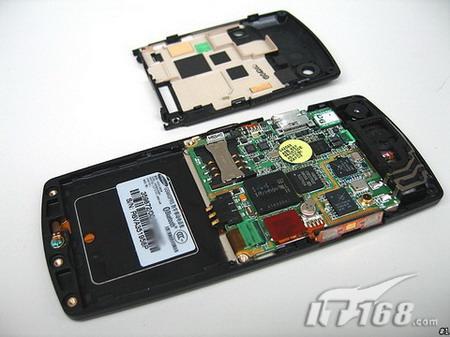

　　打开SGH-X828并不难，上下一共6颗螺丝，SAMSUNG手机的外壳都做的不错，知道卡榫位置就容易拆开了。

史上最薄三星SGH-X828拆机实录

图为:三星SGH-X828拆机过程

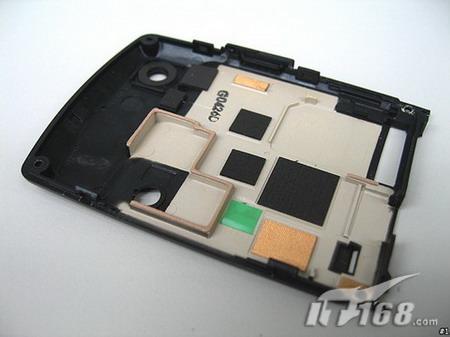

　　这是后壳，里面涂满了导电漆(金色的部份)，接地的部份仍然处理的很棒，这样的处理可以防止不必要的干扰，大家或许不知道，我们人体本身就是一个干扰源，所以防干扰的部份一定要处理好，免的出现一些怪问题，另外后壳上还有一些黑块(其实是黑色的海绵)是协助固定一些重要的SMD的CPU或是封装的零件，防止撞击或是掉落造成的空焊或是脱落，不过这部份是增加强度，真的太大力还是会坏的。另外也可以顺便利用这张图跟大家说明一下，大家也应该注意到后壳的最上方没有涂导电漆，因为那个位置对应的是手机的天线，所以这边不能涂导电漆，因为一涂了手机就收不到讯号了。很多金属机身的手机，在天线端这部份都还是用塑料的外壳，为了也是避免因为金属材质隔绝了讯号，所以小小的一只手机里面都是学问。

史上最薄三星SGH-X828拆机实录

图为:三星SGH-X828拆机过程

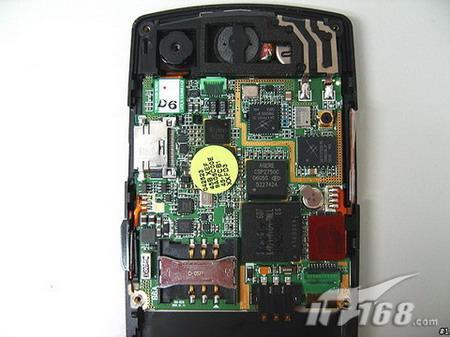

　　这就是拿掉后壳的样子，最上面的右边有几条金属线，那个就是天线了，手机收发都靠它，然后中间是听筒最左边就是相机了，大家也可以从这张图看到，在右边的机板上有明显的金色区域，你可以对应上面的图就知道，这边就是负责跟后壳的接地部份接触的地方，在板子的左边还有充电坐下方还有读卡座，整个机板的空间充份利用，一点都没有浪费的地方。

史上最薄三星SGH-X828拆机实录

图为:三星SGH-X828拆机过程
