iPhone 11五福一安充电器拆解:万年不变

2019年11月05日07:00  快科技   收藏本文

  新酷产品第一时间免费试玩,还有众多优质达人分享独到生活经验,快来新浪众测,体验各领域最前沿、最有趣、最好玩的产品吧~!下载客户端还能获得专享福利哦!

  今年苹果发布了三款新iPhone,并且在iPhone 11 Pro和iPhone 11 Pro Max终于放弃了5V/1A充电器,升级成为18W PD快充充电器和USB-C to Lighting快充线,不过iPhone 11的原装充电器A1443依然是5W功率,俗称万年五福一安。

  今年,我们就拆开它看看有何变化。

  一、iPhone 11原装充电器A1443外观

  相信大家对苹果原装5W充电器的外观应该再熟悉不过了,同时这也被网友笑称为万年不变的“五福一安”,依然是纯白色的小方块设计,配不可折叠的AC插脚和USB-A口输出接口。

  充电器输入端和输出端的外壳采用浅灰色,并在输入端丝印了产品的参数信息。并且丝印参数颜色很浅,一般图片很难看清参数。

  产品型号:A1443,由雅达电子(罗定)有限公司代工生产。输入支持100-240V~ 50/60Hz 0.15A,输出规格为5V/1A。

  充电器USB-A接口内侧印有一串编码。

  使用ChargerLAB POWER-Z KT001检测充电器的输出协议,显示仅支持支持DCP。

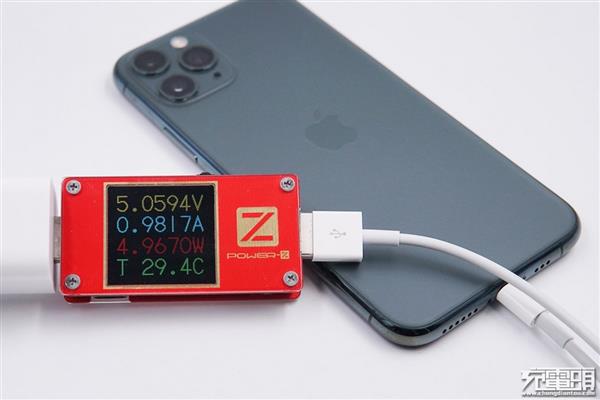

  给支持18W PD快充的iPhone 11 Pro充电,显示充电电压5.05V,电流0.98A,充电功率约为4.96W,无法全速充电。

  体积与自家18W充电器对比,显得非常小巧。

  充电器净重约为25.6g。

  二、iPhone 11原装充电器A1443拆解

  使用电磨切开充电器的为可,将外壳一份为三。具体的开壳过程,充电头网已经分享到B站了,有兴趣的小伙伴可以前去观看。下面我们继续介绍充电器的内部构造。

  内部PCB木块与1元的硬币大小相当,非常小巧。

  两块板之间有一个支架,电路板固定在支架上。输入有一颗共模电感滤波,使用胶水固定在支架上。

  输入线同样采用胶水固定。

  连接到外壳的焊点也有胶水固定。

  侧面支架上面有两条线,是连接到次级板的反馈光耦的,侧面还可以看到变压器的输出线,多层绝缘线并套管。

  另一个侧面蓝色是Y电容,绿色的是立隆高压电容。

  输出端USB接口,上面使用绝缘胶带隔离。

  初级PCB板上设有一颗整流桥和PWM控制器。

  输入整流桥,0.5A1000V耐压。

  安森美 FAN301H 初级PWM控制器,为苹果定制型号,官网查到相关信息。

  次级输出是用一颗肖特基整流,有两颗松下POSCAP电容滤波,330μF6.3V,配合小电感滤波,滤波效果更好。高压侧和低压侧有镂空加隔板加强绝缘,安全措施非常到位。

  最右侧是DIODES SBR8A45SP5 肖特基二极管,用于输出整流,反向耐压45V,连续电流8A。

  DIODES SBR8A45SP5 详细资料。

  两颗松下POSCAP钽电容,用于输出滤波。

  用来反馈输出电压的光耦,光宝 LTV-217。

  光宝 LTV-217 详细资料。

  变压器侧面有喷码信息。

  Y电容 221K,横跨在初级和次级之间,用于输出抗干扰。

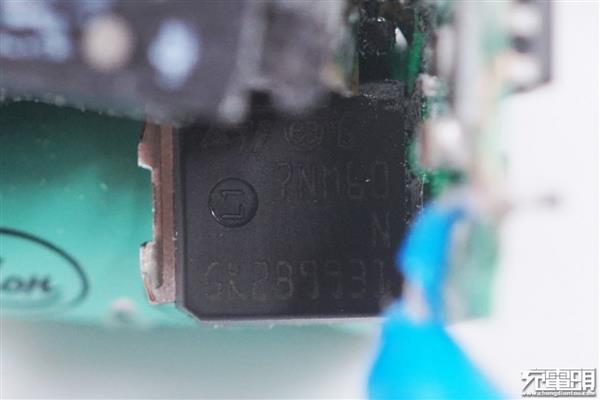

  ST STU7NM60N 初级开关管,600V耐压,5A,IPAK封装。

  ST STU7NM60N 详细资料。

  变压器磁芯。

  3.3μF 400V高压滤波电解,右侧套管内部是保险电阻。

  另一颗高压滤波电解电容规格为5.6μF 400V。

  滤波电感。

  USB母座。

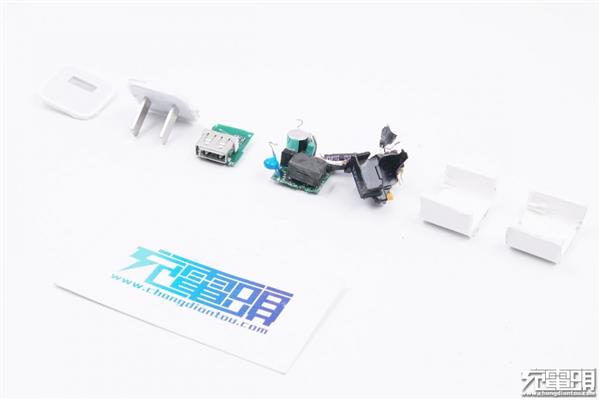

  拆解一览。

  拆解总结

  苹果5W充电器体积小巧,做工非常精致,使用两块PCBA配合内部框架支撑、固定变压器,组成一个整体,空间利用率很高,主控芯片为安森美定制,其他元器件也均采用一线品牌,输出采用POSCAP钽电容滤波,用料设计均处于顶级水平,五福一安妥妥的。
