Broadwell超频U来了 不上高端Z97怎行(5)

2015年05月20日 06:13   中关村在线 微博    收藏本文

    游戏指挥官:映泰GAMING Z97X

  熟悉映泰主板的DIY玩家都应该知道,蓝色是 映泰Hi-Fi系列主板的标志配色,不过在全新的GAMING系列主板上,映泰在主板外观上进行了重新设计。作为消费者,主板给我们的第一印象就有一种耳 目一新的感觉,这款重新设计的GAMING Z97X规格也十分强悍目前首发价格1499元,推荐给注重性价比的高端用户选择。


战场指挥官:映泰GAMING Z97X特点解析
映泰GAMING Z97X充满野战设计风格

  根 据映泰GAMING Z97X定位高端游戏玩家,采用ATX大板设计也是理所应当,而主板整体采用了纯黑的配色,特别是在主板表面覆盖的“黑色装甲”也给 我们很强的视觉冲击力。在南桥散热片、背板I/O部分的装甲上分别有GAMING、COMMANDER的标示。不过装甲部分并非采用金属材质,而是塑料材 质,更多起到了防尘,设计散热风流向的作用。

战场指挥官:映泰GAMING Z97X特点解析

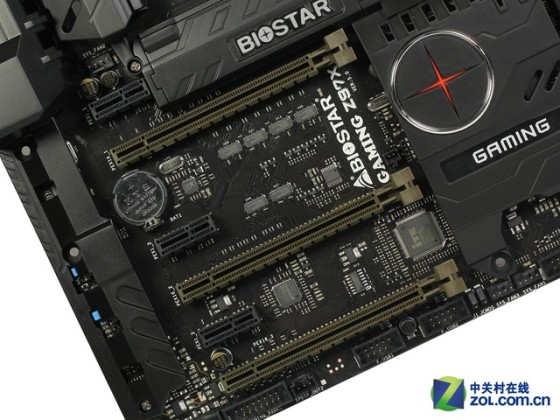

拓展插槽部分

  为 了满足高端玩家组建多卡需求,拓展部分主板提供了3条PCI-E x16显卡插槽,可以兼顾A/N卡玩家组建CrossFireX或者SLI。除此之外, 主板还提供了3个PCI-E x1插槽,而相对较老规格的PCI插槽,该主板由于定位的原因并没有提供,毕竟对应老插槽的设备也很少见了。

战场指挥官:映泰GAMING Z97X特点解析 战场指挥官:映泰GAMING Z97X特点解析

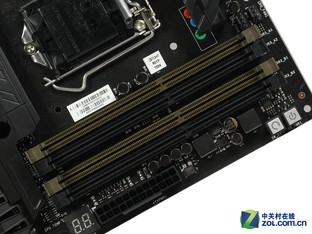

内存插槽及硬盘接口

  ATX大板标配的4条内存插槽,支持双通道DDR3最高3000MHz(OC超频)的内存拓展,其中建议装机用户将内存优先插在军褐色的A1/B1内存插槽上,尽量保证内存性能的最大输出和稳定性。

  磁 盘接口部分,主板提供了6个SATAIII接口,不仅满足了挂多块机械硬盘的数量需求,同时主流的SATAIII接口固态硬盘也能达到理想的读写速度。另 外还通过共享2个SATAIII接口组成了1个SATA-Express接口,作为未来硬盘接口的新规格,SATA-E支持的设备还很少见或者过于昂贵, 但这也给主板后续的升级和使用寿命提供充足的保障。

战场指挥官:映泰GAMING Z97X特点解析

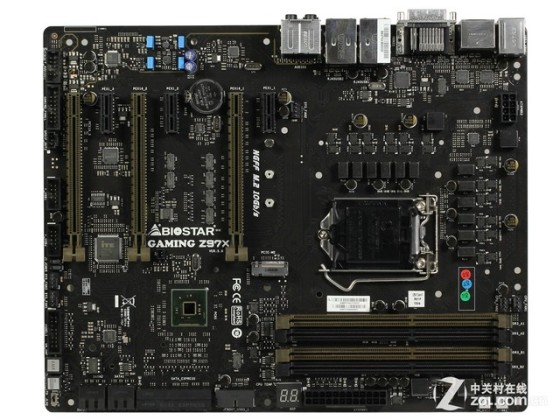

装甲下的用料全部展现

  作 为一款Z97芯片组主板,提供充足的超频支持是必不可少的,将装甲拆掉我们可以看到CPU供电部分就提供了12相供电规格,全固态电容和全封闭电感元器件 也配以亮黑表面,与主板PCB融合起来,并不显得突兀和夸张。Mosfet芯片部分则采用1上1下的供电规格。

  刚才我们看到主板提 供了SATA-Express接口,其实在主板南北桥中间的连接部分,去掉装甲就可以看到主板配备了一个M.2接口。作为9系芯片组的特色,M.2接口同 样是借助PCI-E通道,带来10Gb/s的理论高速带宽,另外世面上支持M.2接口的固态硬盘也多了起来,价格也开始接近传统SATA口的SSD。而 M.2接口固态硬盘的闪存颗粒都是暴露在主板表面,通过装机覆盖保护也能起到一定的防尘作用。

战场指挥官:映泰GAMING Z97X特点解析

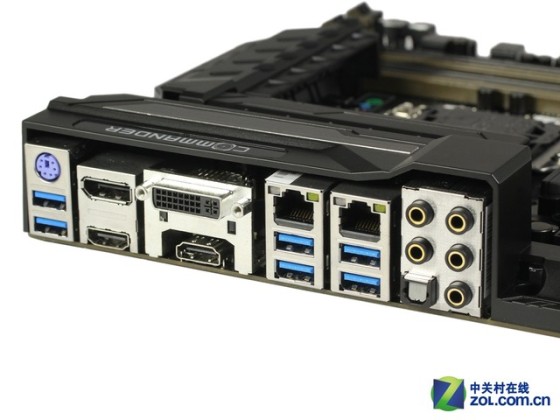

背板I/O接口,同样提供了全面的规格

  主 板背部接口,提供了1个PS/2键盘接口,1组高清视频输出接口(DVI/HDMI x2/DP),2个网络接口(分别对应Killer网卡、Intel 网卡),1组多声道模拟音频接口,1个数字光纤接口。值得一提的是USB接口都采用了USB3.0以上的规格,中间的2个USB接口更是采用了 USB3.1规格。

  映泰 GAMING Z97X

  [参考价格] 1499元(送雷蛇键鼠套装)
