作者：河马

前言：全球首款非公版4870X2

　　在年关将至进行最后的竞争，AMD在2008年8月12日，AMD-ATi发布了新一代的双核旗舰单卡，代号为R700的Radeon HD 4870 X2，并且登上最高的3D性能皇座。在今年AMD可以说是吐气扬眉。当然公版的性能强劲的同时我们也看到其强劲的发热量。对于旗舰级产品通常代表着自身的形象与荣誉，其策略是委托生产销售一条龙的策略，以公版PCB的方式去监控旗舰的品质和性能。当然如果拥有雄厚的研发能力品牌会自行研发出非公版的旗舰产品，作为品牌的实力展示。

　　为了争取更大的市场空间，AMD-ATi对Radeon HD 4870 X2采取了“非公版”策略,允许其合作伙伴根据自身的定位需求而采用适合自己的非公版设计，有着全球最大的显卡工厂的耕昇首先推出了全球首款非公版耕昇 镭X HD4870X2 2GB 关羽版，下面我们来看看这款作为AMD-ATi的新一代旗舰显卡的非公版耕昇 镭X HD4870X2 2GB 关羽版。

耕昇 镭X HD4870X2 2GB 关羽版显卡图赏

耕昇 镭X HD4870X2 2GB 关羽版图　库评　测论　坛报　价

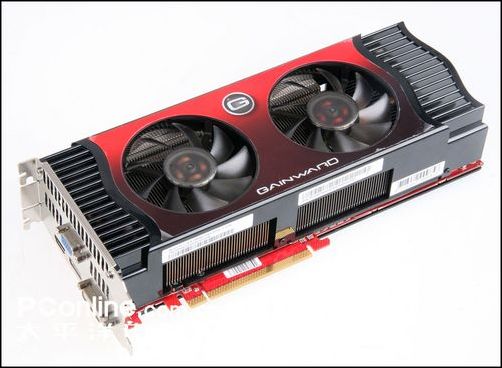

　　显卡采用高达3个插槽设计，非常适合其名字关羽版。

Radeon HD 4870 X2散热器拆解分析

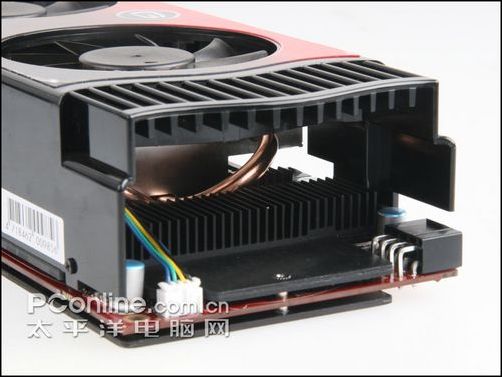

　　显卡采用的散热方式有别与公版，上下两个出风口，高达三个插槽的散热器，整体感觉其散热效能应该非常不错。

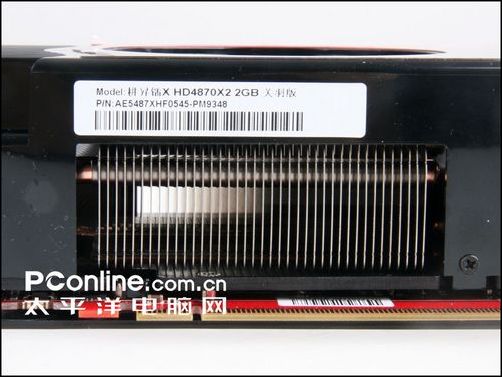

　　耕昇 镭X HD4870X2 2GB 关羽版的铭牌说明其身份Radeon HD 4870 X2。我们进一步去拆解。

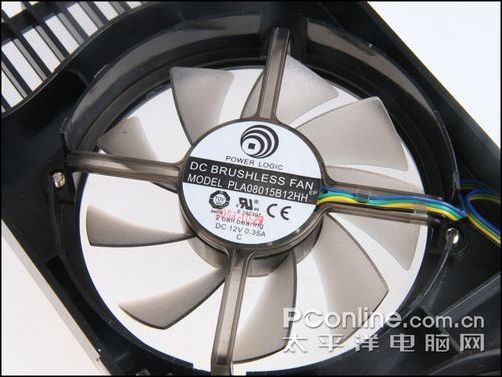

　　风扇安装在外罩上面，双风扇设计更进一步有力其散热。

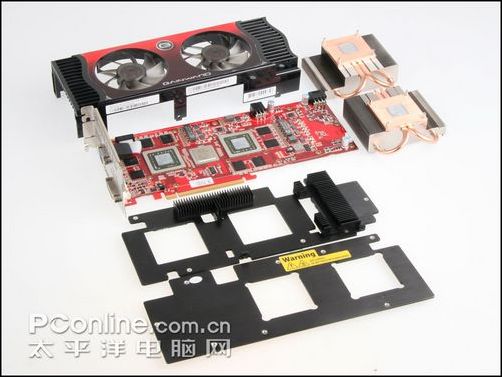

　　显卡被无情的拆解，双铝片设计散热片能很好覆盖显存和供电部分，同时也能更好的防止PCB变形，风道设计采取侧吹加上下排风，能有效照顾到整张显卡的散热。散热器具备两个散热底座，每个显示核心占用一个，散热底座上有多片散热鳍片，利用纯铜热管良好的导热性，显卡核心的热量很快就会传遍所有的散热鳍片，通过散热风扇产生的强大风量，就能够将两个核心的发热量迅速带到机箱外。

非公版也公版PCB对比

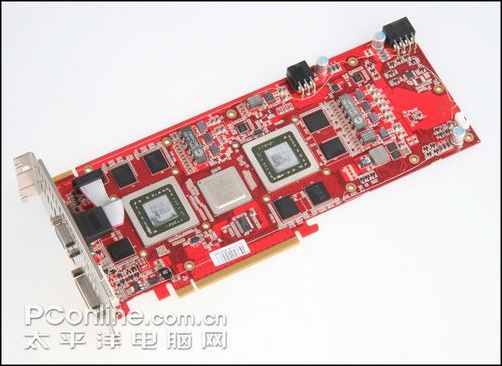

耕昇 镭X HD4870X2 2GB 关羽版

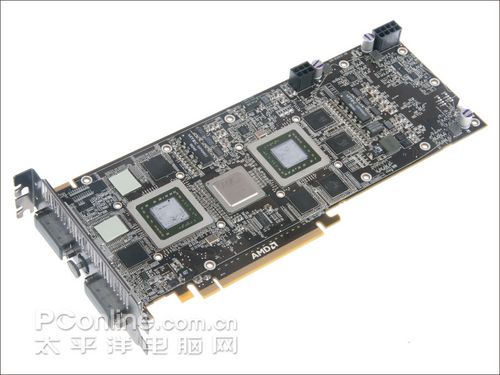

公版HD 4870X2

耕昇 镭X HD4870X2 2GB 关羽版

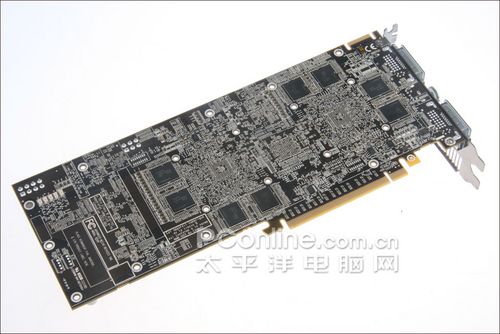

公版HD 4870X2

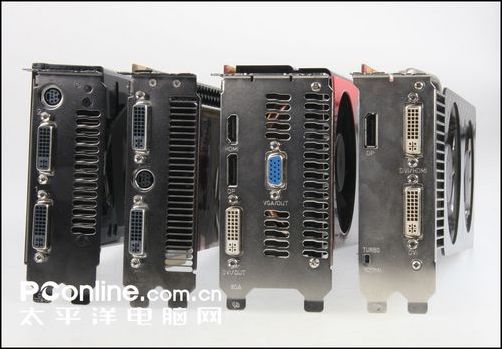

　　耕昇 镭X HD4870X2 2GB 关羽版板型设计和公版基本相同，相比公版多出了VGA接口插槽。

两个RV770核心：HD 4870 X2核心分析

　　Radeon HD 4870 X2代号为R700，它拥有两个RV770核心，核心基于先进的55nm制程打造，单个核心面积为260m㎡。HD 4870 X2的每个核心晶体管数量达到9.56亿，800 个流处理器单元，40个纹理处理单元和16个光栅单元，支持256bit显存位宽，每个核心分配1024MB的GDDR5显存容量，R700具备两个RV770显示核心，因此参数规格就在上面的规格上翻倍。运行频率为3600Mhz，而显卡的显示核心运算频率也达到了750Mhz。显卡支持第二代的UVD技术以及第二代的PowerPlay技术，能更好的进行高清回放以及减低显卡在闲置时的功耗。另外，显卡还支持微软的DirectX 10.1技术，能很好兼容目前市面所有的DX10/DX9游戏。

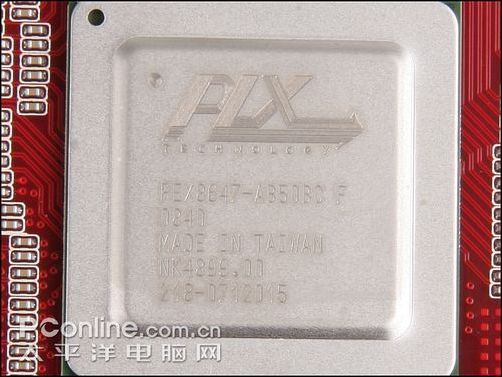

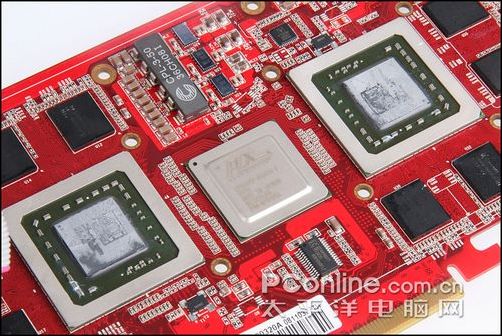

　　对于两个显示核心的数据传输，Radeon HD 4870 X2采用了PLX科技出品的PCIe桥接芯片，将两个RV770的核心以内联的方式互相联接起来，与R680不同，R700采用的PLX桥接芯片支持第二代的PCIE规格，能够使得两个GPU都以16x的速率输出，能够将原来的传输速率翻倍，达到21.8GB/s的最高内联带宽，以最大限度的发挥两个显示核心的性能。

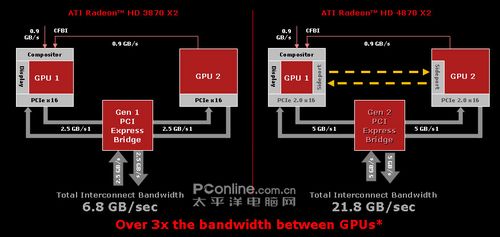

第二代PCIE 桥接器支持更高的内在传输带宽

Radeon HD 4870 X2采用Gen 2.0 PCIE桥接器来进行GPU间的互联传输

　　为了保持显示核心的大小，Radeon HD 4870 X2的每个显示核心都是支持256bit的显存位宽，而不是像之前的R600一样将更多的晶体管用在显存位宽上，因此Radeon HD 4870 X2依然采用了高成本的GDDR5显存颗粒，以保证显存带宽的充足。

　　我们知道公版Radeon HD 4870就首发采用了GDDR5显存，而Radeon HD 4870 X2则沿用了GDDR5的显存颗粒打造，但有些许不同，这批HD 4870 X2采用的是Hynix的GDDR5显存，而HD 4870采用的则是奇梦达的GDDR5显存。由于目前只有Hynix和奇梦达能够提供足够的GDDR5显存产能，而无论是Hynix又还是奇梦达，它们都不能保证充足的GDDR5显存供应，AMD-ATi可能也因为这个原因，将会采用Hynix和奇梦达的两种GDDR5颗粒。

　　显卡正方两面都具备了8颗显存颗粒，一共16颗组成了2048MB/512bit的显存规格，每个显示核心占用1024MB/256bit，因为Radeon HD 4870 X2采用的互联技术依然是CrossFire，因此核心占用的显存是不能共用，的虽然显卡具备了2048MB的显存容量，每个核心能用的也是1024MB，作为顶级高端显卡，1024MB的显存容量已经足够了，但对昂贵的GDDR5显存来说，这无疑也大大的增加了显卡的制造成本。而显存的运行频率则为3900Mhz。

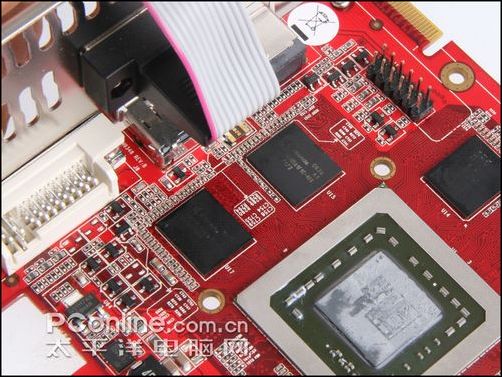

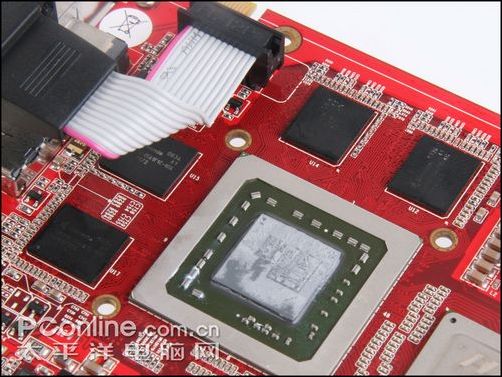

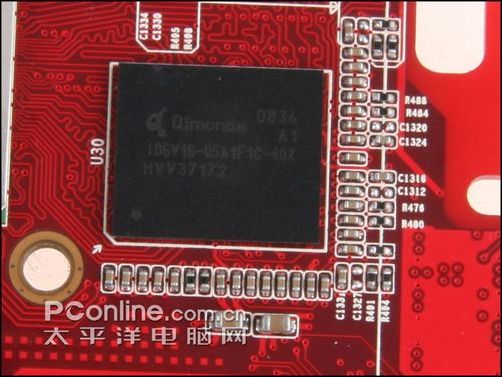

每个显示核心占用了8颗GDDR5的显存颗粒

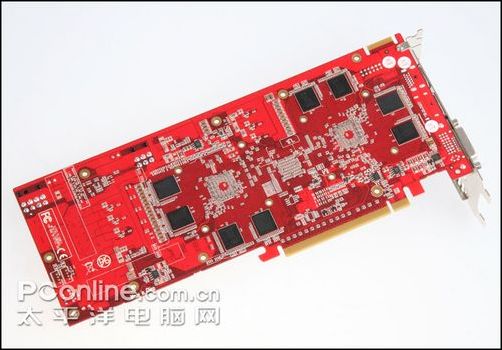

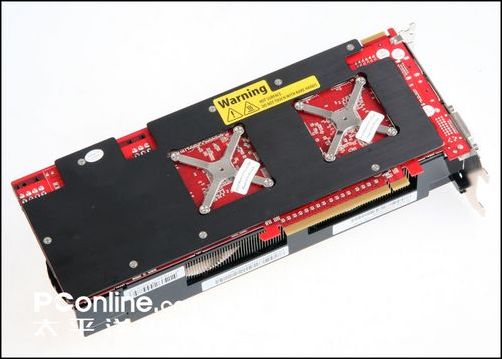

显卡背面也嵌有8颗显存颗粒

　　耕昇 镭X HD4870X2 2GB 关羽版除了是第一款非公版的RadeonHD4870X2，更是采用超频设计的RadeonHD4870X2，频率高达790/3800MHz。相比公版750/3600MHz高出不少。对于HD4870X2这款双核产品，使用超频设计无疑会在成品率上面难道大大提高，如果没有强大的后盾是很难实现的。也看到耕昇对于这款产品非常重视。

耕昇 镭X HD4870X2 2GB 关羽版供电赏析

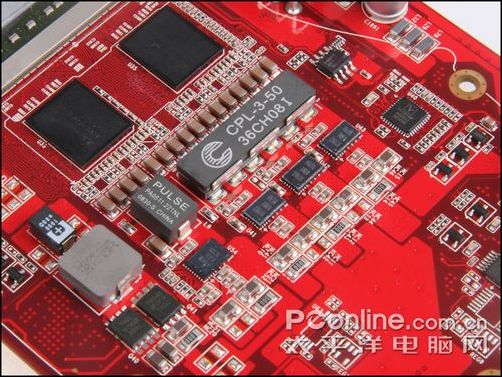

　　接口的滤波电路非常完整。

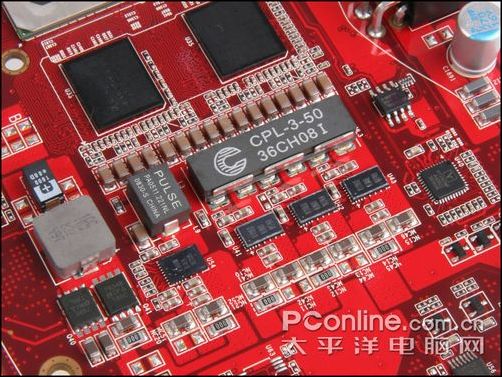

每个核心配备了豪华的数字供电

　　熟悉ATi的朋友肯定知道，AMD-ATi在过往的顶级高端显卡都会采用豪华的数字供电，在Radeon HD 4870的身上，AMD-ATi就采用了数字供电的设计，公版HD4870采用的是核心三相数字供电，而作为定位更高端的R700显卡，HD 4870 X2给每个核心都配备了一颗VITEC 59PR9853贴片封装三相耦合电感，核心供电位配备了三片VT1195 Mos芯片，每片可提供40安培的电流，可以为每个显示核心提供高达120安培的电流供应。而在显存供电位旁，我们还可以发现黑色的三洋系钽电容，用料可谓相当不错。

每个核心配备了豪华的数字供电

　　采用Digital PWM将可提供电稳定的电源于处理器，减少传统供电模组的电压波幅变得造成系统的不稳定，而且Digital PWM并不需要采用传统较高量的液态电容用作储波及滤波作用，因此不会因长期使用或高温运作使电容出现爆浆的情况。

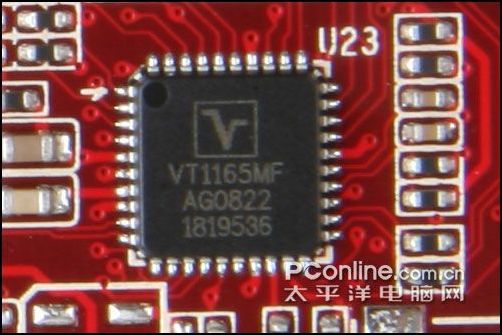

数字供电好帮手Volterra VT1165MF Digital PWM晶片

8Pin电源接口和6Pin电源接口

　　根据AMD-ATi提供的官方资料显示，Radeon HD 4870 X2的单卡最大功耗（Max Board Power）可达到270w，凭PCIE 2.0提供的电源供应还远不够，因此显卡还提供了8Pin + 6Pin的接口。

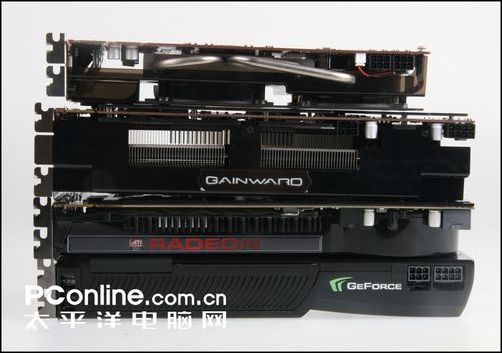

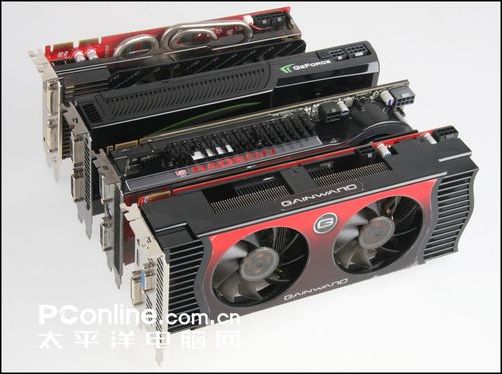

最强显卡大集合

　　时间关系，耕昇 镭X HD4870X2 2GB 关羽版的赏析到此结束，我们后续还会有更加详细的评测，其密切留意Pconline显卡频道。
