作者：Skyangeles
和任天堂在日本市场提前半年推出DSi不同，索尼更为关注的似乎是欧美市场。新的80GB版PS3 9月份就已经在欧美开卖，而到了10月30日，日本市场上才出现了新版80GB的身影。此次发售的新版80GB PS3为《GT5P》同捆装，不含PS2向下兼容能力，下面就来看看PCWatch奉上的新机详尽拆解。
 |

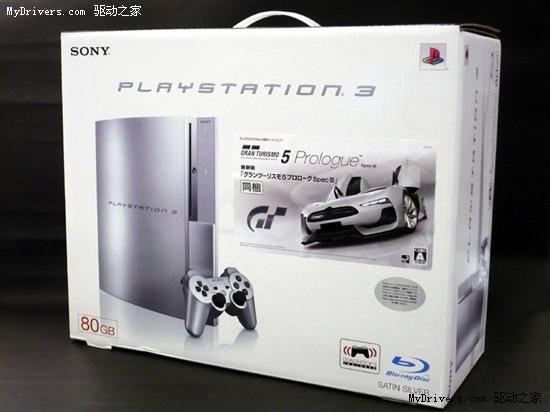

同捆包装
 |

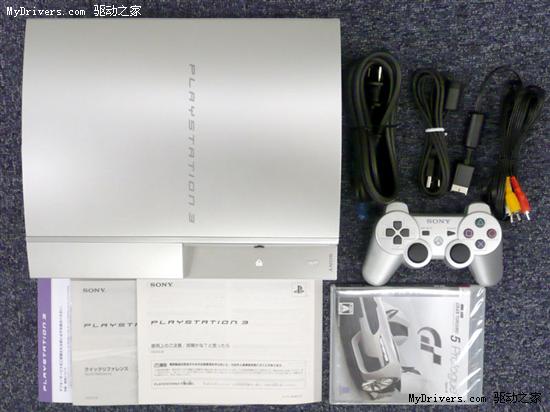

内容物：主机：DUALSHOCK 3手柄，电源线，USB线，视频线，《GT5P》蓝光碟
 |

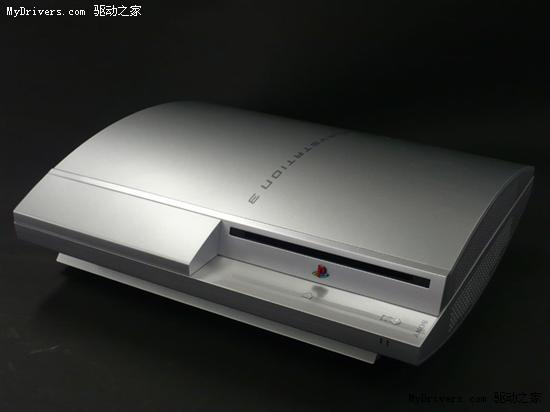

主机真身
 |

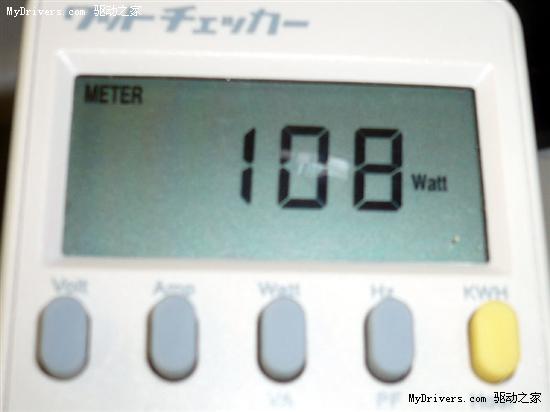

开机功耗108W，相比首发机型的170W和后来改版的117W又有了下降
 |

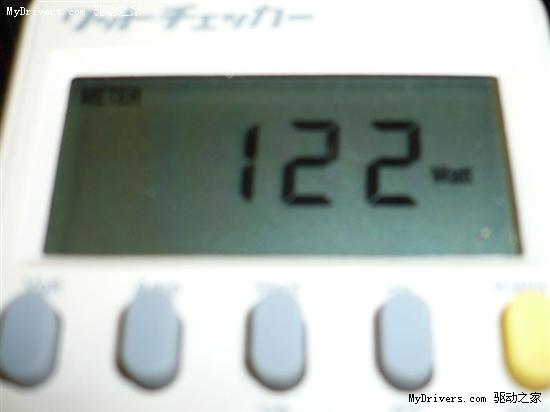

GT5运行功耗122W，首发机型运行《山脊7》功耗为191W，改版后为136W
 |

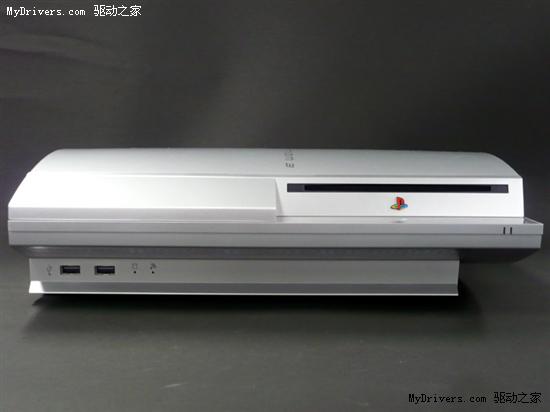

主机正面，与40GB版完全一样
 |

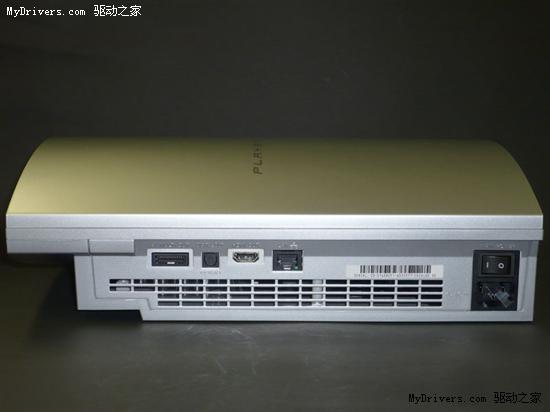

背面各种接口
 |

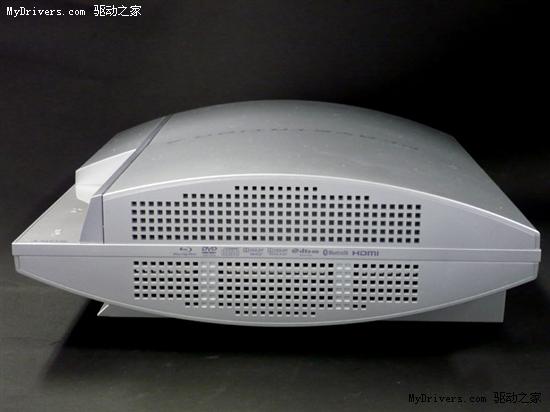

右侧大量标识
 |

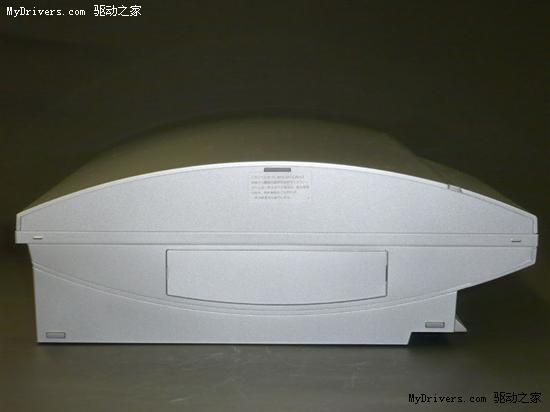

左侧的硬盘口
 |

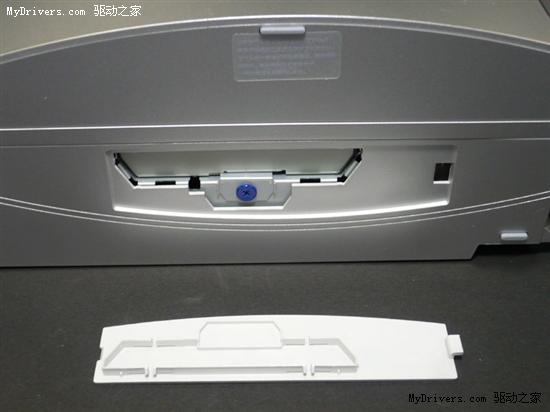

打开硬盘盖
 |

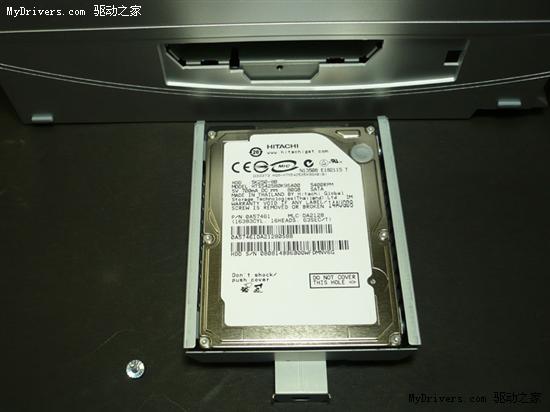

日立5K250-80 80GB 5400rpm SATA硬盘
继续>>下一页[第1页]
作者：Skyangeles
 |

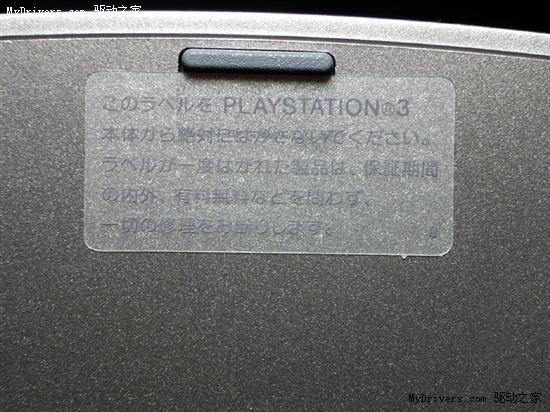

请勿自行拆解的易碎贴纸
 |

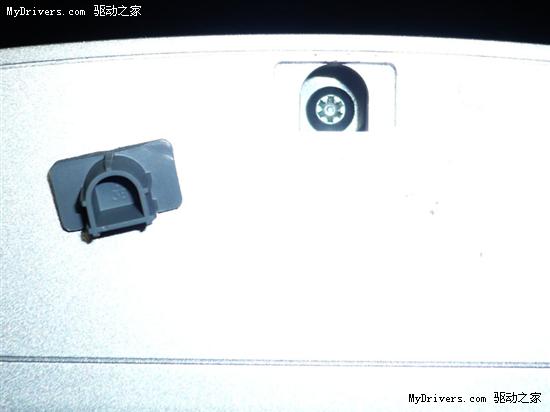

下方橡胶罩下的6角螺丝
 |

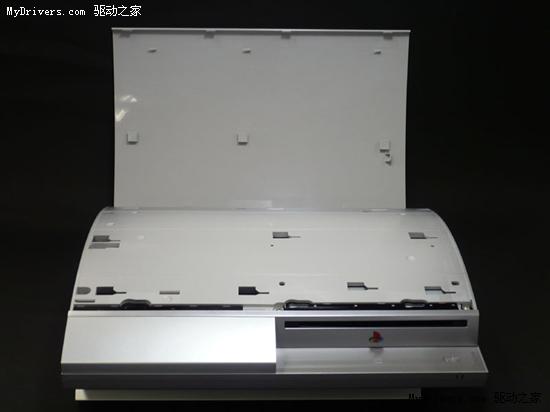

打开上盖
 |
上盖下的金属罩
 |

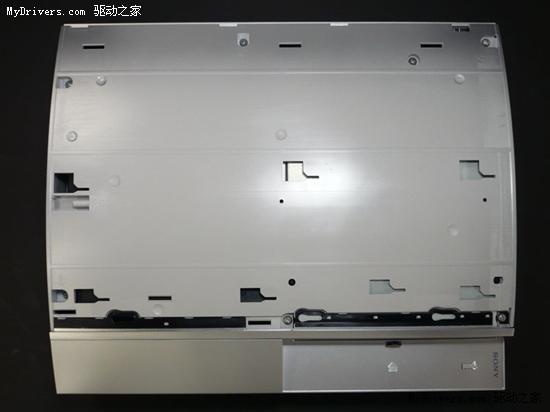

顶盖
 |

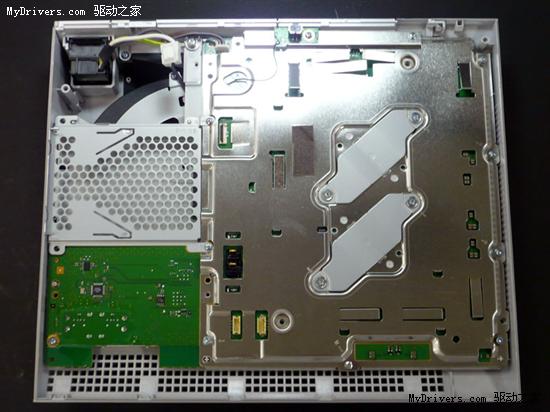

金属罩下方
 |

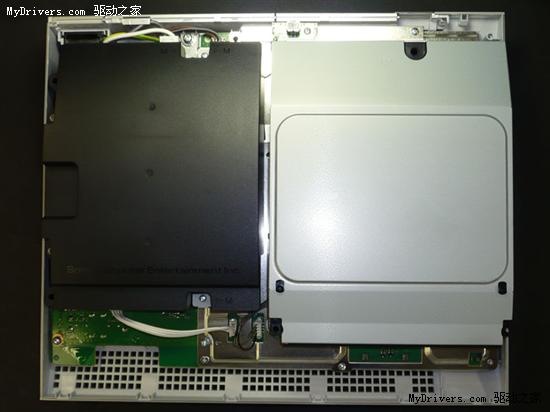

后方视角，黑色为电源，右侧为蓝光光驱
 |

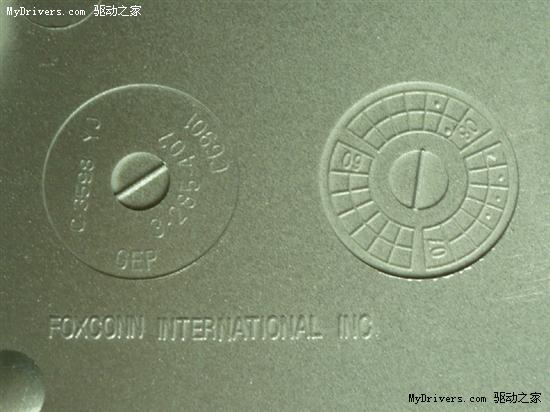

富士康制造
 |

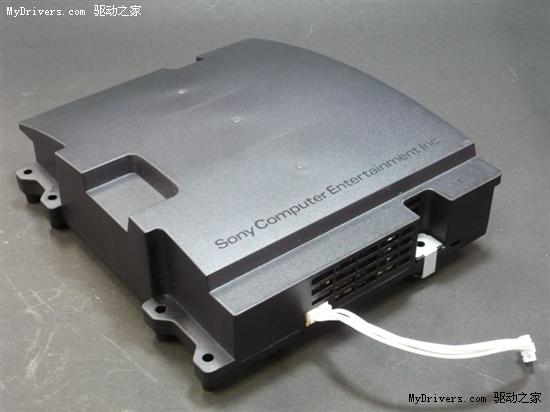

电源模块
 |

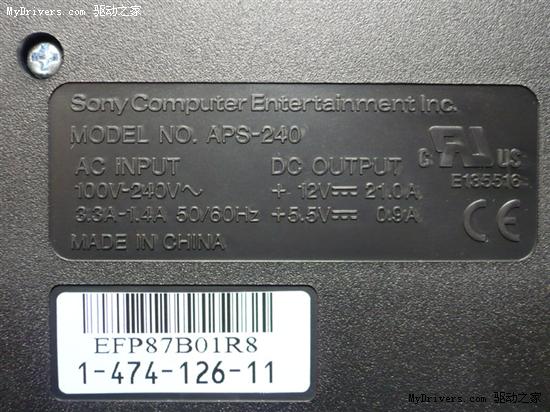

电源标签
 |

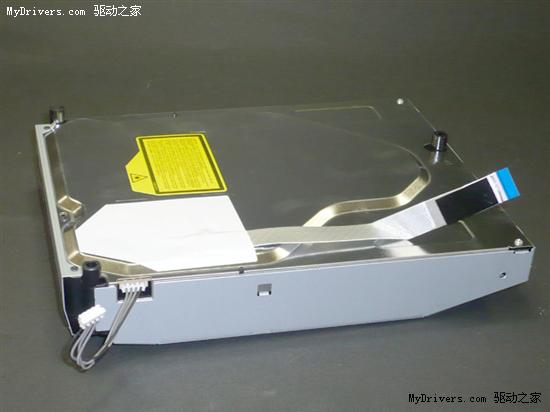

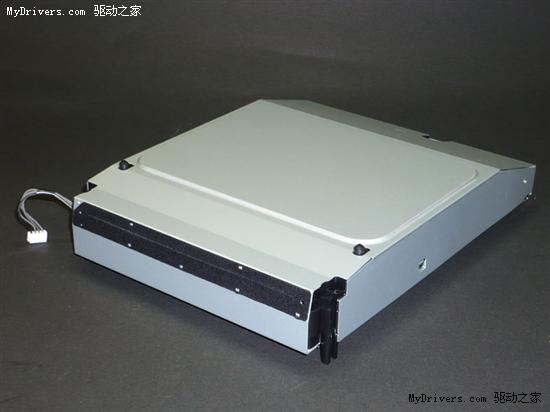

吸盘式蓝光光驱
 |
光驱底部
作者：Skyangeles
 |
拿掉电源和光驱
 |

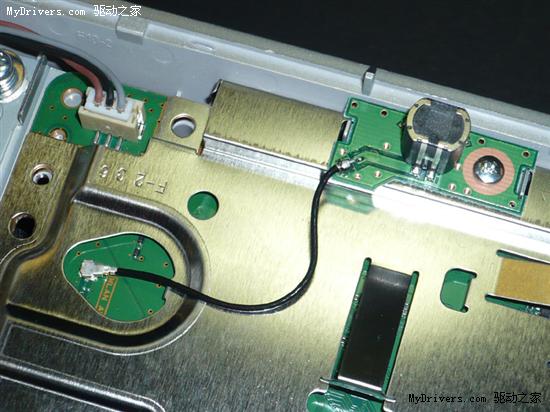

无线网络天线
 |

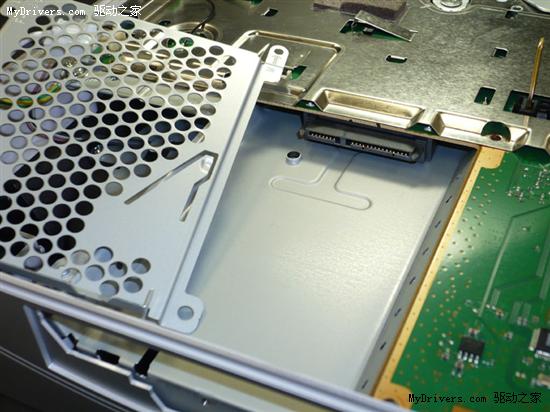

硬盘位
 |
主板上直立的电源接口
 |

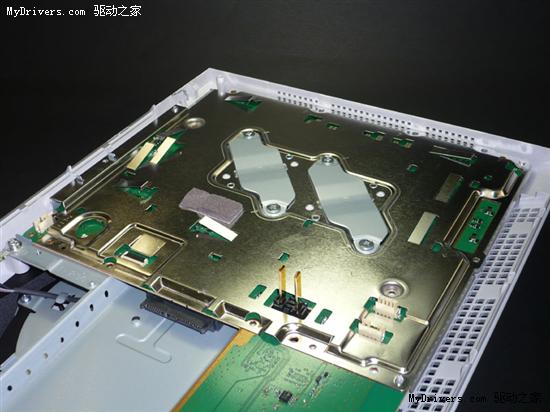

拿掉金属罩
 |

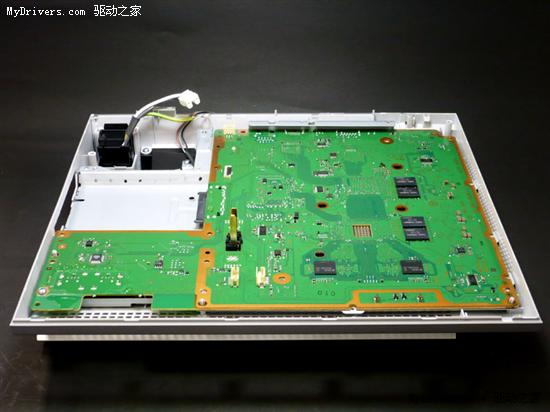

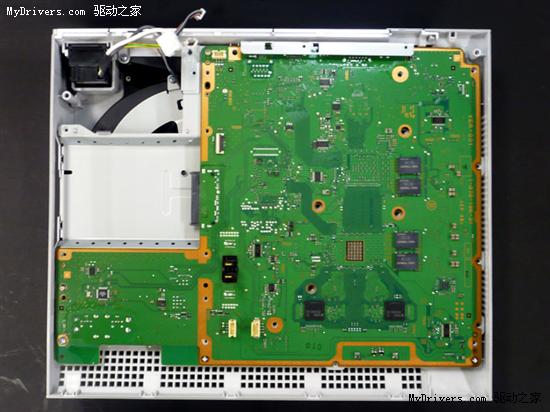

主板背面朝上
作者：Skyangeles
 |
拿下主板
 |

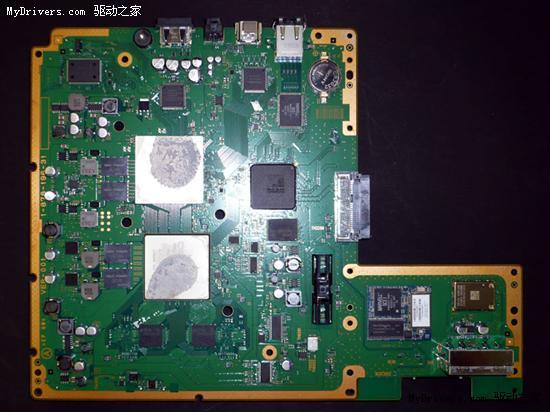

主板正面，和40GB版形状尺寸皆有区别
 |

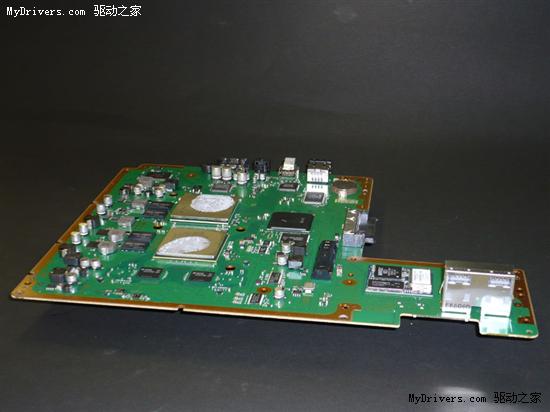

侧视图
 |

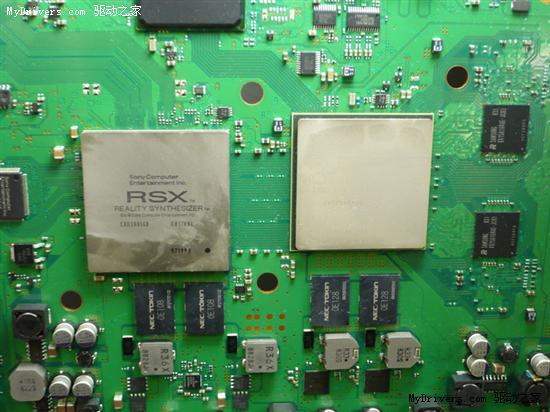

两大核心
 |

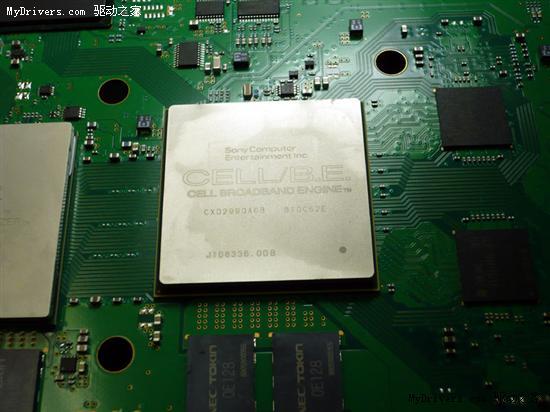

Cell/B.E.
 |

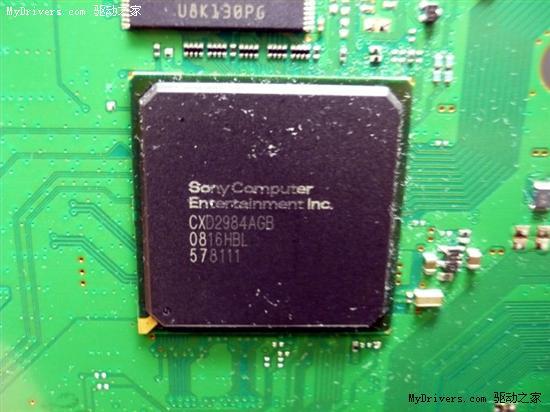

SCE标识的一颗芯片，功能不明，编号CXD2984AGB
 |

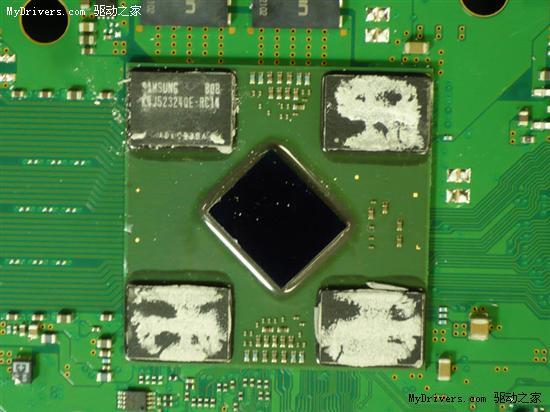

金属散热罩下的RSX核心，显存为三星制造
 |

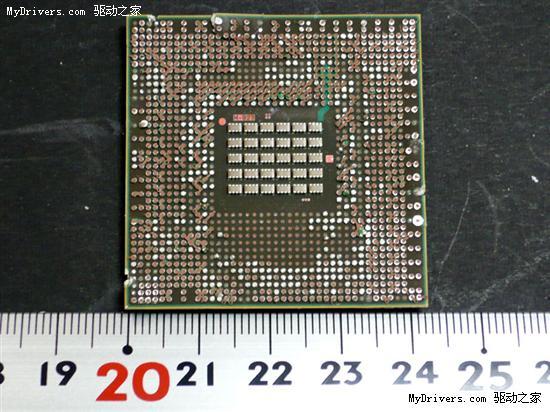

暴力拆下的Cell处理器
作者：Skyangeles
 |

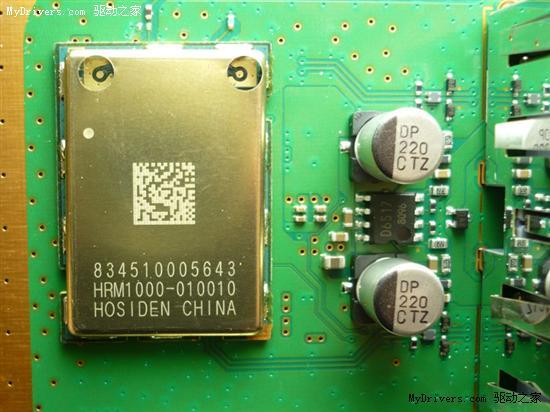

金属屏蔽罩下的蓝牙模块
 |

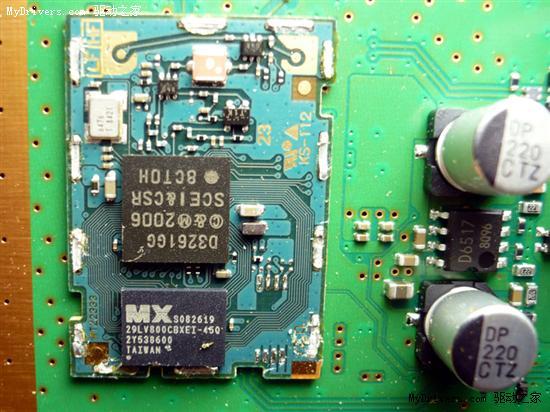

CSR蓝牙芯片
 |

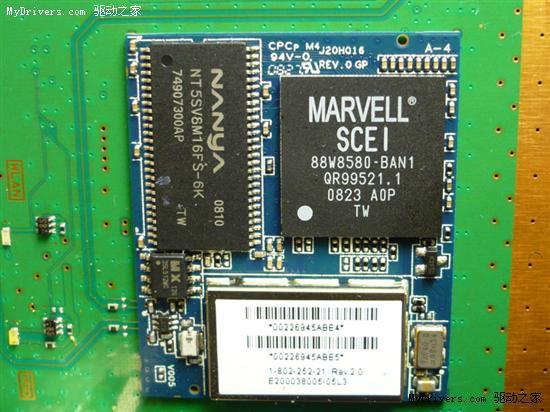

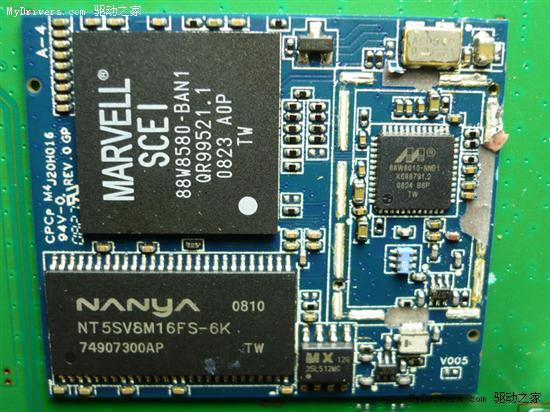

Marvell无线网络模块
 |
拆下金属罩
 |

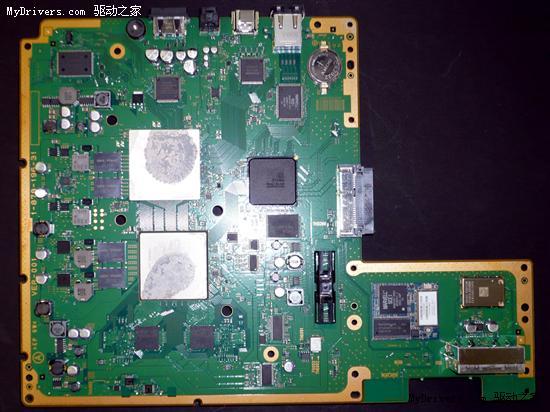

主板全景
作者：Skyangeles
 |

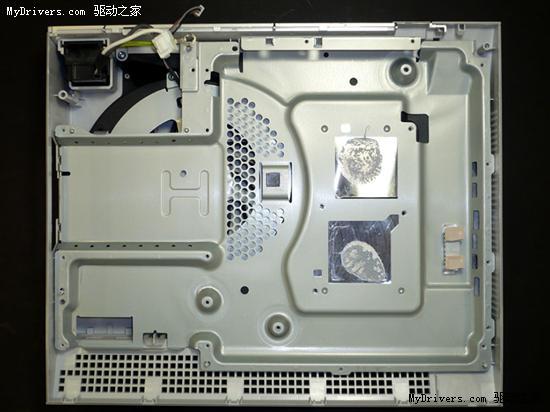

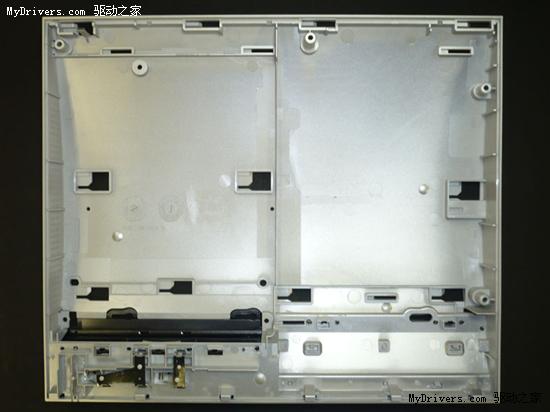

拆下主板后的底座
 |

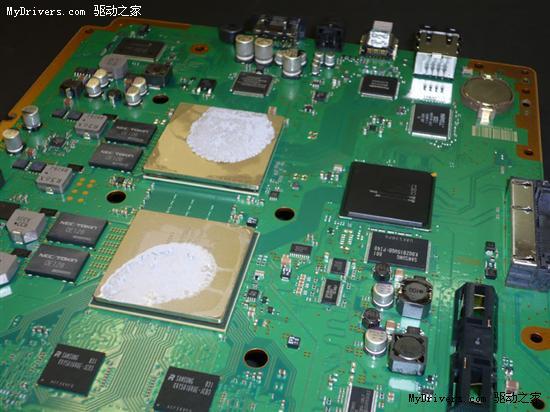

两颗主要芯片的散热点
 |

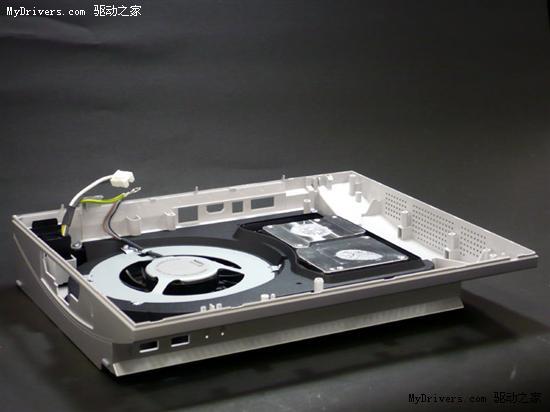

拿下盖板，露出庞大的散热器
 |
散热器
 |

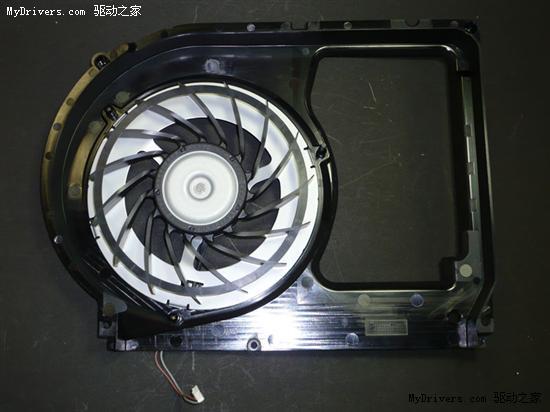

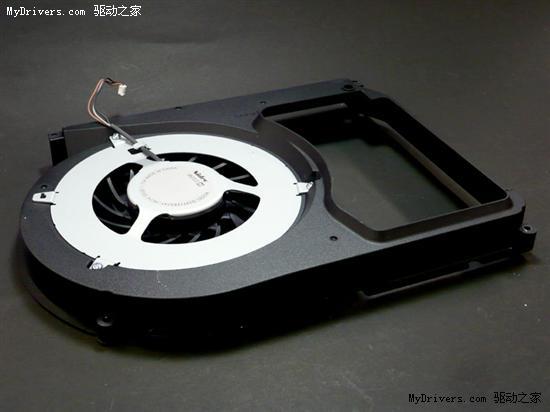

风扇
 |

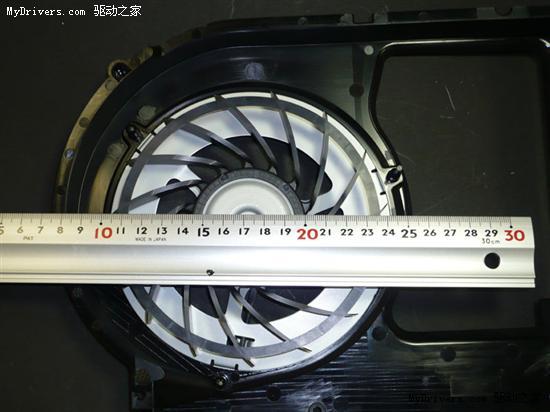

风扇直径接近15cm
 |

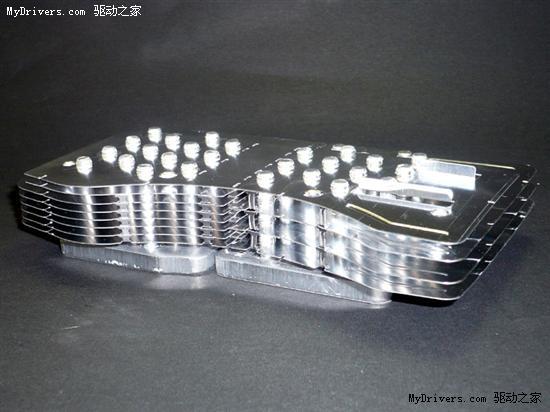

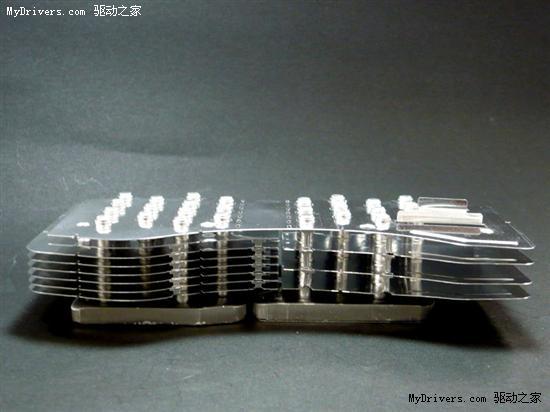

两颗主要芯片的散热器，在40GB版中是分开的两部分
 |
散热鳍片数量有所减少，并且两侧有所不同，只有顶端一层才连接在一起
作者：Skyangeles
 |

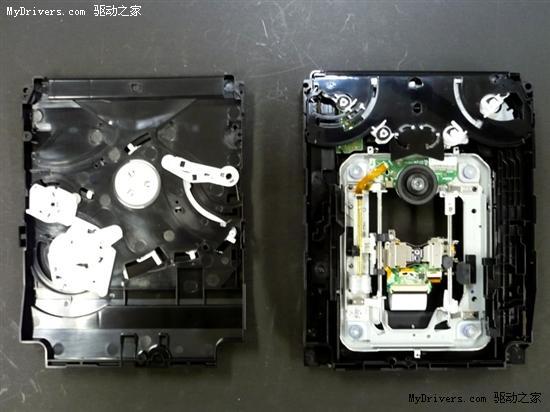

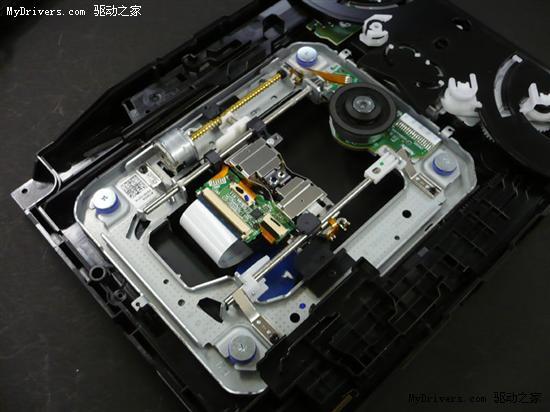

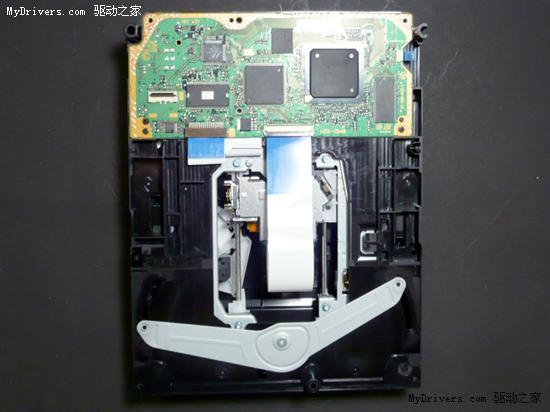

光驱内部
 |

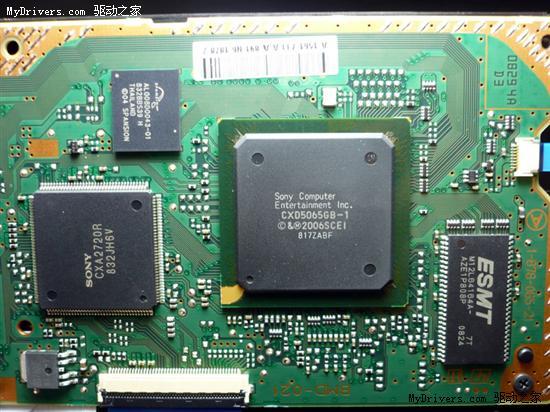

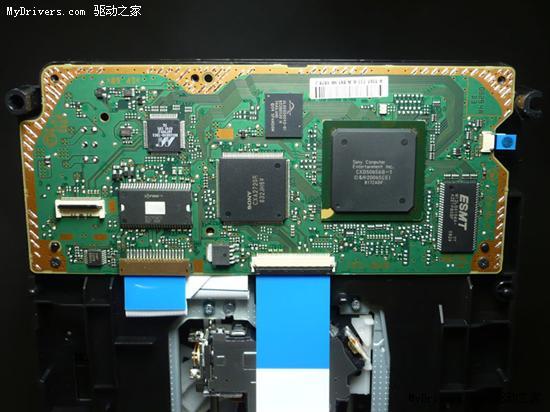

控制板
 |
主芯片
 |
继续拆解
 |

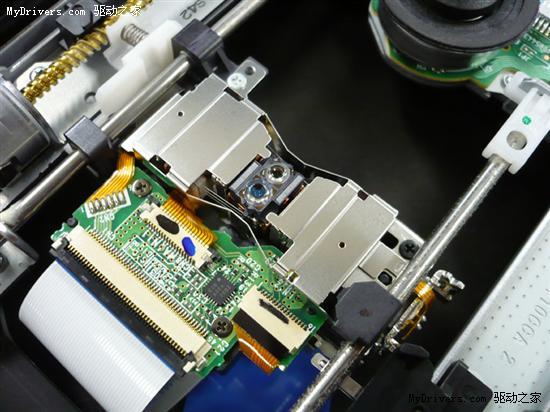

光头
 |
和初代不同的双光头设计
整体来看，新80GB版相比40GB版进行了小幅度的改版。其中，主板形状的改变最为引人注目。另外，从拆解可以看出，由上到下的结构相当整齐，可以想见由下向上的组装自然也会非常顺畅。PS3的制造成本正在按部就班的下降，逐步实现索尼的盈利目标。
