为了能够第一时间为读者揭开这个疑问，我们分别在14日和21日赶赴香港直接购买测试所需的Radeon HD 4850/4870显卡。值得强调的是，在你看到这篇测试报告的同时，Radeon HD 4870依然未发布。 在此特别鸣谢网友Rickynow(深圳)和Wongkt(香港)给予的协助。 ◆ RV770基本规格解析
ATI Radeon HD 4800系列的GPU核心代号为RV770，根据规格的高低，又分为Radeon HD 4870(RV770XT)和Radeon HD 4850(RV770Pro)两个型号，这一点承袭了上一代Radeon HD3000系列的命名方式。

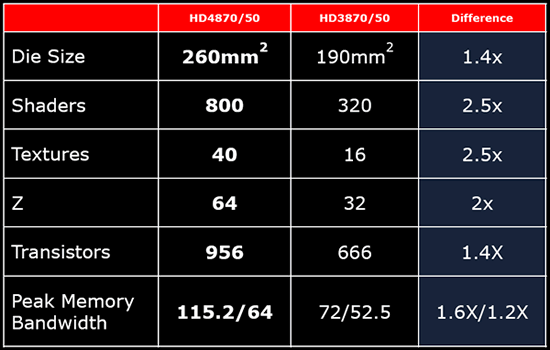

和前代产品RV670相比，RV770图形核心最显著的变化就是流处理器数量从过去的320个激增至800个，达到2.5倍，纹理过滤单元也从16个增加到40个，但是晶体管数目和相应的核心面积只增加了40%，总数为9.65亿个。在RV770上，AMD对硅面积规划作了进一步的优化，以达到更好的每平方毫米性能。

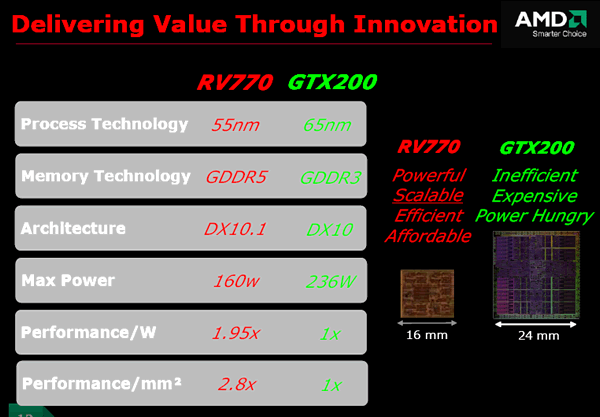

AMD很自豪的拿出这样一组数字：与竞争对手NVIDIA最新发布的GeForce GTX200图形核心相比，采用55nm制程的RV770核心面积只有260平方毫米，后者却达到了576平方毫米，在功耗上，RV770最多只有160W，而GTX200要高出很多，达到了236W，在越来越注重每瓦特性能每平方毫米性能的今天，AMD认为RV770比对手更有优势。

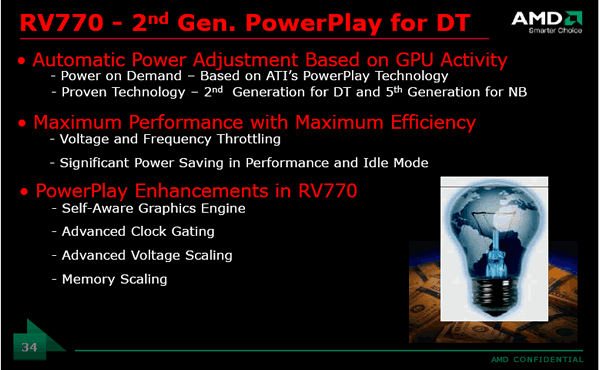

为了进一步控制显卡的功耗，AMD在RV770上还采了第二代PowerPlay技术 (针对桌面PC)。第二代PowerPlay技术能根据需求自动调节电能，在跑3D程序时核心/显存频率会达到最高，在2D/待机时频率会下降，AMD通过对电压和频率的节流控制，实现最高效率带来最高性能的目的。 新一代的节能技术拥有Self-Aware图形引擎，能够自动关闭未使用的单元，还具有高级频率节能和电压调整能力，非常重要的一点是，开始引入了显存频率的自动缩放，而在上一代的PowerPlay中，只能实现对核心频率的调整。 另一方面，由于拥有800个流处理器，RV770图形核心的浮点处理能力超过1TeraFLOPs，这也是历史上首个计算能力超过1TFLOPs的GPU，其中Radeon HD 4850显卡的浮点处理能力为1TeraFLOPs (核心频率625MHz*流处理器数量800*2=1000000)、4870显卡的浮点处理能力为1.2TeraFLOPs (750*800*2=1200000)。这也是为什么AMD在Radeon HD 4800预热网站上以“Unleash one tera”作为广告语的主要原因。

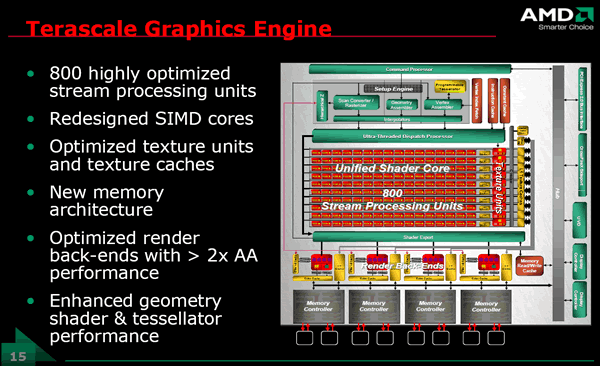

RV770的架构作了很大改进，增强或优化了部分单元的能力，主要包括有： · 800个高度优化的流处理器 · 重新设计的SIMD核心 · 优化过的纹理单位及纹理寄存器 · 优化过的后端渲染 · 增强的tessellator可编程镶嵌单元性能 · 首次采用GDDR5显存 我们下文将逐一为你解释一下RV770的架构以及将对效能造成的影响。
