LGA775最后的舞蹈P45芯片组详细测试(3)
MSI现有的P45家族主板产品

  由于手上刚好有P35 Platinum和X38 Platinum这两张主板、因此我们同样选择了MSI P45 Platinum进行测试,事实上MSI还同时问世了其它四款的P45 Express芯片组主板。MSI P45 Platinum主板拥有305mm ×245mm的标准ATX尺寸,搭载了一颗QDF序号为QU20即A2修正版本的P45 MCH北桥芯片和ICH-10R南桥芯片。处理器供电模组部分的电气元件均为日系全固体聚合物电容、亚铁芯电感以及低电阻电晶体的用料,而南北桥芯片和VRM模组的MOSFET元件间则利用第二代Circu-Pipe散热器进行贯穿,蝴蝶状的散热器造型亦令MSI P45 Platinum主板在卖相方面胜人一筹。

LGA775最后的舞蹈P45芯片组详细测试(3)

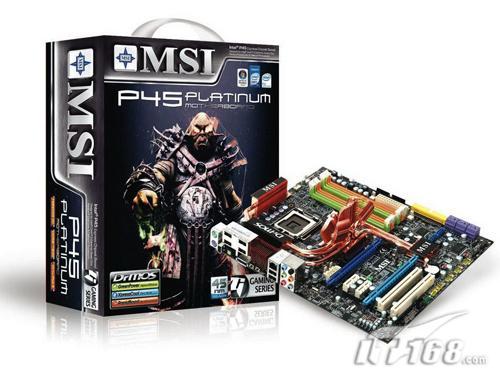

MSI P45 Platinum主板官方宣传照

  MSI P45 Platinum主板搭载了一颗Intersil ISL6336A的PWM芯片,属于六相同步PWM降压控制器。据微星科技表示,P45 Platinum的电源供应设计应当被视为这张主板的一大亮点,这种类比式的CPU电源回路可以动态调整3、4以及5段相位的电源供应,这无疑对提升主板的电源使用效率将产生积极影响。MSI P45 Platinum主板的内存模组部分甚至是北桥一侧也都搭载了独立的两相电源回路设计。其中,前者将有效拔高主板的内存模组超频能力,而后者则能够在北桥芯片处于省电模式下时切换为单相电源回路,帮助主板进一步提升电源使用效率。

LGA775最后的舞蹈P45芯片组详细测试(3)

LGA775最后的舞蹈P45芯片组详细测试(3)

LGA775最后的舞蹈P45芯片组详细测试(3)

LGA775最后的舞蹈P45芯片组详细测试(3)

LGA775最后的舞蹈P45芯片组详细测试(3)

  现有Yorkfield/Wolfdale处理器在Nehalem微架构产品问世后仍然需要帮助其镇守低阶乃至部分主流市场相当长的时间,而现时已有消息称P45 Express芯片组的生命周期甚至可达18至24个月,如果真的是这样的话,其无疑将成为各大主板业者稳定的收入来源之一,事实上我们也看到了他们不断的将一些新的设计元素融入到这款芯片组产品中。像微星科技便出台了所谓“DrMOS”的超频节能芯片设计,将“Driver IC”、“Top MOS”以及“Bottom MOS”集合在一起,可以提供GreenPower节能、RapidBoost高效能超频以及XpressCool酷冷等功能。当然,我们今天还是以P45 Express芯片组本身的方方面面为主的,一些终端产品的特色技术则将陆续奉上。
