低端双核激情碰撞 双核赛扬再战双核闪龙(2)

谁更强大：双核闪龙规格介绍

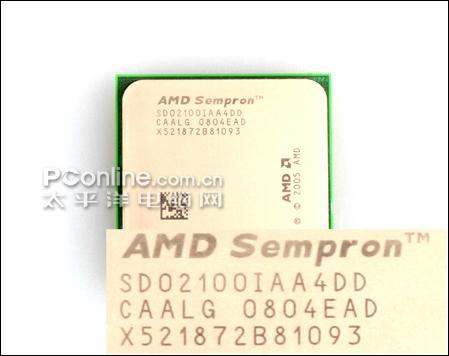

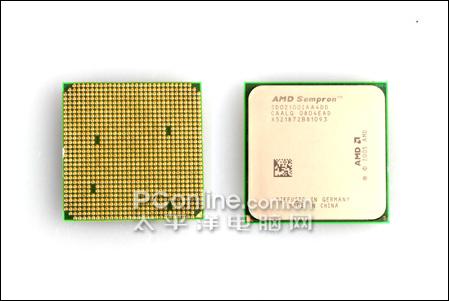

　　CPU顶盖标号可以看出，Sempron 2100+的核心定义编号为：“SDO2100IAA4DD”。其中第一行为核心规格定义、第二行为核心周期定义，而第三行为核心的流水号定义。第一行的“SDO”的“S”为Sempron缩写，代表闪龙处理器。而后面的“DO”表示TDP热功耗为65W，其后2100表示PR值型号；“IAA”代表分别的是CPU的Socket类型，例如“A”代表的是Socket 754，“D”是Socket 939，“I”是Scoket AM2，其后的“AA”则分别代表了处理器的核心电压和最高核心温度上限；其后的“4”表示该处理器的每颗核心均拥有256K的二级缓存；“DD”则是表示核心代号，不过这与CPU-Z检测出来的标号有所不同。从核心周期编号上可以看出，这款CPU是08年第四周的产物。

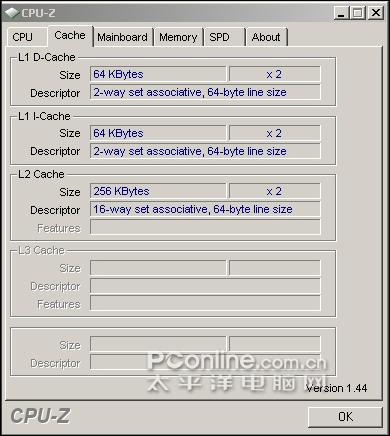

　　AMD Sempron 2100+每颗处理核心的一级缓存总量为64KBytes + 64KBytes，其中的一级数据缓存和指令缓存均采用2路64 Bytes的方式实现；而二级缓存方面，每颗处理核心都拥有全速16路64 Bytes，容量为256KBytes的二级缓存，整个处理器的二级缓存总量为512 KB，两颗处理器核心的通信通过System Request Queue来进行。

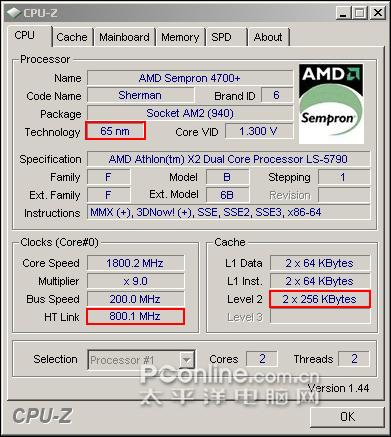

　　从最新版的CPU-Z 1.44显示来看，仍然还无法正确识别双核Sempron 2100+，而且将其识别成为Sempron 4700+。不过我们依然能够从CPU-Z的显示中看出Sempron 2100+同目前主流的A64 X2处理器的不同。Sempron 2100+采用65nm制程，而且二级缓存被削减至256K×2，这不免让笔者想起早先上市90nm的A64 X2 3600+……
