2 核心规格解析

核心规格
GeForce 9800GX2
GeForce8800GT
GeForce 8800GTS
GeForce 8800GS

核心代号

G92-450

G92-270

G92-400

G92-150

工艺制程

65nm
65nm
65nm
65nm

核心晶体管数量

7.54亿*2
7.54亿
7.54亿
7.54亿

核心时钟频率

600Mhz
600Mhz
650Mhz
575/600Mhz

核心Shader频率

1500Mhz
1500Mhz
1625Mhz
1450/1500Mhz

显存时钟频率

2000Mhz
1800Mhz
1800Mhz
1700/1800Mhz

显存类型

GDDR3
GDDR3
GDDR3
GDDR3

显存位宽

256bit*2

256bit

256bit

192bit

显存容量

512MB*2
256/512MB

512MB

384/768MB

Stream Processor

128*2

112

128

96

纹理单元

64*2

56

64

48

ROPs

16*2

16

20

12

接口总线

PCIE 2.0
PCIE 2.0
PCIE 2.0
PCIE 2.0

Shader Model标准

4.0

4.0

4.0

4.0

DirectX标准

10

10

10

10.0

互联技术

Quad SLI
SLI

SLI

SLI

视频回放技术

PureVideo HD II/VP2
PureVideo HD II/VP2
PureVideo HD II/VP2
PureVideo HD II/VP2

  GeForce 9800GX2采用了两个代号为G92-450的显示芯片打造,从核心规格来看,基于G92核心衍生,G92-450和G92-400非常相像,同样采用65nm工艺制程打造,具备128个统一渲染单元,而单个G92-450核心具备了16个ROPs,比起G92-400核心少4个,在运行频率上,GeForce 9800GX2的默认频率也比GeForce 8800GTS稍低,核心/显存/Shader频率为600/2000/SP:1500Mhz。而由于GeForce 9800GX2具备了两个G92-450核心,因此它可以支持Quad SLI——四个G92-450核心同时实现3D图型渲染。

欲做新卡皇GeForce9800GX2性能详尽评测(2)

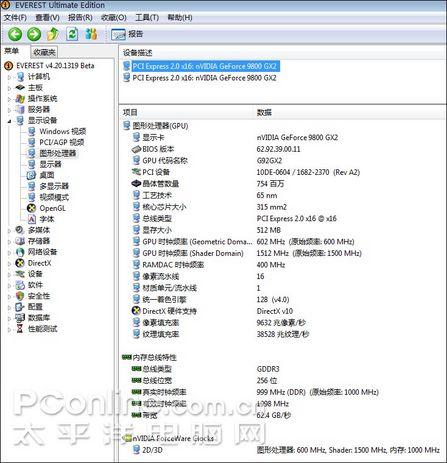

Everest下显示GeForce 9800GX2的核心信息
