500外频达成 黑潮/铭瑄P35主板对比评测(2)

Intel ICH7/8/9 规格对比

　　之所以南桥被再次重视，主要是因为Intel对南桥功能的一再改进，同时在规格上也在不断的更新换代。但是，和P35同时期上市G31芯片组又重新的搭配了ICH7的南桥，这个规格和945系列极为相似。那么从ICH7到ICH9南桥到底发什么什么改变呢？

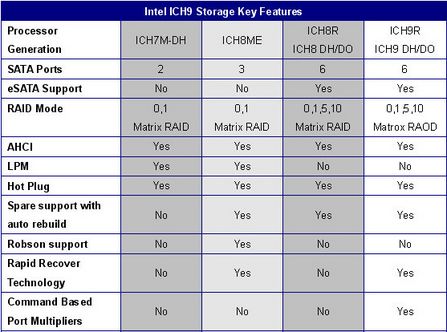

规格表

　　ICH7系列南桥支持4组PCI Express x1接口，其中ICH7R则支持6组PCI Express x1接口 支持SATA2和NCQ。ICH7系列南桥芯片提供4个SATA端口和一条PATA通道，最多可以同时连接6块ATA磁盘 支持8个USB2.0接口。其他规格上相比之前没有态度改变。

　　ICH9不仅不支持IDE接口还不提供对PS2接口的支持。ICH9R可以支持6个SATA接口。支持12个USB2.0接口。并且还加入SATA Port Multiplier技术支持。

ICH9到底有何改善？

　　ICH9南桥支持SATA Port Multiplier技术，现时大部份南桥芯片的SATA接口，每组只能连接一个SATA装置，局限了系统的硬盘支持数目，但加入SATA Port Multiplier支持后，每一个SATA接口可让分享超过一个SATA装置分享其3Gb/s传输频宽，最高可达15个SATA装置，令系统的储存装置扩充能力被大幅提高。

　　现时，SATA Port Multiplier技术共有两种模式，包括Command-based switching及Frame Information Structure (FIS)-based switching，两者分别在于Command-based switching只容许频宽的数据传送由其中一组SATA装置独占，而在传送期间其它装置将需要等候指令完成后作出切换。

　　FIS based switching则容许多个SATA装置同时共享频宽，因此其效率比Command-based Switching更高，能充份表现SATA 3Gb/s频宽的优势，但由于运作需面对频繁的数据传输处理，因此南桥芯片以硬件支持成本将大幅提高，软件支持则会占用大量处理器资源，因此ICH9南桥的SATA Port Multiplier规格，只会支持Command-based switching模式。
