告别杂乱无头绪 5.1构架音箱接法全解析

作者：盼盼

前言：

　　用电脑看片已经成为大多数电脑玩家的看片选择，并且随着DX10游戏的兴起以及多声道产品价格的下调，多声道音频方案已经成为了一些DIYer的目标。但是对于初学者来说，多声道的连接会比较复杂，众多的音频线该怎么连接呢？没关系，今天我们就手把手的教大家如何进行连接。

创新类3.5mm接口连接：

　　创新是一家新加坡企业，企业文化偏西方，因此产品设计也倾向于西方国家用户的习惯——简单方便即可。在这里我们看到创新的产品大多采用3.5mm（In）+ 3.5mm（out）的设计。

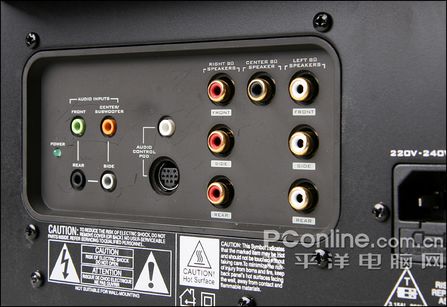

创新的音箱功放背部设计

　　从上图的接口看远处的3.5mm标准音频接口就是输入端，分别有四个颜色：绿、橙、黑、灰。理论上四个接口如果都采用双声道设计，可以传输8个声道的信号。而我们知道5.1构架是基于6声道的设计（可以说没有完全利用），以上四色接口对应的声道定义为：绿（前置左右声道）、橙（单声道重低音+单声道人声）、黑（后置左右声道）、灰（两侧左右声道）。

　　音箱方面，如果是创新的顶级音箱，安装会比较麻烦，都是RCA接口的单声道输出，不过尾部的说明相当详细，根据左右输出的英文与输入端对应应该很好找到安装方法。需要注意的是，由于音箱为7.1设计，并且功放设计在低音炮内，因此没有低音输出端。

　　配线为三条独立的2声道3.5mm音频线，颜色与音箱对应，很容易辨认，只要对应着音箱和声卡接好即可。
