狂超500外频!技嘉EP35-DS4主板节能评测

http://www.sina.com.cn 2008年01月21日 10:46  太平洋电脑网
作者:PConline评测室·Smith

评测工程师简介:

狂超500外频!技嘉EP35-DS4主板节能评测

PConline
评测工程师:
华海亮

评测工程师点评:

  节能与环保永远是人类社会需要倡导的理念,特别是在能源价格持续上涨的今天。但极具讽刺意味的是,就在节能和环保成为当今主流思想的同时,部分DIY配件却因为竞逐高性能的美誉而继续耗费着极大的电能,在这一过程中少数公司或者团体得到了相当大的经济利益,但却和环保节能理念背道而驰。这样的情况不但出现在显卡上,部分高端主板为了取得更强的超频能力也成为电脑系统中功耗较大的配件。

  最近抵达评测室的是技嘉EP-DS4主板,这款主板一大特点就是支持技嘉的动态节能引擎技术,该技术最大的好处在于关闭部分滤波电路来达到节能的效果……

狂超500外频!技嘉EP35-DS4主板节能评测

  随着PCB研发技术的发展,四相至五相CPU滤波电路已经成为不少千元以下主板的标准配置,部分高端主板甚至具备了六相、八相甚至十二相滤波电路。厂家为主板配备这样的电路的初衷在于获得更好的CPU超频能力,但用户是否在任何时候都用的上这么多相滤波电路呢?当用户在不需要超频的情况下,如此复杂的电路又是否会造成电能的浪费和加速主板的老化呢?节能与环保已经成为当今社会的主流思想,特别是能源价格高涨的今天,我们又是否应该为节约全球能源资源做出自己的一分贡献呢?

  在《告诉你每天省多少电?技嘉动态节能引擎详解》一文中我们给大家详细介绍了技嘉最新发布的动态节能引擎技术。该技术以Intersil出品的PWM控制IC为功能控制基础,通过低电阻MOSFET、固态电容和铁素体电感等节能材料为载体,并最终通过技嘉研发的动态节能引擎软件告知用户节约的电。最近,PConline评测室收到了来自技嘉送测的技嘉EP35-DS4这款具备动态节能功能的主板。

狂超500外频!技嘉EP35-DS4主板节能评测

  和我们较为熟悉的P965-DS4一样,技嘉P35-DS3仍采用较为清爽的淡色设计,整体给人感觉较为大方。

狂超500外频!技嘉EP35-DS4主板节能评测狂超500外频!技嘉EP35-DS4主板节能评测

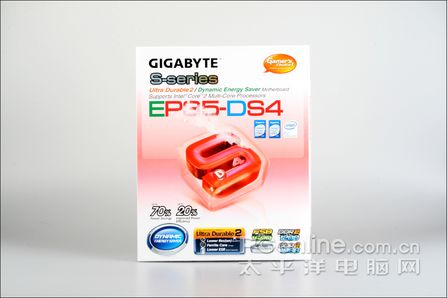

  作为一款支持DES动态节能引擎的主板,我们可以从它的包装上看到相关的标识,其中最为醒目的是最高70%的节能效果和最高20%的能效提高比率。同时主板包装背面也注明了它采用的节能元件。

狂超500外频!技嘉EP35-DS4主板节能评测
技嘉 GA-EP35-DS4图 库评 测论 坛报 价

技嘉EP-35-DS4主板赏析:


狂超500外频!技嘉EP35-DS4主板节能评测

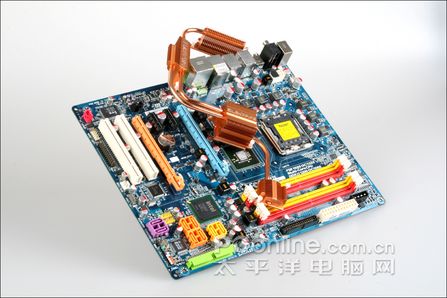

  技嘉 GA-EP35-DS4采用全尺寸大板设计,用料方面为全日系固态电容,做工豪华,并通过“Silent-Pipe”散热器把南北桥芯片和MOSFET管相连,形成S造型。主板采用P35 + ICH9R芯片组,支持800/1066/1333/1600(OC)MHz前端总线,支持Intel LGA775接口全系列处理器。同时最高支持1200Mhz(OC) DDR2内存。

狂超500外频!技嘉EP35-DS4主板节能评测

狂超500外频!技嘉EP35-DS4主板节能评测

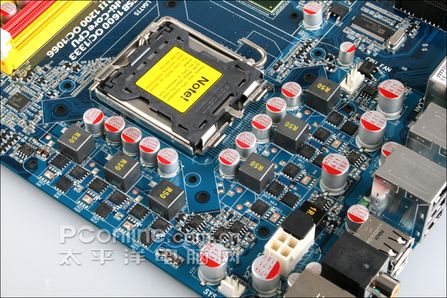

  主板采用豪华的六相供电设计,每相为一个全封闭铁素体电感搭配三个低电阻MOSFETs,前后级则全为固态电容。

狂超500外频!技嘉EP35-DS4主板节能评测

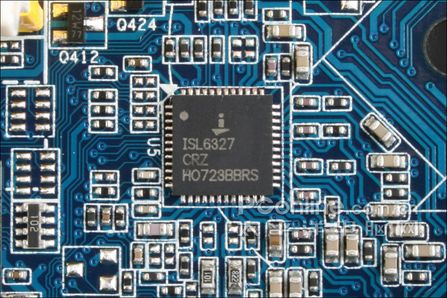

  为了达到控制工作相数的目的,主板采用了ISL 6327 PWM控制芯片,该芯片具备8bit输入电压识别技术、可支持2-6相滤波电路,同时也是技嘉DES动态节能引擎得以实现的幕后功臣。

狂超500外频!技嘉EP35-DS4主板节能评测

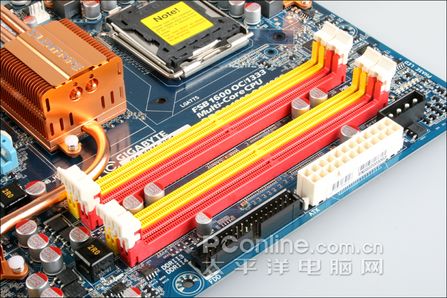

  主板提供四条DDR2内存,在超频状态下最高可支持双通道1200Mhz内存频率。

狂超500外频!技嘉EP35-DS4主板节能评测狂超500外频!技嘉EP35-DS4主板节能评测

  我们知道技嘉这款EP35-DQ4主板为CPU滤波配备了六相供电,相对应地,主板在内存插槽边缘提供六个发光二极管(标注为“Phase LED”),分别代表者每相电路的工作情况。也就是说如果主板仅以两相工作的话,就仅有两个Phase LED发亮;而如果六相同时工作的话则会有六个Phase LED发亮。当然,用户同时也可以通过动态节能引擎软件界面来观察电路工作情况。

狂超500外频!技嘉EP35-DS4主板节能评测

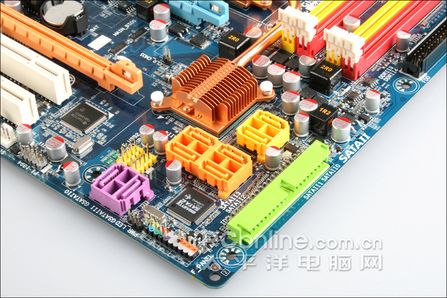

  主板采用ICH9R南桥芯片提供六个SATA 3.0Gb/s接口,提供SATA RAID 0/1/5/10阵列功能,此外主板还通过第三方磁盘控制芯片提供额外两个个SATA 3.0Gb/s接口和一个IDE接口。其中两个SATA接口支持SATA RAID 0/1阵列模式。

狂超500外频!技嘉EP35-DS4主板节能评测狂超500外频!技嘉EP35-DS4主板节能评测

  第三方磁盘控制芯片采用的是智微科技的产品,但因为经过打磨,我们不确定它的型号。为了实现3个1394a接口输出,主板采用了德州仪器的TSB43AB23控制IC。

狂超500外频!技嘉EP35-DS4主板节能评测

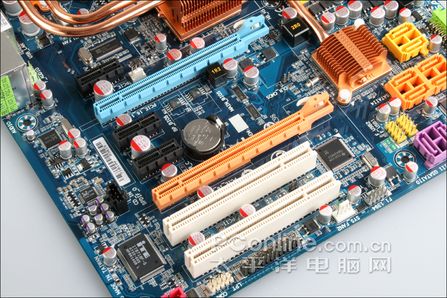

  主板提供两条PCI-E 16×插槽,其中位于上方的插槽由北桥芯片提供16×带宽,而位于下方的插槽则由南桥芯片提供4×带宽。两条插槽可以组成16×+4×交叉火力平台。

狂超500外频!技嘉EP35-DS4主板节能评测

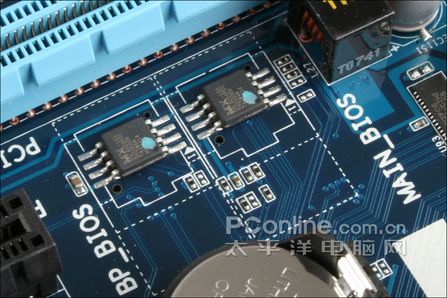

主板提供两个BIOS芯片,方便用户还原BIOS

狂超500外频!技嘉EP35-DS4主板节能评测狂超500外频!技嘉EP35-DS4主板节能评测

  主板采用ALC 889A芯片提供7.1声道HD Audio音频输出,提供DTS、S/PDIF输出和输入接口。而基于PCI-E通道的RTL8111B芯片则提供千兆网络支持。

狂超500外频!技嘉EP35-DS4主板节能评测

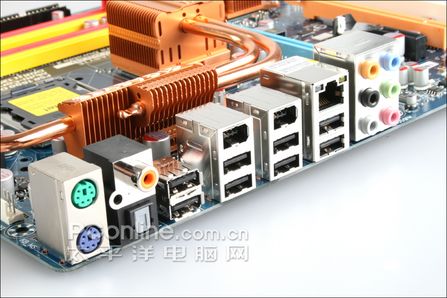

主板I/O输出一览:提供多达八个USB接口和两个1934A接口等

主板热管散热器赏析:

狂超500外频!技嘉EP35-DS4主板节能评测

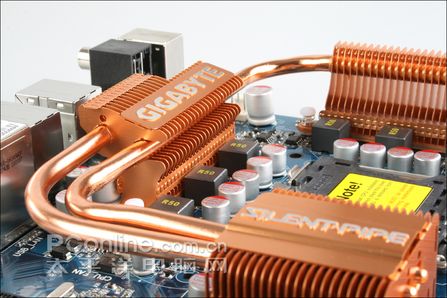

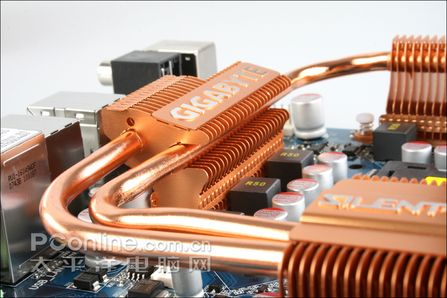

  热管散热是这款主板的另一特点,S型的热管把MOSFET散热鳍片、北桥芯片散热鳍片和南桥芯片散热鳍片串连起来,达到温度均衡的目的。

狂超500外频!技嘉EP35-DS4主板节能评测狂超500外频!技嘉EP35-DS4主板节能评测

狂超500外频!技嘉EP35-DS4主板节能评测

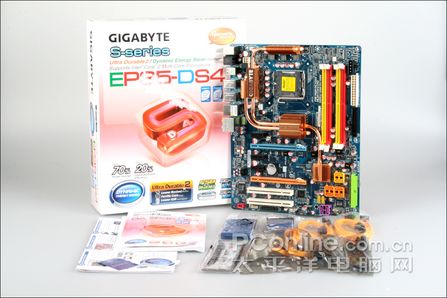

包装及附件一览

测平台及评测说明:

评测平台
CPU

IntelCore 2Duo E6400(266Mhz×8=2.13G)

主板

技嘉EP35-DQ6

内存

Kingbox DDR2-1066 512MB x 2 5-5-5-15 /2T)

硬盘

希捷 7200.10 320G

显卡

XFX 8600GTS

软件平台
系统软件

   WindowsXP Professional SP2 英文版 + DirectX 9.0C

驱动程序

  Intel INF 8.3.0.1014

  nVidia ForceWare 驱动169.09

评测软件

  • CINEBENCH R10
  • SP2004
  • CPU-Z 1.43
  • Dynamic Energy Saver B7.1214.3

  为了评测主板是否具备节能功率和超频能力,我们在评测过程中使用了频率较高的Intel Core 2 Duo E6400处理器。BIOS设置方面,我们关闭了所以不需要使用的功能和设置。

主板BIOS功能介绍:

狂超500外频!技嘉EP35-DS4主板节能评测

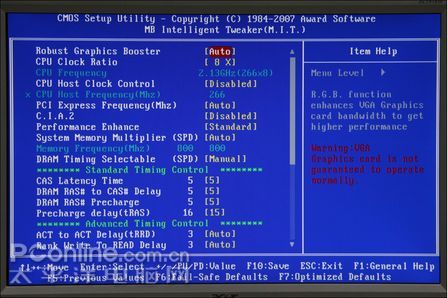

  进入BIOS界面后,我们选择“MB Intelligent Tweaker”一项便可进入控制超频的选项。在这里用户可以设定CPU的倍频、CPU外频、内存频率、PCI-E频率、内存时序等,此外还有Robust Graphics Booster、自动超频功能的开启等。

狂超500外频!技嘉EP35-DS4主板节能评测

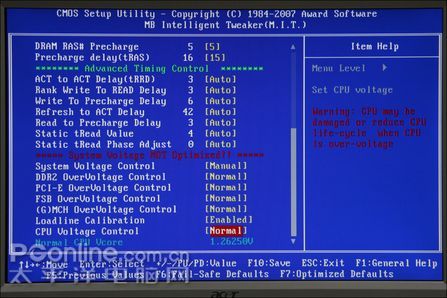

  电压调节方面,主板提供了包括DDR2内存电压、PCI-E插槽电压、前端总线电压、北桥芯片电压和CPU电压调节功能,此外还加入了“Loadline Calibration”功能。该功能允许系统自动调节CPU电压以保证系统稳定。

BIOS主要设置选项列表
选项
选项设置范围
步进
CPU外频
100~700Mhz
1Mhz
北桥芯片电压
+0.25~0.375V
0.25V
CPU电压
0.70000~2.35000V
0.00625V

FSB电压

+0.05~0.35V
0.05V
内存电压
+0.05~1.55V
0.05V
外频:内存频率
1:2.0
1:2.4
1:2.5
1:3.0
1:3.2
1:3.3
1:4
N/A

PCI-E 电压

+0.05~0.35V
0.05V
PCI-E 频率
90~150Mhz
1Mhz

动态节能引擎是否真的节能?

  顾名思义,技嘉动态节能引擎(DES)的作用在于降低功耗或者说节约电能。那么这块主板在DES软件的作用下是否具备节能功能呢?

狂超500外频!技嘉EP35-DS4主板节能评测

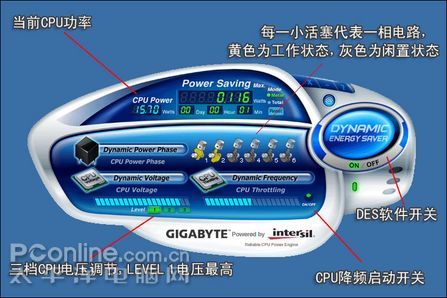

  总的来说,技嘉DES软件的作用在于为用户提供当前主板电路和CPU功耗等信息。这些信息包括,CPU即时功率、主板滤波电路工作情况、电能节约情况等,并提供手动调整CPU电压、CPU自动降频开关功能。另外值得一提的是,在仅需XP系统并处于闲置状态时,DES软件显示CPU电路仅有两相工作(如上图所示)。

狂超500外频!技嘉EP35-DS4主板节能评测

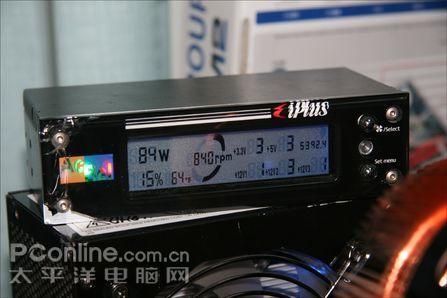

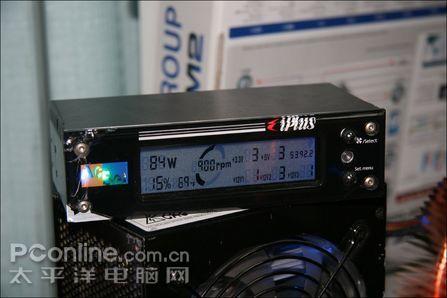

  为了便于网友对比功耗,笔者在评测过程中使用了康舒iPlus LCD 550电源,这款电源具备整机功耗显示功能,网友可以直观地比较整机功耗地变化。

CPU Voltage Level 1(BIOS设置均为默认值):

狂超500外频!技嘉EP35-DS4主板节能评测

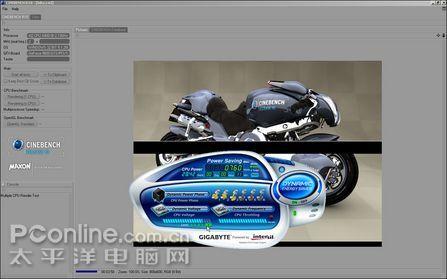

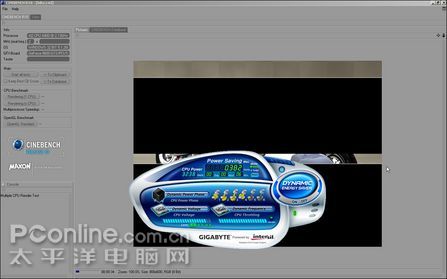

  在第一轮的评测中,我们首先把CPU Voltage设置在Level 1档位,并在后台运行Cenibench R10 CPU双核渲染,以保证CPU的占用率为100%。此时DES软件显示CPU当前功率为32.38W,有四相滤波电路在工作。下面我们再来看看电源显示的整机功率。

狂超500外频!技嘉EP35-DS4主板节能评测
整机功率为84W

CPU Voltage Level 3(BIOS设置均为默认值):

狂超500外频!技嘉EP35-DS4主板节能评测

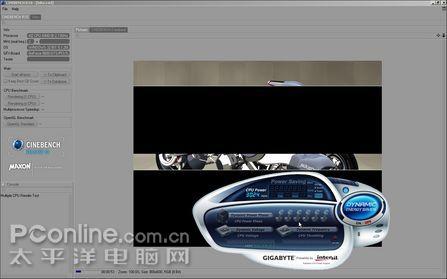

  为了达到更好的对比目的,我们在第二次评测中把CPU Voltage设置在Level 3档位,同时在后台运行Cenibench R10 CPU双核渲染。此时DES软件显示CPU当前功率为28.42W,有三相滤波电路在工作。

狂超500外频!技嘉EP35-DS4主板节能评测

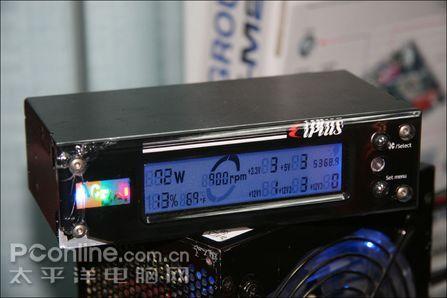

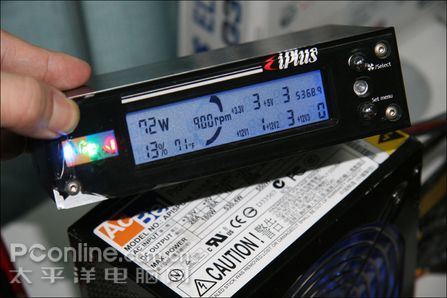

此时电源显示整机功耗为72W

  在这一轮的评测中,我们发现CPU Voltage在不同的档位设置直接影响着CPU的功率。从DES软件上比较,Level 3的CPU功率要比Level 1的CPU功率低4W左右,而电源显示两者的整机功耗相差12W,除了4W来自CPU直接的差距外,另外8W的差距相信是来自主板电路,因此电流增大后会同时增大电路的发热功率。最后需要说明的是,虽然Level 3和Level 1 在功耗上存在差异,但CPU运算Cenibench R10的成绩并没有受到影响,两次的成绩差距不超过3%,属于正常误差内。

关闭、卸载DES软件跑Cinebench R10:

  在第一轮的评测中我们尝试了在不同的电压下对比CPU功耗差异。那么如果关闭DES动态节能引擎或者卸载它之后,CPU的功率又会有什么变化呢?

狂超500外频!技嘉EP35-DS4主板节能评测

  在关闭DES软件后跑Cenibench R10,软件显示此时CPU功率为30.24W。

狂超500外频!技嘉EP35-DS4主板节能评测
此时电源显示功率为84W

狂超500外频!技嘉EP35-DS4主板节能评测
卸载DES后跑Cinebench R10时整机功耗

  在第二轮的评测中,我们发现无论关闭DES软件还时直接卸载该软件,电源显示的整机功率均为84W,比开启该软件后CPU电压在Level 3时的72W要高,而且CPU渲染的成绩并没有受到明显的影响,因此可以肯定84-72=12W便是DES软件为CPU和主板电路节下的功耗,节能幅度为14%左右。但同样值得注意的是此时整机功耗和CPU电压在Level 1时一致,但DES软件显示CPU功率则有2W左右的差距,这样的结果颇为让人费解。

超频成绩对比:

  在进行超频前,我们把CPU电压调至1.50000V,并把北桥芯片电压、FSB电压、内存电压和PCI-E插槽电压各上调0.3V。同时锁定PCI-E频率为100Mhz,锁定CPU外频:内存频率为1:2,内存时序为5-5-5-15,2T。

狂超500外频!技嘉EP35-DS4主板节能评测

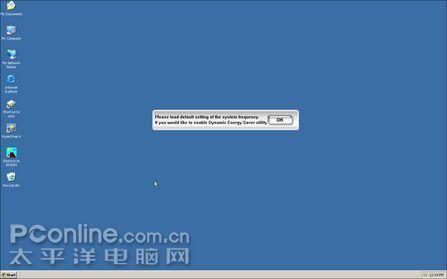

  出乎我们意料的是,当我们在BIOS进行超频后,系统提示Dynamic Energy Saver不能用。也就是说如果用户要超频的话只能放弃节能,要节能的话只能让CPU在默认频率下运行。

狂超500外频!技嘉EP35-DS4主板节能评测

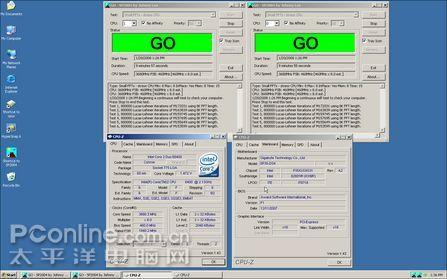

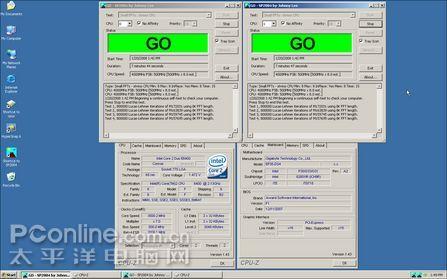

  在了发挥主板的超频能力,我们采用的是“体制”相当不错的E6400处理器。事实证明技嘉这款主板并没有让我们失望,在默认8倍频的情况下,CPU外频稳定于460Mhz外频,通过了SP2004最高强度的负载。

狂超500外频!技嘉EP35-DS4主板节能评测

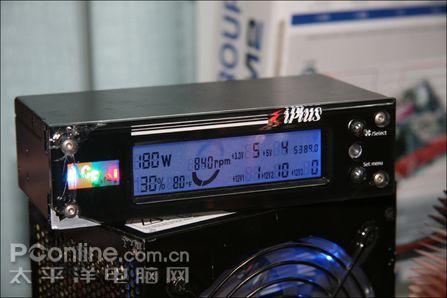

  通过电源的显示,此时整机功耗上升到达了180W,和默认BIOS下的功率相比,上升幅度达到了100W。

狂超500外频!技嘉EP35-DS4主板节能评测

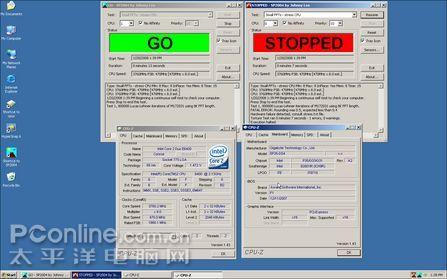

  当笔者继续往上超时,处理器止步于470Mhz×8,此时SP2004报错,但系统并没死机,而且还通过了Super PI 104万位运算。

狂超500外频!技嘉EP35-DS4主板节能评测

  为了验证主板是否可以让CPU超至500Mhz,笔者把CPU外频降至7,此时系统稳定于500Mhz×7状态。当笔者把外频上调至510Mhz时,系统在进入XP系统前死机。当然这样的超频结果可能和CPU体质、CPU 1.5V的电压、主板F1版BIOS等多种因素有关。但能超至500Mhz×7的水平也很大程度上证实了这块主板的超频能力。

PConline评测室总结:

狂超500外频!技嘉EP35-DS4主板节能评测

  技嘉这款EP35-DS4主板以节能环保为概念,支持动态节能引擎技术。在评测过程中我们可以看到,技嘉动态节能引擎的工作原理在于关闭不需要工作的滤波电路,例如,当系统闲置时,主板仅有两相电路工作;而CPU跑评测软件时也仅有三相至四相电路处于工作状态,这节约了至少两相电路的功率和发热量,实际上此时整机也有十余瓦的功率节约。但稍显遗憾的是如果CPU处于超频状态,哪怕是仅仅超频1Mhz,系统都不能开启DES节能引擎,也就是说此时主板六相电路均有可能处于全工作状态,这或多或少让我们有点失望。

  虽然这款主板以动态节能为卖点,但既然打上了“DS4”的旗号,它的超频能力就值得我们期待。事实证明这款主板并没有因为专注“节能”技术而舍弃超频能力。460Mhz×8和500Mhz×7并通过SP2004最高级别评测均说明了它的实力。
