无视NV游戏规则 9600GT样卡拆解分析(2)

GeForce 9600GT

　　拆解后，我们可以看到散热器结构与新版公版的GeForce 8800GT上使用的完全相同，只是外罩后部弧度有小小的变化。

GeForce 9600GT

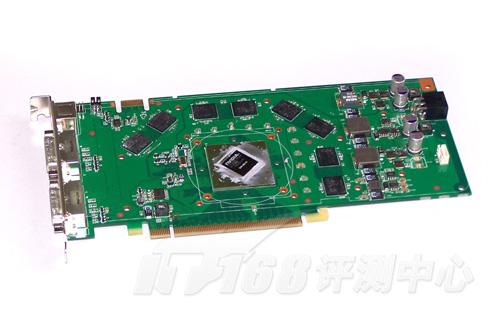

　　卸下散热器后，我们可以看到P545的PCB布线与P393的公版布线主要差异在供电部分以及省略了Display port的预留位置。

GeForce 9600GT

　　供电部分方面，与P393的方案一样，采用了2+1相（核心+显存）的供电配置，每个相配置有3个mosfet，但并没有预留更高规格的支持。

GeForce 9600GT

　　从核心我们可以了解到GeForce 9600GT的核心代号为G94-300，版本为A1，由台湾工厂封装。

GeForce 9600GT

　　根据部分厂商透露，GeForce 9600GT成品将会在下周左右交收，而我们将继续为大家跟进，敬请关注。
