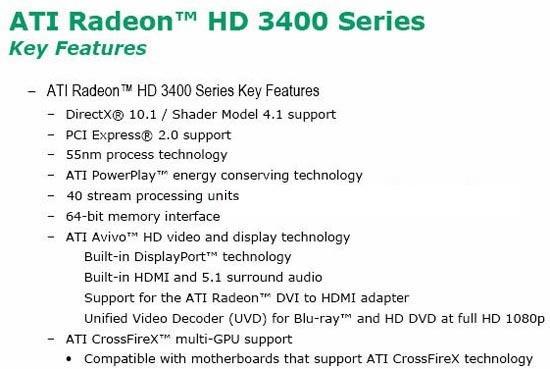

◆ RV620的技术规格与特性

　　RV620的核心架构与RV610大致相同，支持统一着色架构（Unified Shader Architecture），内建40个流处理器(Streaming Processor)，1个纹理单元（内含8个Texture Address Unit、4个Texture Filter Unit）以及1组渲染器后端组件（Render Back-End），由于产品定位缘故，所以显存位宽仅为64bit，可搭配GDDR2、GDDR3显存颗粒。

　　除了55nm这个目前应用到GPU生产中最先进的工艺外，RV620最显著的改进在于支持PCI Express 2.0，支持Directx 10.1，当然也集成了关键的UVD高清解码和CrossFireX交火技术，另外也少不了PowerPlay节能技术。

　　RV620的新特性：55nm工艺制程

　　GPU制造工艺的改良，使得同样面积的晶圆上可以切割出更多的GPU出来，能够有效地降低生产成本，另外对控制功耗、发热量也很有好处，从另一个角度来说，能让GPU的工作频率达到更高，比如RV610 Rro的核心频率只有525MHz，55nm的RV620 LE核心频率可以达到600MHz，频率的提高，促使性能也向前迈进一步。

　　RV620的新特性：支持DX 10.1/SM 4.1

　　DirectX 10.1保持了10版本的原有整体结构和编程模型，同时提供了许多增强功能。顶点、几何和像素着色指令集已经得到更新，支持Shader Model 4.1，新功能可分新的遮盖及变形能力、反锯齿改进和严密的规格三大类。

　　AMD在DirectX 10到10.1版本的转变中扮演重要的角色，并逐渐占据主动，其Radeon HD 3000系列显卡都将支持DX 10.1和SM 4.1，而老对手NVIDIA依旧坚持认为目前支持DX10就已经足够。

　　对于消费者来说，不管目前在游戏上有没有效果，但支持DX 10.1并不是什么坏事。

　　RV620的新特性：PCI Express 2.0接口

　　和HD 3000军团的其它产品一样，RV620也开始支持PCI Express 2.0接口标准。PCI-E 2.0意味着单一通道宽度倍增（由原先2.5Gbps提升至5Gbps），另外还有其它新的特性，比如更高的供电规格，可以提供300W的供电能力。

　　虽然RV620支持最新的PCI-E 2.0规范，但是对于这款低端产品来说PCI-E Bandwidth并不会成为它的性能瓶颈，所以不会作为主推卖点。

　　RV620的新特性：内建DisplayPort信号处理机制

　　AMD在研发HD 2000系列显卡时，其目标并不只放在游戏性能的提升上，AMD更注重的是高清视频的回放问题。在当时他们就实现了原生HDMI接口，让显卡不用外加芯片才支持HDMI信号的输出。

　　而到了现在的RV620和635系列，AMD也是如此。RV620和RV635这两块即将推出的AMD中低端显示核心，已经内建了DisplayPort信号的处理机制，让其不必使用其他的芯片也可以输出DP信号。这对于那些有洁癖的玩家来说，绝对是一个好消息。看来AMD这次是希望能够继续加强其显卡的视频回放能力。

　　Radeon HD3470配置Dual-DVI、D-SUB以及Video-IN接口，Radeon HD3450提供Dual-DVI、Video-IN、HDMI以及DisplayPort，事实上，AMD关于这部分倒没有硬性规定，开放给各家厂商自行决定。值得一提的是，AMD表示全新的DVI to HDMI接头不兼容于先前Radeon HD2900XT、2600、2400显示卡。

　　按照AMD数据显示，RV620产品中目前确定仅Radeon HD 3450的B403版本会支持DisplayPort。

小资料：DisplayPort和DVI/HDMI的不同之处 　　DisplayPort不同于DVI/HDMI之处，它的电气接口类似于PCI-E的物理层，能够支持各种媒 体链路(如物理层)，而无需改变链路层。因此，与PCI-E一样，DisplayPort采用了ANSI标准的8B/10B编码方式和嵌入式时钟技术，时钟信息直接写入数据流中，这比其它三种接口需要额外传输保持同步的时钟信号来说，更能节省通道数量，同时能提高传输效率。
