低电压时代!低阻抗电容让主板性能进一步提升

　　主板是组成一台电脑的基石，主要作用是负责相关电脑配件的连接与传输，其重要性是不言而喻的，就像是人体内的骨骼一样。谈到主板用料就不得不谈到其重要的元器件—电容，很多时候我们都能听见主板厂商在宣称自己的主板采用了高品质的元器件，很多电子元器件都强调“LOW ESR”这一性能特征，那么低阻抗电容对主板性能影响到底多大呢?

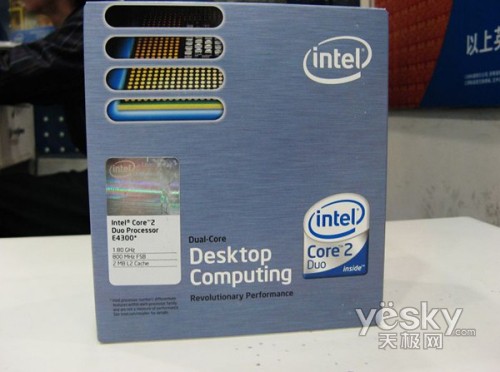

INTEL E4300

　　由于电子技术的发展，供应给硬件的电压正呈现越来越低的趋势，例如INTEL、AMD的最新款CPU，电压均小于2V，如酷睿和Athlon x2都在1.3V左右，但是这些芯片由于晶体管和频率爆增，需求的功耗却没电压降低的速度快，因此按P=UI的公式来计算，这些设备对电流的要求就越来越高了。

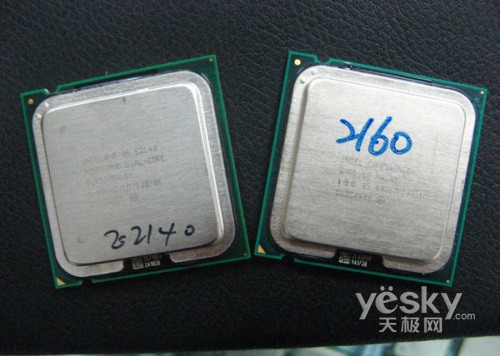

INTEL E2140、E2160

　　例如两颗功耗同样是50W的CPU，前者电压是2.8V，后者电压是1.3V。那么，前者的电流就是I=P/U=50W/2.8V大约在17.9A左右，而后者的电流就是I=P/U=50W/1.3V=38.5A，达到了前者的1.5倍，如果再加上超频，供电电路将进一步复杂化，否则将严重不稳定。

高标6.3V 471uf固态电容

　　因为在通过电容的电流越来越高的情况下，假如电容的等效串联电阻值(ESR)不能保持在一个较小的范围，那么就会产生比以往更高的涟波电压(理想的输出直流电压应该是一条水平线，而涟波电压则是水平线上的波峰和波谷)，相同的涟波电压，对低电压电路的影响也要比在高电压情况下大的多。如0.2V涟波电压对于电压高的CPU所占比例较小，不足以形成致命的影响，但对于目前电压低的CPU而言就足以造成数字电路的判断失误。

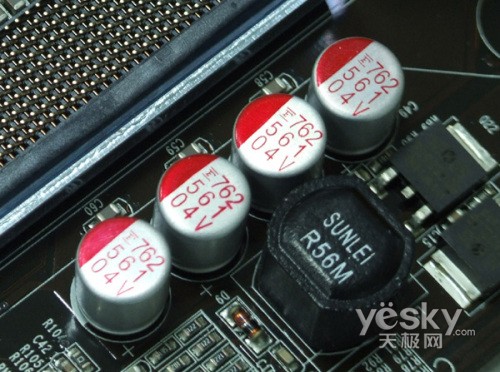

富士通L8固态电容

　　如富士通L8固态电容其ESR仅5毫欧，是名副其实的“LOW ESR”电容，如果采用一颗约40W的E4300处理器来算，其工作电压为1.32V，E4300的通过的电流为37.9A，同时由于涟波电压(V)=R(ESR)×I(电流)，因此主板此时的涟波电压为0.15V，不会影响到低电压的处理器正常工作，同时也不会增加供电的复杂性。

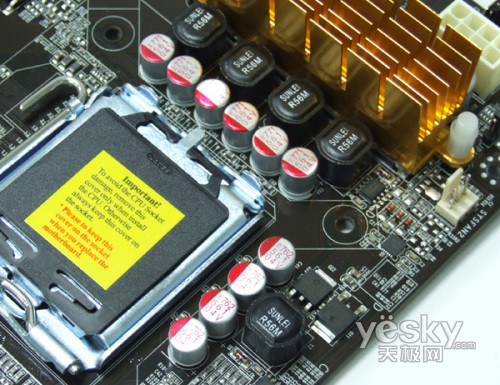

主板CPU供电设计

　　当电流增大的时候，即使在ESR保持不变的情况下，涟波电压也会成倍提高，如果类似上述情况，采用ESR超过10毫欧的电容时，涟波电压将达到0.3V，在目前只有1.3V左右的CPU中将严重影响其工作的稳定性，因此只有采用如富士通L8这样的低ESR的电容或者串联更多的电容，才能保证低电压的处理器更稳定的工作!或者是牺牲其稳定性来进行工作了!

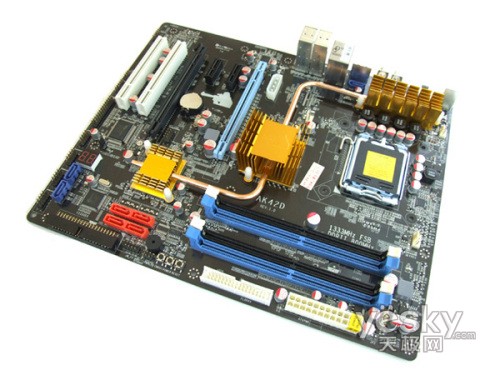

全固态电容主板

　　ESR这个电容最重要的参数，是电容对主板影响最大的参数之一，一味强调固态电容还不如在电容阻抗上多下功夫，我们也可以看到，在市售火热的一些主板为了进一步提升其超频成绩，会换料更低阻抗的电容，狙击手AK42D全部更换军工级富士通L8电容就是典型。

　　在Pentium 4和Pentium D时代，高耗电、执行效率低的NetBurst架构已经成为巨人产品史上的诟病;然而，Core微架构处理器使英特尔回归高效、低功耗的路线，因此只有采用类似狙击手AK42D这样的顶级固态电容才能为超频打下更好的基础，否则将出现涟波电压过高而造成供电不稳定!
