纷争四起 07年主板技术及芯片组发展回顾(2)

　　二、纷争四起!2007年主流芯片组产品回顾

　　1、Intel平台篇

　　(1)945GC芯片组

　　945GC芯片组是今年上半年英特尔针对入门级主板市场推出的整体整合芯片组。作为一款945Gz的改进版本，945GC 的规格并不是很主流。

　　按照Intel官方的规格标准，945GC芯片组只支持800Mhz前端总线，然而目前市场上主流的945GC主板几乎全都通过破解的方法使用它们支持1066Mhz前端总线。在其它规格，945GC也并不显得太落伍，比如支持PCI-E、SATA2、HD音频、千兆网卡等主流规格，并支持全速X16的PCI-E X16插槽。当然，945GC的最大优点是价格便宜，让它在低端市场仍有不错的亲和力。

　　(2)P35芯片组

　　英特尔针对新一代1333MHz FSB 主流Core2 Duo处理器推出的芯片组。P35芯片组新的ICH9南桥芯片，采用90nm工艺生产，晶体管4500万个，热设计功耗16W;ICH9南桥则是130nm、460万个，其支持1333MHz前端总线的Core 2 Extreme处理器和PCI-E 2.0规格，而且不限制超频，可以使用最大带宽8.5GB/s的DDR3内存，也可以连接PCI-E x16显卡，还可以选择Turbo Memory闪存加速技术。

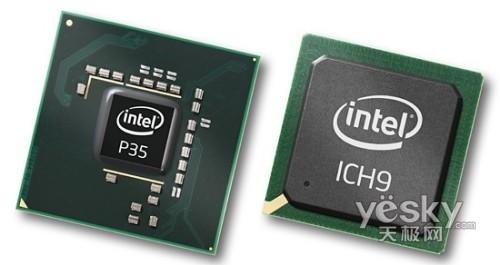

P35芯片组

　　对于P965主板，P35的优势在前端总线由1066MHz提升到1333MHz，并且支持DDR3内存。DDR3内存最大的特色就是工作频率可以比DDR2更高，且功耗更低，而且其拥有一些独特的功能也是非常诱人的。在搭载双通道1066MHz的DDR3内存之后，P35最高可以提供17GB/s的带宽，这已经可以完全满足处理器同芯片组之间的10.6GB/s的带宽了。对于ICH控制芯片来说，P35搭载了代号82801I的ICH9系列芯片，ICH9的USB 2.0接口的数量也提升到了12个，允许两种模式：可以是6+6模式也可以是8+4模式，只要主板厂商原意提供，未来使用12个USB 2.0接口已经成为可能。

　　目前P35的价格走势也是日趋降低，已经成为了今年市场的主力，而且P35将是一款承上启下的产品，就如同当年915芯片组引入DDR2支持一样，其将为DDR3的普及迈出坚实的一步。

　　(3)P31芯片组

　　对应LGA775平台的Intel芯片组主板，主打产品无疑是P35。不过上市之初，P35主板价格过高，难以形成普及音容宛在势。因此，英特尔在七月推出了这款入门级P31芯片组。

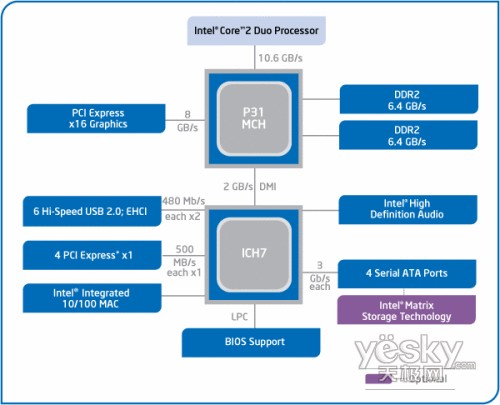

P31芯片组

　　从规格来看，P31等于是P35的DDR2版本。但与P35不同的是，P31芯片组类似946PL系列，虽然支持了双通道内存，但每个通道只能支持一条DIMM，因此最大内存容量，就由P35的8GB降到了4GB。但即使是4GB内存支持度，对于一般玩家仍相当够用。虽然P31并不支持DDR3内存，支持双通道DDR2 800。此外FSB也由1333 MHz降到1066 MHz;搭配的南桥芯片，也由P35的ICH9系列，换成较旧的ICH7。虽然我们看到P31芯片组只支持了1066 MHz，但由于P31采用与P35一样的北桥，从已经上市的P31主板来看主板厂商都倾向于通过硬件破解的方法，让P31支持1333Mhz前端总线。

　　在其它规格，P31虽说只搭配ICH7南桥，但仍支持PCI-E、SATA2、HD音频、千兆网卡等主流规格。特别是目还有一些P31提供两条PCI-E x6物理插槽，可以实现16x+4x模式的CrossFire双显卡模式，虽然所提供的双显卡功能显得有些跛脚，但从相关测试来看还是不错的。

　　(4)G31芯片组

　　G31芯片组是主要面向低端主流的消费群体、用来取代945GC的产品。

G31芯片组

　　在规格上G31虽然提供1066MHz的前端总线，不支持Intel的四核处理器，但同时还支持DDR2 800MHz双通道内存传输模式，较G965和945G芯片组都有提升。事实上目前的G31主板大都通过破解支持1333MHz FSB。G31较之945/946/965系列整合芯片组最大变动在于其整合的GMA 3100显示核心，核心频率达到400MHz，提供具备1.6GB/s的纹理填充率，全面支持DirectX 9，OpenGL 1.4与Shader Model 2.0，完整支持Windows Vista Aero。同时，Intel也在G31中加入了对“Clear Video”技术，用于对影像输出的优化，虽说G31的Clear Video技术删除了Wmv9硬件解码支持，只能依靠处理器的SSE/SSE2指令进行软件加速，但比播放视频时仍比945GC要强。

　　在南桥上，G31也是搭配了规格相对比较老的ICH7南桥，主流规格+原生支持IDE接口，正好符合绝大部分消费者的需求。

　　(5)G33芯片组

　　今年，英特尔除于推出945GC、G31整合芯片组外，仍在不断对整合主板市场进行补充兵力，比如G33及即将推出的G35。可以说，今年是有史以来英特尔推出整合芯片组最多的一年。

G33芯片组

　　在规划中，Intel的G33主板与非整合显示芯片的P35对应，属于面向主流市场的产品，因此在规格也与市场热销的P35看齐。比如G33规格除了整合图形芯片外其他与P35完全一致，搭配最新的ICH9/9R南桥，支持DDR3和DDR2内存，支持FSB 1333MHz等。G33拥有的Clear Video技术。不过，虽然G33完全保留了P35的所有规格，所整合的显卡也拥有Clear Video技术，但它图形核心规格却让不少玩家大跌眼镜，比如它整合的GAM3100只支持PS 2.0a和VS2.0a，甚至不支持硬件T&L，规格与945GC相当。因此，尽管G33 图形核心频率提升至500MHz，相比G965高出20%，但整合的图形性能仍不及G965。虽然高带宽的DDR3内存对图形核心性能提升有一定作用，但目前DDR3内存不成熟、价格昂贵也是一大问题，因此G33支持DDR3内存的用处不大。在功能方面，支持高清视频播放功能的G33同样不具备DVI或者HDMI输出，这实在让人有些遗憾。

　　除此之外，从规格上G33注定不可能“混”到中低端整合芯片组的市场领域上面去，过高的售价也成为它走向主流市场的最大障碍。当然G33在追求品质及搭配高性能处理器的用户市场仍有一定的需求。

　　(6)G35芯片组

　　G35芯片组属于当前“3”系列中级别最高的整合芯片组，也是目前3系列产品中今年最失败的产品。

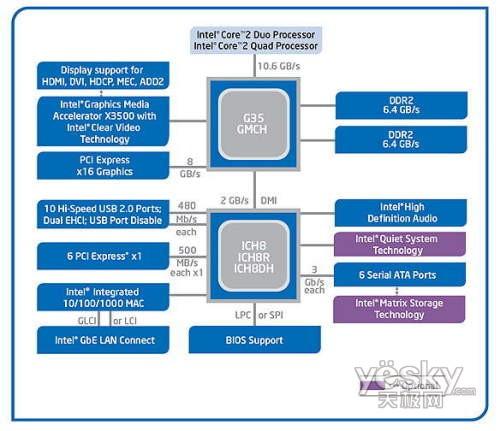

G35芯片组

　　我们都曾期望，英特尔在今年发布的G35将整合芯片组引入DX10时代，英特尔也并曾一度声称G35支持DirectX 10规格及Shader 4.0，且将是首颗内建HDMI接口的产品，性能是G965的1.4倍，将备受市场期待。不过，G35的最终规格有所变动，除南桥芯片走回头路，改用ICH8外，DirectX 10也只是Hardware Ready，支持DirectX 10的驱动程序2007年内确定无法面市，更重要的是，删除主要卖点HDMI规格支持，令多数厂商相当讶异，纷纷暂停G35主板的推出计划。G35未有突出卖点，性能表现差强人意，甚至较G33更为差劲。因此，不少主板厂商几乎放弃G35主板，而宁愿改为力推G33主板。从目前市场来看，说G35乏人问津一点也不为过----不仅未获大厂青睞，多数二线厂也未有推出计划。实在很难理解为何英特尔突然大改原定规格相当漂亮的G35，以致令G35成为3系列系列中表现最为黯淡一员。

　　(7)X38芯片组

　　在推出Intel 975X两年后，今年英特尔也推出了它的接班人----X38。最新的X38同样我们带来了众多新特性以及新看点，如支持1333MHz FSB，支持顶级的Core 2 Extreme处理器，可以支持Kenstfield、真正4核心设计的处理器Yorkfield。在内存规格上，该芯片组可提供对DDR3 1333MHz内存的支持，比P35更上一层楼，同时英特尔在为X38带来了两门绝技----Extreme Memory和Extreme Tuning Utility来提升内存系统的性能。

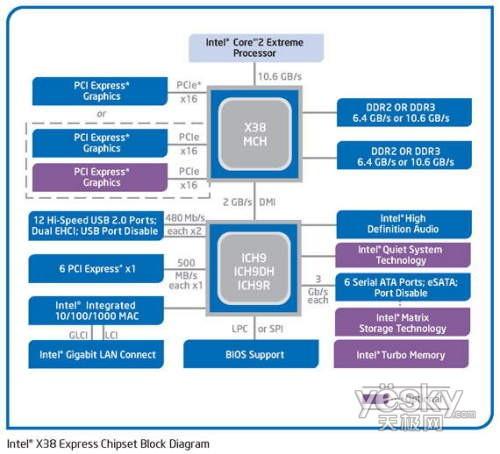

X38芯片组

　　在对显卡系统支持上，X38也较975X有明显改进。上一代极致平台Intel 975X芯片组北桥提供一个PCI-E x16通道，可均分为两个PCI-E x8以实现对ATI CrossFire的支持，而由于授权的问题，并未对NVIDIA SLI提供支持。即便如此，由于AMD和NVIDIA自家的顶级平台均能实现完整的双x16双卡互联，而作为顶级平台的X38芯片组除了支持PCI-E2.0规格外，亦在北桥芯片组引入了全新的双PCI-E x16规范。虽然X38还不正式支持双X16 SLI技术，但X38芯片组还是获得来自于AMD官方的交火支持，并有将支持ATI的非对称式物理加速技。由于支持物理加速，Intel因此在X38桌面平台引入了3个PCI-E x16插槽的设计，在部分厂商展示的X38主板中得到证实。其中2个将为双卡交火所准备，而另外1个PCI-E插槽据称将会以x4的模式支持物理卡加速技术，为游戏在3D处理上提供更强劲的物理运算，呈现更为逼真的游戏效果。

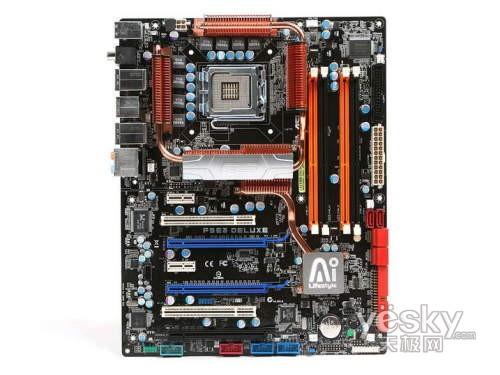

　　注：提供三条PCI-E x16插槽的华硕P5E3 Deluxe主板设

　　南桥芯片方面， 象P35一样X38也与ICH9系列南桥搭配，拥有与P35一样的附加功能。

　　(8)MCP73系芯片组

　　MCP73系列芯片组是nVIDIA针对Intel平台的首款整合型芯片组，也是第一款采用单芯片设计的英特尔平台。

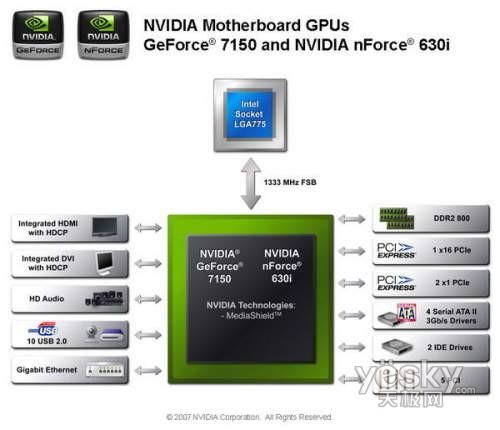

MCP73系芯片组

　　由于采用单芯片设计，因此MCP73采用更为先进的80纳米制程，由TSMC代工。MCP73可配搭IntelCore2、Core、Pentium及Celeron系列，最高支持1333MHzFSB前端总线、Hyper-Threading及多核心技术，芯片组内建18个PCI-ELanes及2个PCI-ELanes控制器，支持PCI-E1.1规格，可组合成1组PCI-Ex16显卡接口、2组PCI-E扩充接口。不过，内存控制器方面却颇令人失望----在双通道流行的今天，MCP73居然不支持。同时MCP73最多也只支持2组DIMM，最高可支持8GB系统内存，不过有别于Intel芯片组设计，MCP73内存控制器并不会和FSB速度同步，因此使用任何速度的FSB处理器，均能支持DDR2-800频率，这在一定程度上弥补了不支持双通道DDR2的不足。

　　MCP73系列芯片组最大的意义仍是它所整合的显示核心，因为MCP73的推出结束了NVIDIA无Intel平台IGP芯片的历史。显示核心方面，MCP73与MCP68一样基于NV44绘图核心移植，然而NVIDIAMCP73相对MCP68来说最大的遗憾之处便是NVIDIAMCP73Series不支持PureVideo高清视频硬件解码功能，这一点对于那些更看重NVIDIA整合显示芯片出色的高清视频播放能力的用户来说，是十分失望的。因此，MCP73虽然搭配HDMI接口，但对众多玩家而言更多成为了摆设，意义并不是很大。
