完美诠释G86核心 8500GT终结者帅图赏

   完美继承G80架构的G86核心上市已经有好几个月的时间了，从这几个月上市的产品来看，采用G86核心的8500GT和8400GS都非常非常多，但是大多数品牌的相关显卡都对G86核心的产品不太看重，往往都是推出了一些采用GDDR2显存的产品。相对来说，GDDR2的显存频率都比较低，在现在的主流游戏中表现欠佳。

    显卡厂商太阳花自进入DX10市场以来，一直都比较注重显卡的性价比，同时在产品上，尽量保持着利用核心最高规格的思路，将G8x系列的芯片性能演绎的是淋漓尽致。最近新推出的一款8500GT就很能证明这一点。

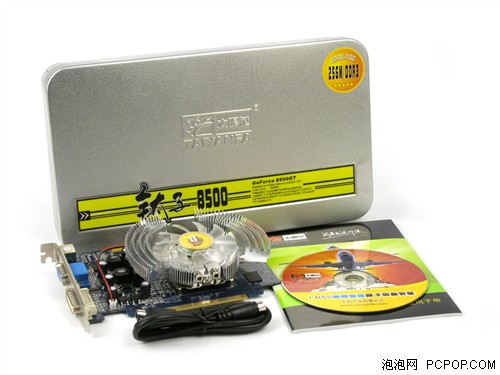

    从整体上看，太阳花这款型号为钛子8500GT 256MB DDR3超频王仍然延续了太阳花一贯以来的金属盒包装，显然在包装的成本上就要比其他显卡品牌的纸质包装要高出不少。很多朋友可能又会说，太阳花就会将钱花在没用的包装上，产品上则偷工减料！那到底是不是这样呢，我们下面就来对太阳花这款8500GT显卡进行拆解分析一下。

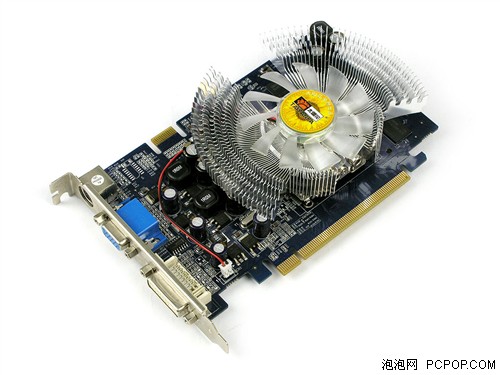

    太阳花这款8500GT给我们的第一感觉是做工中规中矩，深蓝色的PCB底板搭配银色的翼型散热器，显卡散热器上太阳花黄底的LOGO图案显得格外醒目。从PCB长度和高度来看，太阳花这款8500GT和其他品牌的8500GT差不多。

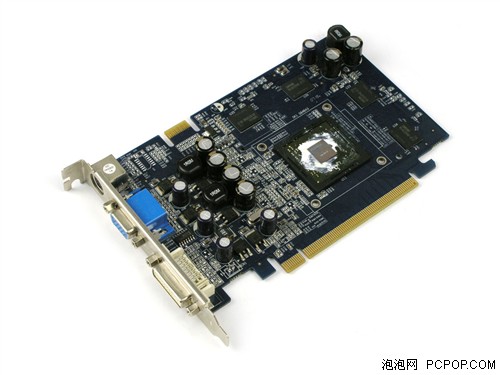

    卸下庞大的翼型散热器之后，我们看到了显卡的整体布局。可以看出，太阳花这款8500GT显卡的核心在整个PCB的正中央，前端和末端都有供电模块，显存安放在了核心周围，实际上这样的设计比较有利于显存与核心的数据交换。

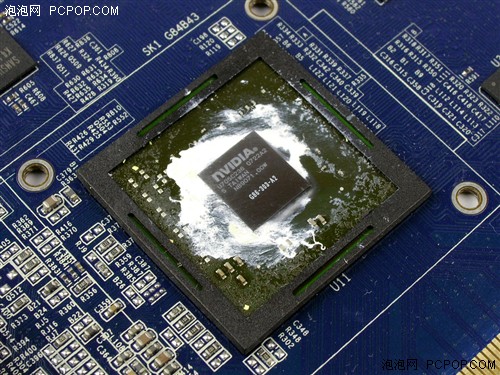

    一般品牌8500GT的核心都采用的是G86-300的产品，但太阳花这款8500GT却采用的是G86-303的产品，那么这两款核心代号不同的产品有什么区别呢？从NVIDIA的官方技术文档上我们查出，G86-303核心是可以支持HDCP和HDMI这两大高清规格的，可以直接输出带有数字内容保护的高清视频图像，并且HDMI接口可以直接连接目前主流的数字电视。但遗憾的是这款显卡并没有配备HDMI接口，而需要一个DVI to HDMI适配器来转接支持。

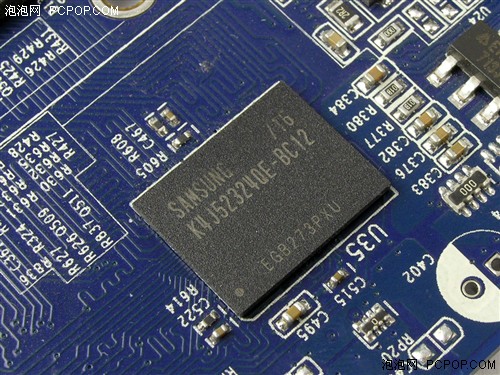

    显存方面，太阳花8500GT超频王显卡采用了三星的1.2ns GDDR3显存颗粒，4颗16Mb×32bit的显存一共构成了256MB/128bit的显存规格，1.2ns的显存速度也可以直接提供1600MHz的显存频率。但是太阳花为了将显卡的性能完全发挥出来，还对显存频率进行了超频，最终让核心、显存频率默认稳定运行在600/1700MHz。

    供电是一款电子产品稳定运行的根本，其重要程度一点也不亚于PCB走线的设计，那么太阳花这款8500GT的供电部分到底设计的怎么样，我们一起来看看。

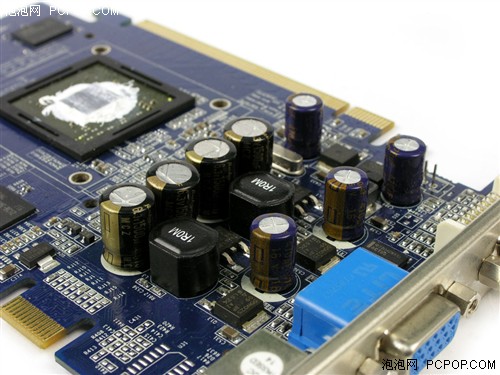

    从上图可以看出，太阳花8500GT显卡核心部分提供了两相供电，而在显卡的尾部也提供了一相专门为显存供电的电路。分体式供电的设计方式特别有利于显卡在高频工作时的稳定，电路之间的干扰和供电电流的纯净度都能得以保障。太阳花8500GT超频王显卡供电部分采用了4颗1500uF的红宝石电解电容，搭配了两个封闭式防磁Mos管进行分流。用料很考究。

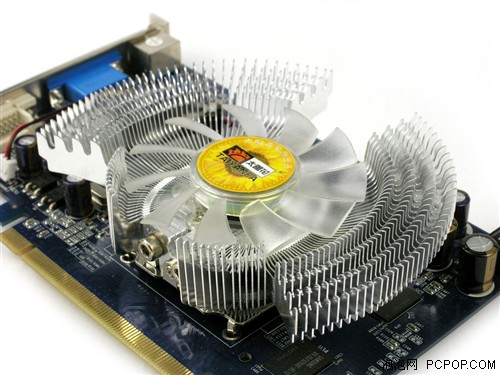

   很多朋友比较关心显卡的散热问题，首先NVIDIA的G8x核心的发热量都不高，尤其是向G86这样的中低端产品，发热量就更加低了。但太阳花仍然为这款显卡配备了庞大的翼型散热器，铝制的散热底座搭配双滚珠的散热风扇，保证了显卡散热效能的同时还保证了静音。并且其散热的覆盖面积可以直接照顾到显存以及供电部分。

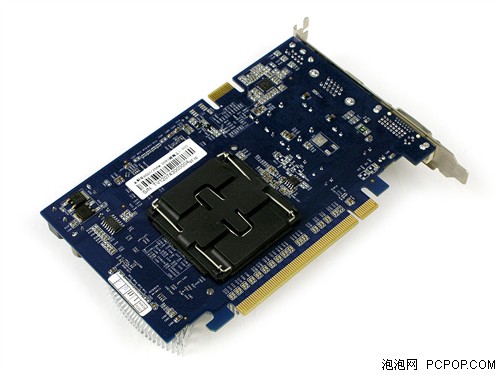

    由于大部分原件都在显卡正面，所以背面看起来相对简单，但我们还是能看到一些山寨厂商绝对不具备的东西。大家可以看到，核心和显存供电部分都有一颗独立的IC来控制，由此可以证明太阳花这款产品并没有“偷工减料”。

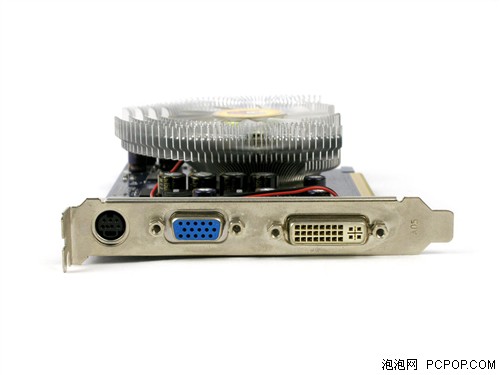

    接口部分也非常重要，太阳花这款8500GT采用的是相对传统的DVI+VGA+S-Video全接口设计。DVI接口负责数字输出，并可通过DVI to HDMI直接连接数字电视等产品；VGA接口一般都是用于CRT显示器输出，而S-Video则主要用于只能接受模拟信号的电视或其它设备输出。

    总体来看，太阳花这款8500GT超频王显卡虽然不能以“王”字来进行形象的诠释，但是相对于G86这款本来就属于中低端的核心来说，能演绎到如此的程度也是一般的显卡厂商所做不到或者是不愿做的。不过显卡唯一的遗憾就是没能提供HDMI接口的支持，从某种场合来说有点浪费G86-303的显示核心，用户要想支持HDMI则还需要花40元左右购买一个DVI to HDMI的转接头。据悉，太阳花这款产品将在近期上市，请大家继续关注泡泡网显卡频道的相关行情报道。
