不仅是性能的进步 浅谈AMD Spider平台(3)http://www.sina.com.cn 2007年11月23日 10:41 IT168.com

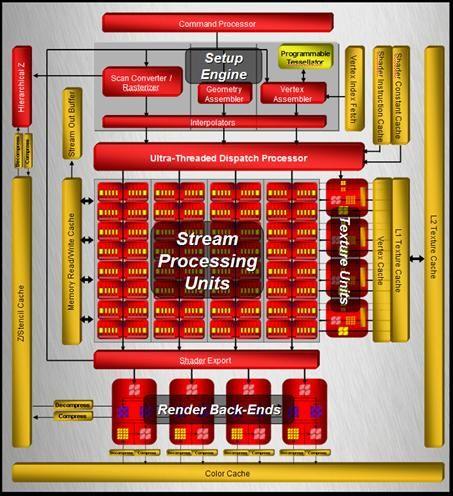

先进的GPU架构 与R600相比,RV670在架构上的变化非常小,在最重要的流处理器个数上没有缩水这保证了RV670与R600的性能在周边规格不变的情况下性能不会有太大出入。而由于和NVIDIA架构不同,流处理器频率与核心频率完全一致,所以总体来说与产品性能相关的还有另两个参数:核心频率与显存带宽。
从官方提供的数据来看,由于采用了55nm工艺即便是Radeon HD3850频率也达到了680MHz之高,而HD3870的频率则有780MHz,所以在核心部分RV670绝不比R600弱。在显存带宽方面,RV670只支持256bit,而R600支持512bit,这成为大家最为关心的一个参数。

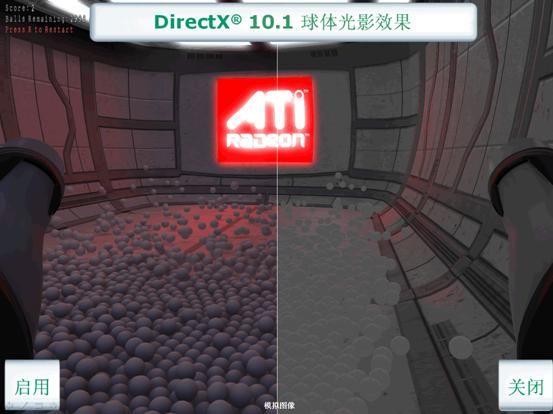

与竞争对手同级别产品G92(8800GT)相比,它们都拥有256bit的显存带宽,而RV670相对R600没有减少流处理器数量;G92相对前一代产品,根据性能需求灵活调整了流处理器数量(8800GTX 128个、8800GTS 96个)至112个。由于两家对统一架构的方向有所不同,所以在参数方面数字不能正面对比,其中差别只能由整体性能来体现了。 关于DirectX10.1,ATI给我们列出了如下表格和一个简单的应用环境的图片。从列表对比看,DirectX10.1有DirectX10有众多的不同。

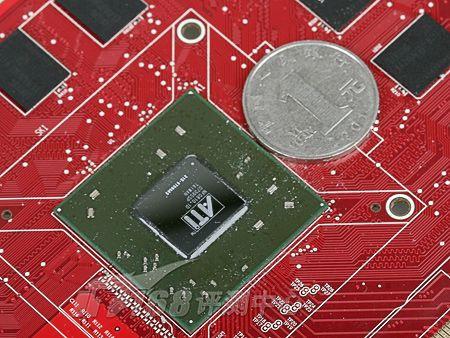

55nm!这是ATi在一年内第三次提升半导体制造工艺,前两次是在半年前的R600推出时的80nm和RV630采用65nm工艺,对于AMD/ATi和NVIDIA这样无晶元制造工厂的企业来说采用更新的工艺需要付出更多的心血甚至遇到更多的风险(AMD的工厂不制造ATi的芯片),但得到的回报也更立竿见影。 55nm让ATi的RV670尺寸大大减少,对于无晶元工厂的ATi来说将大大减少成本。由于RV670相对R600从架构上基本没有发生变化,所以这次单纯工艺上的提升相比RV630(架构+工艺同时革新,难度更大)的诞生顺利地多,研发难度也小得多,直接受益非常可观。 具体的说,使用最新工艺让RV670核心面积为190mm2。以一块300mm晶圆为例,能造出大概300个的RV670芯片,而同样用来制造320mm2 G92芯片的话只能造出大概180个,这个数字差距相当大。在同一块晶圆上切出越多的芯片意味着制造成本更低。
由于芯片方面近一倍的理论成本优势,HD3850的价格会非常惊人。从目前情况来看,迪兰恒进公开表示HD3850第一批公版512MB产品售价将在1499元。整体来看,HD3850 512MB 公版价格最高大概会在1599元。而非公版的会更低,最为吸引人的是256MB的非公版HD3850,价格肯定会在1200元以内,甚至杀至999元。
