只欠东风 AMD 7系列交火主板解析详测(8)

捷波悍马HA03主板

　　捷波悍马系列是AM2平台非常受关注的主板产品，这次我们有幸拿到了悍马基于AMD 790X芯片组的HA03主板悍马HA03主板的工程样板。主板采用AM2+接口，支持新一代HT 3.0传输总线和PCI-E 2.0规格，可以完整支持AMD下一代全系列桌面级K10处理器，包括Phenom FX、Phenom X4以及Phenom X2处理器，同时也向下兼容目前市面上所有的AM2处理器。

　　HA03主板的“悍马”特质非常显著，毫无缩减的全尺寸ATX大板，湖蓝色PCB，黄色接插件，不过在全固态电容上进行了全面升级，捷波主板上常见的台湾立隆电容全部被更换为了红色的富士通固态电容，相对而言更加讨好超频玩家。

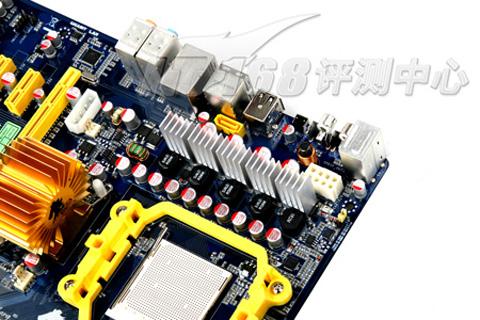

主板供电模块

　　供电电路的设计完全延续了悍马的风格，一贯的五相模块保证了超频后系统的稳定，一字排开的输出电容看上去颇有气势，这种IC设计方案现在我们在很多超频主板上都可以看到。

790X北桥芯片

主板内存插槽

　　在内存方面，悍马HA03板载四条DIMM插槽，支持最多8GB的DDR2 1066/800/667内存，对更高频率的内存支持满足了用户对超频的需求。

扩展插槽

　　AMD 7系列芯片组提供了对PCI-E 2.0的支持，悍马HA03也不例外，两条PCI-E 16X显卡插槽运行在PCI-E 2.0标准的8X速率下，事实上提供的带宽和PCI-E 1.0时代的16X是完全一致的，为每条16GB/s的传输速率，这一点与双16X的AMD 570X芯片组没有任何区别，仍然可以满足当前顶级显卡组件CrossFire的需求。

南桥芯片仍然为SB600

磁盘接口

　　SB600南桥芯片提供了四个SATA接口和一个IDE接口，而悍马HA03板载了第三方磁盘芯片，提供额外的三个SATA接口和一个e-SATA接口，满足多磁盘设备的使用需求。

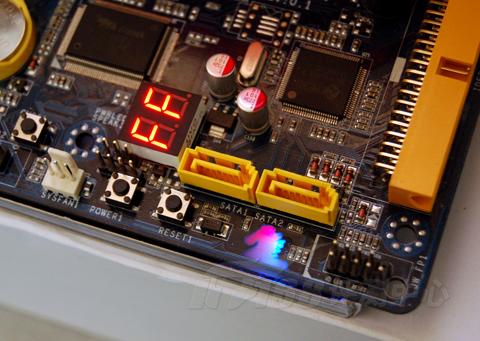

标志灯

　　在DeBug灯附近我们看到了熟悉的悍马标志，捷波在这里安置了电源和硬盘灯，方便裸机使用的玩家辨别系统状态。此外，电源、重启以及CMOS三个微动开关也是一应俱全。

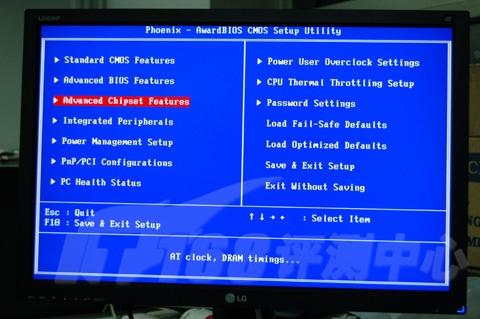

　　尽管捷波悍马HA03主板还是第一版的工程样板，不过BIOS提供的功能已经非常齐全了，在OverLock超频选项中已经集中了实用的调整项目，这也是悍马主板的一贯特色，再次不再赘述。

内存调节选项

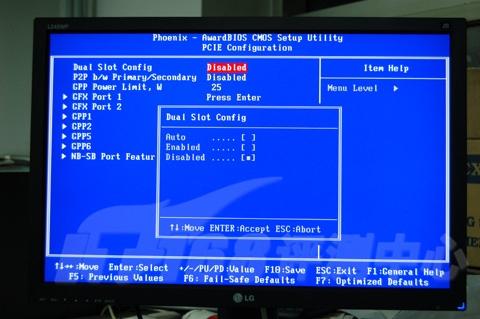

只有开启这个选项才能启动CrossFire

　　由于市面上的AMD 580X主板产品多数在出厂时就已经破解为双PCI-E 16X（1.0版）显卡接口，因此是不需要任何硬件跳线或者是BIOS调整就可以实现交火的。而在这款790X主板上，由于单双卡运行时的PCI-E 16X插槽的速度并不是一样的，所以在开启CrossFire的时候需要在BIOS选项中将Dual Slot Config选项打开，操作系统才能正确识别双卡。

　　而由于我们并没有使用支持HyperTransport 3.0技术的羿龙系列处理器，因此在主板BIOS的频率调节中并没有看到3.0标准的高频率，最高调整幅度仍然为1GHz，也就是目前HyperTransport 2.0的标准。

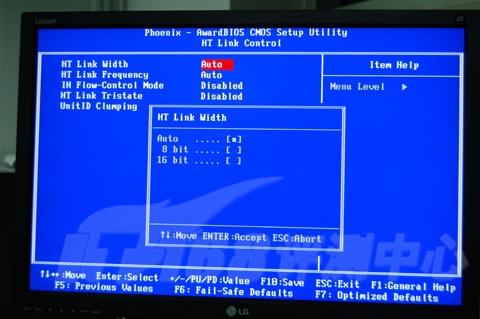

HT频宽也仅有16Bit
