Spider的灵魂 AMD 790FX芯片组全面解析(5)

　　华硕M3A32-MVP Deluxe

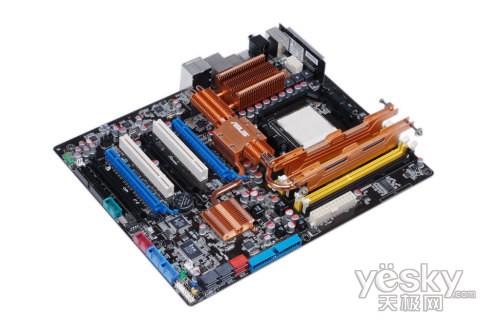

　　华硕M3A32-MVP Deluxe采用的是AMD 790FX + SB600的南北桥搭配，从华硕M3A32-MVP Deluxe的命名方式来看，很明显这是一款定位于高端用户的豪华主板，这点也可以从华硕M3A32-MVP Deluxe的外包装和主板的整体风格便可以很明显的看出来。超酷的黑色PCB板+一体式纯铜散热导管+全固态铝壳电容供电，则是这款华硕M3A32-MVP Deluxe给人印象最为深刻的地方。

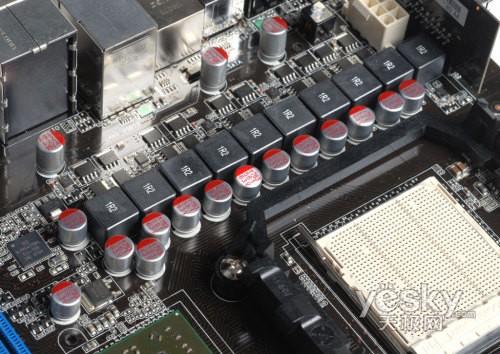

　　处理器供电部分，华硕M3A32-MVP Deluxe采用了十相回路供电设计，其中八相为处理器供电，另外两相为内存控制器和HT总线进行供电。华硕十相电源设计提供高效率的运行，比其它常规电源解决方案有更低温度(至少15℃)。主板减少输入输出电流波动，可让CPU降低高功率电压风险，更有瞬间变化与稳定性的优点，特别有利于CPU需要更多的电流来立即重载或达到超频模式。

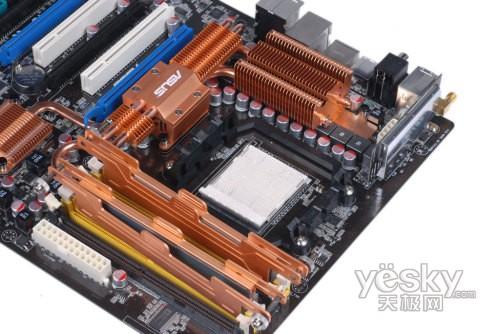

　　导热管的设计是为了将芯片组散发的热导引至散热片，再通过CPU风扇制造的气流带走热气，华硕采用铜制的导热管与散热片，以达到最佳散热的效果。无风扇散热设计是目前最稳定可靠的散热解决方案之一。

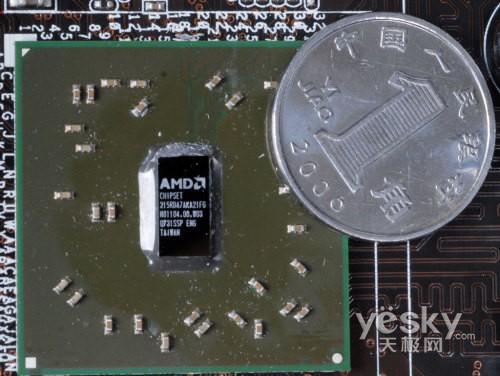

　　AMD 790FX北桥芯片，上文中已经对AMD 790FX芯片的各项特性进行了详细的解析，故在这里不再重复。

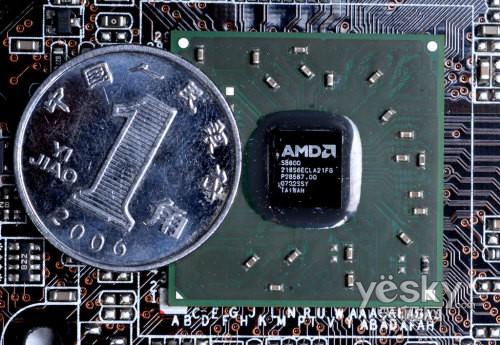

　　与AMD 790FX北桥芯片相搭配的是AMD SB600南桥芯片。SB600相对之前的产品来说最大的改进在于磁盘性能，在SB400南桥上最为人诟病是USB性能，SB450是在修正了SB400一些BUG基础上加入了HDA音效，磁盘性能还是维持在SB400的1.5Gbps SATA x 4上。因此SB600针对磁盘性能进行了改进，添加了AHCI接口，使得使用该接口的NCQ技术硬盘可以得到支持，另外SATA接口的传输速率由原来的1.5Gbps提升到3.0Gbps，支持RAID 0，1，10。IDE减少为1个Channel，USB接口数量提高到10个。IDE接口缩减为一组，这对拥有较多IDE设备的用户来说可能显得不是那么的方便。

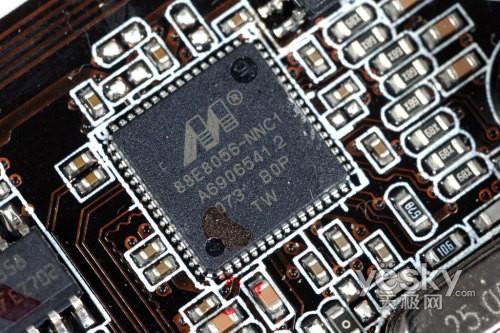

　　网络控制部分，华硕M3A32-MVP Deluxe采用的是Marvell公司的88E8056网络控制芯片，能够提供千兆网络输出，并且这颗88E8056芯片均是运行在PCI-E x1总线之上，带宽相较PCI总线来说要高出不少，可拥有更好的数据传输能力。

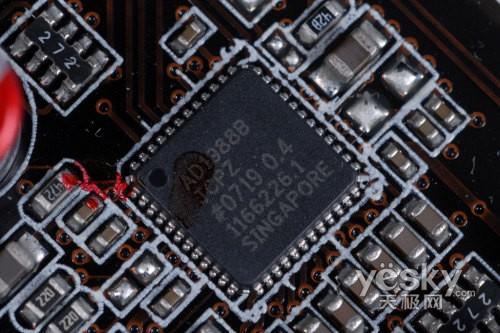

　　音效部分，华硕M3A32-MVP Deluxe采用的是Analog Devices公司的AD1988B Codec芯片，能够提供高品质的8声道音效输出，支持HD Audio。

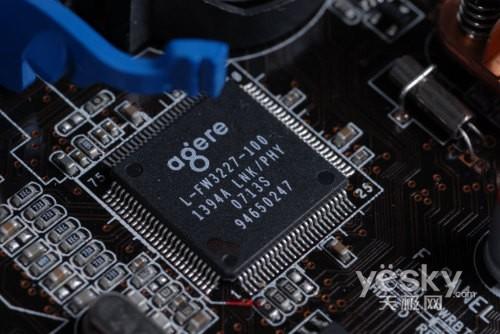

　　agere L-FW3227-100 IEEE 1394A控制芯片，能够提供IEEE 1394A输出接口，藉由IEEE 1394A介面可以连接各种数位音效或影像装置，如录影机、储存周边设备或MP3随身听等多种装置。

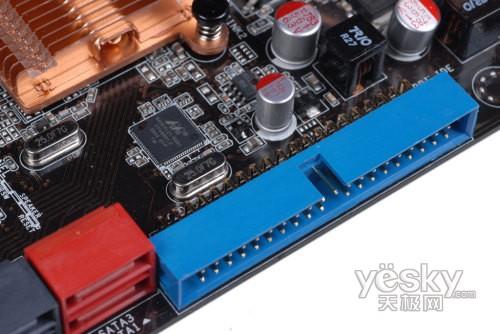

　　存储方面，华硕M3A32-MVP Deluxe提供了六组SATA2接口和一组IDE接口，其中四组SATA2接口和一组IDE接口由SB600南桥提供，其余两组SATA2接口则由Marvell公司的88SE6121芯片提供。

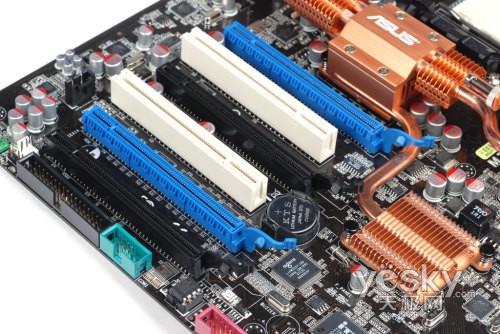

　　扩展插槽方面，华硕M3A32-MVP Deluxe提供了四条PCI-E x16插槽以及两条PCI插槽，扩展能力相当不错。华硕M3A32-MVP Deluxe支持AMD的CrossFireX多显卡互联技术，当用户使用的是四片显卡时，每片显卡是运行在PCI-E x8的带宽之上，当用户使用的是两片显卡时，每片显卡是运行在PCI-E x16的带宽之上。

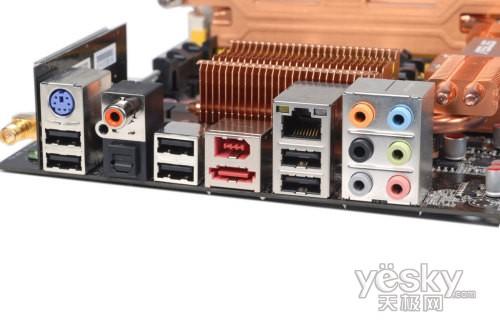

　　背面输出接口部分，华硕M3A32-MVP Deluxe去掉了如今已经不太常用的PS2鼠标接口、串口和并口，提供的是1 x PS/2键盘接口、1 x S/PDIF(同轴+光纤)输出接口、1 x 外部e-SATA接口、1 x IEEE1394接口、1 x RJ45局域网插孔、6x USB 2.0/1.1接口和八声道音频输出接口。此外华硕M3A32-MVP Deluxe还内建了WiFi-AP Solo无线网络模块，可以帮助用户省下添购WiFi AP的成本。
