不仅仅够用!多彩超霸节能版DLP-450A电源赏析

　　半年前的Intel ATX 2.3规范完全是为了满足目前显卡功耗过大、CPU功耗明显降低而推出的。在Intel ATX 2.2版本规范中，搭建SLI或者CF双卡互连平台往往需要功率非常大的电源，但实际整个平台的实际功耗远没有达到电源的额定功率。造成这个现象的原因是Intel ATX 2.2对显卡功耗供电不足，特别是双卡互连平台往往需要功率非常大的电源才能带动平台的现象。而今年四月推出的Intel ATX 2.3版本规范就增强了为显卡供电的＋12V1电路输出。

　　近段时间随着国内各大电源厂商纷纷推出Intel ATX 2.3版本规范电源后，多彩也陆续发布了多款新版本电源，其中就有我们今天要给大家介绍的超霸系列的DLP-450A。

　　按照Intel ATX 2.3规范要求，300W以下级别仅分别为180W/250W/270W三个不同功率级别，这三个功率级别均只要求单路＋12V输出，这完全是考虑到当前众多主流CPU功耗相当低的原因。而包括300W在内的以上功率级别则要求提供双＋12V输出。多彩超霸节能版DLP-450A则是一款额定功率达到300W的ATX 2.3版本电源，因此具备双＋12V输出。

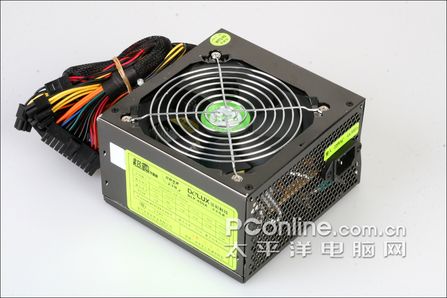

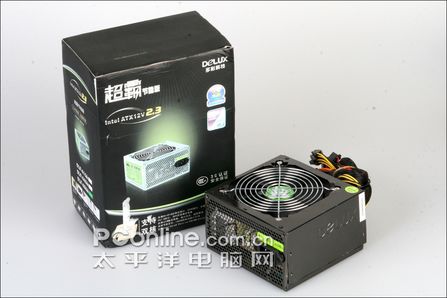

　　多彩DLP-450A外壳采用了抛光镀镍处理，整体给人感觉相当气派。但可能考虑到节约成本的原因，这款电源并没有采用透明LED风扇，给人的感觉更为实际、朴实。需要说明的是这款电源采用单端正激式（即Forward）线路设计，这个设计的好处是可明显减少外围元器件数量，集成度更高，从而减低元件出故障几率和改善散热效能。此外，该电源内置过压、过流、欠压、短路、过载护技术及防雷击设计。

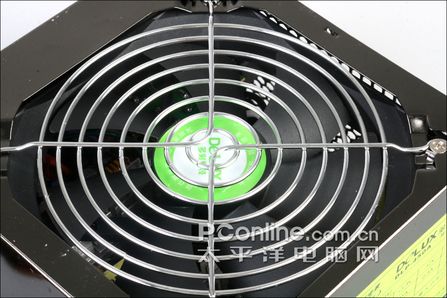

　　12cm“大风车”是当前不少电源的流行设计，这款电源也不例外。12cm风扇较8cm风扇的好处是减少一定噪音。

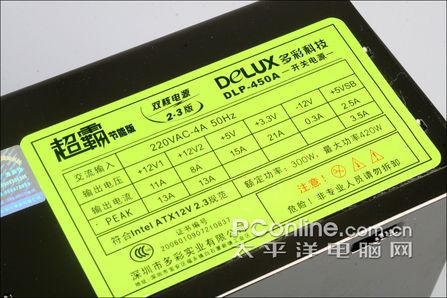

　　从电源的铭牌来看，这款电源符合Intel ATX 2.3规范，提供双+12V电路输出，其中为显卡等PCI/PCI-E供电的＋12V1输出为11A，峰值为13A。而为CPU供电的＋12V2输出为8A，峰值为13A。

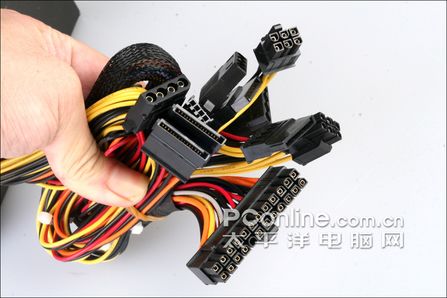

　　接口方面，这款电源提供20+4pin主电源接口，12V辅助电源为4+4pin设计，并提供显卡用的6pin接口，并提供四个SATA接口、三个D 4pin接口和一个软驱接口。完全可满足用户搭建RAID 0/1平台。

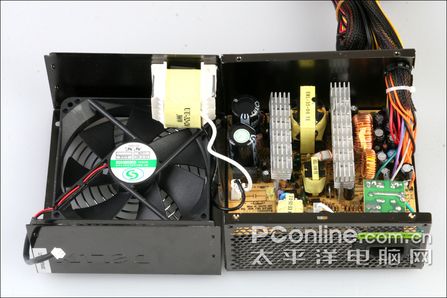

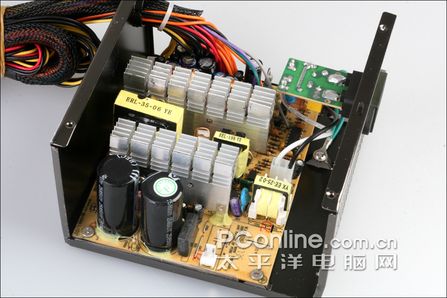

　　拆开电源后，我们可以看到该电源采用的是被动式PFC电路，该电路设计于电源上盖钢板上，而电源主PCB板的用料则较为简约，相信是采用单端正激式（即Forward）线路设计所带来的好处。

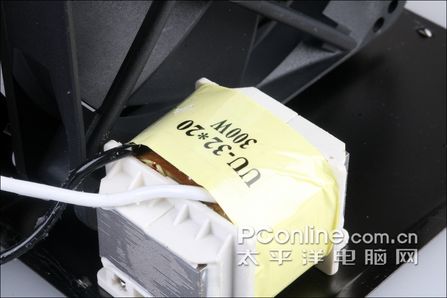

　　从被动PFC电路上我们可以看到“300W”的标识，并能看到内部的铜线。

　　和当前的板卡发展潮流一致，电源内部用料也在朝简约化方向发展。其最大的原因是电路设计的改进可在一定程度上减少滤波、变压元件的数量。

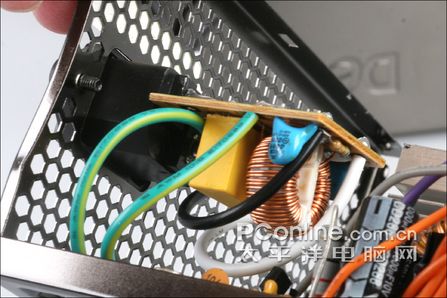

完整的一级EMI电路由差模电感、Y电容、X电容组成

　　二级EMI电路由供模电感和Y电容组成，省略了X电容。

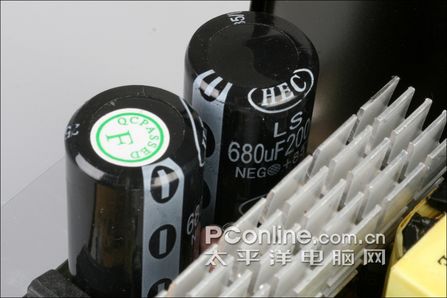

　　高压滤波电容采用了两颗HEC电容组成，容量为680uF，电压为200V。

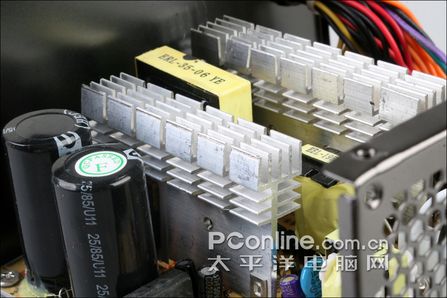

散热片特写

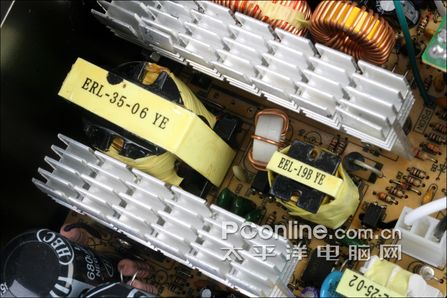

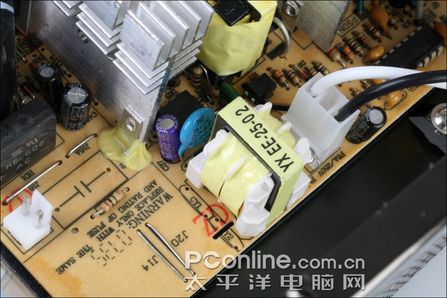

　　开关电路，由开关管和开关高频变压器组成。

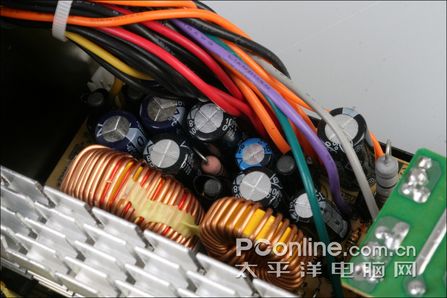

　　低压滤波电路，采用了两个扼流电感线圈和大量低压滤波电容构成。

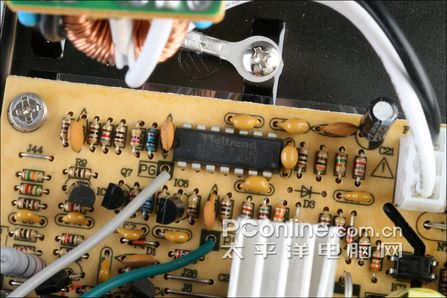

　　电源主控芯片采用了台湾伟诠科技的WT7525芯片，该芯片除了负责交流电转直流电的工作外，还提供过压、过载电流保护功能。

　　PConline评测室总结：多彩超霸节能版DLP-450A电源做工用料方面虽称不上豪华、奢侈，但也相当扎实，其中并没有明显的缩水情况。从电源的接口来看，这款电源可满足中端主流配置需求，即可满足中高端单显卡供电要求，也能满足用户搭建磁盘阵列的需求。目前这款显卡的上市价在278元左右，喜欢它的朋友不妨到市场看看。
