常青树开新花 长城双卡电源详细测试(3)

　　电源内部结构

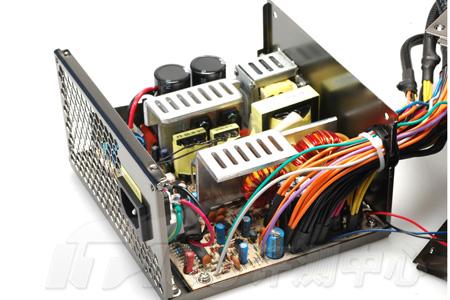

　　当笔者拆开长城双卡王专业版的外壳之后，其内部结构尽览，此款电源内部结构整洁兼用料十足，电源电子元件排列整齐布局合理，进一步体现大厂的制作风范。

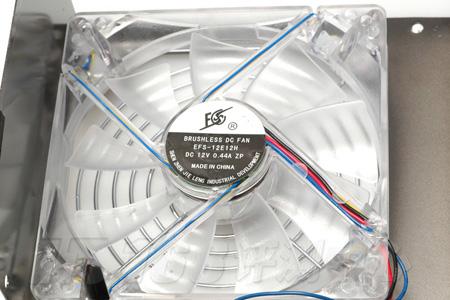

　　深圳杰灵科技生产的12CM风扇，DC 12V 0.44A的风扇参数来看噪音是无可避免的，但是长城双卡王专业版具备温控技术，因此风扇转速因电源负载而定，轻负载情况下风扇转速会降到相当低，噪音方面还是令人满意的。

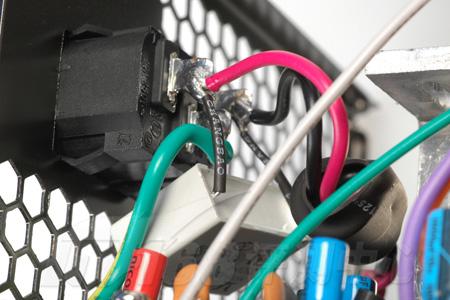

　　作为电源第一关卡的EMI滤波电路尤关重要，完善的设计更有效过滤市电中的高频干扰和突发脉冲，一级EMI电路设计在市电接入口处，长城双卡王专业版的一级EMI电路设计还是很扎实的，一颗差模滤波电容稳守电源输入的第一关，而且经过一级EMI滤波电路后的线材还采用了电磁干扰抑制磁环，可以有效提高电源内部的抗干扰能力，尽量避免信号失真的情况发生以及减少电源对外界的电磁干扰。

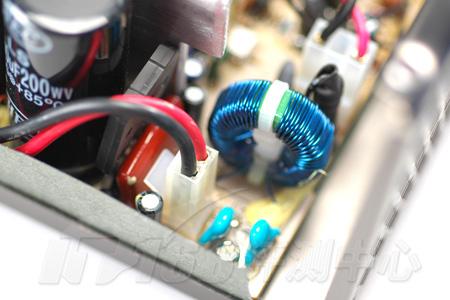

　　二级EMI滤波电路，采用硕大的扼流电感线圈以及二极管对交流电进行整流而转换成为直流电，扎实的完整EMI滤波电路，有效过滤市电高频干扰与突发脉冲，使输出的电流更纯净，减少开关电源对外界的电磁干扰，更纯净的电流有效避免产生的电磁干扰影响到电源内部其他元件，而且可避免电磁对人体带来的辐射。

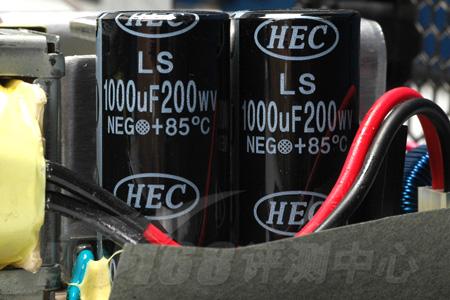

　　高压滤波电路部分采用了两颗硕大的HEC LS系列大烟囱电容，规格为1000uF200WV，用料相当出色，作为一款额定功率400W的电源采用如此的用料，实在是非常罕见，这种设计更有利于电源的峰值输出更高，在长期运行高功率情况下也有一定程度起到保护作用。

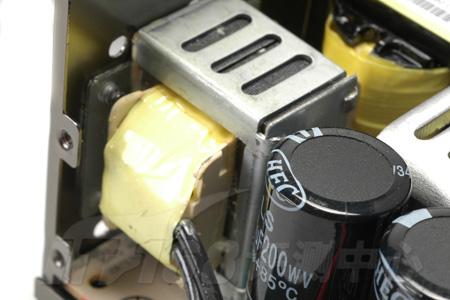

　　长城双卡王专业版的PFC电路方面，采用了笔者也感到意外的被动PFC电路。额定功率400W电源采用被动PFC电路意味着功率因素校正方面性能不足，而且在Intel ATX12V 2.3版电源标准普及的现今时世，此款新电源产品采用被动PFC电路多少会令到我们消费者感到意外。反观来看，主动PFC与被动PFC，被动PFC电路更具有性价比的优势，虽然被动PFC电路在功率因素校正方面不如主动PFC，却被动PFC电路功率稍低对电源整体功率输出并没有太大的影响，更低廉的成本更显价格优势。

　　保护电路方面采用了日本LAMBDA生产的AS339P-E1与AZ7500EP-E1保护IC，提供过压、过功率、短路、过电流、负压、过温度保护功能，真正实现长城双卡王专业版所标称的2+1重全功能保护技术，如此全面的保护技术使电源更耐用更安全，也保障了用户的安全。

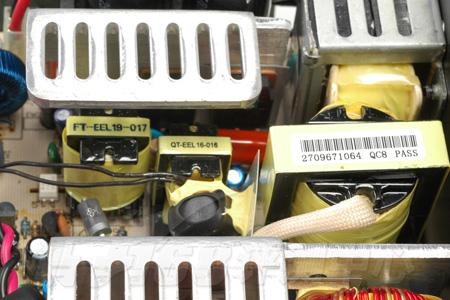

　　电源的变压器部分采用了常见的三变压器式设计，主变压器即高频开关变压器，一般从变压器的大小已经可以判断得出变压器的性能是否达标，此款变压器个子不小，而且按照额定功率400W电源的主变压器大小来看，此款变压器已经完全达标了。

　　外两个体型小一点的变压器分别是驱动变压器与待机电源变压器，驱动变压器作用在于将PWM控制芯片输出的信号对电路的电子开关闭合控制，经过主变压器产生感应电势，经整流电路输出+3.3V、+5V、-5V、+12V、-12V的电压，同时可以通过闭合电子开关电路对高压区与低压区进行物理隔离。

　　待机电源变压器则是一个完全相对独立的小型开关电路，其输出的电压是主电路电压，当电路中主机向电源输出零电平的检测信号时，主机则会停止工作处于待机状态，当主机再一次运作，电路则延迟几百毫秒输出+5VSB，向电源电路输出高电平信号，电源检测到信号之后实现唤醒功能。现在相当多一部分电源产品为了降低成本偷工减料，而长城双卡王专业版的变压器电路非常完整，更完善的变压器电路即使在电源断电或者自动关闭的情况下，也可以避免硬盘来不及移动至原位而划伤盘片。

　　变压器电路两侧采用厚实的散热片，在运行的时候散热片迅速吸走热量再由风扇排出，确保电源内部散热过关！

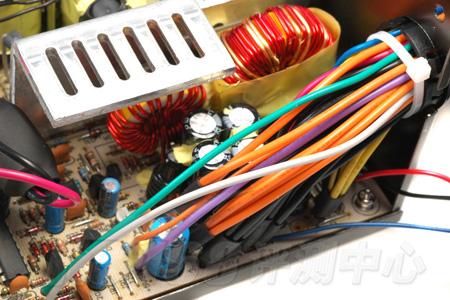

　　电源的低压滤波电路也就是电源的最后关卡，作为电流直接输出到主机的工序当然也不能有丝毫马虎，低压滤波部分主要是把过滤完毕的高压直流电过滤成为更加纯净稳定的低压电流，长城双卡王专业版采用了两颗大型扼流电感线圈以及大量低压滤波电解电容进行电流滤波，如此扎实的做工和不惜成本的用料确保输出的电流纯净稳定。
