提防主板缩水 CPU供电模块优劣分析http://www.sina.com.cn 2007年10月31日 09:50 IT168.com
几年前，主板“爆电容”事件被炒得沸沸腾腾。很多电脑用户和入门级DIY玩家，正是在那个事件之后，才学会在挑选主板的时候，重点留意主板供电模块的用料和设计。当然，这当中也厂商宣传的功劳，事关不少主板品牌为了突出旗下产品的品质，都会在产品广告当中，重点介绍主板的用料和设计，特别是针对CPU供电模块这部分。

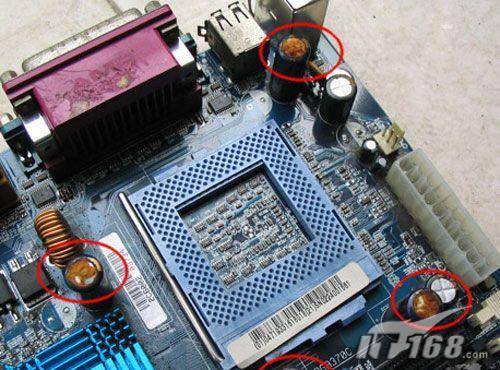

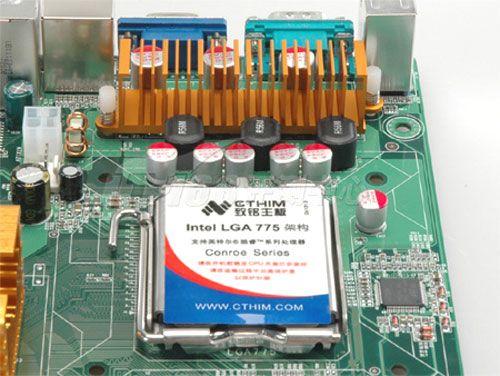

“爆电容”事件影响深远 另一方面，越来越多主板是选择以“超频”作为其主要卖点，而CPU供电模块的优劣，将直接影响到平台的运行稳定性以及CPU的超频能力。作为消费者，大家除了可以通过观察CPU供电模块，来评估主板的性能和价格定位之外，还能够以此来判断主板是否存在配置缩水的情况。 主板动脉！CPU供电模块拆解 主板的CPU供电模块，也有人称之为CPU供电回路，通常是设置在主板CPU插槽的四周，其中超过8成主板的CPU供电模块，是放在CPU插槽的上方和右方。这个模块一般是由电路和散热系统两部分组成，其中前者是必要配置，不同主板之间的区别体现在设计和用料上面。而后者则不是必要配置，不少中低端档次的主板，都没有加入散热系统。与之相反的是，很多千元以上高档主板，厂商方面都是强化CPU供电模块的散热系统，包括普通金属散热片、热管甚至是风冷系统，都会出现CPU供电回路上面。
CPU供电模块的电路部分，通常都是采用相数设计方案，每相当中一般都会包含有电容、电感线圈和场效应管等电子元件。一块主板的做工好不好、用料如何、质量行不行，很多时候可以通过对供电模块相数设计的观察进行初步的判断。
