热管+全固电容！狙击手P35主板简测

作者：MarcAnthony 　 　　目前的热销型主板，AMD平台大体集中在500~600元区间，Intel阵营则盘踞在千元线上。AMD平台的主力强板无外乎两三个品牌、四五款产品，并无太大选择余地；Intel平台则不同，主板型号数不胜数、品牌多达七八家，就连其使用的芯片组都是异常丰富。由自家的P965、P35到nvidia的nForce 600系列竟能达到六七款之多。在这琳琅满目的千元主板面前，到底哪些产品才是真正适合我们硬件玩家的产品呢？

　　今天，笔者就为大家介绍一款适合风冷硬件玩家的千元内全能主板——双敏 狙击手AK42D。




　　从型号我们就能看出，双敏 狙击手AK42D主板来自归属于专属游戏和高性能玩家的狙击手系列。狙击手系列旨在为全球玩家打造最具性价比的优质超频游戏主板。这款狙击手AK42D就是其中的佼佼者。




　　狙击手AK42D基于intel最新的P35芯片组，以平易近人的价格提供完美的酷睿+双卡解决方案。

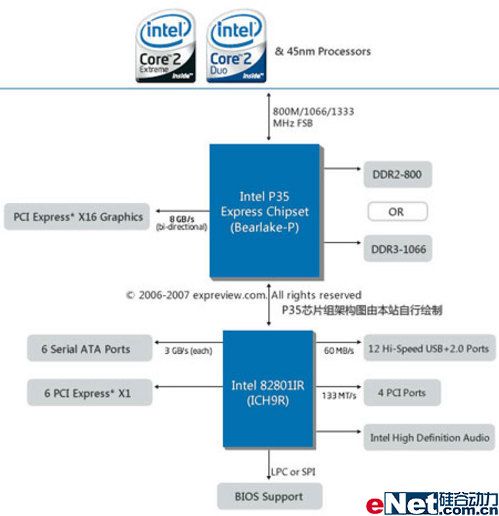

Intel P35芯片组架构示意

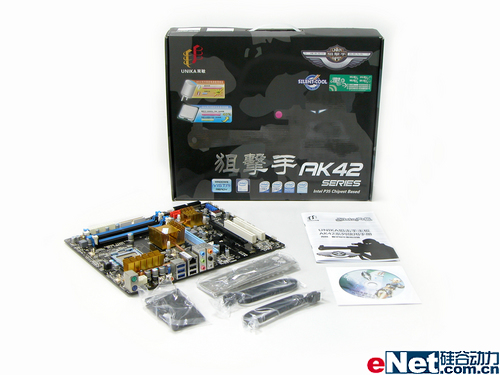

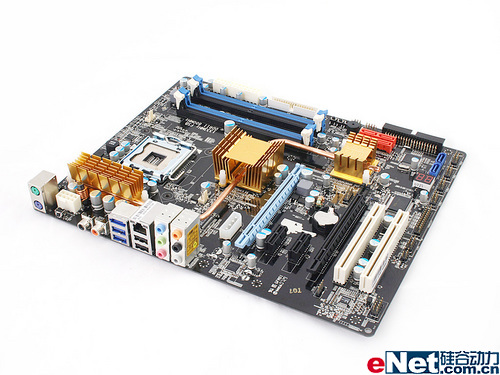

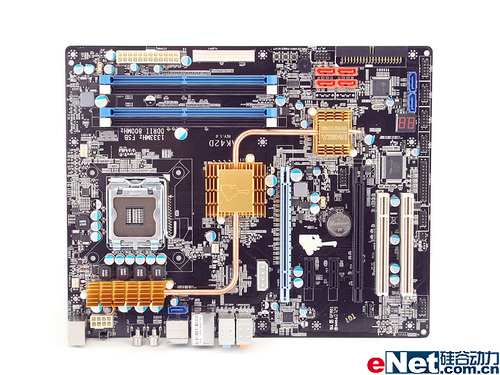

主板全貌
　　双敏这款狙击手AK42D主板采用黑色PCB板材，标准的ATX大板设计，基于Intel P35+ICH9芯片组，可支持LGA775架构的Core2 Quad/Core2 Extreme/Core2 Duo/Pentium D/Pentium 4等全系列Intel处理器，主板最高提供1333MHz前端总线，并向下兼容主流1066MHz/800MHz前端总线标准。主板支持CrossFire交叉火力技术，提供4条DIMM内存插槽，支持DDR2内存双通道。

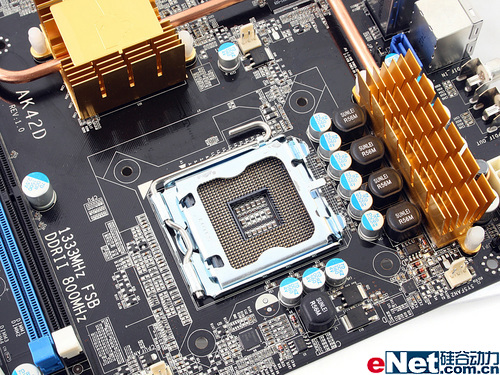

主板CPU供电部分
　　供电部分设计豪华，采用五相供电回路，封闭式电感线圈，搭配高品质铝制固态电容，具备出色的抗电磁干扰能力，并为供电MOSFET管部位覆盖散热片，保证为处理器输送稳定纯净的电流。

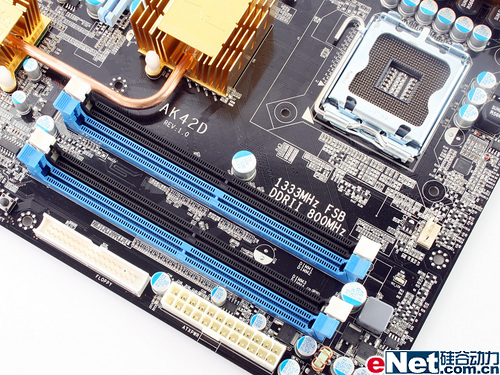

主板内存插槽部分
　　内存方面，双敏AK42D提供了4条DIMM内存插槽，可支持DDR2 667/800等主流内存规格，支持DDR2内存双通道技术，最大内存容量可达8GB，同时主板为内存插槽提供独立供电回路设计。

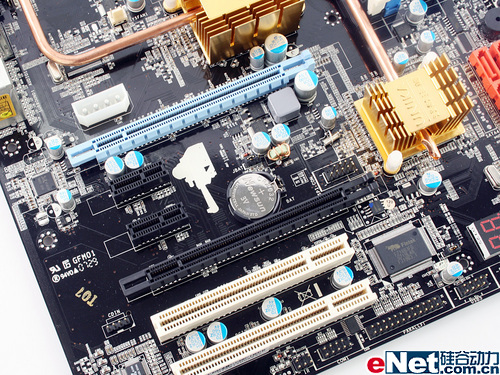

主板PCI扩展部分
　　扩展方面，主板提供了2条PCI-E X16显卡插槽，支持CrossFire交叉火力技术，并为显卡插槽提供独立供电回路，另提供了1组4PIN的板载供电接口，保证高端双卡平台的工作稳定性。主板还提供2条PCI-E X1插槽，以及2条PCI插槽，丰富的扩展插槽满足日后多扩展的使用需求。


主板I/O背板接口
　　主板I/O接口设计简洁实用，提供了标准PS/2键鼠接口，省去了老式LTP打印输出接口及视频接口，提供同轴音频输出接口，4组USB2.0接口，以及1个外接e-SATA接口，网卡及音频输出接口一应俱全，满足用户日常的实用需求。


　　浏览完双敏 狙击手AK42D的硬件配置，我们再来看看内部软件——BIOS部分。BIOS的全称是Basic Input/Output System，即为基础输出输入系统，作为主板的最基层控制系统，BIOS控制着主板上各个芯片和元部件，可以说BIOS就是主板的灵魂。

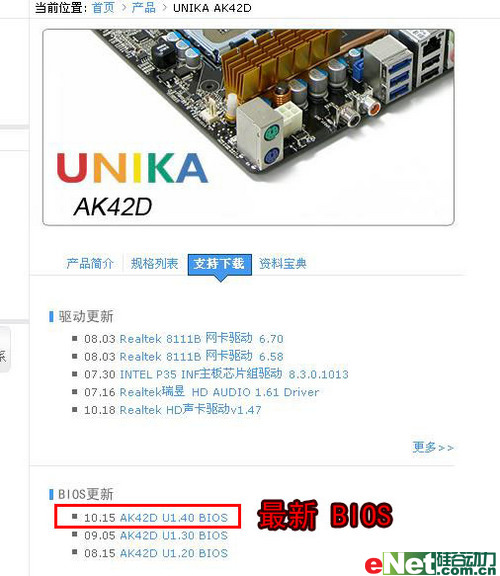

狙击手AK42D最新bios
　　10月12日，双敏在发布了这款主板最新的bios，下面我们就来对BIOS进行更新。

　　更新主板的BIOS可以在DOS下操作也可以在WINDOWS下操作。为求方便，我们在WINDOWS下用WINFLASH软件来对这款主板进行BIOS的刷新。


更新BIOS

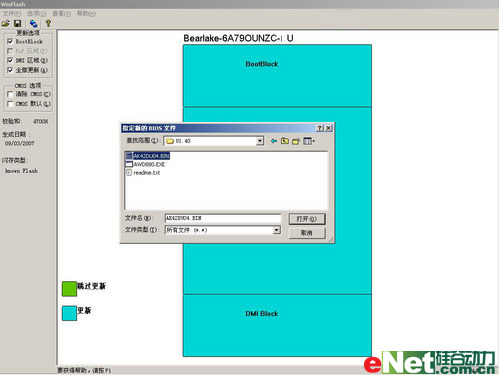

　　先把最新的U1.40版本BIOS下载到电脑里。更新BIOS的第一步当然就是用WINFLASH打开U1.40的bios文件。

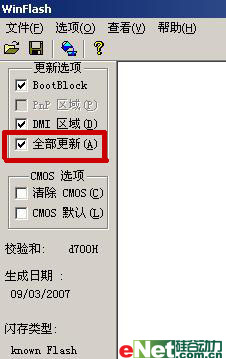

注意要把”全部更新”这个选项勾上

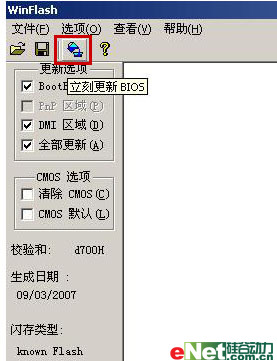

点击更新

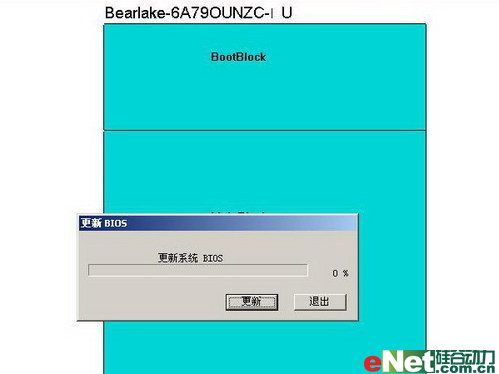

确认更新

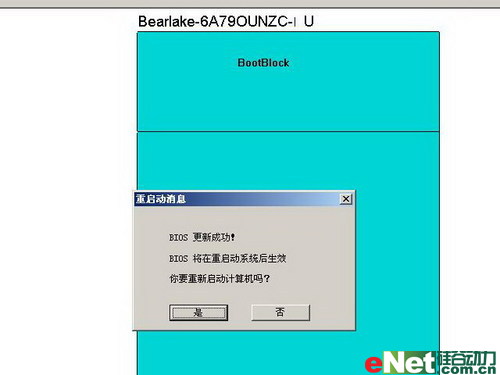

完成更新

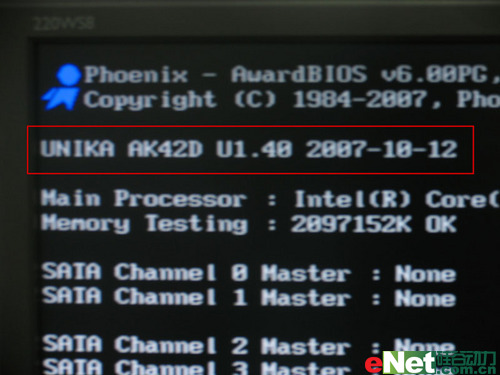

U1.40版的BIOS
　　经过以上步骤即可对主板的BIOS进行更新，完成后要重启再进入系统。我们可以看到，这款主板的BIOS已经刷成最新的版本。

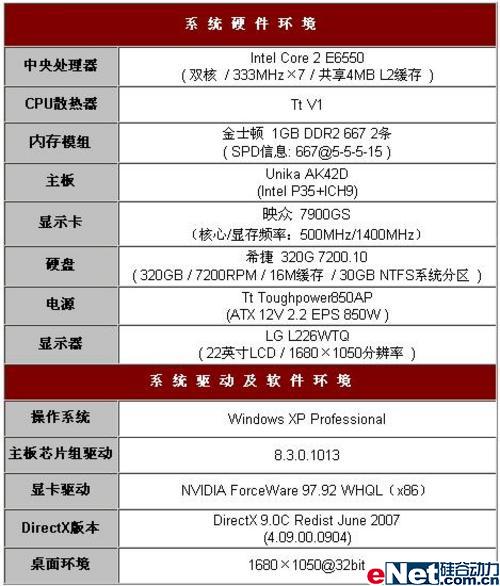

测试平台：


　　我们本次超频的目的是为了探寻在不加电压的情况下，双敏AK42D主板是否能把E6550的外频推到500MHz。本次测试选用的内存为极限频率1200MHz的金士顿小D9颗粒DDR2内存。

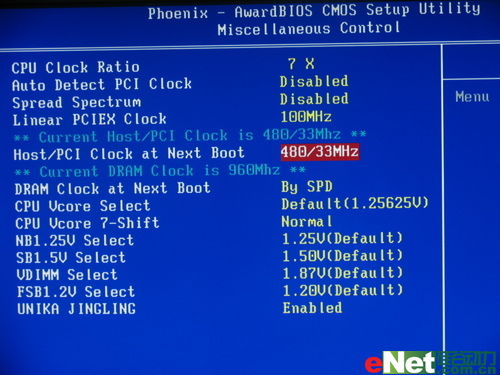

超频调整选项
　　BIOS中相关的超频调整选项在Miscellaneous Control里。从上图可以看到这款CPU的默认外频是333MHz，我们先小试牛刀，把外频往480MHz推，看看是否能成功。

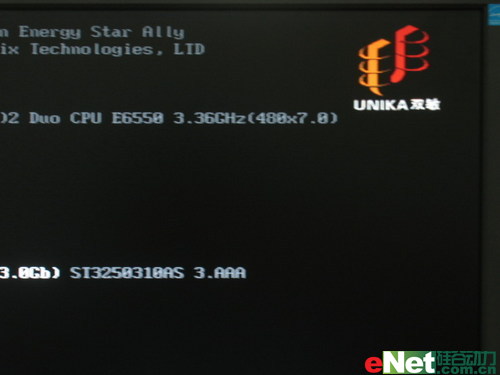

外频480MHz

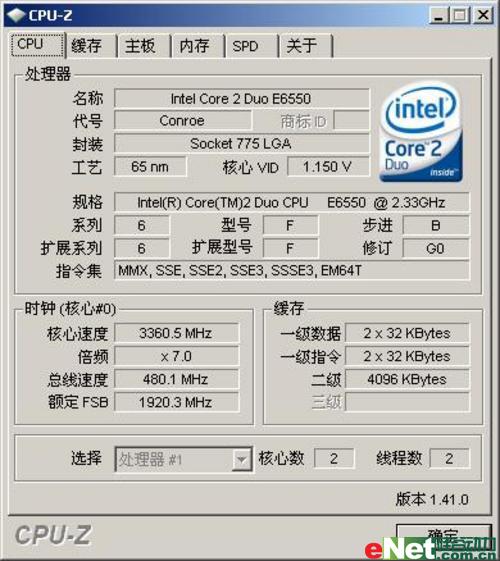

CPU-Z检测
　　系统重启后一切正常，看来让E6550冲击480MHz的外频对于狙击手AK42D来说只是小菜一碟。

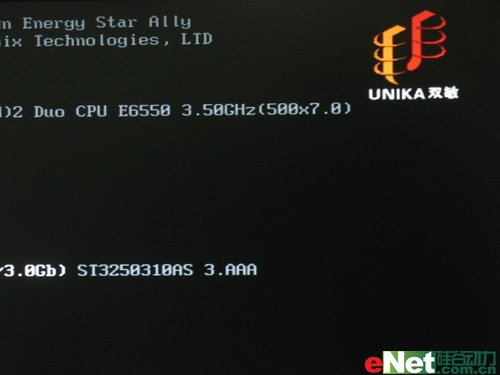

480MHz热身完毕，开始正式挑战500MHz

CPU-Z检测
　　进入BIOS重新调整CPU的外频到500MHz，设置、重启、自检、进入系统，一切正常！在不加压的情况下冲击500MHz外频成功！全固态电容的AK42D在超频性能的表现上非常出色。

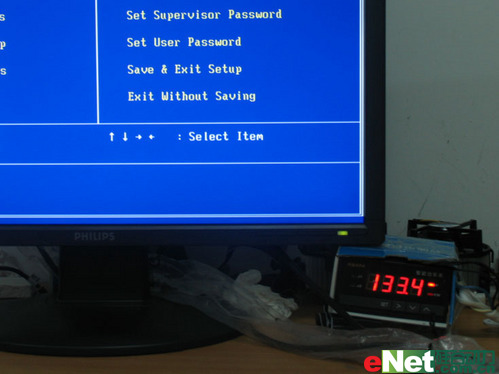

BIOS下的功耗

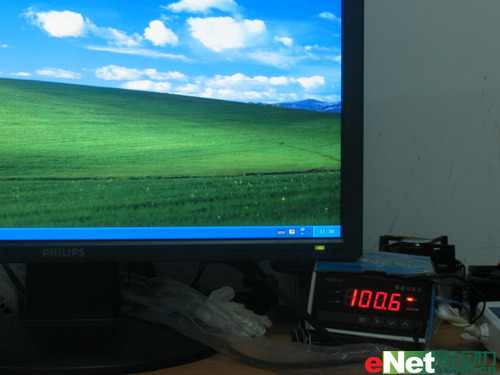

进入WINDOWS
　　从上图可以看到，这套用双敏狙击手AK42D主板搭建起来的平台功耗（不包括显示器的功耗），在BIOS的状态下为133.4W，而在进入操作系统后的默认证状态下功耗为100.6W。


　　最后我们来测试超频后E6550的两个核心在运行Super PI时达到的温度。

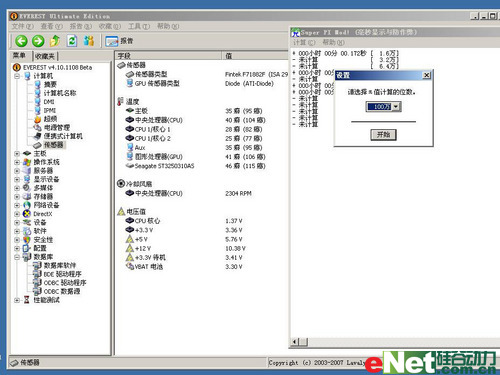

运行Super PI前的状态（点击放大）
　　系统空载程序前的温度状态如图所示，CPU两个核心的温度分别是28和25摄氏度。

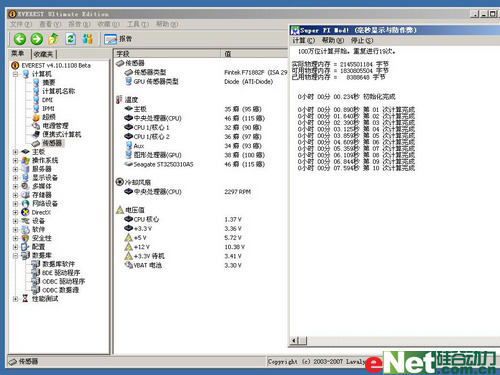

运行Super PI后的状态（点击放大）
　　系统运行单Super PI后的温度状态如图所示，两个核心的温度已经分别上升到32和36摄氏度。

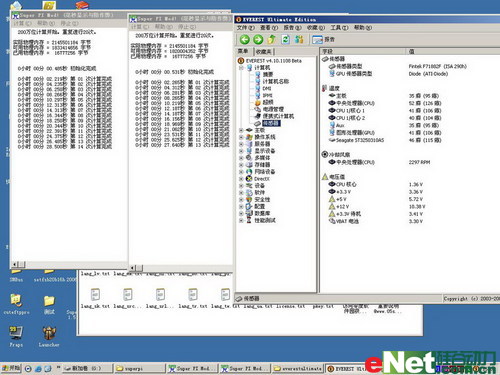

运行双Super PI后的状态（点击放大）
　　系统运行双Super PI后的温度状态如图所示，两个核心的温度已经分别达到41和40摄氏度。

评测总结：

　　通过这次的测试，我们可以看到在做工上，热管＋全固态电容设计的AK42D无疑在实际应用中有助于超频性能的提升；细节上，AK42D除了Debug灯之外，还增设了3个外置式按键有助于玩家更加容易操控整个产品，人性化十足。AK42D的硬件规格配置十分的奢华，外形设计个性十足，其内功则更是不凡，尤其是在丰富的超频BIOS设置上显露无疑。如果你也想体验一下DIY的激情，感受超频的快感，双敏狙击手AK42D绝对是不错的选择。
