厚积而发的精彩!长城首款2.3版电源抢先赏析

　　说今年的电源市场是INTEL ATX12V 2.3版年一点也不为过。自从intel于今年3月推出了全新一代的电源设计规范，将ATX12V、SFX12V、CFX12V、LFX12V、TFX12V统一为《桌面平台电源设计指南1.1版》、并将我们熟悉的ATX 12V电源规范升级到2.3版之后，在众多电源厂商的共同努力下，2.3版电源很快得以跟消费者见面，而我们天极网也第一时间送出了相关产品的评测，到今天，2.3版电源已经为消费者和市场所接受，并且取代2.2版成为消费者关注的热点。

　　但是，目前已经上市的众多2.3版电源中，并没有我们熟悉的长城电源的影子，作为国内老牌的一线电源企业，长城没有自己的2.3版电源实在出乎我们意料，为此笔者也曾数字询问过长城的市场人员，得到的答复是产品早已在研发中，只是2.3版是一个新规范，工程师希望能花多点时间进行探索，并不急着上产品。长城的这种对产品品质的坚持让笔者十分佩服，但市场上商机稍瞬即逝，长城迟迟没有自己的2.3版电源对于企业来说并不是什么好事。

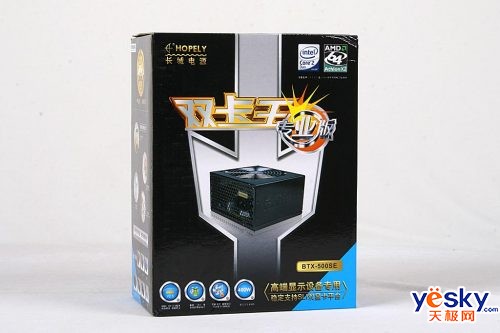

　　终于，在今年的国庆过后，长城上市了其首款2.3版电源——双卡王专业版BTX-500SE，并以408元的低价投入市场，对于一款额定功率为400W的电源来说价格十分喜人。在INTEL ATX12V 2.3版发布半年之后，长城会交出怎样的一份答卷呢？让我们一起来研究研究吧！

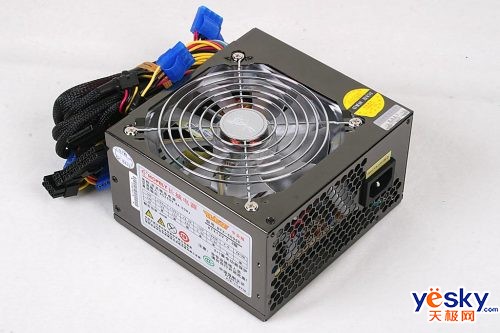

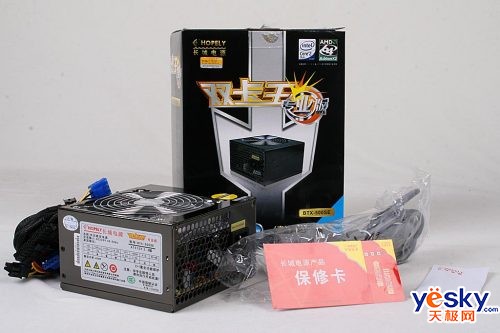

　　外观方面，长城BTX-500SE采用厚实的银灰色进口电解板外壳，工艺精湛，颇显大气。电源的额定功率为400W，最大功率500W，并超前地提供了两个6PIN PCI-E显卡供电接口，对于组建SLi或CoressFire系统的用户是一大福音，可以用较低的成本获得高端的性能。

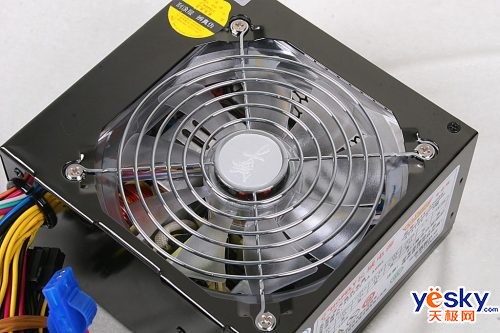

　　长城BTX-500SE配置的12CM智能型转速调节功能静音风扇，并在四个顶角处配有炫彩LED。测温装置整合于内置散热片附近，风扇转速时时调节。正常工作时，噪音控制在23分贝左右，也就是0.5米距离外，可忽略不计了，效果非常出色。

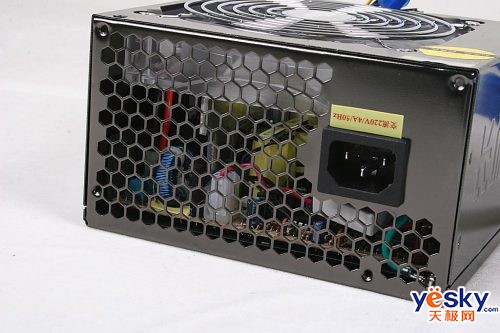

　　由于电源采用的是12CM大风扇倒吸风式散热，必须配合较为密集蜂窝式散热孔才能达到最佳散热效果，在长城BTX-500SE上我们也可以看到配备了相应的六角型散热孔为其散热，而且这些散热孔还采用了超低风阻通道设计，可使散热效果更为出色，噪音更低。

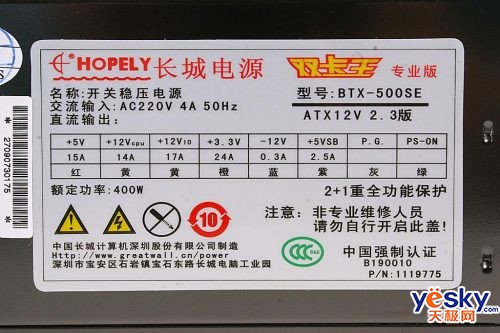

　　长城BTX-500SE铭牌一览：这款电源符合INTEL ATX12V 2.3版规范，额定输出功率高达400W，最大功率500W。其中，+12V1的输出能力降至14A，+12V2的输出能力则增至17A，满足现在高端大功耗显卡的需求，对于英特尔酷睿2、奔腾D和AMD 速龙64×2等高端双核处理器也均可提供完美支持。

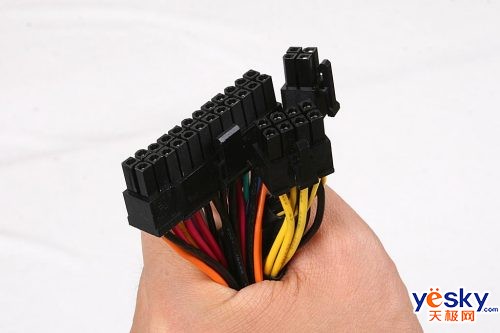

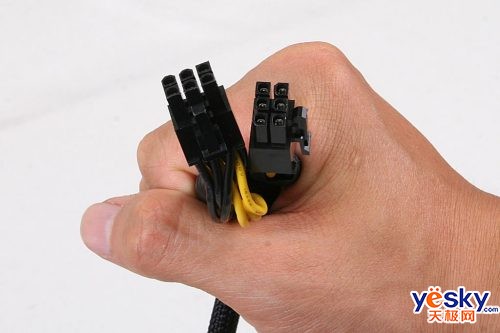

　　长城电源给人的感觉一向是用料做工非常扎实，典型的国企风格，连电源的线材都提供了非常丰富的接口，并且电源线全部使用高档的蛇皮网包扎，方便用户整理机箱内布线。电源的主板供电接口采用了一个活动式的20+4pin接口，也就是在20pin主板电源接口加上了一个小的4pin接口，这样既可以用在老主板上，又可以用在新平台上，一举两得。而辅助电源接口则采用4PIN+8PIN的完整解决方案，不仅可以满足服务器主板和普通主板的需求，也可满足2900XT这样需要8PIN供电接口的显卡使用。

　　早期显卡的供电都是用大4pin，但随着PCI-E显卡的功耗的增加，1组+12V已经不能满足高端显卡的需要了，于是，带有两组+12V输出的PCI-E显卡辅助供电接口也就诞生了。而长城这款BTX-500SE称为双卡王专业版，自然是为了那些高端的SLI/Crossfire用户而准备的了，电源共配备了两个6Pin PCI-E供电接口，可满足用户的不同需求。

　　存储接口方面长城BTX-500SE共提供了6个4PIN D型接口和4个SATA电源接口，共可支持10个存储设备，相当强悍，这也符合2.3版里关于提高周边设备供电能力的要求。但6/4这样分配接口不是很合理，目前几乎没有使用IDE硬盘组装新机的用户，SATA几乎一统天下，小编觉得保留2～3个大4PIN供电接口即可，剩余可全部换成SATA供电接口。

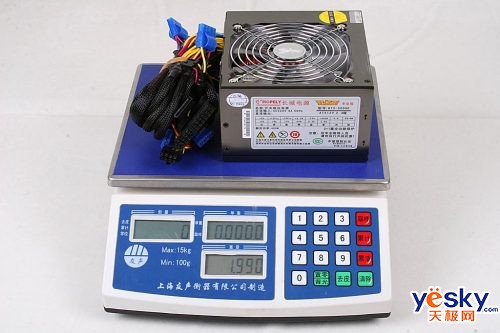

　　为了让读者更直观地了解电源的实际情况，我们对电源进行秤重，实测结果为1.990KG，重量相当可观。至于电源的重量对电源性能的影响，我们已经在《电源一斤多少钱？六款电源秤上见高低》一文中进行详细的描述，感兴趣的朋友可以点这里查看。

　　OK，了解了电源的重量后，我们再对电源继续进行一番详细的拆解，电源的内部依旧是我们熟悉的三区域设计，由两块7型散热片将三个区域分隔开，内部的做工用料依旧延续了长城一向的扎实风格，虽不花俏，但相当实用。

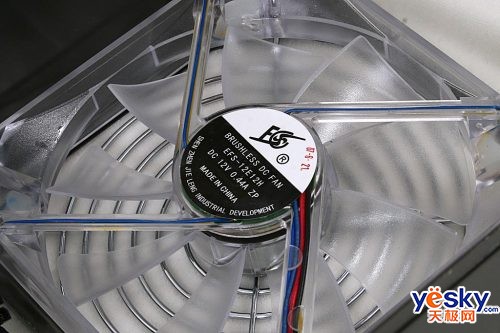

　　散热方面长城BTX-5OOSE所采用的风扇可是相当猛，规格达到12V 0.44A，并配以智能温控系统，既可使电源在满负荷工作的时候快速将热量散发出去，又可在轻载下控制电源工作的噪音，一举两得。另这款风扇的的四个顶角处还配有炫彩LED，工作的时候发出五颜六色的光芒，尽显个性。

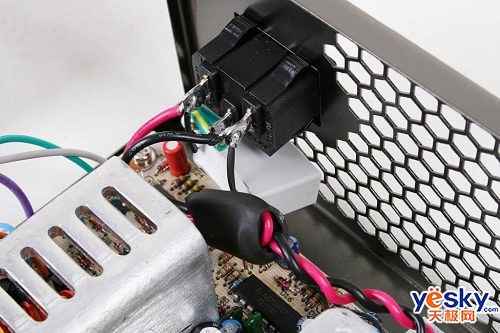

　　作为市电进入电源后的第一道关卡，EMI的作用是滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净，同时更重要的是避免电源中产生的电磁干扰泄漏到外部，干扰到其它电子元件和设备，更是防止影响人体的健康，同时也是我国3C强制认证项目之一。作为老牌的电源厂商，长城的EMI电路做得自然不会含糊，完整的两级式设计，其中一级EMI电路放置在市电接入处，采用了一个特种金属化膜电容进行基本的滤波。此外我们还看到电源线上采用了磁环设计，能够减少电磁波的产生和干扰。

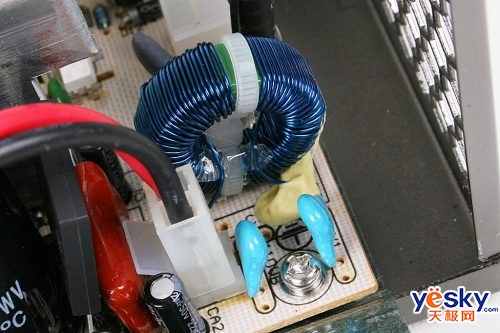

　　设计在电源主PCB板上的二级EMI电路由两个薄膜电容和一个电感组成，继续对经过一级EMI滤波后的市电进行过滤，这一步对于电源最终输出的电流是否纯净有着至关重要的影响。

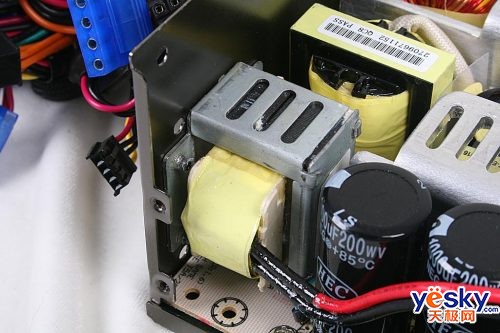

　　比较遗憾的是长城BTX-500SE并没有采用主动PFC设计，还是采用了常见的被动PFC电路，但硕大的PFC电感还是足以保证了功率校正的作用。

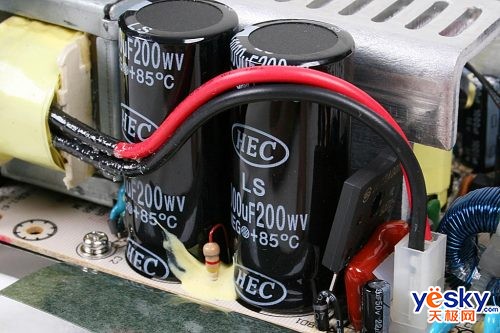

　　由于采用了被动PFC电路设计，因此对电源的高压滤波电容的要求较高，而长城这款BTX-500 P4采用了两颗1000uF 200V规格的大电容，用料相当豪华，要知道一些450W的被动PFC电源都没有用到如此大的滤波电容呢！在高压滤波电容旁边的是由4个整流二级管组成的黑色整流桥，负责将高压交流电整流成为高压波动直流电，再输送到高压电容滤波，成为较为平滑的高压直流电。

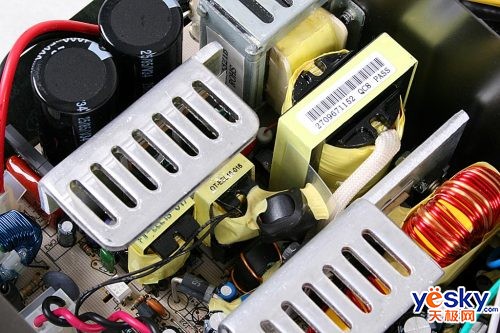

　　这款电源采用了传统的三变压器设计，其中主变压器个头很大，份量十足，确实有400W的输出能力。而其他两个小的分别是驱动变压器和待机变压器，驱动变压器是将PWM集成电路输出的控制信号进行放大以驱动开关管进行工作，同时还可以将开关管工作的高压区和集成电路工作的低压区进行物理隔离。待机电源变压器则完全是一套独立的小型开关电源，这就是我们所说的待机电路，其输出的电压为电源的主电路供电，同时通过+5VSB端输出到主板来实现唤醒功能。

　　在功能方面，长城BTX-500SE分别采用了两颗日本LAMBDA出品的AS339P-E1/AZ7500EP-E1 IC，对电源输出端提供例如过压、欠压、过流、断流等多级保护，实现长城特有2+1重全功能保护设计，最大限度地保证用户和电源的安全。

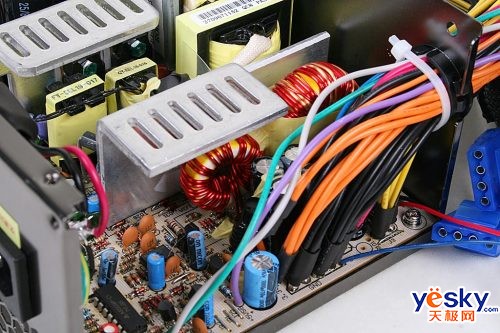

　　在经过前面的降压之后的低压脉动直流电仍然需要整流和滤波后才能输出纯净的电流供主机使用，这一步骤就要靠电源的低通滤波电路完成，低通滤波电路由许多二极管、电容和几颗硕大的电感组成，先通过二极管进一步滤除输出电流中掺杂的交流电，再通过主要由电容器组成的滤波电路进行最后的滤波工作。从图片上我们可以看到这款电源的低压滤波电路用料相当不错，保证了电源输出到主机的电流的纯净。

总结：

　　从前面的拆解分析来看，BTX-500SE依旧表现了长城一惯的扎实风格，做工一丝不苟，2+1重全功能保护设计让人放心。以往长城电源在线材和外观上设计上较为保守，但在BTX-500SE上我们则看到了较大的改观，丰富的线材和接口以及豪华的外观都在告诉我们长城这个传统的国企正在不断进步，笔者十分欣喜这种改变，可以说，这次BTX-500SE没有辜负我们的期望，交出了一份另人满意的答卷。

　　这次的拆解只是让读者对长城BTX-500SE有一个初步的了解，接下来我们天极网华南评测室会对这款电源进行详细的仪器测试，到底最终的测试成绩如何？被动PFC会不会对电源的效率造成影响？等等这些问题我们会第一时间为大家送上，敬请关注我们天极网机箱电源散热器频道，更多精彩咨讯等着您！
