完美显示器的有力支持 TFT技术详细讲解http://www.sina.com.cn 2007年10月11日 13:01 天极yesky
张硕
TFT全称Thin Film Transistor(薄膜晶体管)是有源矩阵类型液晶显示器AM-LCD中的 一种，TFT在液晶的背部设置特殊光管，可以“主动的”对屏幕上的各个独立的像素进行控 制，这也就是所谓的主动矩阵TFT(activematrixTFT)的来历，这样可以大大地提高反应时 间，一般TFT的反应时间比较快，约80ms，而STN则为200ms，如果要提高就会有闪烁现象发 生。而且由于TFT是主动式矩阵LCD可让液晶的排列方式具有记忆性，不会在电流消失后马 上恢复原状。TFT还改善了STN闪烁(水波纹)-模糊的现象有效地提高了播放动态画面的 能力。和STN相比，TFT有出色的色彩饱和度、还原能力和更高的对比度，但是缺点就是比 较耗电，而且成本也比较高。 伴随科学技术的发展 TFT(薄膜晶体管)显示器成本日渐降低，人们渴望拥有色泽饱满，画质鲜艳的屏幕需求的不断提高。 一定要用TFT么? 使用TFT无疑会增加显示器的成本，因为TFT彩色图形模块将每像素分为红绿蓝三种颜色，这就造成在连接控制，硬件开销和软件制作三方面比单色图形LCD模块需要更高的成本。而且，“单色”不一定是传统意义上的黑色和白色。根据背光和 LCD 材料的不同，单色包括黑色和白色、黄色、绿色、蓝色，以及中间的各种变化。 彩色无源LCD模块在一些条件下比TFT面板更具优势，但是TFT最大的优势是能够提供将近180度的可视角度，尽管彩色无源LCD模块不断完善，通常也只能提供70-80度的视角。如果在室外办公强烈的光线会让彩色无源模块显示效果大打折扣。

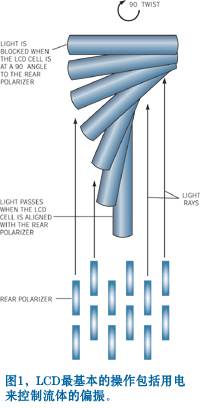

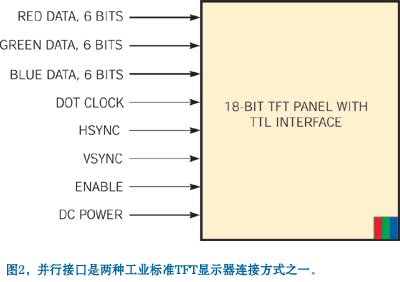

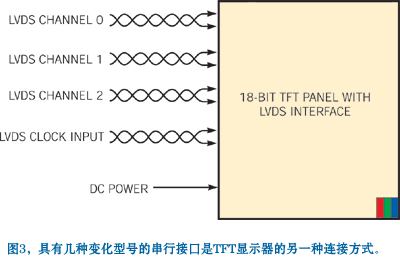

LCD呈现画面的原理是根据其内部材料以及一层或多层偏振层决定的，当两层偏振材料对齐时光线可以通过，而成90度角时光线被阻挡。显示器充电后电容器释放电压将显示器单元旋转90度这样就可以让光通过或者组织光。但是无源LCD单元旋转速度过慢无法适应快速运动图形。需要用晶体管来进行驱动，这样做的结果是方法复杂成本昂贵，但是完全可以处理高速运转图形的图像。这就是TFT液晶显示器。 TFT显示器的尺寸 选取尺寸时无源模块通过显示器的厂和宽决定尺寸，而TFT显示器需要测量对角线长度，这与测量CRT显示器方法相同。TFT 面板与显像管一样，具有几种近乎标准的尺寸或尺寸范围，包括 1.5 至 2.5 英寸(用于手机)、3.5 至 3.9 英寸(用于 PDA 和手持系统)、5.7 英寸、8.4 英寸、10.4 英寸、15 英寸、17 英寸、19 英寸、21.6 英寸、22英寸、24英寸等 这种尺寸变化情况也可能具有若干好处。21.6英寸液晶显示器刚上市就成为市场宠儿。这不仅仅是存在大量针对该尺寸 LCD 的应用。最总要的是厂商在切割这种尺寸的玻璃时成品率很高，同样的玻璃利用相同的切割技术切21.6英寸能够发挥玻璃最大的利用率，由于价格低廉尺寸与22英寸相差不大这种尺寸的 LCD 拥有用户基础。 TFT显示器的分辨率 通常可视面积越小它的分辨率越低，15英寸以上的面板至少会提供XGA的分辨率，而手机屏幕大多只提供QVGA屏幕。同时屏幕高宽比对于TFT面板也很重要，大多数TFT屏幕采用16：9比例。 TFT显示器的驱动 对TFT显示器进行驱动，即这些控制器和 TFT 本身之间的连接，TFT 制造商们已经采用了两种近乎标准的接口。第一种是并行接口，通常称为 TTL(晶体管到晶体管逻辑电路)或 LVTTL(低压晶体管到晶体管逻辑电路)，它通过分立连接线路(图2)来发送 TFT 数据和时钟信号。第二种是差分串行接口，被恰当地命名为 LVDS(低压差分信令)，有几种变化型号可供使用，包括双 LVDS 和 TMDS(最小化传输差分信号)(图3)。

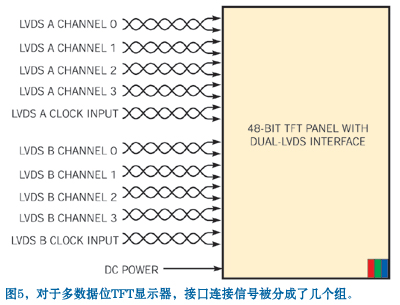

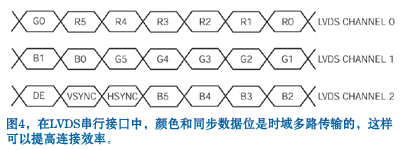

图4.5.6详细介绍驱动流程
TFT面板接口 在查看接口类型时，你还会看到接口比特数量的规范，常见的例子有 12、18、24、36 和 48 比特。这些数字包含整个接口，有时易使人误解。例如，TFT 使用每像素每颜色 4 至 8 个数据比特。24 比特 TFT 对于显示器上的每个像素拥有针对红色的 8 比特、针对蓝色的 8 比特和针对绿色的 8 比特。当每种颜色有 256 种变化时，24 比特 TFT 将提供 1670 万种颜色(256×256×256=1678 万)。 在某些情况下，你也许不想使用 TFT 的 TTL 或 LVDS 接口，理由可能包括可用时间、预算、对简单设计的需要、工程资源，或者另一种格式的数据。在这些情况下，第三方公司可以提供多种 TFT控制卡。这些控制卡包括一些电子部件，这些部件把来自 DVI、模拟式 RGB、NTSC/PAL 视频等输入端的数据格式化，并把它们转换成 TFT 需要的 TTL 或 LVDS 信号。另外，它们还提供多种功能，比如亮度、对比度、颜色平衡、图像成形、背光控制、亮度减弱，以及针对 TFT 的电源管理和排序。 TFT面板细节问题 说道细节问题对比度不得不提，所谓对比度就是在暗室中，白色画面(最亮时)下的亮度除以黑色画面(最暗时)下的亮度。更精准地说，对比度就是把白色信号在100%和0%的饱和度相减，再除以用Lux(光照度，即勒克斯，每平方米的流明值)为计量单位下0%的白色值(0%的白色信号实际上就是黑色)，所得到的数值。对比度是最黑与最白亮度单位的相除值。简单的理解就是最黑的黑色和嘴白的白色之间的比例。因此白色越亮、黑色越暗，对比度就越高。对比度是液晶显示器的一个重要参数，在合理的亮度值下，对比度越高，其所能显示的色彩层次越丰富。 另外一个细节就是坏点问题，由于显示器面板中存在数十万个像素，厂商无法保证这数十万个都是有效，因此通常的做法是严格控制质量流程，将坏点比例控制在0.002%以下。 虽然TFT面板存受价格因素影响，也不是显示器的中级技术但是这项技术仍然受到好评，而且由于 LCD 显示器供应商们不断重新设计各自的产品来降低成本并增加功能，这项技术的发展还是长远的。 不支持Flash
|
