6箭齐发!6款nVIDIA MCP73主板规格详解

作者：小蝎子

　　我们都知道，nVIDIA在9月份发布了一款具有划时代意义的MCP73主板芯片组，这是nVIDIA在Intel整合图形平台上首款芯片组。在整合主板市场上，一向都是Intel较为薄弱的环节。所以nVIDIA这次针对Intel平台所推出的整合芯片组，标志着nVIDIA的一个全新的市场切入点。

　　与此同时，9月25日是nVIDIA MCP73发布的大日子，在此之前众多品牌的MCP73工程样板已经抵达我们Pconline评测室，其中包括：翔升、影驰、七彩虹、映泰、精英、顶星。

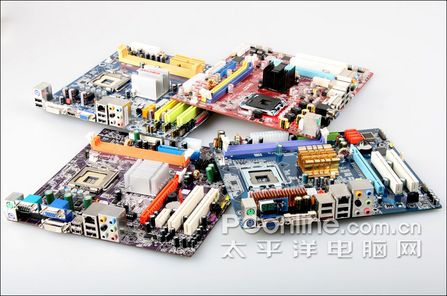

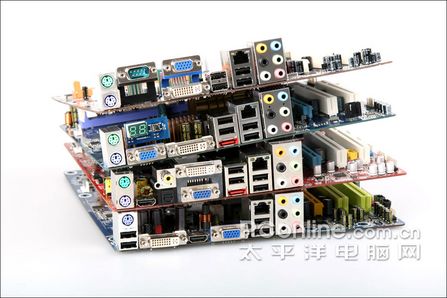

抵达Pconline评测室的nVIDIA MCP73主板

　　我们先来看看已经抵达Pconline评测室的MCP73主板的性能规格一览表。

	已抵达Pconline评测室的MCP73主板规格
品牌	翔升	影驰	七彩虹	映泰	精英	顶星
北桥	GeForce 7150 nForce 630i	GeForce 7150 nForce 630i	GeForce 7150 nForce 630i	GeForce 7150 nForce 630i	GeForce 7100 nForce 630i	GeForce 7150 nForce 630i
前端总线	1333MHz	1333MHz	1333MHz	1333MHz	1333MHz	1333MHz
GPU频率	630MHz	630MHz	630MHz	630MHz	600MHz	425MHz
DirectX 9 /SM 3.0	支持	支持	支持	支持	支持	支持
内存规格	单通道 DDR2 800MHz
内存插槽	2	2	2	2	2	2
VGA	是	是	是	是	是	是
DVI	是	是	是	是	是	是
HDMI	否	是	是	是	否	否
TV-OUT	否	否	否	否	否	否
PCI-Express	1x16X 1x1X	1x16X 1x1X	1x16X 1x1X	1x16X 1x1X	1x16X 1x1X	1x16X 1x1X
PCI	2	2	2	2	2	2
SATA/PATA	4/1	4/1	4/1	4/1	4/1	4/1
SATA规格	3.0GB/s
RAID功能	0、1、0+1、5
以太网	千兆	百兆	千兆	千兆	千兆	千兆
USB 端口	10	10	10	10	10	10
E-SATA	——	——	1	——	——	1
音频声道	八声道
光纤音频输出	——	——	支持	——	——	——
同轴音频	——	——	支持	——	——	——

抵达Pconline评测室MCP73主板之一——翔升 G73U

翔升 G73U图　库评　测论　坛购买地点

　　翔升 G73U支持Intel LGA775接口处理器，支持1333MHz前端总线，基于nVIDIA GeForce 7150 nForce 630i（MCP73U）芯片组设计，内建GeForce 7150图形核心，支持DirectX 9.0c和SM 3.0规范，支持HDCP。

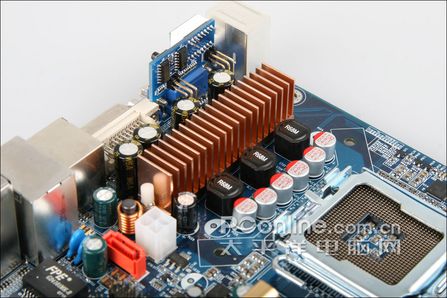

翔升 G73U供电部分

　　翔升 G73U采用性能强劲的四相供电设计，使用高品质全固态电容，搭配全封闭式电感，保证系统稳定运行，同时能获得更好的超频性能。

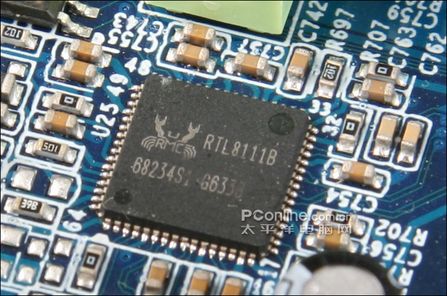

翔升 G73U网络芯片

　　翔升 G73U网络部分由Realtek RTL8111B控制芯片支持千兆网络输出，支持网络唤醒功能。

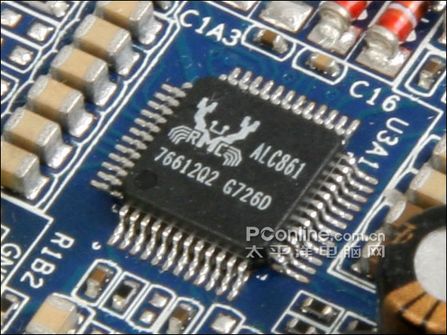

翔升 G73U音频芯片

　　翔升 G73U音频方面，由Realtek ACL861芯片提供支持8声道音频输出以及HDA音效。

翔升 G73U背部接口

　　翔升 G73U提供4个USB接口，采用VGA+DVI双视频输出解决方案。

抵达Pconline评测室MCP73主板之一——影驰 MCP73U

影驰 MCP73U主板

　　影驰 MCP73U这款主板可以支持目前Intel LGA775接口全系列处理器，同时也能够支持45纳米产品。采用MINI-ATX小板型设计，符合整合主板一贯的设计风格。采用NVIDIA最新的MCP73单芯片组设计。MCP73采用上最新的80纳米工艺，而更高端MCP79将会采用55纳米工艺，MCP73芯片组内部集成GeForce7150图形处理器+nForce630i，能够完整支持DirectX9.0c和ShaderModel3.0，通过VistaPremium认证，以及高清晰度多媒体接口（HDMI）和高带宽数字内容保护。

影驰 MCP73U供电部分

　　影驰 MCP73U供电部分相对比较扎实，采用四项供电设计。

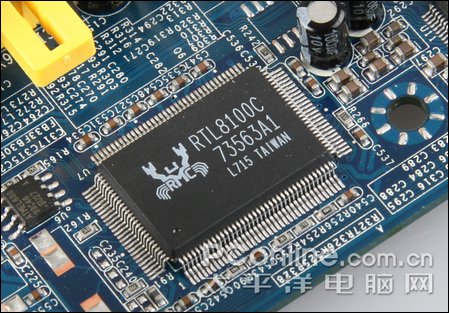

影驰 MCP73U网络芯片

　　影驰 MCP73U网络由Realtek RTL8100C芯片提供百兆网络。

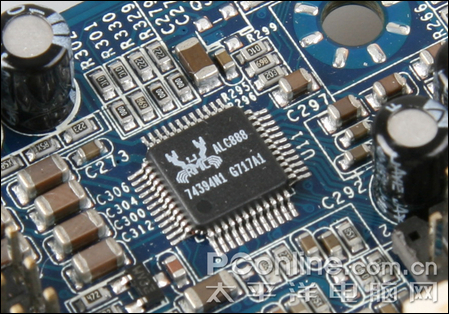

影驰 MCP73U音频芯片

　　音频方面由Realtek ALC888芯片提供高保真八声道音效。

影驰 MCP73U背部接口

　　I/O接口上，影驰 MCP73U依旧体现出其独到的设计风格，提供HIMD/DVI/VGA全显示输出接口模式。此外，还提供了百兆网卡和ALC8声道音频传输。

抵达Pconline评测室MCP73主板之一——七彩虹 MCP73

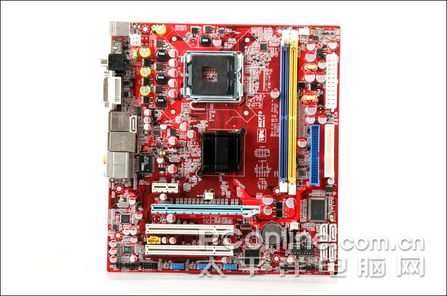

七彩虹 MCP73

　　七彩虹 MCP73采用nVIDIA GeForce 7150 nForce 630i单芯片组，芯片组内建GeForce 7150图形核心，支持1333MHz前端总线，支持单通道DDR2 800MHz内存，提供4个SATAII硬盘接口，支持多种SATA RAID磁盘阵列模式。

七彩虹 MCP73供电部分

　　主板提供扎实的4相供电设计，采用大量高品质固态，搭载全封闭式电感，为系统稳定运行打下扎实基础。

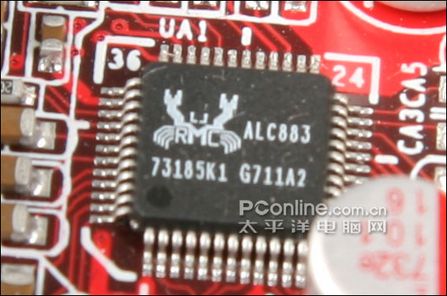

七彩虹 MCP73音频芯片

　　主板由Realtek ALC883芯片提供7.1声道的+2声道高保真音效。

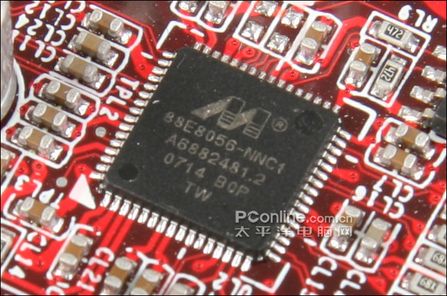

七彩虹 MCP73网络芯片

　　来自Marvell 88E8056-NNC1芯片，是PCI-Express规格的千兆以太网控制器，支持千兆以太网连接。

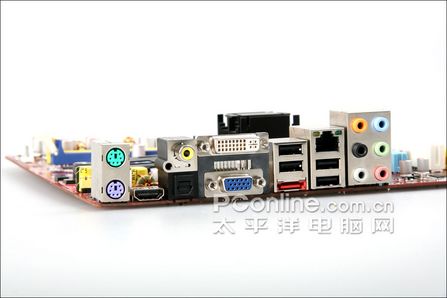

七彩虹 MCP73背部接口

　　主板提供丰富的I/O接口。主板提供VGA+DVI+HDMI视频输出，提供1个E-SATA接口，1个同轴音频输出，1个光纤输出。

抵达Pconline评测室MCP73主板之一——映泰 MCP73

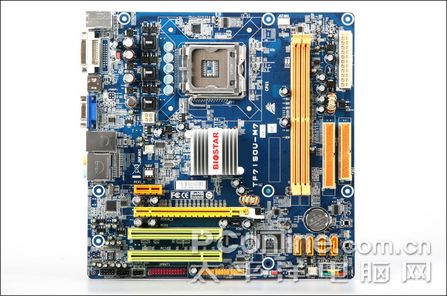

映泰 MCP73

　　映泰 MCP73采用小板设计，基于nVIDIA MCP73单芯片组设计，提供2条内存插槽，支持单通道DDR2 800MHz，提供1条全速PCI-Express X16插槽。

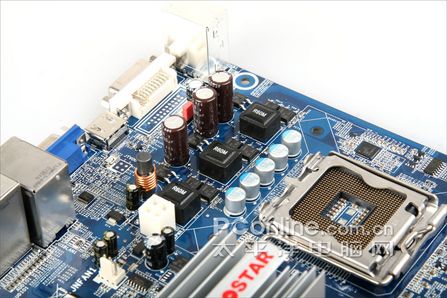

映泰 MCP73供电部分

　　映泰 MCP73采用标准的三相供电设计，使用高品质日系固态电容。

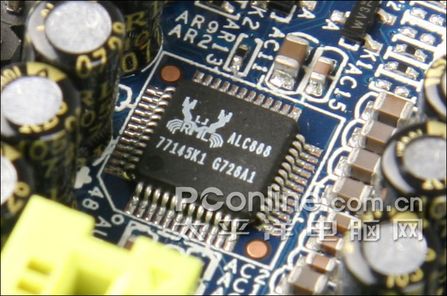

映泰 MCP73音频芯片

　　音频方面，采用Realtek ALC888芯片提供高保真8声道声卡。

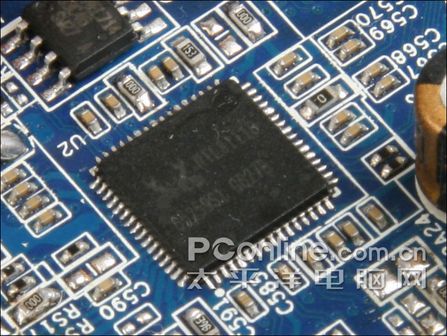

映泰 MCP73网络芯片

　　网络部分由Realtek RTL8111B控制芯片支持千兆网络输出，支持网络唤醒功能。

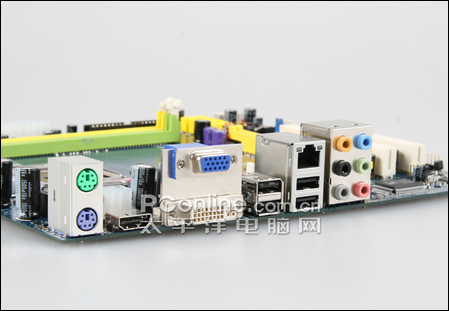

映泰 MCP73背部接口

　　映泰 MCP73提供VGA+DVI+HDMI视频输出解决方案。

抵达Pconline评测室MCP73主板之一——顶星 MCP73

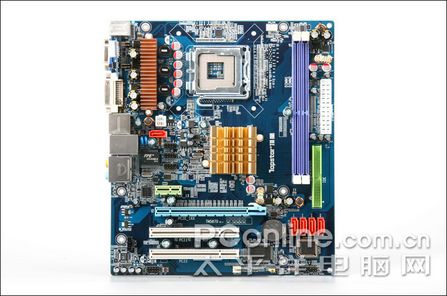

顶星 MCP73

　　顶星 MCP73基于nVIDIA GeForce 7150 nForce 630i芯片组，支持1333MHz前端总线，但我们通过软件测试，其整合图形核心频率仅为425MHz。

顶星 MCP73供电部分

　　主板采用主流的3相供电设计，MOS管上还覆盖了严实的散热片，提高主板的稳定性。

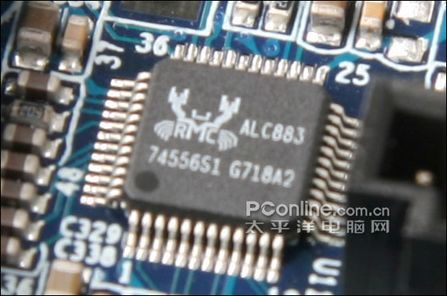

顶星 MCP73音频芯片

　　音频部分，由Realtek ALC883芯片提供7.1+2声道HD声卡。

顶星 MCP73网络芯片

　　网络部分由Realtek RTL8111B控制芯片支持千兆网络输出，支持网络唤醒功能。

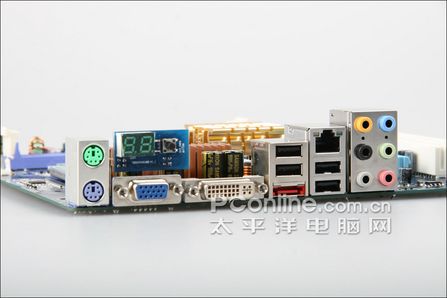

顶星 MCP73背部接口

　　主板提供VGA+DVI视频输出接口，1个E-SATA接口，1个Debug诊断灯，独立的开关/重启按钮。

抵达Pconline评测室MCP73主板之一——精英 MCP73

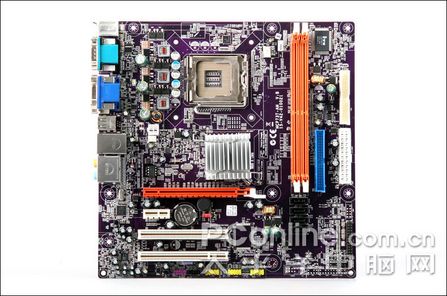

精英 MCP73

　　精英 MCP73采用nVIDIA MCP73芯片组，支持1333MHz前端总线，提供2个内存插槽，4个SATAII接口，1条PCI-E X16插槽。

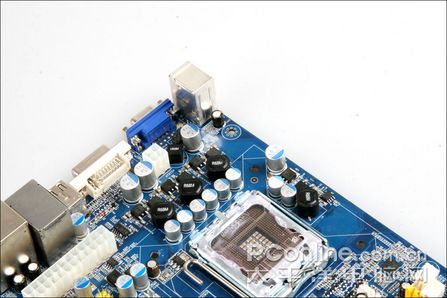

精英 MCP73供电部分

　　精英 MCP73供电部分采用标准的3相供电，使用半封闭式电感，每相配备3个MOS管。

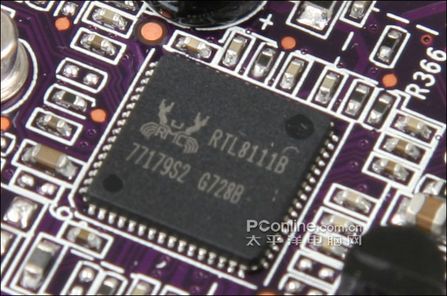

精英 MCP73网络芯片

　　网络部分由Realtek RTL8111B控制芯片支持千兆网络输出，支持网络唤醒功能。

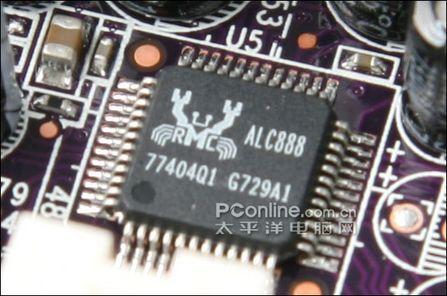

精英 MCP73音频芯片

　　音频方面，采用Realtek ALC888芯片提供高保真8声道声卡。

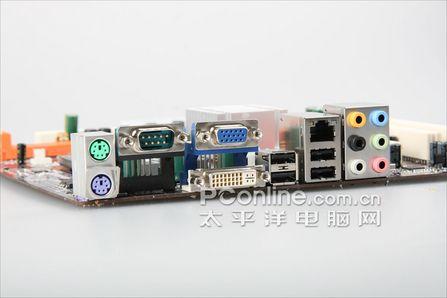

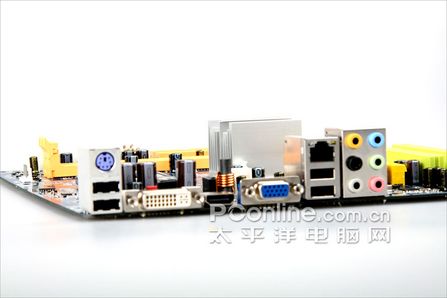

精英 MCP73背部接口

　　主板提供VGA+DVI视频输出接口，1个串口。
