十元杂牌Reader 挖掘千元顶级CF卡极限http://www.sina.com.cn 2007年09月22日 00:05 小熊在线
作者：小熊在线—Asimove

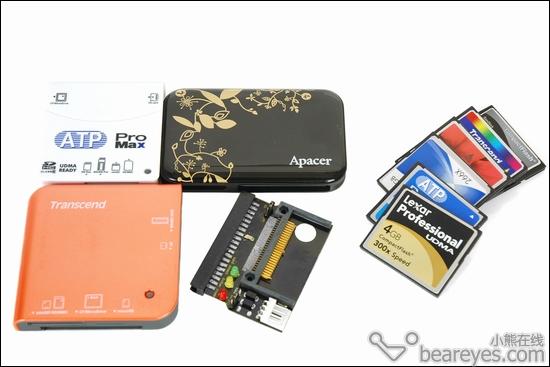

用十元读卡进行的CF卡横测 随着Canon 1Dmar III和Nikon D3两款顶级DSLR的发布，越来越多的人开始关注支持UDMA的CF卡，尤其是那些具有顶级传输速度的产品。
但是说到UDMA CF的读卡器，这一直是我们的一块心病，首先是接口问题，因为USB2.0远远达不到300×，虽然USB2.0理论上可以达到60MB/s，而实际使用中即使最快的UDMA读卡器也没有超过30MB/s的写入速度。至于1394口，它的通用性太差，试问有几位玩家配备了1394b读卡器和1394b转接卡，甚至1394a都没完全普及，虽然前几年的915主板上还能见到1394b的身影，但是目前最高端的游戏主板都放弃了1394b的设计，这次我们的测试平台也没有能够及时得到1394b的主板和扩展卡，只能使用1394a的接口。 USB2.0和1394都无法尽显威力，也就是说SanDisk Extreme FireWire 读卡器和ATP超高速多合一读卡器在我们的测试环境中肯定会遇到瓶颈，怎么办？我们却意外在IDE上找到了答案。 用最简单的CF-IDE转接卡，这无疑是最快的，也是最便宜的测试平台。它不需要控制芯片，直接通过IDE口进行传输，对300×卡不会形成瓶颈，而售价才十几元甚至几元钱。当然，它的缺点也是很明显的，必须开机箱，而且得关机重启才能识别出来，不具备即插即用的特点。

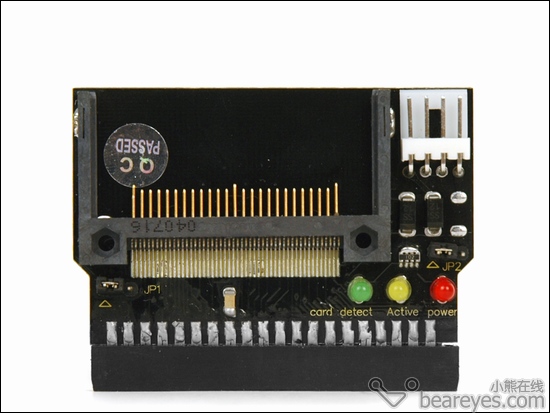

通用的CF插槽、IDE接口。右边有小4pin供电接口，电压跳线，底下是三个指示灯：侦测、状态、电源，左边的跳线还能控制主从盘设置。

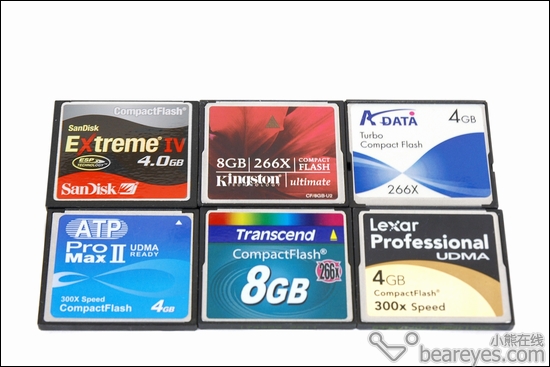

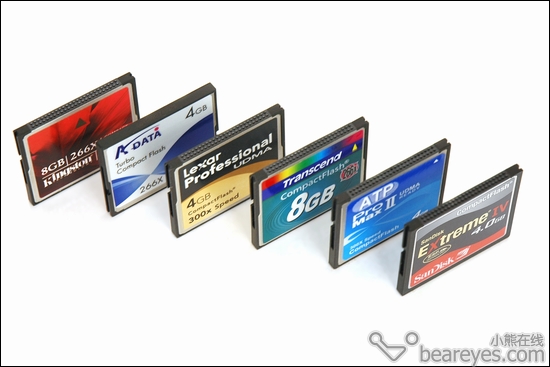

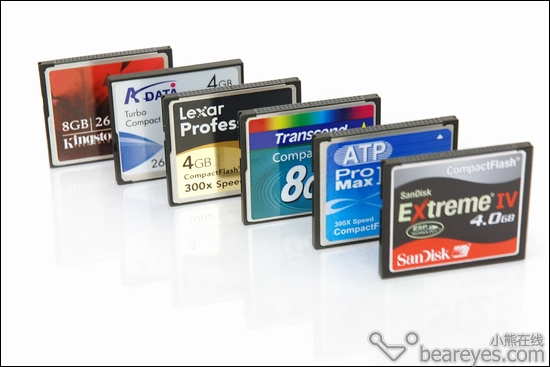

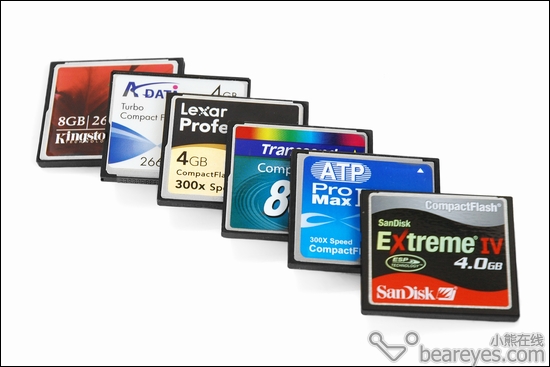

这次测试的我们就要用这块“杂牌破烂”展示世界上最快的几款CF卡的极限魅力。 特地选择了的市面上主流266×以上的CF卡进行测试，然后将测试结果横向比较，以供大家选购时参考。他们分别是： • SanDisk Extreme® IV CompactFlash
这其中除了Extreme IV是以实际速度（40MB/s）标称外，两款是300X，三款是266X。 UDMA让CF卡飞起来 CF标准是所有小型海量存储器的鼻祖，10多年前由SanDisk开发出来。它具有8或16位并行数据总线，传输速率在3~66MBPS之间。在许多需要16位宽UDMA总线(66MBPS)的高传输速率和高容量设备中，仍需要CF标准，UDMA技术的出现CF卡的速度已经可以达到300×，以后甚至会更高。 UDMA（Ultra Direct Memory Access）－存储器直接访问，是硬盘技术的一种，它可以让硬盘直接与内存沟通而无须CPU过多的参与。这样,有利于使整个计算机系统的效率大大提高。 CF(compact flash) 的官方组织 CFA 在 2007/3/2 正式发表 CF 4.1 规格后，高速 CF卡时代正悄悄来临，目前市面上已经开始出现 266x, 300x 等的高速 CF 记忆卡。我们先来看看 CF 规格的演进: • CF spec 2.0: PIO Mode 5/6 (max 16MB/sec)
但是由于受到USB2.0接口最高速度480Mbps（60MB/s）的限制，目前的家用电脑的USB接口还不能实现CF3.0 UDMA mode4的标准，就目前现有的设备来看，只有IEEE 1394 (firewire 800) 能够承受出如此高的传输速度。要享受到 CF spec 4.0/4.1 的高速规格，必须具有下列的必备要素： Ø UDMA CF记忆卡 美国SanDiskEri·harari会长兼CEO在谈到UDMA高速传输技术的研发性况时，表示:“目前还需要某种创新精神，不过今后几年内传输速度将会达到100MB/秒。” 测试方法和测试平台介绍 测试配置：
至于测试软件，FDbench1.01\HD Tach3.0.1.0\HD Tune2.53\ATTO DiskBench3.2这四种是必测的，另外使用1DmarkII拍摄的495MB Raw+jpg文件进行实际读/写测试。 ATTO Disk Benchmark HD Tach HD Tune FDBENCH 至于测试Raw+jpg文件的实际读写，是为了模拟实际使用中数码设备对CF的用途，我们使用1DmarkII拍摄的495MB Raw+jpg文件（共92个文件）进行实际拷贝测试，拷贝时间也就是这92张图片从DSLR缓存写入CF卡所需要的时间，和日常拍摄经历相似（虽然1DmarkII实际上不支持UDMA）。佳能EOS-1D MARK II具有820万像素，新设计的APS-H尺寸的CMOS传感器拥有1.3X的转接系数；连拍速度达到了每秒8.5张，可以一次拍摄48张800万象素照片。

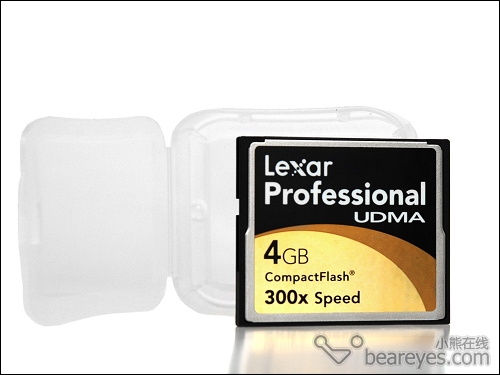

Lexar 专业版 UDMA 300X CF，外观 CF卡盒内就是我们要评测的Lexar专业版300× CF卡，这是一块4GB型号。

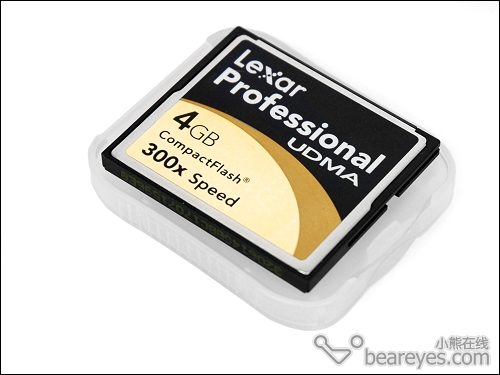

上黑下金，很熟悉的Lexar颜色，上部清晰的写着产品系列：Lexar Professional UDMA，下面注明容量和速度：4GB/300×。

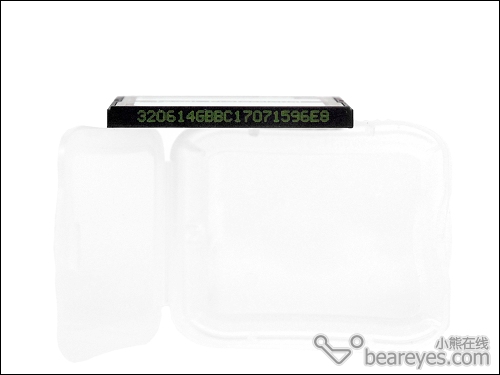

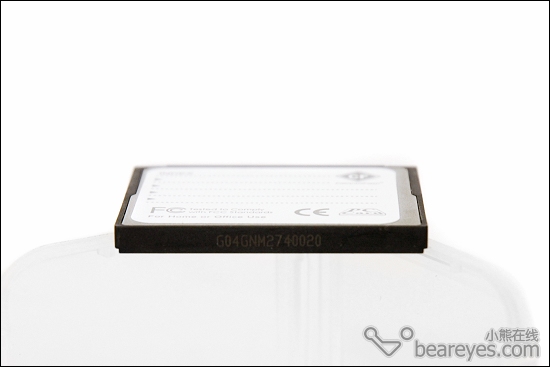

卡的底部是出厂编号。

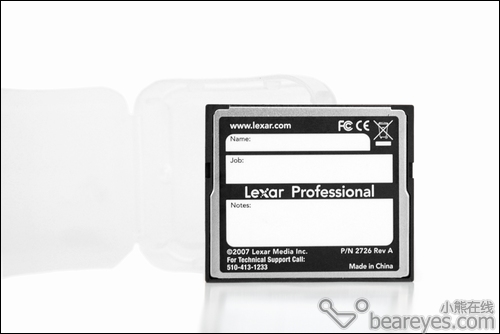

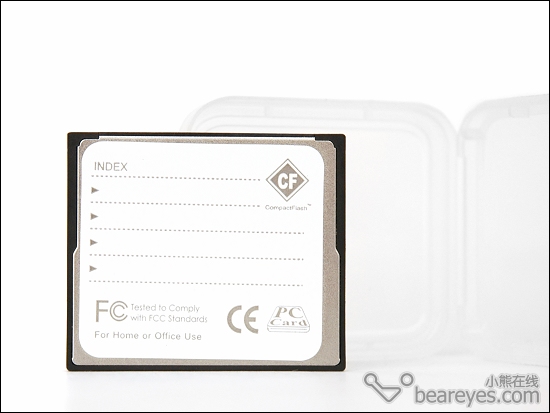

背面则是这块CF卡的备注区，可以写上主要用途，名称，以便和其他卡区分。当然还有一些产品信息，比如生产地，联系方式，安规、环保认证等等。

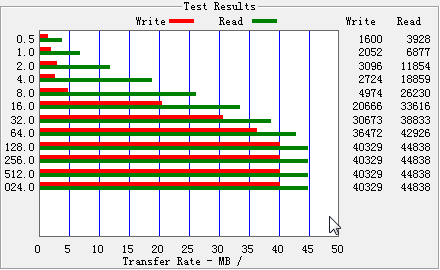

Lexar性能测试，使用IDE-CF卡 这次的测试让我明白了，IT界原来还真的有性价比存在啊！区区几块钱的小PCB完胜数百元的读卡器，让我兴奋不已。这是使用CF TO IDE转接卡和Lexar 专业版 UDMA 300X CF测试的结果，他们直接接驳主板的IDE口。 ATTO DiskBench，写入40.3/MB/s，读取44.8MB/s，读取竟非常接近300×（45MB/s），而且最值得关注的是它的写入速度，突破了40MB/s，这是横测中第二高的成绩，可以说整体表现非常强劲。

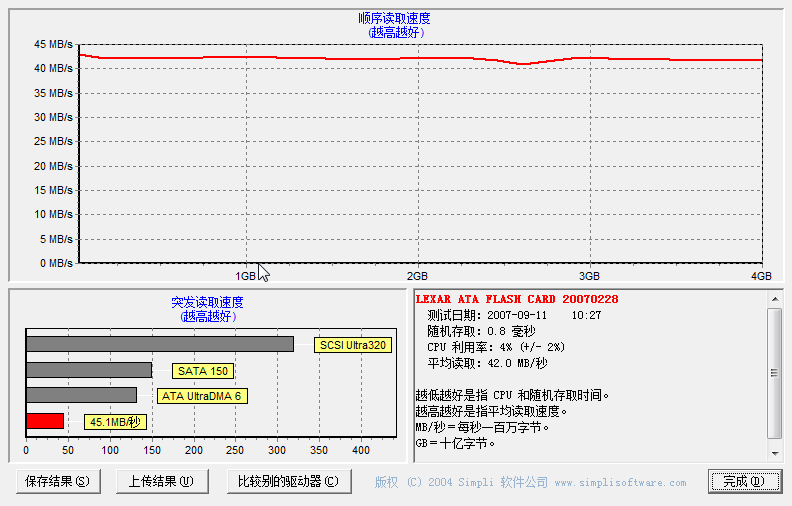

HD Tach测试：突发—45.1MB/s，平均42.0MB/s，CPU占用4%左右。曲线非常稳定，CPU占用很低。

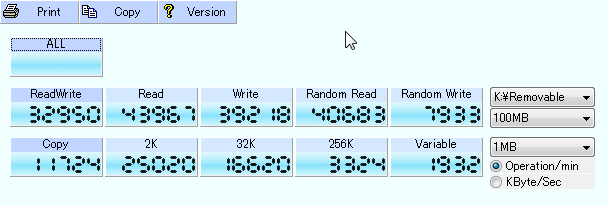

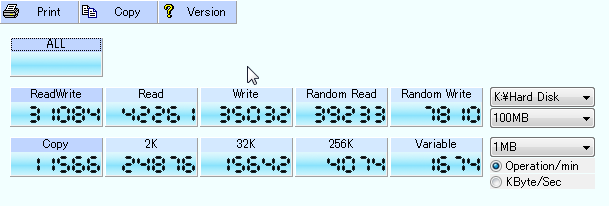

FD Bench软件：读取—44.0MB/s，写入—39.2MB/s，非常接近ATTO成绩，也说明Lexar的实际表现非常好。
HD Tune测试：平均36.5MB/s，最大38.0MB/s，突发37.9MB/s。曲线和HD Tach类似，一致性很好。

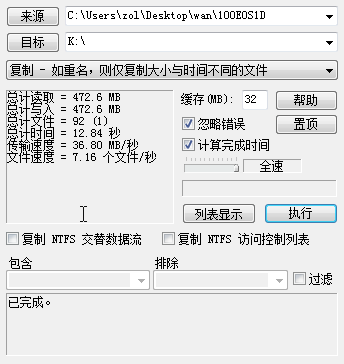

Lexar性能测试，RAW+jpg数据读写 使用1DmarkII拍摄的495MB Raw+jpg文件（共92个文件）进行实际拷贝测试，这个测试是最具有实际参考价值，它和我们日常使用数码设备（比如相机、PDA）中的经历几乎完全一样。 CF TO IDE转接卡和Lexar 专业版 UDMA 300X CF测试从硬盘Copy到存储卡，即写入速度，大约在36.80MB/s，耗时12.84秒。
从存储卡Copy到硬盘，即读取速度，大约在41.21MB/s，耗时11.47秒。

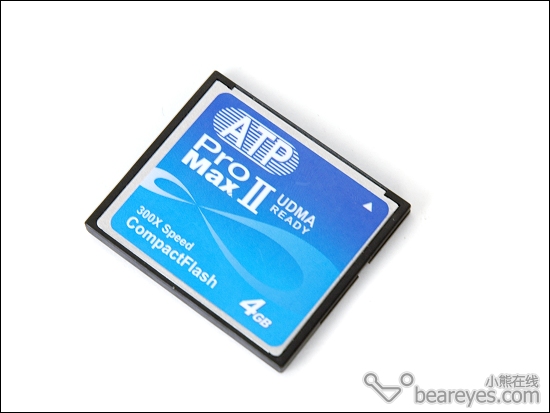

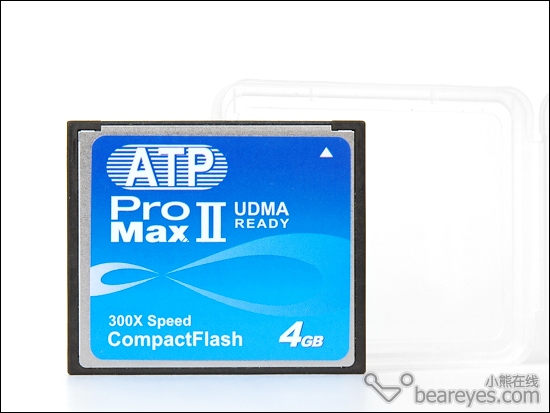

ATP 300X ProMax II CF，外观 ATP ProMax II 300× CF卡，这是一块4GB型号。
海蓝色的渐变，绶带装饰，非常熟悉的ATP色调。上部标明型号：ATP Pro Max II，小字技术：UDMA Ready，底部是300×速度和4GB容量。

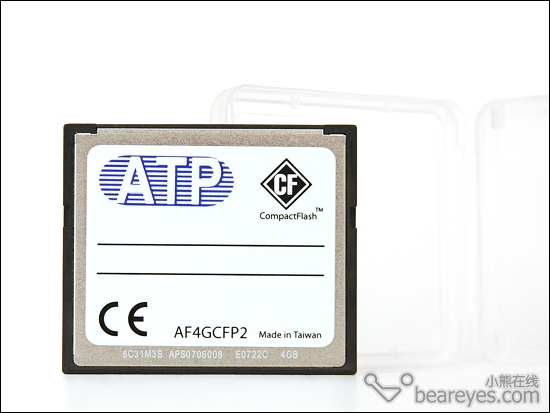

背面除了产地、编号、安规标志外，中间的空白地带可以填写备注，以免搞混这块卡的用途。

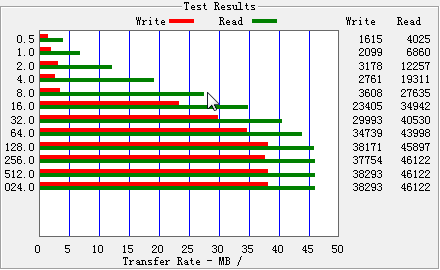

ATP性能测试，使用IDE-CF卡 几块钱的小PCB完胜数百元的读卡器，IDE转CF卡实在好用。这是使用CF TO IDE转接卡和ATP 300X ProMax II CF测试的结果，他们直接接驳主板的IDE口。 ATTO DiskBench，写入38.3/MB/s，读取46.1MB/s，读取竟然超越300×（45MB/s），惊人，但是写入还有一定差距。
HD Tach测试：突发—47.3MB/s，平均44.3MB/s，CPU占用4%左右。曲线非常稳定，CPU占用很低。

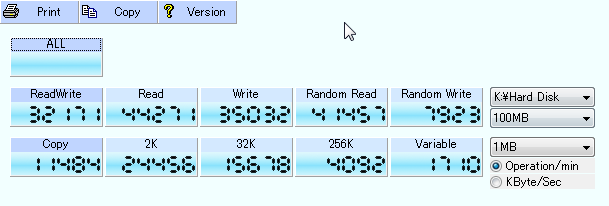

FD Bench软件：读取—44.6MB/s，写入—35.8MB/s，速度和ATTO差距不大，更接近实际性能。

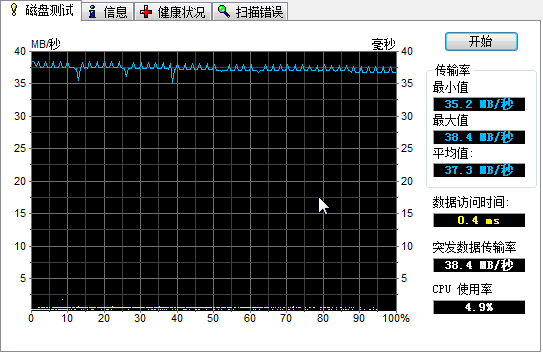

HD Tune测试：平均37.3MB/s，最大38.4MB/s，突发38.4MB/s。曲线和HD Tach类似，一致性很好，不过有整体下降的趋势。
ATP性能测试，RAW+jpg数据读写 使用1DmarkII拍摄的495MB Raw+jpg文件（共92个文件）进行实际拷贝测试，最具参考意义的测试。 CF TO IDE转接卡和AADATA Turbo CF 266X测试从硬盘Copy到存储卡，即写入速度，大约在35.25MB/s，耗时13.41秒。
从存储卡Copy到硬盘，即读取速度，大约在43.03MB/s，耗时10.98秒。

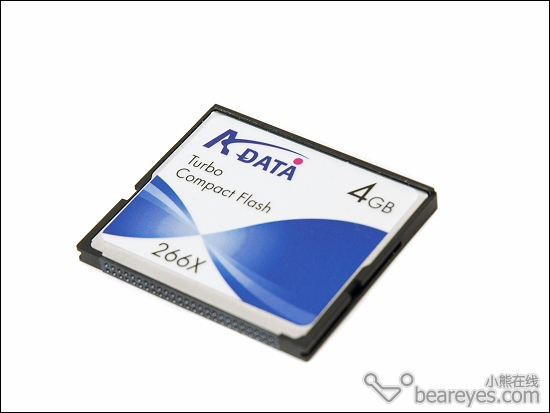

ADATA Turbo CF 266X，外观 ADATA Turbo CF 266X，4GB型号。
蓝白搭配，很清爽的颜色，上部清晰的写着产品系列：ADATA Turbo CF，容量：4GB，最底下注明速度：266X。
背面则是这块CF卡的备注区，可以写上主要用途，名称，以便和其他卡区分。当然还有一些产品信息，比如生产地，联系方式，安规、环保认证等等。
卡的底部是出厂编号。
ADATA性能测试，使用IDE-CF卡 这次的测试让我明白了，IT界原来还真的有性价比存在啊！区区几块钱的小PCB完胜数百元的读卡器，让我兴奋不已。这是使用CF TO IDE转接卡和ADATA Turbo CF 266X测试的结果，他们直接接驳主板的IDE口。 ATTO DiskBench，写入40.7/MB/s，读取48.5MB/s，读取竟然超越300×（45MB/s）达到3.5MB/s，这将是这次横测中最高数值，但是写入还有一定差距，可能是测试环境的差异。

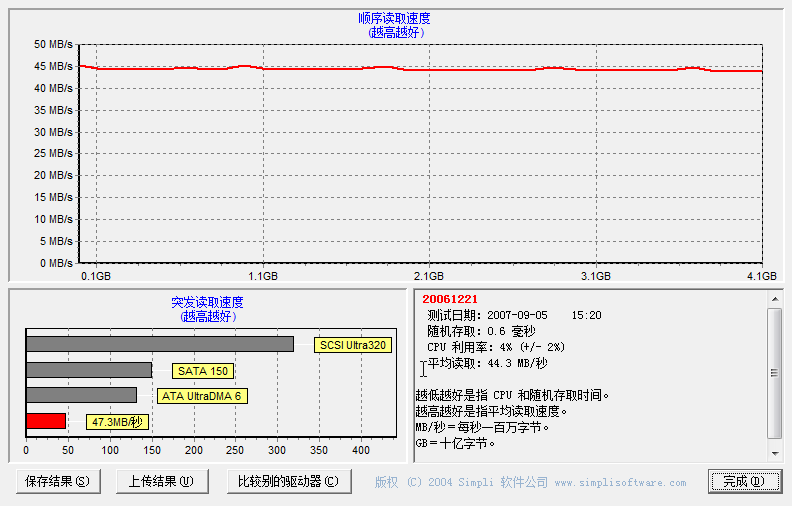

HD Tach测试：突发—47.3MB/s，平均44.3MB/s，CPU占用4%左右。曲线非常稳定，CPU占用很低。

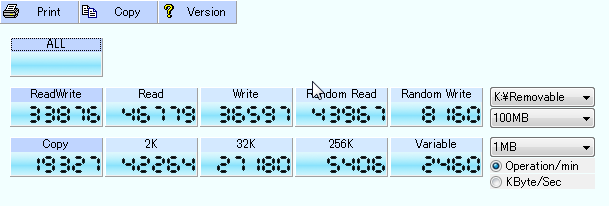

FD Bench软件：读取—46.8MB/s，写入—36.6MB/s，写入速度和ATTO有比较大差距，但是比较接近实际性能。

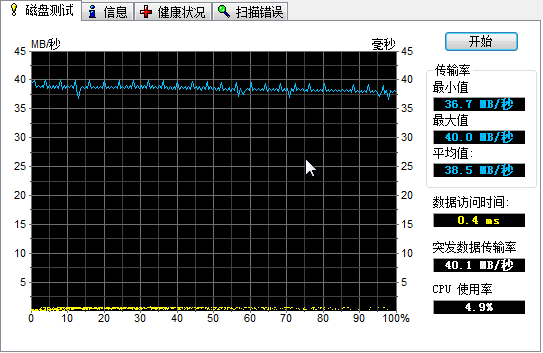

HD Tune测试：平均38.5MB/s，最大40.0MB/s，突发40.1MB/s。曲线和HD Tach类似，一致性很好，不过有整体下降的趋势。

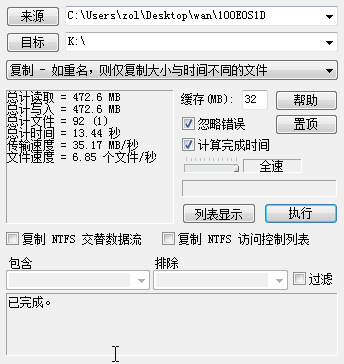

ADATA性能测试，RAW+jpg数据读写 使用1DmarkII拍摄的495MB Raw+jpg文件（共92个文件）进行实际拷贝测试，这个测试是最具有实际参考价值，它和我们日常使用数码设备（比如相机、PDA）中的经历几乎完全一样。 CF TO IDE转接卡和AADATA Turbo CF 266X测试 从硬盘Copy到存储卡，即写入速度，大约在35.17MB/s，耗时13.44秒。

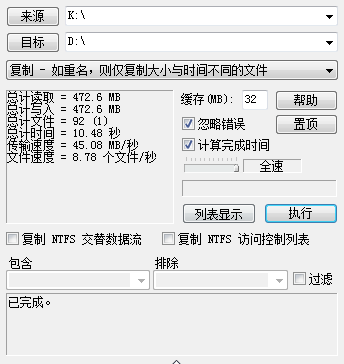

从存储卡Copy到硬盘，即读取速度，大约在45.08MB/s，耗时10.48秒。

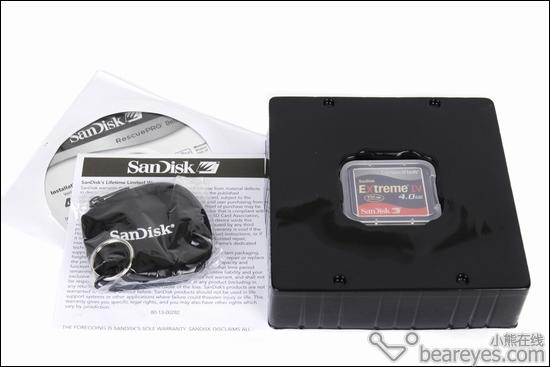

SanDisk Extreme® IV CompactFlash，外观 作为之前的旗舰，Sandisk Extreme IV 存储卡具有创新的 ESP ("Enhanced Super-Parallel Processing")（增强超平行处理）技术，该技术能提供快速和高性能。获得目前极快的读/写速度 – 高达 40MB/s* 顺序读写速度。 包装也是相当豪华。
金色、黑色、红色，很熟悉的Sandisk颜色。

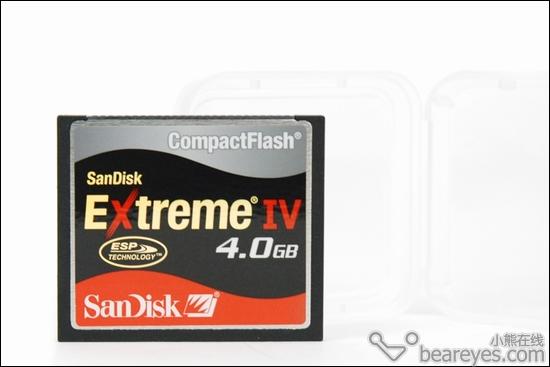

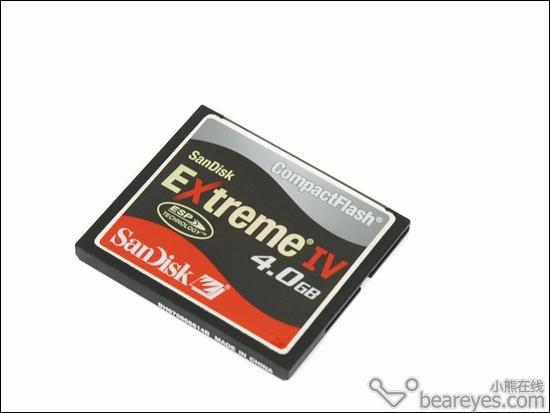

上部清晰的写着产品系列：Sandisk Extreme IV，中间是ESP技术的标志和4GB容量，最下面是商标LOGO。
出厂编号，MADE IN China。
背面则是这块CF卡的备注区，可以写上主要用途，名称，以便和其他卡区分。当然还有一些产品信息，比如生产地，联系方式，安规、环保认证等等。

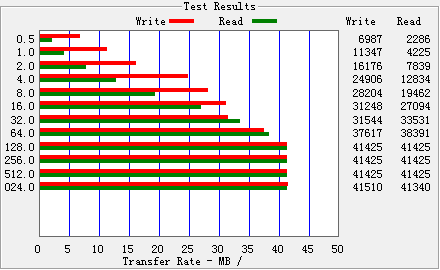

SanDisk性能测试，使用IDE-CF卡 我们的杂牌IDE转CF卡登场，用它来看看SanDisk Extreme® IV CF除了在USB 2.0上的优异表现外，还能有什么惊人的突破。 ATTO DiskBench，写入41.5/MB/s，读取41.3MB/s，双40MB/s！横测中最高的写入速度出现，甚至超过了它自己的读取性能。当然读取速度并不理想，毕竟它不是什么266X、300X，它仅仅是Extreme IV，它标称的就是40MB/s它做到了。而且就在前几天Sandisk还刚刚发布了更快的旗舰产品ExtremeDucatiEditionCF，速度超越45MB/s，我们也非常期待45MB/s的写入成绩。

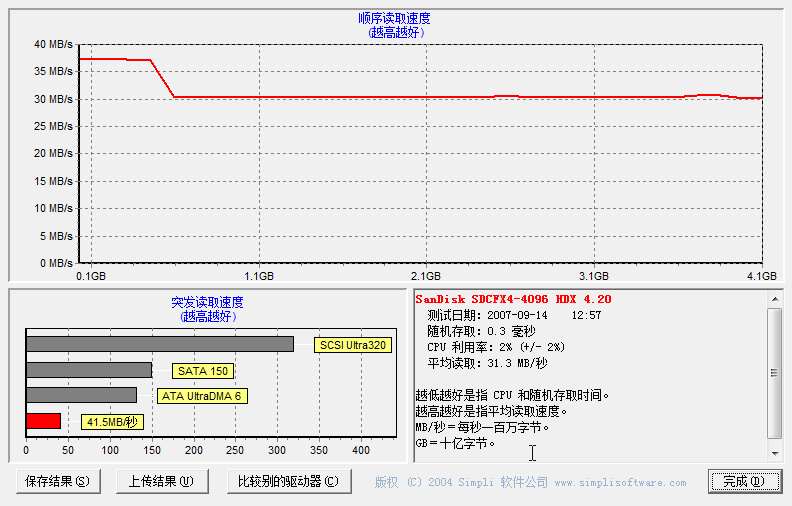

HD Tach测试：突发—41.5MB/s，平均31.3MB/s，CPU占用2%左右。曲线还是如前的令人不解。

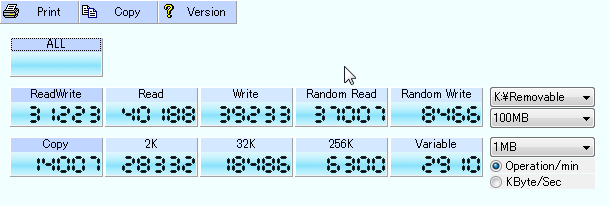

FD Bench软件：读取—40.2MB/s，写入—39.2MB/s，速度和ATTO差距不大，写入仍然是所有卡中最快的。

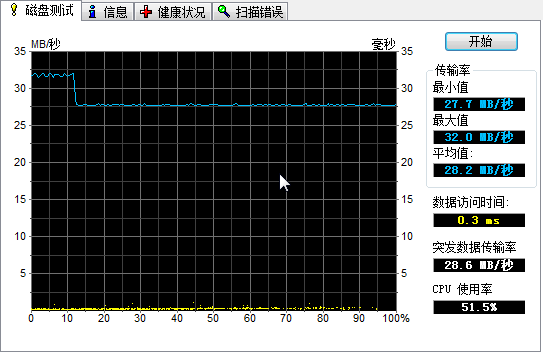

HD Tune测试：平均28.2MB/s，最大32.0MB/s，突发28.6MB/s。曲线和HD Tach类似，出现大幅度衰减。
SanDisk性能测试，RAW+jpg数据读写 使用1DmarkII拍摄的495MB Raw+jpg文件（共92个文件）进行实际拷贝测试，这个测试是最具有实际参考价值，它和我们日常使用数码设备（比如相机、PDA）中的经历几乎完全一样。 CF TO IDE转接卡和SanDisk Extreme® IV CF测试从硬盘Copy到存储卡，即写入速度，大约在36.98MB/s，耗时12.78秒。

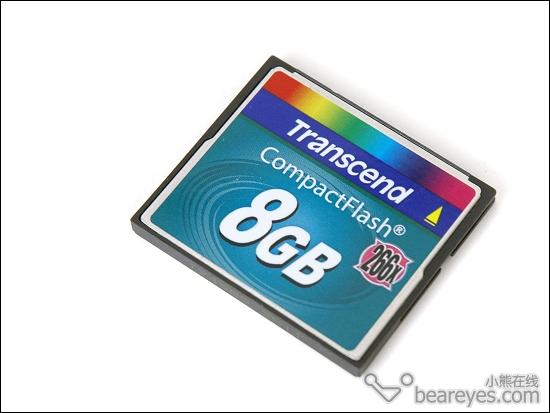

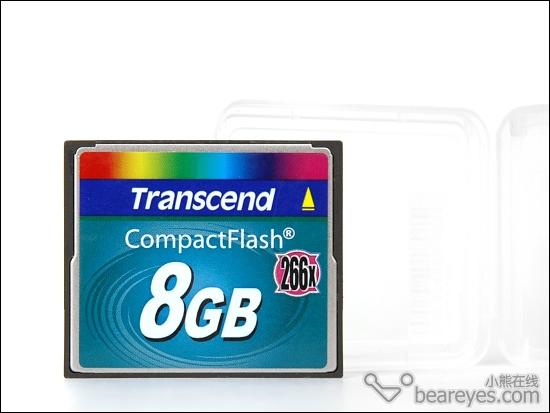

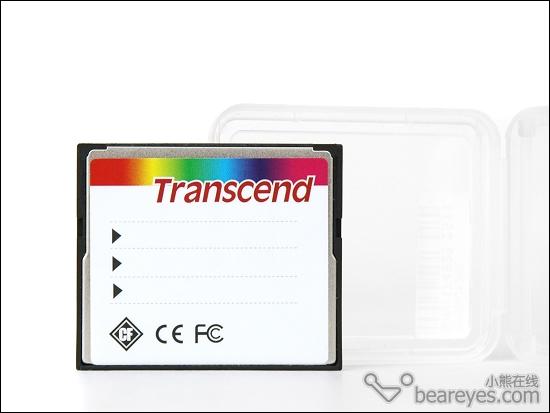

Transcend 266x CF，外观由于具有价格优势，创见的大容量超高速卡普及非常快，而且口碑也不错。 主体蓝绿，配合渐变彩色，非常醒目的设计。
正面非常清楚：Transcend，8GB，266X。
背面则是这块CF卡的备注区，可以写上主要用途，名称，以便和其他卡区分。当然还有一些产品信息，比如生产地，联系方式，安规、环保认证等等。

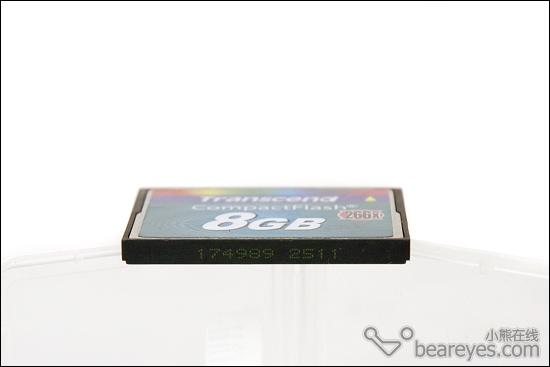

卡的底部是出厂编号。

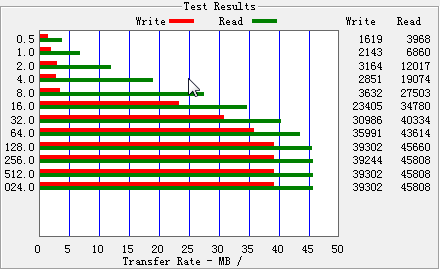

Transcend性能测试，使用IDE-CF卡 主角，10元的IDE-CF转接卡来测试Transcend 266x CF。 ATTO DiskBench，写入39.3/MB/s，读取45.8MB/s，读取也已经超越300×（45MB/s），但是写入还有一定差距，可能是测试环境的差异。
HD Tach测试：突发—45.3MB/s，平均42.3MB/s，CPU占用1%左右。曲线非常稳定，CPU占用很低。
FD Bench软件：读取—44.3MB/s，写入—35.0MB/s，写入速度和ATTO有比较大差距，但是比较接近实际性能。

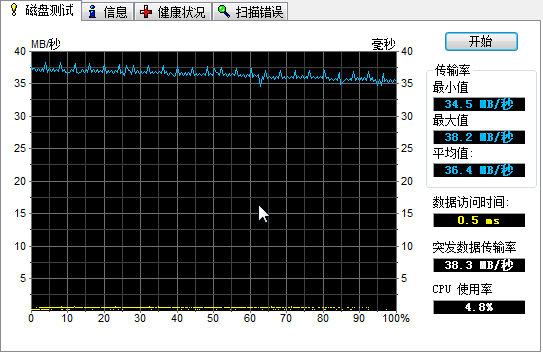

HD Tune测试：平均36.4MB/s，最大38.2MB/s，突发38.3MB/s。曲线和HD Tach类似，一致性很好，不过有整体下降的趋势。

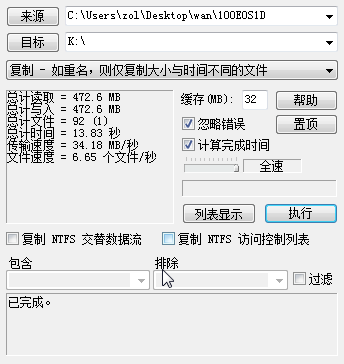

Transcend性能测试，RAW+jpg数据读写 使用1DmarkII拍摄的495MB Raw+jpg文件（共92个文件）进行实际拷贝测试，这个测试是最具有实际参考价值，它和我们日常使用数码设备（比如相机、PDA）中的经历几乎完全一样。 CF TO IDE转接卡和Transcend 266x CF测试从硬盘Copy到存储卡，即写入速度，大约在34.18MB/s，耗时13.83秒。
从存储卡Copy到硬盘，即读取速度，大约在42.72MB/s，耗时11.06秒。

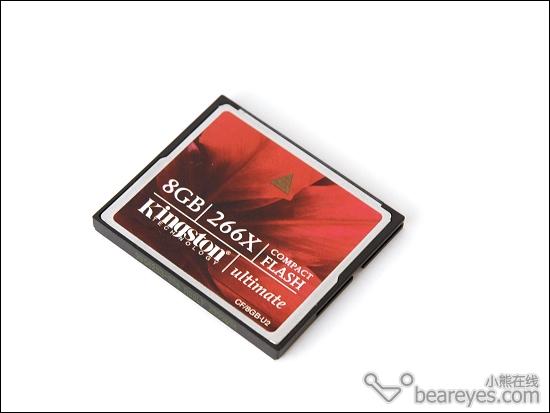

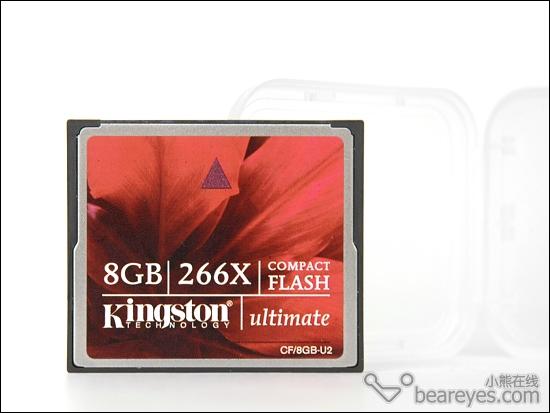

Kingston 8GB ultimate CF，外观 Kington的卡设计非常漂亮，大红的花芯图案抢眼的很。
清晰的写着产品容量：8GB，速度：266X，下面才是系列：Kingston ultimate CF。

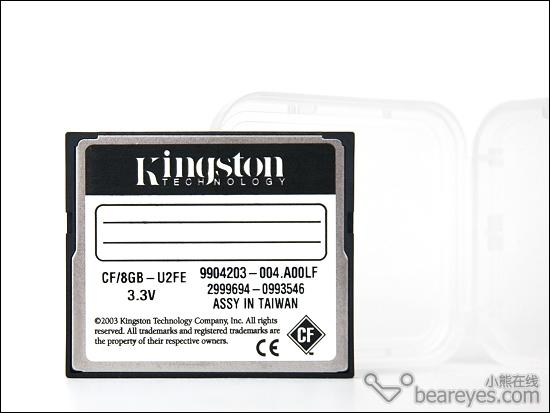

背面是这块CF卡的备注区，可以写上主要用途，名称，以便和其他卡区分。当然还有一些产品信息，比如生产地，联系方式，安规、环保认证、电压等等。

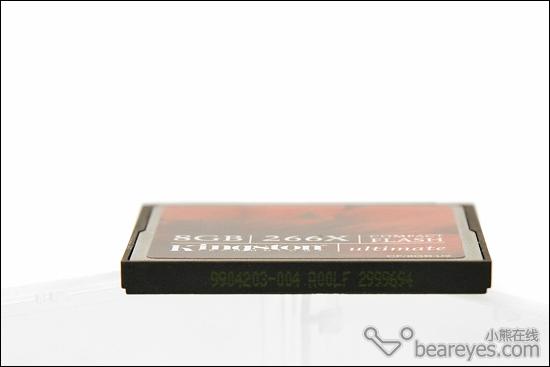

卡的底部是出厂编号。

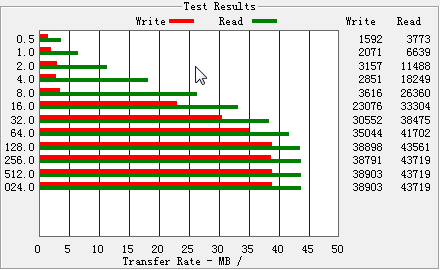

Kingston性能测试，使用IDE-CF卡 区区几块钱的小PCB完胜数百元的读卡器，使用CF TO IDE转接卡和Kingston 8GB ultimate CF测试。 ATTO DiskBench，写入38.9/MB/s，读取43.7MB/s，整体表现比较中庸，但也算不错。

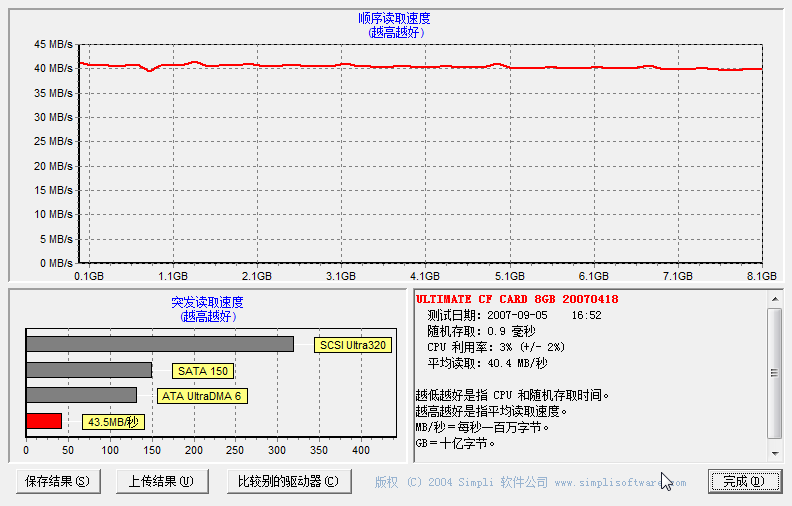

HD Tach测试：突发—43.5MB/s，平均40.4MB/s，CPU占用3%左右。曲线非常稳定，CPU占用很低。

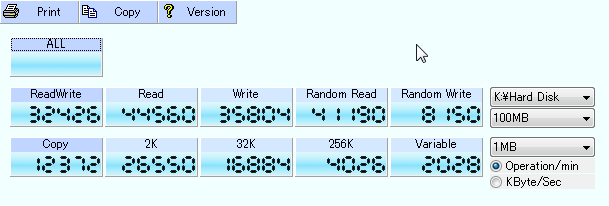

FD Bench软件：读取—42.3MB/s，写入—35.0MB/s，写入速度和ATTO差距不大，也比较接近实际性能。
HD Tune测试：平均34.5MB/s，最大36.1MB/s，突发36.3MB/s。曲线和HD Tach类似，一致性很好，不过有整体下降的趋势。

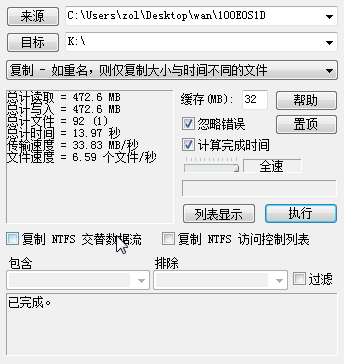

Kingston性能测试，RAW+jpg数据读写 使用1DmarkII拍摄的495MB Raw+jpg文件（共92个文件）进行实际拷贝测试，这个测试是最具有实际参考价值，它和我们日常使用数码设备（比如相机、PDA）中的经历几乎完全一样。 CF TO IDE转接卡和Kingston 8GB ultimate CF测试从硬盘Copy到存储卡，即写入速度，大约在33.83MB/s，耗时13.97秒。
从存储卡Copy到硬盘，即读取速度，大约在40.65MB/s，耗时11.63秒。
测试成绩汇总，ATTO和FDBench OK，进入正题，由于数据比较多，请大家睁大眼睛罗。 • SanDisk Extreme® IV CompactFlash
• ATTO Disk Benchmark测试它可以测试不同体积文件的读取和写入速度，我们取1024kb的稳定性能，结果如下：
结论： 1. 读取ADATA最高，达到48.5MB/s，这是相当惊人的成绩，也是目前为止测得的最高读取速度； 2. 写入速度速度SanDisk Extreme® IV最高，41.5MB/s，这仍然只有266X的水平，也就是说这次参测的300X应该汗颜了。不过写入速度，6款主力产品差异不大（38.3—41.5MB/s）。 3. 或许厂家标注的300X真的只是读取速度？且看ATP和Lexar的读取：44.8MB/s和46.1MB/s，果然是300X等级的。可是，其他三款标称266X的也毫不逊色，甚至还超过了他们，我们对300X也有些不太理解了。 • FD Bench测试一般来说，FDBench能最好的印证ATTO的成绩，而且在数值上更接近实际读写，这次也不例外。

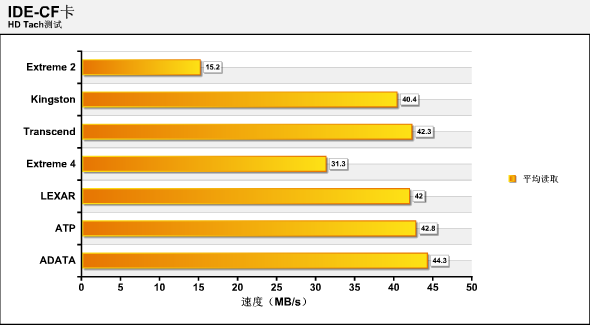

结论几乎和ATTO一致，需要注意的是写入速度差异变大（35—39.2MB/s），也意味着实际使用中这六款CF卡的性能还是有明显区别的。 测试成绩汇总，HD Tach和HDTune • HD TACH测试HD Tach主要用于观察读取性能的稳定性，平均值也是参考的一方面。

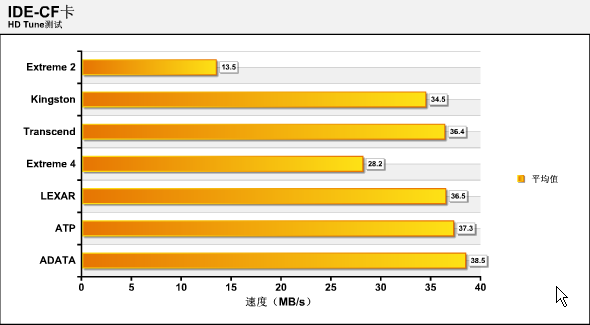

可以看到 SanDisk Extreme® IV虽然写入性能最厉害，但是在读取稳定性上有些问题，这在后面的HD Tune对比中也能看出来。 • HD Tune测试HD Tune贵在全面，它不仅能检测存储介质的读取性能，还能检测其健康状况和其他信息，它一般也能印证HD Tach的曲线表现。

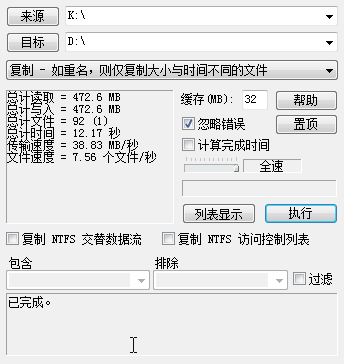

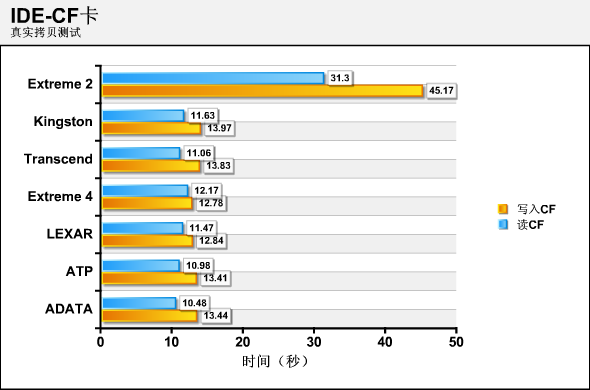

• Raw+jpg拷贝测试对于Raw+jpg拷贝测试，我们付出了足够的重视，因为它最真实，也最具参考价值。我们找了比较专业的计时软件来统计495MB Raw+jpg文件（共92个文件）的拷贝时间，大家可以根据这个时间想象：你按下快门连拍时，相机将92张图像可以向CF卡中写入你需要等待多久（数值越小越好）。
主要关注写入CF时间（黄色），看上去差距不算太大，SanDisk Extreme® IV仍然毫无争议地胜出。而读卡速度ADATA领先较多，比Extreme® IV快了1秒半左右。 总结 虽然我们的测试项目主要比较了6款顶级CF卡的性能，虽然互有胜负，但是差距毕竟不是很大。但是别忘了一点，我们进行这个测试的动力来自于读卡器，与其说是UDMA让CF卡飞起来了，不如说这个小破烂读卡器让他们发挥潜能的。 看着这伙CF一个个畅快的跑出40MB/s以上的成绩，这在以往的那些USB2.0、火线读卡器上实在是Mission Impossible。这个没有太大技术含量的杂牌地摊货，实在给众CF卡们提供了一个证明自己的机会，也让我们这篇文章可以告诉您该如何选择UDMA的CF卡。 不支持Flash
|
