挑战静音极限 蓝宝26PRO实战HTPC

http://www.sina.com.cn 2007年09月21日 11:51  IT.COM.CN
作者:Tim,编辑:陈天韵

  ATi的RV610/RV630采用最新65nm制造工艺,使得显示核心的成本降低,而且还将核心的发热量也进一步降低。由于发热量的降低,对于RV610只需要一个小小的散热器就能完全应付,RV630也不需过于夸张的散热器。在市面上更有不少的厂商推出了静音版的显卡产品,不过大多数只局限于基于RV610的HD2400系列,但是基于RV630的产品还是比较少见,因为RV630的频率比较高,发热量比RV610大,如果造成静音版产品,在散热器的投入会比较大。

挑战静音极限蓝宝26PRO实战HTPC

  对于HTPC用户而言如果不追求3D性能,只追求高清视频解码,那么HD2400已经足够,而且在市面上很容易就购买得到静音版的HD2400,但是如果HTPC用户既要追求视频解码能力也要追求一定的3D性能,这样问题就有点麻烦,因为市面上既要静音又要性能的产品不多,要么放弃3D性能,要么装一个有风扇的显卡。最近蓝石推出了一款静音无风扇设计的HD2600PRO,不仅能做到0噪音,而其3D性能方面也能提供比较好的支持。我们收到这款产品后,特意组装一台HTPC来进行一次静音HTPC实战,精彩的评测请留意后面的内容。

挑战静音极限蓝宝26PRO实战HTPC

HTPC实战测试(点击直接进入)

挑战静音极限蓝宝26PRO实战HTPC

IT.com.cn硬件评测

评测监督:姚俊锋 制作:Tim
参考价格:799
挑战静音极限蓝宝26PRO实战HTPC
评测产品:  蓝宝2600PRO Ultiamte
编辑评价:  0噪音,适合HTPC用户,性能良好
购买商家:  广州太平洋数码广场二期229档众恒科技
购买电话:  020-87575021

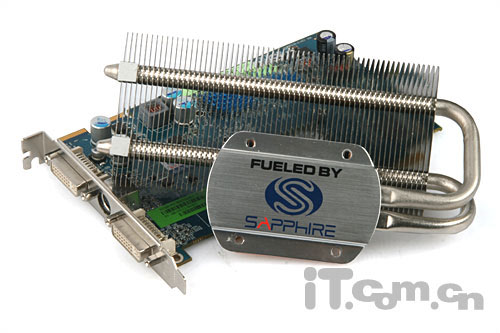

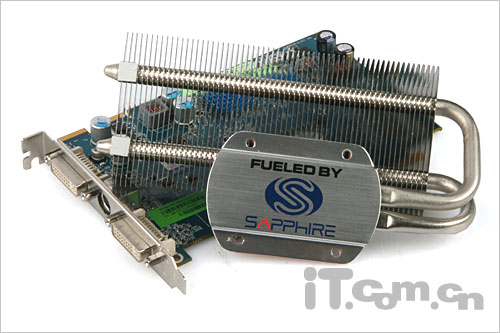

  蓝宝将这款静音版HD2600Pro命名为2600PRO Ultiamte,这款显卡采用无风扇设计,使用一个有2根导热管的巨型散热器,有非常好的散热效果,而且这款显卡基于RV630的显核心,核心频率为600MHz,更使用1.4ns的DDR3显存,为显卡的3D性能提供良好的保障,做到既能静音又能兼顾3D性能。

蓝宝2600PRO Ultiamte外观:

挑战静音极限蓝宝26PRO实战HTPC

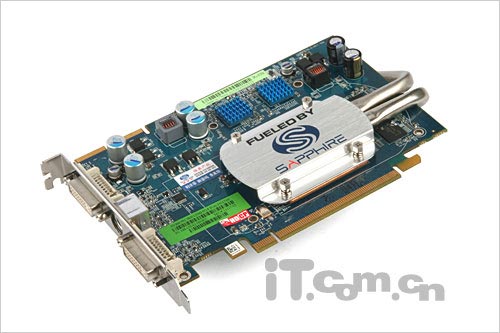

  蓝宝2600PRO Ultiamte采用蓝宝一贯使用的蓝色PCB,蓝宝的做工用来大家的不用置疑,显卡上的每一粒电容的用蓝色水笔画过,证明这些电容都是全部通过检测才安装上显卡,在显核心上方的散热器上印有蓝宝的标志,十分醒目,整块显卡设计也非常大气。

挑战静音极限蓝宝26PRO实战HTPC

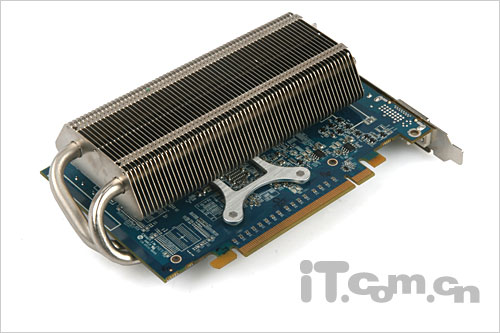

  翻转显卡的背面可以看到从正面延伸下来的2根热管连接着一个硕大的散热器,散热器的体积非常大,占据了半张显卡,显卡的背面有一个金属的支架,用于安装和固定散热器。

挑战静音极限蓝宝26PRO实战HTPC

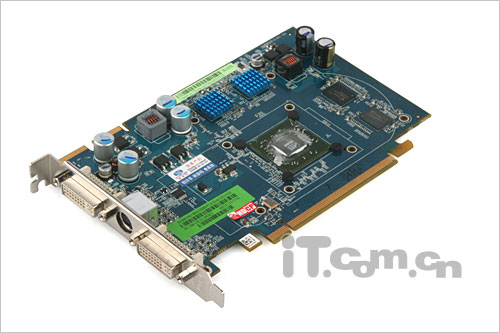

  拆开散热器后可以看到这款显卡的显核心,显卡上有4颗显存,其中2颗覆盖有蓝色的散热平,其余2款由于散热器的导热管在上方经过,没有安装散热片,显卡采用分离式供电,做工和用料都相当扎实。

挑战静音极限蓝宝26PRO实战HTPC

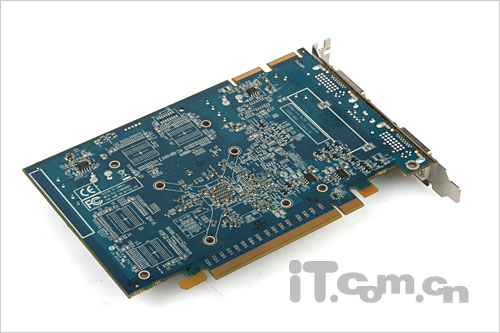

  拆开散热器后的显卡背面可以看到使用上大量的贴片远见,确保显卡的运行稳定,背面还预留了4个显存的空焊位,说明这块PCB可以用户512MB版本的HD2600产品上面。

蓝宝2600PRO Ultiamte散热器:

挑战静音极限蓝宝26PRO实战HTPC

  蓝宝2600PRO Ultiamte的散热器经过特别设计,将显示核心的热量通过2根热管将热量带到显卡背面的散热器,从而带到良好的散热效果,如果安装在机箱内跟可以利用机箱内的气流达到更佳的散热效果。

挑战静音极限蓝宝26PRO实战HTPC

挑战静音极限蓝宝26PRO实战HTPC

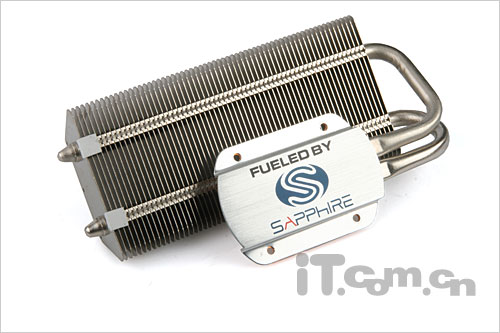

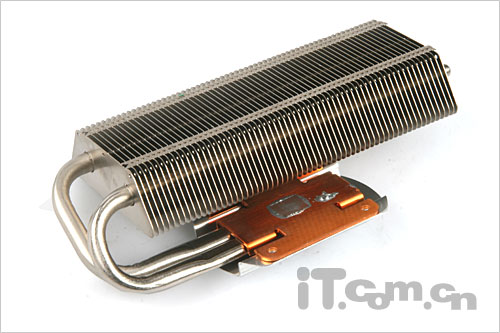

  散热器采用全铝设计,只是在与显示核心接触部分采用铜片,散热器都重量也不轻,散热器上的鳍片也比较密集,紧密与2跟热管相连,导热管的热量均匀地发散到鳍片,从而达到更好的散热效能。

挑战静音极限蓝宝26PRO实战HTPC

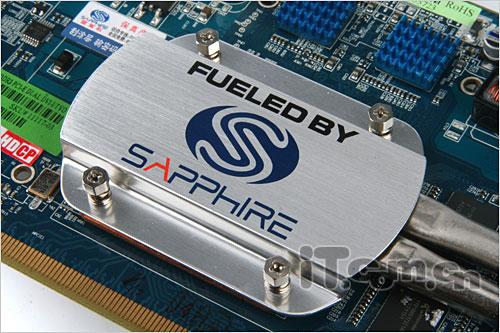

  散热器通过4颗螺丝固定在显卡上,散热器在显卡上放置有一个紧贴显示核心的底座,占用的空间也非常少,底座上有蓝宝的标志。

挑战静音极限蓝宝26PRO实战HTPC

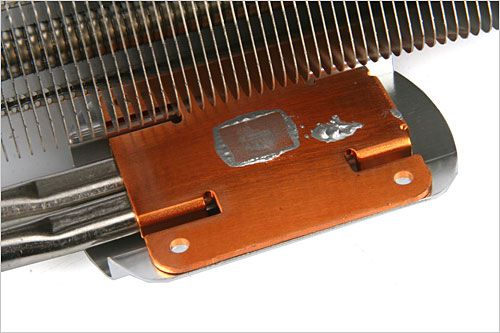

  底座与显示核心接触的部分采用铜片,因为铜有比较良好的吸热能力,铜片被打磨得非常光滑,目的是使得散热器的底部与CPU有更紧密的接触,加强散热的效能。

挑战静音极限蓝宝26PRO实战HTPC

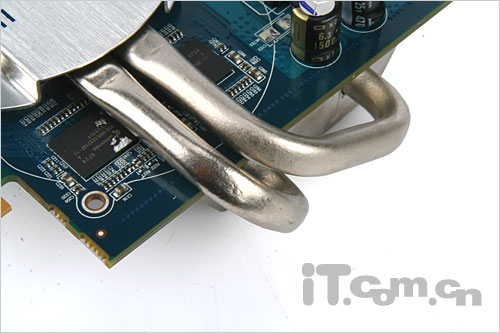

散热器上的2根导热管足有手指那样粗

挑战静音极限蓝宝26PRO实战HTPC 挑战静音极限蓝宝26PRO实战HTPC

  散热器的末端有2块胶垫,能防止对散热器施压时造成散热器直接接触显卡的PCB,造成散热器的损坏或者PCB的损坏,这个设计考虑的比较周到。

蓝宝2600PRO Ultiamte细节:

挑战静音极限蓝宝26PRO实战HTPC 挑战静音极限蓝宝26PRO实战HTPC

  蓝宝2600PRO Ultiamte采用分离式供电,核心和显存都采用独立供电,确保显示核心的显存供电充足,供电部分使用多颗固态电容和高品质的日系电解电容以及使用半封闭电感线圈。

挑战静音极限蓝宝26PRO实战HTPC

  蓝宝2600PRO Ultiamte基于RV630显示核心,核心拥有120个流处理器,完全支持DX10,内建UVD视频解码单元,提供高清视频硬件解码能力。

挑战静音极限蓝宝26PRO实战HTPC

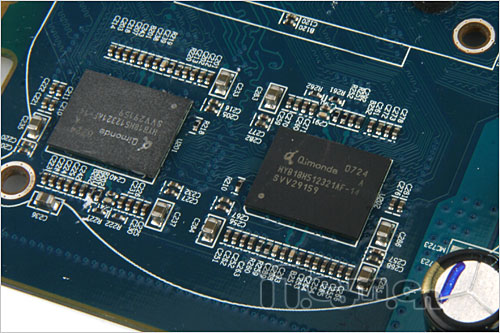

  显示卡使用奇梦达1.4ns的DDR3显存,一共4颗,组成256MB/128bit的规格,显存预设频率为1400MHz.

挑战静音极限蓝宝26PRO实战HTPC

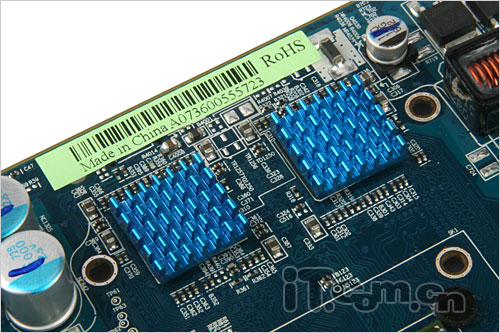

其中2颗显存覆盖有蓝色的散热片

挑战静音极限蓝宝26PRO实战HTPC 挑战静音极限蓝宝26PRO实战HTPC

  显卡的做工也是相当不错,视频输出部分的低通滤波没有被简化掉,确保视频输出的质量,在显示核心背面可以看到使用上了大量的贴片电容电阻,非常有大厂风范。

挑战静音极限蓝宝26PRO实战HTPC

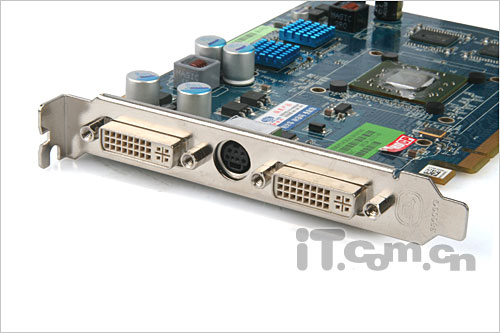

  显卡提供双DVI+S-Video接口,用户可以通过转接器直接将DVI转换成HDMI接口。

详细规格表:

显卡规格
品牌 蓝宝
型号 2600PRO Ultiamte
核心规格 ATi RV630
显存规格 128bit/256MB
核心/显存频率 600MHz/1400MHz
接口形式 PCI-Express
视频接口 DVI、TV-OUT
其它规格
参考价格 799元
随机附件 驱动光盘,说明书,HDMI转换头
质保时间 3个月包换,保修1年

HTPC测试平台:

硬件测试平台
CPU Intel Core Duo T2050(1.6GHz, 533MHz, 1MB L2, Dual Core)
内存 黑金刚 DDR2-800 512MB×2 Dual Chanle
硬盘 Seagate Barracuda7200.10 SATA2 320GB 16MB缓存
主板

磐英LM3

显卡 蓝宝2600PRO Ultiamte
电源 Seventeam ST-620PAF-05F 620W
软件测试平台
操作系统 English Windows XP Pro SP1 (DirectX 9.0C Ready)
主板驱动 Intel Chipset Device 1.1.9.0
显卡驱动 ATi 催化剂 7.9 for WinXP

性能测试平台:

硬件测试平台
CPU Intel Core 2 Duo E4300 (1.8GHz, 800MHz, 2MB L2, Dual Core)
内存 黑金刚 DDR2-800 512MB×2 Dual Chanle
硬盘 Seagate Barracuda7200.10 SATA2 320GB 16MB缓存
主板

ASUS P5K

显卡 蓝宝2600PRO Ultiamte
电源 Seventeam ST-620PAF-05F 620W
软件测试平台
操作系统 English Windows XP Pro SP1 (DirectX 9.0C Ready)
主板驱动 Intel Chipset Device 1.1.9.0
显卡驱动 ATi 催化剂 7.9 for WinXP
测试项目
3D理论测试 3Dmark 03、3DMark05 Build 1.2.0、3DMark06 Build 1.0.2
游戏测试
Prey、Need for Speed Carbon、Test Drive Unlimted

挑战静音极限蓝宝26PRO实战HTPC

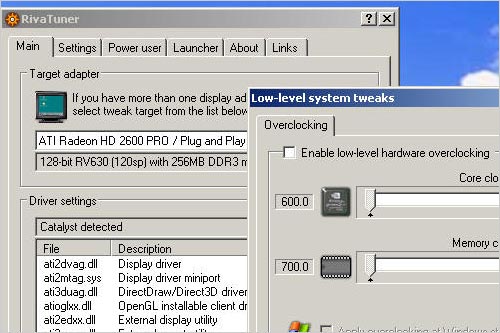

  通过RivaTuner可以看到蓝宝2600PRO Ultiamte基于RV630显示核心,拥有256MB/128bit的DDR3显存,核心频率为600MHz,显存频率为700MHz。

HTPC实战测试:

挑战静音极限蓝宝26PRO实战HTPC

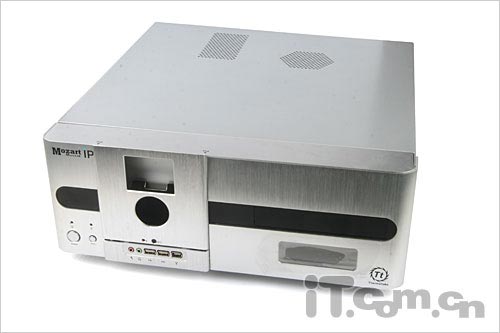

  为了本次测试我们专门组装了一个HTPC平台,使用Tt的Mozart IP的HTPC机箱,主板使用磐英的MODT套装,这套主板使用Intel的945GM芯片组,CPU采用Core Duo T2050移动版CPU,CPU可以不使用散热分散,靠一个铝质的散热器已经有比较好的散热效果,非常适合用来做HTPC的平台。

挑战静音极限蓝宝26PRO实战HTPC

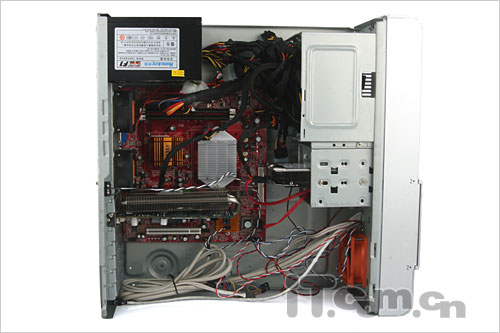

  机箱内部结构,机箱通过前方的8CM风扇将冷风抽进机箱内,通过后面的2把6CM风扇将机箱内的热空气排出机箱外,使得机箱内形成风道,达到良好的散热效果,而且产生的噪音也非常少。

挑战静音极限蓝宝26PRO实战HTPC

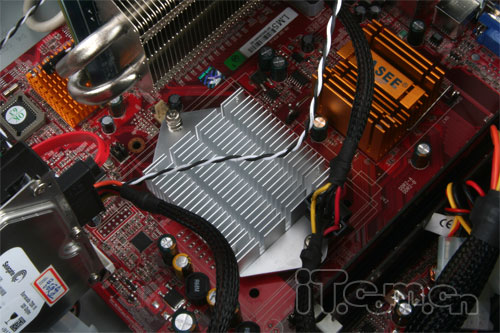

  Intel Core Duo T2050处理器,65nm制造工艺,Yonah核心,采用Socket 479 mPGA封装模式,具有1M的二级缓存,处理器外频为133Mhz,频率为1.6GHz,CPU的发热也非常少,只须要一个铝质的散热器。

挑战静音极限蓝宝26PRO实战HTPC 挑战静音极限蓝宝26PRO实战HTPC

机箱内的散热风扇,分别负责抽入冷风和排出热气

挑战静音极限蓝宝26PRO实战HTPC

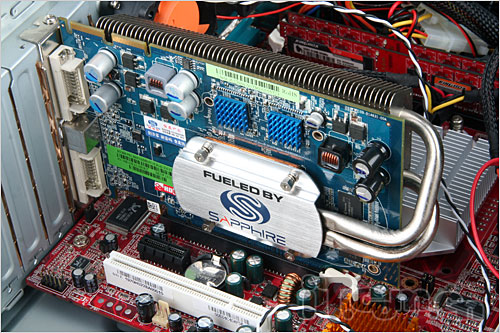

显卡安装后(正面)

挑战静音极限蓝宝26PRO实战HTPC

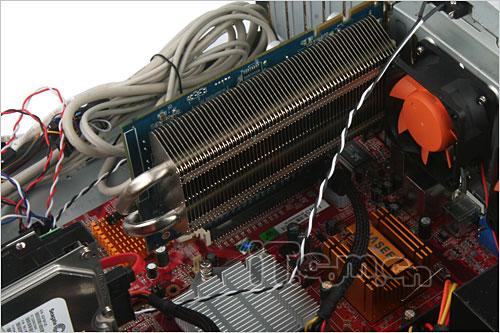

显卡安装后(背面)

温度测试:

  温度测试分为2部分,第一部分是在HTPC机箱内测试,运行3Dmark,用RivaTuner记录温度,第二部分是在裸机测试,同样适用RivaTuner记录温度,测试环境温度为25度。

挑战静音极限蓝宝26PRO实战HTPC

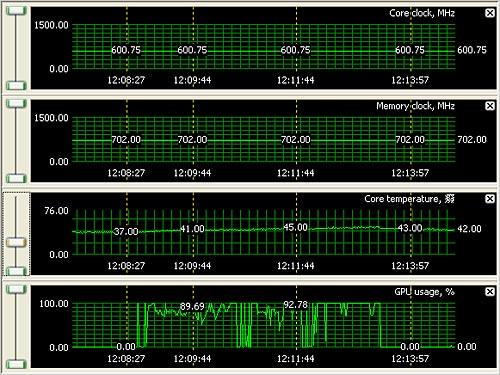

HTPC测试记录的温度曲线

挑战静音极限蓝宝26PRO实战HTPC

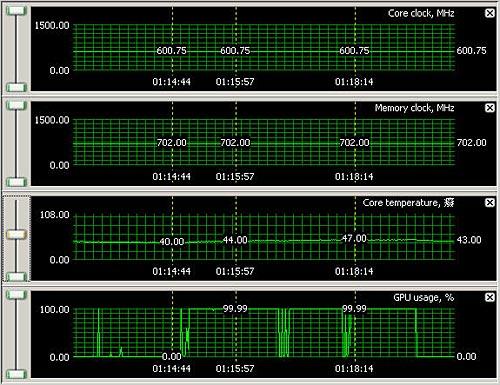

裸机运行时的温度曲线

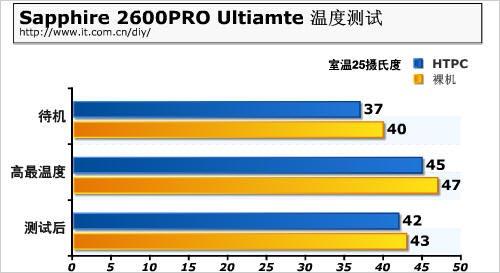

挑战静音极限蓝宝26PRO实战HTPC

  通过2个温度测试可以看到,在HTPC机箱内由于机箱内的空气流动使得散热器有更好的散热效果,待机时只有37度,而运行3Dmark时最高温度只有45度,测试完成后温度回落到42度,散热器的散热效果非常好,而在裸机测试时温度比HTPC稍微高一些,主要是裸机运行时没有机箱内的空气流动,散热效果不及在机箱内。

性能测试:

3Dmark理论测试:

挑战静音极限蓝宝26PRO实战HTPC

挑战静音极限蓝宝26PRO实战HTPC

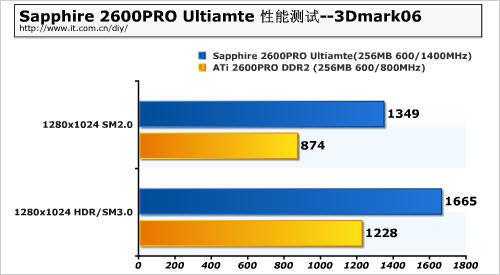

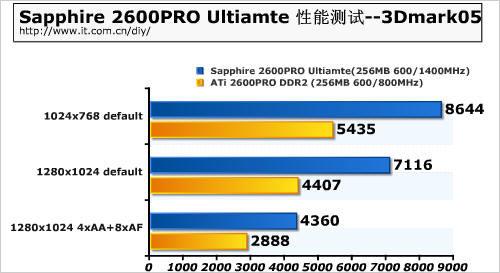

  本次测试性能不是重点,所以只进行简单测试。通过3Dmark的测试可以看到拥有256MB DDR3显存的蓝宝2600PRO Ultiamte性能上与核心频率相同但使用DDR2显存的2600PRO要高出不少,使用DDR3显存对性能有不少的帮助。

游戏测试:

挑战静音极限蓝宝26PRO实战HTPC

挑战静音极限蓝宝26PRO实战HTPC

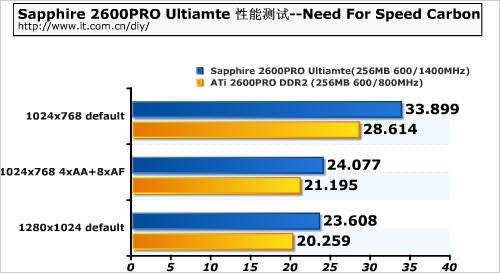

  在游戏性能方面蓝宝2600PRO Ultiamte的性能非常突出,使用DDR3显存对性能有非常大的帮助,对于新游戏蓝宝2600PRO Ultiamte有不错的表现。

测试总结及编辑意见:

挑战静音极限蓝宝26PRO实战HTPC

  经过上面的HTPC测试可以看到蓝宝2600PRO Ultiamte非常适合做HTPC的显卡,不仅有良好的散热效果,而其3D性能也有一定的保证。通过温度测试,蓝宝2600PRO Ultiamte的散热器可以利用机箱内的气流达到非常好的散热效果,待机时只有37度,而运行3Dmark时最高温度也只有45度,而且这款显卡不会产生任何的噪音。在3D性能方面,由于核心频率为600MHz,而且适用DDR3显存,这款显卡的性能相当良好,比使用DDR2的2600PRO要强,更不用说HD2400了。蓝宝这款显卡设计也非常好,通过导热管将显示核心的热量带到显卡背面的散热器上,从而带到非常良好的散热效果。这款显卡的售价为799元,相对普通版本的2600Pro要高,对于HTPC用户,能买到一款既能静音又能兼顾到3D性能的显卡,这款显卡还是有其自身的价值的。
