庭院中de冲浪享受—华硕超距无线路由

http://www.sina.com.cn 2007年08月31日 00:05  小熊在线
作者:小熊北京-wetnt

庭院深深 无线悠然

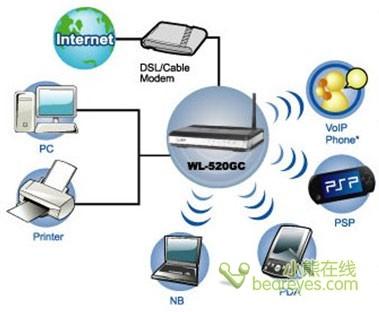

    随着人们生活水平的提升,WiFi也越来越成为新兴网民们上网的最佳选择 —— 在家中泡上一杯香浓的卡布奇诺,懒懒地躺在沙发上,抱着笔记本电脑享受网上冲浪的快感。不过这还不够,如果能够在夏日清凉的午后、在庭院中大树下的藤椅中,享受这一切才会更加完美!

庭院中de冲浪享受—华硕超距无线路由

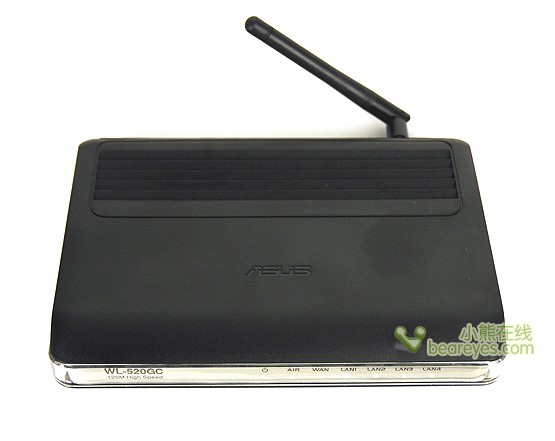

    大部分WiFi产品由于受到发射功率设计的限制都不能传输的很远,在经过层层阻隔的室外已经是强弩之末,不能完美的链接网络了,更难以享受树下冲浪的 速度快感。不过这一切都被华硕一款小巧产品后变得容易;华硕新推出的一款WL-520gC高速宽带路由器,标称能够实现“850m”信号范围,而且具备更加优秀的信号穿透能力,终于可以将庭院中享受上网梦想变成现实。

庭院中de冲浪享受—华硕超距无线路由

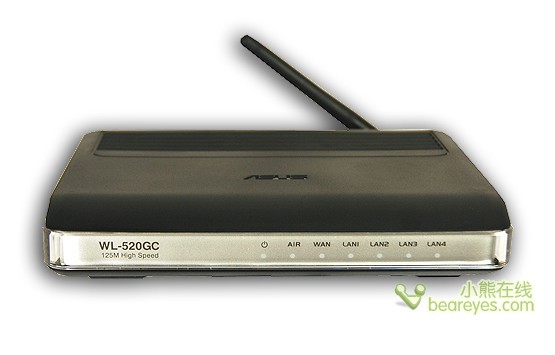

    华硕 WL-520gC 高速宽带路由器,是基于经典的WL-520g型号之后采用全新设计界面、性能更优秀的一款产品,其采用125HSM与BroadRange技术,能够提供三倍的信号覆盖范围,传输速率高达一般802.11g产品的135%。

庭院中de冲浪享受—华硕超距无线路由

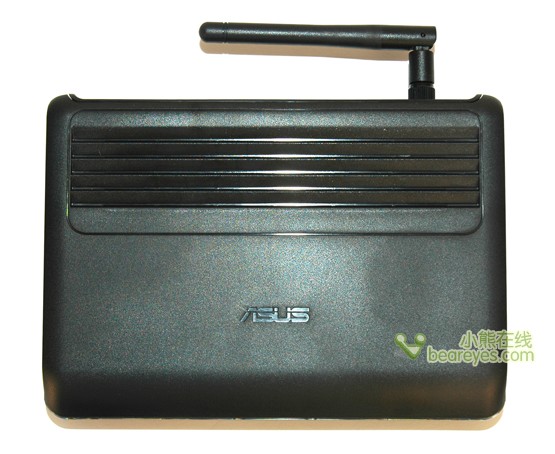

    相比其广泛无线信号覆盖范围,华硕 WL-520gC 高速宽带路由器外观设计相当小巧,特别是其天线部分相比华硕WL-500W系列产品白色天线,缩短了大约三分之一,不过这并不影响其信号质量,在我们实际测试过程中,其信号质量一直处于优秀的水平。

庭院中de冲浪享受—华硕超距无线路由

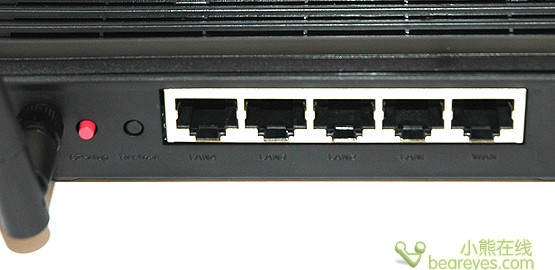

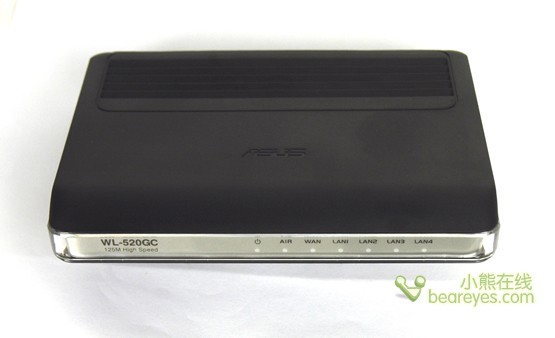

    华硕 WL-520gC 高速宽带路由器前面板上有POWER、AIR、WLAN、LAN1~4指示灯,其工作状态随时可以查看;华硕 WL-520gC背板上有1个WAN口和4个10/100Mbps RJ-45接口,另外有EZSetup键、复位键、外置偶极天线、电源孔等设计。

庭院中de冲浪享受—华硕超距无线路由

    华硕 WL-520gC在安全性上也不含糊,其具有NAT防火墙和SPI防火墙。访问控制方面:MAC地址访问控制,访问内部网和外部网的IP过滤,域名访问控制,广域网连接控制等等。另外还支持UPnP、DHCP服务、DNS代理、NTP客户端、DDNS、端口触发等网络管理功能。WL-520gC支持业界最新的安全标准(WEP、WPA、WPA2),内建的防火墙提高使用环境的安全。

庭院中de冲浪享受—华硕超距无线路由

    作为一款专业SOHO无线产品,华硕 WL-520gC 高速宽带路由器支持华硕独有“EZSetup Wizard”功能,只需要三个步骤就能够迅速建立起无线链接,让原本复杂的安装程序变得简单。



强大组网能力 支持WDS功能

    此外作为高级功能,华硕 WL-520gC 高速宽带路由器还支持无线分布式系统(WDS)功能,简单来讲无线分布式系统(WDS)的无线中继模式,就是在WDS上可以让无线AP之间通过无线进行桥接(中继),在这同时并不影响其无线AP覆盖的功能。

庭院中de冲浪享受—华硕超距无线路由

    这一功能主要是面对现在日益增多的无线网络需求,例如很多地方因为场所比较大而无线设备单品覆盖的范围又不能够满足需求。这在以前只有通过无线网桥这个设备来达到无线的桥接。

    原有无线网桥只有单一的桥接功能,并不能够达到无线覆盖的效果,要想达到无线桥接又要达到无线覆盖,那么至少就需要增加4个无线产品 —— 其中两个无线网桥来桥接无线信号,而两个AP产品负责无线覆盖。

庭院中de冲浪享受—华硕超距无线路由

    而现在采用具备无线分布式系统(WDS)功能的产品,例如华硕 WL-520gC 高速宽带路由器,就可以可以实现信号的中继和放大,从而延伸无线网络的覆盖范围。中心AP最多支持四个远端无线中继模式的AP接入。无线分布式系统(WDS)的无线中继模式,提供了全新的无线组网模式。可适用于那些场地开阔、不便于敷设以太网线的场所,像大型开放式办公区域、学校、广场、仓库、码头等。

庭院中de冲浪享受—华硕超距无线路由

    无线分布式系统(WDS)功能产品,可以使无线网络使用者以购买最少无线设备,达到更多用途的功能实现。不过同时也要注意,这一无线网络是共享网络,整个WDS相当于一个大的网络,用户越多每个用户所得的带宽越低。



“Afterburner”技术奥妙

庭院中de冲浪享受—华硕超距无线路由

    华硕 WL-520gC 高速宽带路由器采用Afterburner流量提高技术,通过更新的减少开销技术和突发帧优化技术来显著提高传输速率。华硕 WL-520gC 在信号方面的优势,得益于其采用125HSM与BroadRange技术,这一技术能够使其为无线传输提供三倍的信号涵盖范围,信号传输速率也高达一般802.11g产品的135%。

庭院中de冲浪享受—华硕超距无线路由

    怀着对125HSM与BroadRange技术的敬仰,我们拆开了这款华硕 WL-520gC 高速宽带路由器外壳,来窥视其高速传输的内部技术奥秘。

庭院中de冲浪享受—华硕超距无线路由

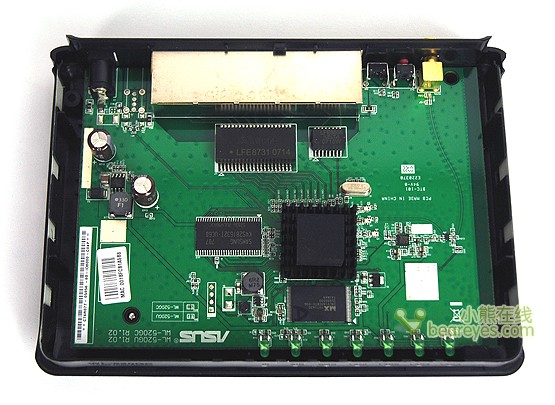

华硕 WL-520gC 高速宽带路由器内部

庭院中de冲浪享受—华硕超距无线路由

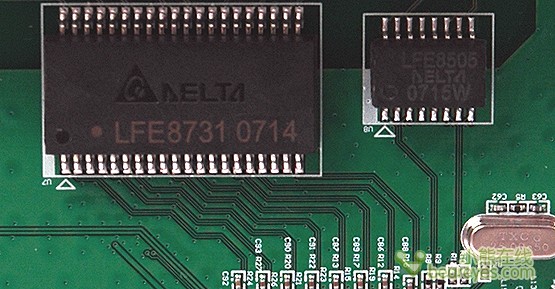

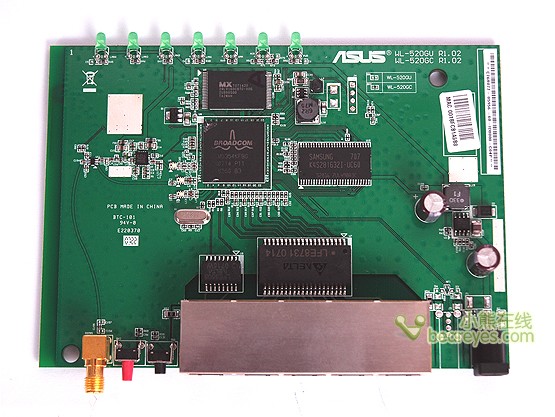

华硕 WL-520gC 高速宽带路由器芯片组合

    我们看到华硕 WL-520gC 高速宽带路由器核心采用了Broadcom(博通)公司的BCM5354解决方案。Broadcom(博通)公司是一家全球有线及无线通讯半导体业的领导者,其产品涉足语音、影像、数据和多媒体的传输能遍及家庭、企业及移动环境;同时,Broadcom 也是全球最大的无晶圆半导体公司之一,在有线和无线领域的语音、影像、数据传输方面拥有非常广泛的知识产权。

    Broadcom公司的优势在于提供业界最完整的先进系统单芯片和软件解决方案,BCM5354就是这一理念的一款产品。

庭院中de冲浪享受—华硕超距无线路由

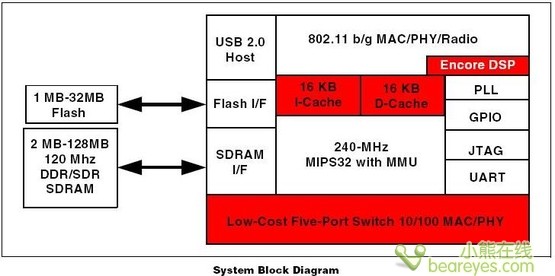

华硕 WL-520gC 高速宽带路由器核心的BCM5354解决方案

    BCM5354是采用了 Broadrange 技术优化的 802.11g 路由器芯片,它集成了一个高性能的MIPS32处理器、IEEE 802.11 b/g MAC/PHY、2.4-GHz直接转换射频、USB 2.0主控制器、SDRAM控制器,以及一个可配置的5端口快速以太网(FE)交换机。

庭院中de冲浪享受—华硕超距无线路由

    BCM5354通过其可配置的介质接口支持WAN连接,每端口可编程的4优先级排队为有保证的宽带应用、DiffServ/TOS和L2/L3 IGMP监听保证了服务质量(IEEE 802.1p)。IEEE 802.1Q VLAN灵活地实现了VLAN分组和WAN端口隔离。240MHz MIPS32 CPU核具有16KB指令缓存,16KB数据缓存,以及1KB预取缓存;2.4 GHz直接转换射频。

庭院中de冲浪享受—华硕超距无线路由

    BCM5354支持BroadRange技术,集成了先进的数字信号处理技术,使其无线传输灵敏度为业内802.11g芯片组的最高灵敏度。一般来讲,用户无线设备接入无线路由器时,如果位置发生移动,则必然会引起信号强度变化,这时系统为了保证连接可靠性,则会强迫降低链接速率。

    BCM5354芯片解决方案改善了器件的接收发送数据的能力,这一 BroadRange 技术允许基于54g技术的产品,在低信号强度下依然能够保持比较高传输速率。灵敏度提升同时也扩大了无线信号的覆盖范围。

    此外BCM5354解决方案还集成了Wi-Fi Multimedia技术,能够对多媒体文件传送进行了特别优化,使得高品质DVD可以在无线网络顺畅在线播放。另外,BCM5354在功耗控制方面也有独到优势,其空闲模式的功耗甚至能够降低到9mW,在环保节能社会中能够获得环保人士的青睐。



亲切“中文界面”

    看过华硕 WL-520gC 高速宽带路由器的硬件系统,我们接下来再来看看其软件系统,首先我们来看其内部软件系统。在连接好PC和华硕 WL-520gC线缆之后,按动“EZSetup Wizard”按键,依照其附带软件的提示,很快就能够建立好链接。然后访问默认的IP地址“192.168.1.1”,就能够进入其内部控制界面。

庭院中de冲浪享受—华硕超距无线路由

    评测的这台华硕 WL-520gC 高速宽带路由器内部软件版本是2.0.0.4,我们从其网站上下载最新版本2.0.0.6版,将其升级为中文软件系统。

庭院中de冲浪享受—华硕超距无线路由

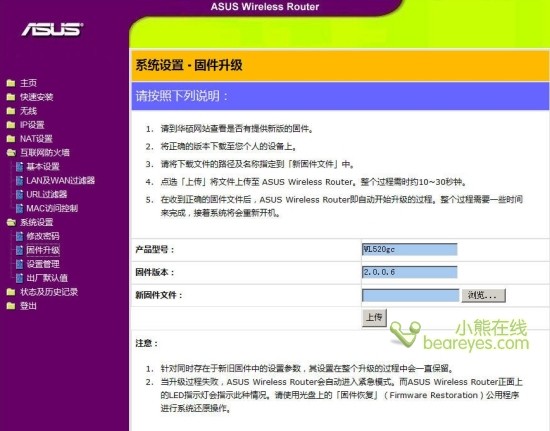

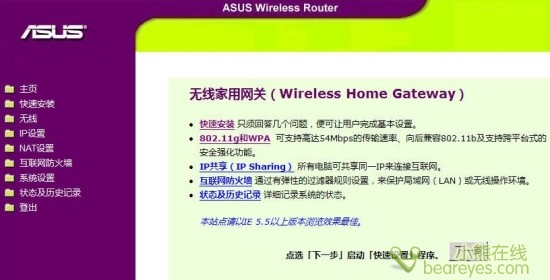

升级内部程序相当简单,只要在升级界面中将对应的升级程序选定,按“上传”键就能自动升级软件。升级之后我们可以看到其控制界面首页:

庭院中de冲浪享受—华硕超距无线路由

控制界面首页有快速安装、802.11n和WPA、IP分享、防火墙、状态等最常用内容。

庭院中de冲浪享受—华硕超距无线路由

    华硕 WL-520gC 高速宽带路由器在安全方面支持SSID广播设定,支持64/128-bit WEP,WPA,WPA2,TKIP,AES,WPA-PSK,WPA2-PSK,MAC address,802.1x等加密手段。如果用户比较熟悉这些设定的话,可以依据自身的使用环境来设定。

庭院中de冲浪享受—华硕超距无线路由

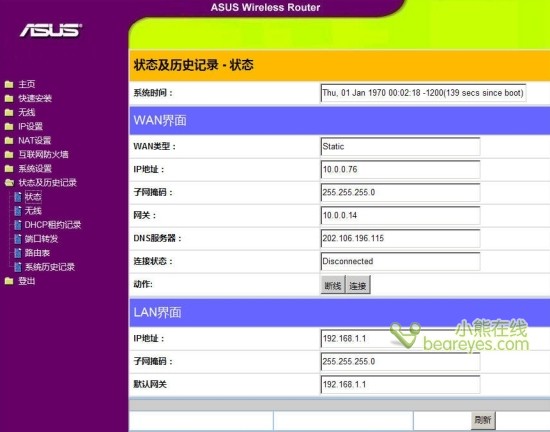

华硕 WL-520gC 高速宽带路由器IP设定

庭院中de冲浪享受—华硕超距无线路由

华硕 WL-520gC提供多种网络防卫,保证无线分享的安全性,包括NAT防火墙、SPI(状态数据包检测)防火墙、单接口和多接口过滤、URL过滤、MAC地址过滤等

庭院中de冲浪享受—华硕超距无线路由

庭院中de冲浪享受—华硕超距无线路由

    此外,华硕 WL-520gC还加入了“EZQoS”功能可以让用户自由选择游戏、上网、多媒体还有传输模式,且都是以图形化的点选方式来实现,非常方便用户使用。



无线传输品质测试

    配合华硕 WL-520gC 高速宽带路由器无线传输测试,我们采用了华硕 WL-100W Super Speed N无线网卡来配套测试。华硕 WL-100W 可以支持支持802.11n草案最新规格,而且完全兼容802.11b/g。华硕 WL-100W 支持“Super Speed N”,采用802.11n无线规格中所采用的MIMO、Multiple Input Multiple Output —— 多重输入与多重输出技术,可以让无线传输速率(Throughput)超过传统10/100以太网络。

庭院中de冲浪享受—华硕超距无线路由

    测试硬件搭配我们采用了这样的方式,台式机 + 华硕 WL-520gC 无线路由器,IBM ThinkPad X31笔记本 + 华硕 WL-100W 无线网卡。

测试配置 台式机主要配置 笔记本主要配置
操作系统 Microsoft Windows XP
Professional
Service Pack 2
Microsoft Windows XP
Professional
Service Pack 2
CPU Intel Celeron D 331
2666 MHz (20 x 133)
Intel Mobile Pentium M
1600 MHz (16 x 100)
主板 Intel Grantsdale-G i915G Intel Odem i855PM
内存 1536 MB (PC3200 DDR SDRAM) 512 MB (DDR SDRAM)
显卡 NVIDIA GeForce 7600 GS (256 MB) ATI MOBILITY RADEON (16 MB)

无线网络 华硕 WL-520gC 高速宽带路由器 华硕 WL-100W 无线网卡

    测试环境,我们就选择我们小熊在线编辑部办公室,办公室处于中关村核心地带,周边无线网络非常庞杂,这对于华硕 WL-520gC 高速宽带路由器来讲是一个非常残酷的考验。不过对于我们广大用户来讲,这样的环境也正是我们平常的无线路由器使用环境,在这种情况下其表现如何就要看其本身产品素质了。

    具体测试三个阶段进行,测试主要测试网友们最为关心的无线信号品质和无线传输速度。第一阶段我们在2~3米范围内,中间无任何障碍物;第二阶段我们测试在12~15米范围内传输品质,中间有办公玻璃半隔间;第三阶段是30~40米范围内的传输品质,中间有办公轻体墙间隔。

    无线传输速度我们采用专业的网络测试软件—— NetIQ.Chariot.v5.4.Final来测试。Chariot通过产生模拟真实的流量,采用End to End的方法测试网络设备或网络系统在真实环境中的性能。Chariot的基本组成包括Chariot控制台和Endpoint。CHARIOT能提供多达10000个并发连接,能更好的模拟真实环境对设备及网络进行全面的测量。

庭院中de冲浪享受—华硕超距无线路由

华硕 WL-100W 无线网卡正在链接华硕 WL-520gC 无线路由器

    下面这是第一阶段链接测试,华硕 WL-520gC 高速宽带路由器通过五类以太网线与台式机连接,安装好华硕 WL-100W “Super Speed N”无线网卡的IBM X31笔记本放置在距离华硕 WL-500W 2~3米的位置上,中间没有任何障碍物。

庭院中de冲浪享受—华硕超距无线路由

    在这一测试环境下,华硕 WL-520gC 高速宽带路由器信号强度显示100%,链接速率达到了54Mbps,这是标准的802.11g传输链接速率。

庭院中de冲浪享受—华硕超距无线路由

测试1:WL-100W TO  WL-520gC 传输,传输速度平均19.880Mbps

庭院中de冲浪享受—华硕超距无线路由

测试2:WL-520gC TO WL-100W 传输,传输速度平均20.227Mbps

庭院中de冲浪享受—华硕超距无线路由

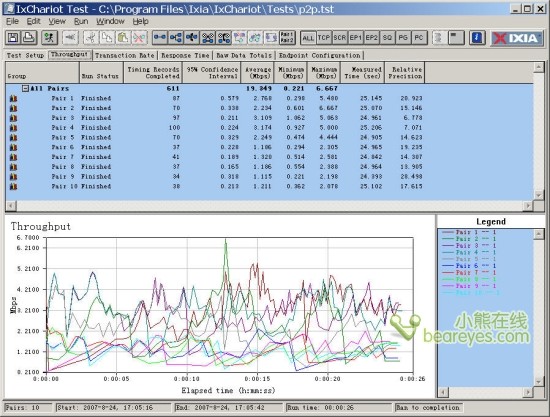

测试3:WL-520gC 和 WL-100W 双向传输,传输速度平均19.349Mbps

    第二阶段我们测试,华硕 WL-100W 和 WL-520gC 距离拉开到12~15米,中间有办公玻璃半隔断。此时在IBM X31上显示,华硕 WL-520gC 高速宽带路由器信号强度依然是100%,仅有偶尔的时候会显示95%,但是链接速率依然保持在54Mbps。

庭院中de冲浪享受—华硕超距无线路由

由此来看,华硕 WL-520gC 高速宽带路由器在信号强度上是能够有保证的。

庭院中de冲浪享受—华硕超距无线路由

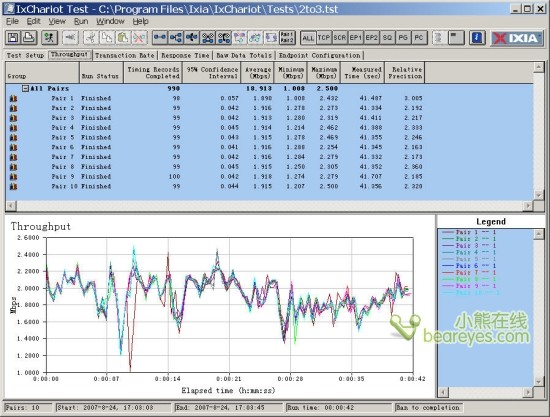

测试1:WL-100W TO 华硕 WL-520gC 传输速度平均18.918Mbps

庭院中de冲浪享受—华硕超距无线路由

测试2:WL-520gC TO WL-100W 传输,传输速度平均20.227Mbps

庭院中de冲浪享受—华硕超距无线路由

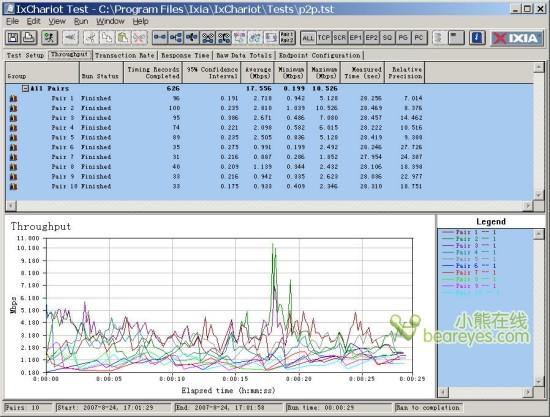

测试3:WL-520gC 和 WL-100W 双向传输,传输速度平均17.556Mbps

    从第二阶段的测试来看,华硕 WL-520gC 高速宽带路由器在信号强度方面的确有其独到之处,能够在这一距离下依然保持比较高的链接速率,以及真实数据传输速率,能够达到双向传输速度平均17.556Mbps的水平。

    第三阶段我们将华硕 WL-520gC 与 WL-100W 的距离拉开到 35~40米范围,中间隔了两堵办公轻体墙隔断。不过即使是在这种情况下,IBM X31上显示的无线信号强度并没有明显减弱,无线信号强度依然有90%以上,链接速率依然在54Mbps、48Mbps之间切换。

庭院中de冲浪享受—华硕超距无线路由

华硕 WL-520gC 高速宽带路由器在信号强度上比较优秀

庭院中de冲浪享受—华硕超距无线路由

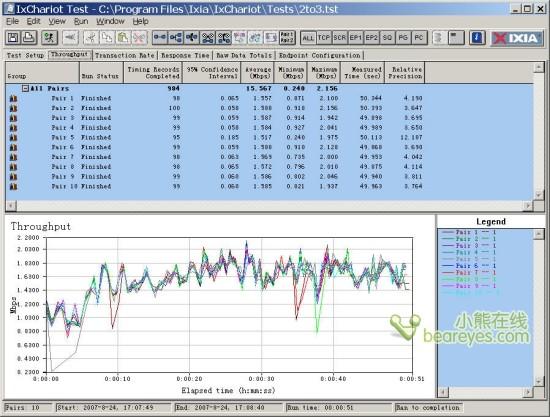

测试1:WL-100W TO 华硕 WL-520gC 传输速度平均15.567Mbps

庭院中de冲浪享受—华硕超距无线路由

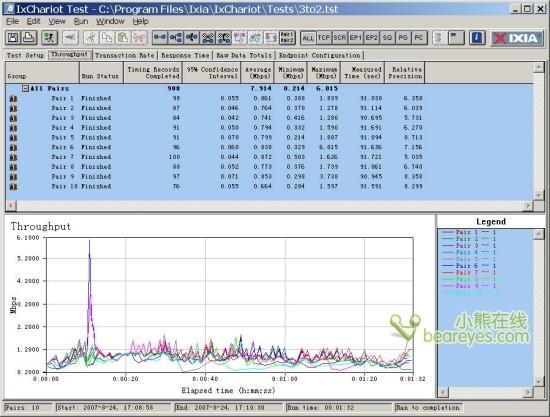

测试2:WL-520gC TO WL-100W 传输,传输速度平均7.914Mbps

庭院中de冲浪享受—华硕超距无线路由

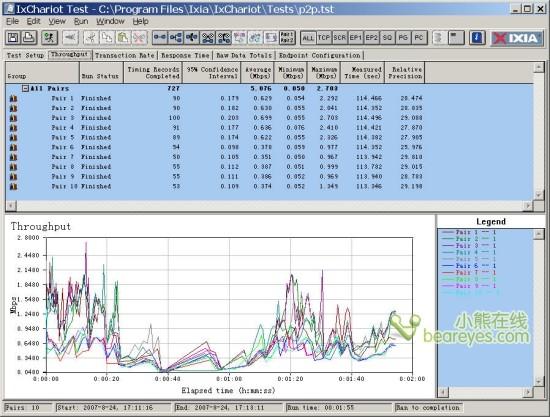

测试3:WL-520gC 和 WL-100W 双向传输,传输速度平均5.076Mbps

    第三阶段无线测试中,WL-520gC 在信号强度上虽然下降不大,不过在传输速率上表现了比较大幅度的下降,特别是双向传输速率锐减到了5.076Mbps。

    由于测试环境限制,我们没有在更远距离上测试华硕 WL-520gC 高速宽带路由器的传输效果。不过就以上这三种测试结果来看,华硕 WL-520gC 高速宽带路由器在信号强度上是有保证的,能够实现在更广阔范围内的有效链接。

    不过,由于测试环境的干扰其无法达到更加优秀的传输速率,如果在个人使用环境中,在无线电信号比较少的别墅环境,享受庭院中无线冲浪是没有问题的。



测试综述

    经过这一段时间的测试,华硕 WL-520gC 高速宽带路由器在无线信号质量,给我们留下了比较深刻的印象。在环境恶劣的中关村中心地带办公环境中,还能够达到非常强悍的信号强度,这是普通一些无线路由器无法达到的效果。

庭院中de冲浪享受—华硕超距无线路由

    对于SOHO一族在享受家庭冲浪的环境中,华硕 WL-520gC 高速宽带路由器能够达到比较好的效果。特别是华硕 WL-520gC 采用的EZSetup Wizard功能,可以让普通用户也能够很方便地设定各项选项,这一点对于那些对电脑网络系统不太熟悉的家庭用户来讲是非常重要的。

庭院中de冲浪享受—华硕超距无线路由

    此外,华硕 WL-520gC 高速宽带路由器多种链接功能,也能够获得家庭用户的青睐,除了能够享受WiFi提供的各种无线上网链接,比如无线链接PSP、无线PDA、无线NB、无线打印机等功能之外。华硕 WL-520gC 还特别在VoIP方面进行了优化,能够保证在网络语音、视频聊天中,提供更为流畅的效果。

    还有,其强大的安全性,支持最新的安全标准(WEP、WPA、WPA2),NAT防火墙和SPI防火墙、MAC地址访问控制、IP过滤、域名访问控制、URL访问控制,能够给家庭用户获得更多的安全保护。

    另外对于企业用户来讲,华硕 WL-520gC 高速宽带路由器支持的无线分布式系统(WDS)功能,能够以最廉价的成本配置最为广阔的无线接入范围,为企业带来更大的效益。

    这样一款比较多功能产品目前售价并不昂贵,相信普通用户都能接受。想享受冲浪乐趣么,购买这么一款小巧而强大的产品,就能够满足您庭院深深、上网悠游的梦想……
