工包非草包—厚道大水牛pp400eaa电源http://www.sina.com.cn 2007年08月30日 00:05 小熊在线
作者:小熊在线—Gecao

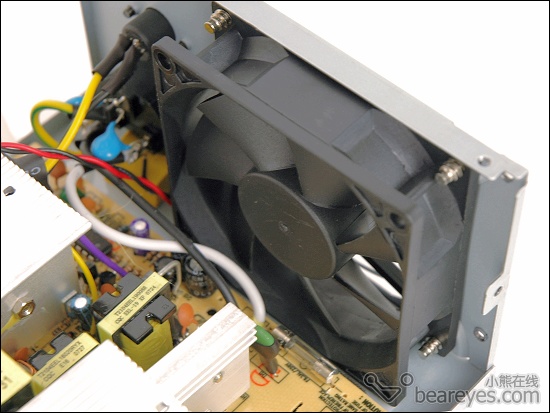

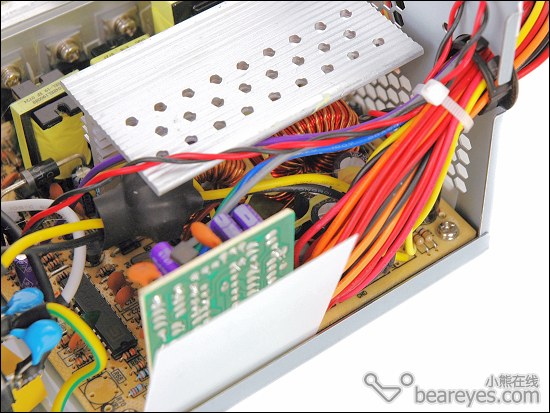

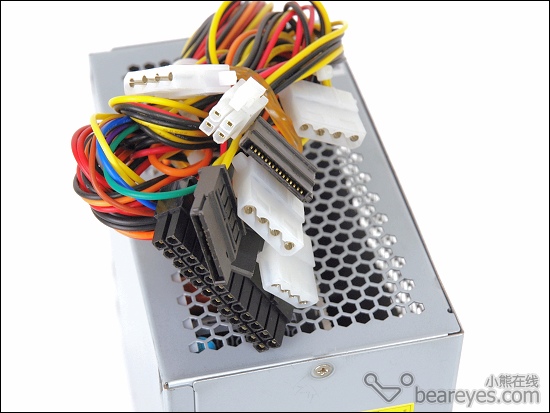

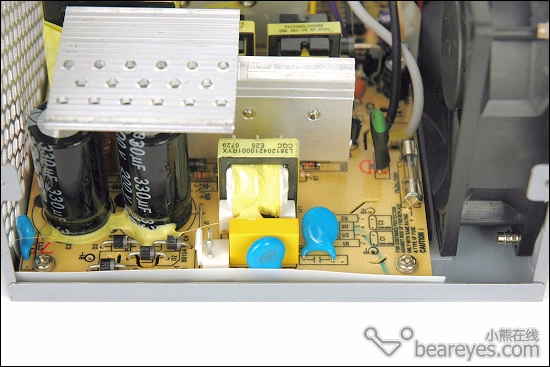

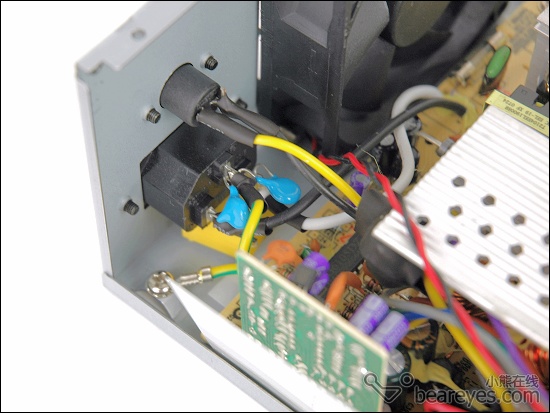

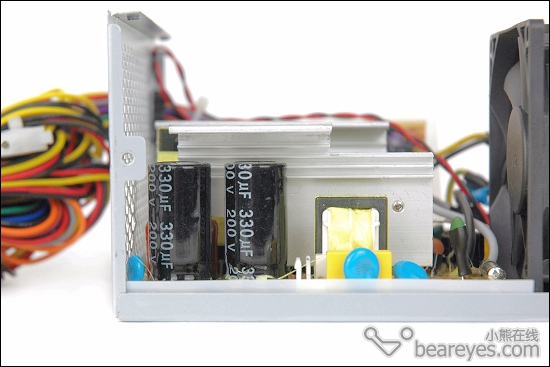

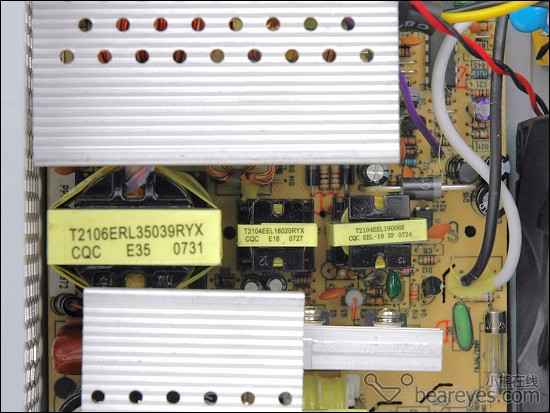

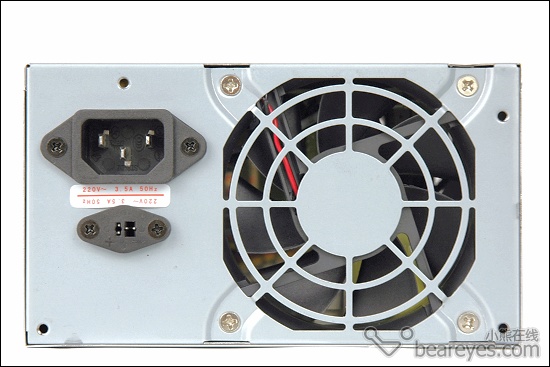

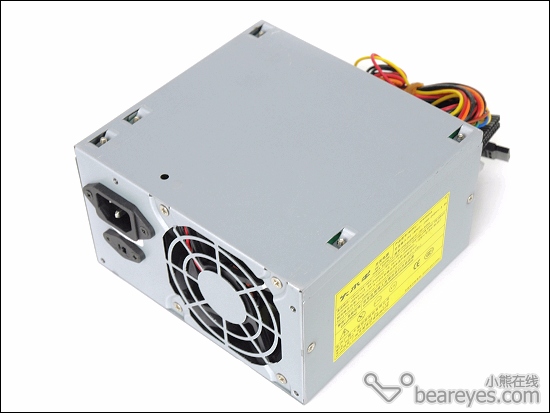

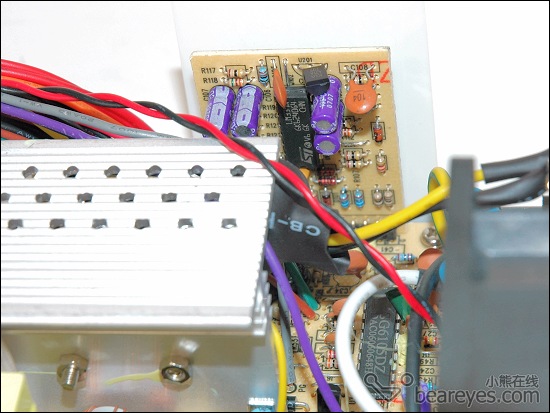

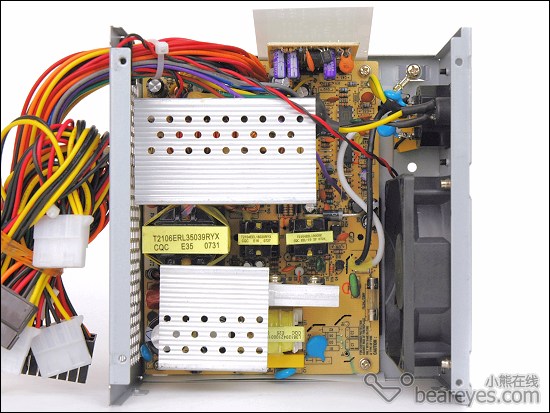

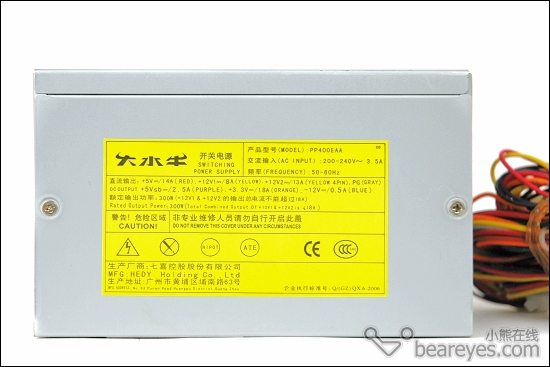

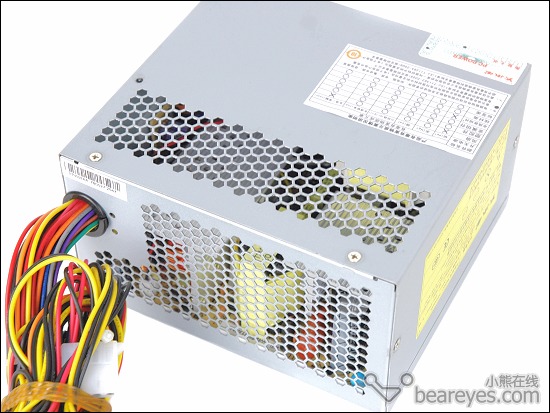

大水牛 pp400eaa,8cm风扇服务器外观 双核CPU已经成为主流,高功耗显卡也走进百姓家,要想稳定的推动这些+12v的用电大户,不得不给电源更高的要求,Intel的ATX +12V V2.2规范当仁不让的推出了,大水牛电源也及时的发布了相应产品。 这款pp400eaa就是大水牛为2.2规范推出的新品,采用了优质的镀镍外壳,不易氧化,更不会留下指纹。 8cm风扇能在低转速下帮助电源散热,大幅度降低电源噪音。 大水牛 pp400eaa,300w输出 2.2规范 适应电压200-240v,双路+12V输出:8A/13A,+5V:14A,+3.3V:18A,额定输出300W,峰值近350w。由于符合Intel ATX +12V V2.2规范,独立的双路+12V输出,对双核CPU和双显卡具有更好的支持,让他们更加稳定的工作。 丰富的蜂窝状进风孔,给密集的元件提供充分的空气循环。 pp400eaa具有20+4pin只能主电源接口,4pin辅助电源接口,4个D型接口,2个SATA接口,一般家庭使用是足够了。 大水牛 pp400eaa,内部拆解 pp400eaa的内部设计非常老道,大面积的散热鳍片用料十足,散热片也大小适中。 8cm静音风扇,加上电源内部的温控电路,能让电源的声音充耳不闻。 大水牛 pp400eaa,内两级EMI滤波 一级EMi滤波电路,X、Y电容都趴在市电入口上,这是最有效率的设计,不过多占用pcb空间。 完整的两级滤波能滤除电源线上的高频杂波和同相干扰信号,同时也将电源内部的干扰信号屏蔽起来,构成了电源抗电磁干扰的第一道防线。 pp400eaa,整流和变压 经过全桥整流(四个黑色二级管构成)就来到整流滤波电路,整流二极管和高压滤波电容组成整流滤波电路,全桥整流电路对交流电整流并转换为脉动直流电,然后经两个高压滤波电容滤波,变成比较稳定的高压直流电。两颗330μF高压滤波电容基本上可以应付300W电源的工作要求。 被动PFC电感,个头不算小。虽然近年来,主动PFC日益成为电源设计的大趋势,但实际上单就性能而言,被动PFC并没有技术上的缺陷。只不过对于高功率电源来说,主动PFC在设计上比被动产品具有优势,产品重量也会降低许多。但反过来看,同样输出功率的被动PFC产品往往比主动PFC产品便宜许多。 整流电路输出的高压直流电来到了电源的核心——开关电路。高频变压器和开关管共同组成开关电路,开关管就是固定在散热片上的黑色晶体管,和变压器一起将直流电转化为低压脉动直流电。三只高频变压器用料十足,其中最左边是主变压器,其直径达到35mm,旁边是驱动变压器和待机电源(待机变压器)。 开关管轮流导通向变压器输出脉冲电压,再由主变压器实现降压。旁边两个小变压器分别是驱动变压器和待机电源,它们各有各的作用。其中一个将PWM集成电路输出的控制信号进行放大以驱动开关管进行工作,同时还可以将开关管工作的高压区和集成电路工作的低压区进行物理隔离。另外一个完全是一套独立的小型开关电源,这就是我们所说的待机电路,其输出的电压为电源的主电路供电,同时通过+5VSB端输出到主板来实现唤醒功能。 大水牛 pp400eaa,控制和输出 通过了变压器的低压脉动直流电仍然需要整流和滤波,才能输出至机箱内。这就全靠低压整流输出电路,由二极管、电容和硕大的扼流圈组成,这里使用了许多高品质的电解电容。 独立的小PCB上是LM339N电压比较IC,它对开关管进行控制以调整输出电压的高低,此外还负责电压过载和电流短路保护,避免因电源损坏时导致与其连接的电脑设备毁坏。 右下角还有一颗PWM电源管理IC。 总结 作为一款工包产品,ppp400eaa不仅具有完整的保护和滤波电路,用料也十分充足,加上低于零售品的价格,在300w市场竞争力令人生畏。
|
