扣肉普及先锋登场 英特尔酷睿2 E4300评测(2)

一、Core 2 Duo E4300的前生今世

　　我们都知道,当前市场基于Conroe核心的扣肉处理器采用先进65nm制造工艺，沿用LGA775接口，核心晶体管数量由上代Pentium 955XE双核处理器的3.76亿下降到1.67亿，同时，它的核心面积得到进一步的降低，由原来955XE的240平方毫米下降到111平方毫米。相对于Athlon64 FX-62的2.27亿核心晶体管数量，230平方毫米，Core 2 Duo处理器显得相当精巧。同时，处理器核心功耗方面也得到了较大的改进，TDP功耗值仅为65w。

　　降低TDP仅仅是个开始，增强型SpeedStep等动态频率调节技术均来自移动平台。虽然它们都不具有移动版本中最关键的控制核心电压(Vcc)技术，但光一个降低频率技术，就足以将Core 2 Duo从峰值的65W控制到20W以下。

　　Core 2 Duo桌面系列目前一共有六款产品，分别为E6300、E6400、E6500、E6600、E6700、E6800，这些6字打头的产品全为FSB 1066MHz的产品。现在Core 2 Duo系列又将继续增员—这即将上市Core 2 Duo E4300处理器将成为Core 微处理器架构中的最小成员。需要说明的是，这也许还有一个比它基于Allendale核心更重要的事实。

　　在本质是，这个新核心除了比Conroe核心略小外，并没有什么让人惊喜的进展。从架构上来看，Allendale的L2缓存仅仅只有Conroe的一半，这就是两者最大的差异。这样的差别在性能上并不是显得很重要，而却对英特尔的价格策略至关重要。尽管L2缓存减半在大多数性能下对处理器的性能影响不大，但可以让Intel释放更大的产能来生产Allendale核心。 Allendale的L2缓存所占用的晶体管数只有Conroe核心的60%，但可以让处理器的切割成本降低20%。这也是基于Allendale核心的扣肉处理器的价格能大幅下降的原因。

	Core 2 Duo E4300
CPU core	Allendale
Default clock rate	1.8GHz
Bus frequency	800MHz
Multiplier	9x
L2 cache	2MB
Packaging	LGA775
Manufacturing technology	65nm
Core stepping	L2
TDP	65W
Enhanced Halt State (C1E) Technology	Yes
Enhanced Intel Speedstep	Yes
Execute Disable Bit	Yes
Intel EM64T	Yes
Intel Thermal Monitor 2	Yes
Intel Virtualization Technology	No

　　需要注意的是，处理器的TDP并没有因为Allendale核心L2缓存减少而改变，然而Core 2 Duo E4300处理器自身也有比E6000系列吸引人的地方。

　　在前端总线上，目前的Core 2 Duo E6000系列均支持1067MHz FSB而E4300(包括即将上市的E4400)却使用800MHz FSB。这样E4300处理器的FSB频率为200MHz和9x的倍频。 由于前端总线频率的降低让E4300更节能，因为频率降低了但它仍能使用EIST和C1E技术，E4300的最低频率将不是E6000系列的1.6GHz，而是1.2GHz。但E4300将不支持Intel的virtualization技术。

　　Core 2 Duo E4300的默认频率为1.8GHz，比E6300低了67MHz，但是新处理器的官方售价只有$163，而在1月21日发布之时它的价格仍有望再降低$20。在外观方面，基于Allendale核心的处理器将不同于目前基于Conroe核心的处理器：Allendale处理器的底部上的电压排列有所改动。

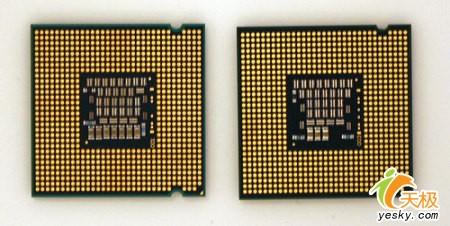

左为基于Conroe的Core 2 Duo E6300；右为基于Allendale核心的E4300

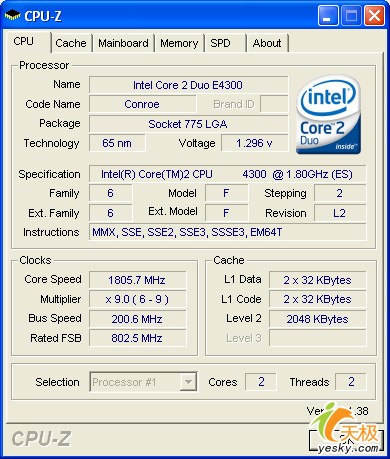

CPU-Z信息

　　E4300处理器的核心代号为Allendale、实际默认电压为1.325V，而CPU-Z中的数据有所出入，但我们相信新版的CPU-Z将会修正这个错误。
