DDR1/GDDR2还是GDDR3?教你慧眼识显存

　　根据业界方面的消息，三星目前已经研发了目前业界最强的GDDR4显存颗粒，其研发产品已经交由其它显卡生产商测试。这款GDDR4颗粒数据传输率高达10GB/s，相当于一秒钟能传输一部能播放10小时的DVD电影。目前三星已经推出了256Mb芯片原型，工作频率2.5GHz（也就是我们说的0.8ns的显存），其速度比GDDR3提高了56％。三星还透露，他们计划在今年年底推出频率2.8GHz的GDDR4样品，并在2006年第二季度开始投入量产。

　　更快更大意味着更为昂贵，显而易见最快的显存也只是出现在旗舰型号的显卡上面。显卡制造厂商不得不在性能和成本之间作出良好的平衡，才能在残酷的竞争中存活和发展。NVIDIA和ATI也意识到这一点，针对中低端的图形芯片均提供GDDR1/GDDR2/GDDR3，甚至未来GDDR4的支持，显卡制造厂商也可以灵活的根据市场需求和手中的显存DRAM库存去生产合适的显卡。

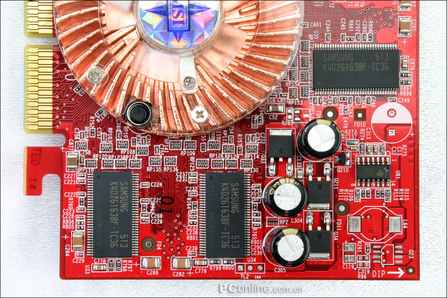

（顶级的Samsung 1.2ns显存率先在X1800XT上面登场）

从最近的情况上来看，三星在GDDR4的产能方面可能出现了一些问题，并且这个问题已经直接反应到相关显卡厂商的产品上了。以ATI为例，ATI已经开始启动B计划，即其一些原打算采用GDDR4显存的显卡将要改用GDDR3，不过其未来的高端显卡将依然会采用GDDR4。在IT领域，由于产能而引发的各种问题是层出不穷的，此次三星在GDDR4上遇到的问题实际上也是意料之中的。

成本之上－DDR1显存

　　在具体图形芯片的性能和导购分析之前，我们首先了解一下GDDR1/GDDR2/GDDR3显存的大概特性。

　　率先登场的是最为常见的GDDR1显存，一般分为TSOP封装和BGA封装。GDDR1显存是最为常见的显存，特别是TSOP封装版本。我们这里介绍的GDDR1显存均指DDR。SDRAM简称称为SDR，在早期的显卡和内存上都使用过，其特点就是在一个时钟周期内进行一次数据读写，有效频率和实际频率一样。而DDR SDRAM则可以在一个时钟周期内，利用波形的上升沿和下降沿各进行一次触发，这样一来，一个时钟周期内就能进行两次数据读写，有效频率将是实际频率的两倍。

　　TSOP封装DDR显存的首次登场出现在当年Geforce256上面，当时Geforce256 DDR搭配的显存运行在150Mhz（等效300Mhz）。TSOP封装DDR内存价格低廉，现在已经广泛应用在MX4000、FX5200、Radeon9200/9250、9550和6200A这些入门级别显卡上，即使是目前PCI-Express接口大型其道的X550、X700和6600都会经常看到它的踪影。Micor-BGA封装的DDR1显存当年也有光荣的历史，像FX5950Ultra和Radeon9800XT这些昔日旗舰都是采用BGA封装的DDR1显存。不过由于DDR1和TSOP封装在速度提升方面遇到一定的瓶颈的，旗舰型号显卡也逐渐投靠更为高速的BGA封装 GDDR3内存。总的来说，目前DDR1显存目前以TSOP封装为绝对主力。

　　由于目前主流显卡的容量也开始向128M过渡，常见的TSOP模组也从8x16规格起跳，因为4x16模组容量过小，8颗也只能组成64M 128bit的规格。

8x16 TSOP

　　Radeon9550成为了8x16 TSOP模组最铁杆的拥护者，媒体上曝光的Radeon9550绝少出现64bit的版本，8颗8x16组成128M 128bit的性能组合也保证了Radeon9550的发挥。

16x16 TSOP

　　动用4颗16x16 TSOP模组就能组成128M 64bit的组合，动用8颗16x16的TSOP显存颗粒组成256M 128bit的规格，应用非常广泛涵盖64bit和128bit显卡。16x16 TSOP模组还是较为经常出现在6200TC和6200A这些专门的“64bit专业户”上面。

32x16 TSOP

　　32x16 TSOP的显存颗粒首先出现在P362公版的Geforce6200A。在P362公版上，搭配4颗32x16的TSOP颗粒就能组成256M的海量容量，不过位宽仍然维持在64bit。目前已经有Samsung、Infineon和VDATA推出过32x16的TSOP模组（单颗容量达到64M），由于性能有所限制，不过似乎256M 64bit的组合无论是DIY或者是入门级用户都不太认可。

速度之上－GDDR3显存

　　在介绍GDDR2之前，我们先介绍GDDR3，因为x32bit规格的GDDR2的发展遇到不少风波，首先大规模出现在我们面前的是速度更快的GDDR3显存。（由于显存速度不断提升，GDDR2/GDDR3都采用了电气性能更好的Micro-BGA封装）

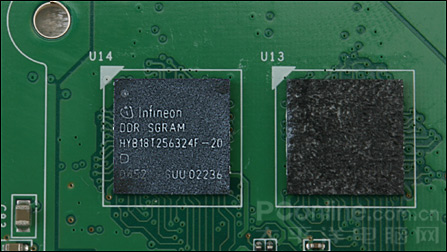

　　在GDDR2显存尚未在高端显卡普及的时候，美光、三星等厂商已经将GDDR3（Graphics Double Data Rate 3 Synchronous DRAM）的普及提上了议事日程，由Elpida提出的GDDR2显存最终由于仅有4MB*32bit的弱势带宽以及高昂的制造成本，仅在FX5800ULTRA以及FX5700Ultra出现过之外便销声敛迹。

　　GDDR3（Graphics Double Data Rate-3）是专门为图形处理开发的一种新型内存。由于GDDR3的专用性，ATI和NVIDIA与内存制造商通力合作共同参与了GDDR3的开发。GDDR3的卖点在于电器性能，GDDR3工作电压要低于GDDR2，在相同工作频率下比起前代内存更为省电，由这一特性，内存制造商们可以更容易的制造出高频率的内存颗粒。GDDR3拥有更大的单颗容量，ATI和NVIDIA可以制造出512M恐怖显存容量的旗舰型号，同时也可以让中端性能型号（例如X700和6600）采用更少的显存颗粒实现主流的显存容量（128M)。GDDR3低功耗、高频率和单颗容量大这三大优点，使得GDDR3不仅受旗舰产品青睐，而且逐渐为主流产品广泛采用。

　　GDDR3最低的频率从450Mhz（2.2ns）最高能够达到800MHz（1.2ns），GDDR3最低的工作电压才是1.8V，相对于GDDR2的2.5V工作电压，有了很大程度上的降低，得益于GDDR3采用虚拟开漏极逻辑(pseudo open drain logic)设计的I/O接口，以简化数据频率处理，由于与比往传统的开漏方式有所改进，GDDR3上的设计使得逻辑信号传递至系统总线上的时候才会消耗电能。功耗的降低直接导致工作温度的下降，最终促使简易散热器的应用以及多样化的电路元件选择。

　　如果能让显存工作在一个较高的频率下而保持极短CAS周期短期似乎不能实现，总的来说GDDR3除了拥有低功耗、高频率和单颗容量大三大优点以外，高延时也成为暂时不能克服的困难。不过凭着惊人的运行频率，高频GDDR3显存相当于普通的GDDR1显存有着明显的性能优势。

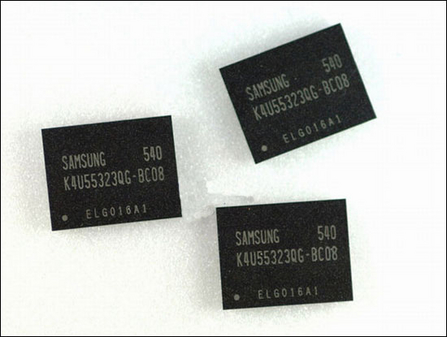

　　Samsung新型的136pin封装GDDR3显存， 提供了更大的单颗容量和更快的速度。8颗16x32的GDDR3模组就能组成X1800XT的512M海量容量，而竞争对手7800GTX暂时不得不用上16颗8x32的GDDR3模组，对成本和设计稳定性来说都是考验。1.4ns和1.2ns的最高默认频率为1400Mhz和1667Mhz，旗舰的RadeonX1800XT显存频率一举跃升到1500Mhz，配合512bit Ringbus内存控制器，提供48GB/S以上的显存带宽。从下面详细的测试看来，X1800XT在1600x1200 4xAA 16xAF环境下拥有不俗的性能。不过NVIDIA的铁杆Fans也用不着担心，因为更快更强的7800GTX将会在11月14日到来，7800GTX 512M同样搭配顶级的1.2ns显存，运行速度跃升到550Mhz/1700Mhz的高度， 对比起原来较为保守的430Mhz/1200Mhz，又是巨大提升。

　　实际上GDDR3在中端显卡上最成功一仗则是6600GT，GeForce 6600GT是GeForce 6800 Ultra的精简版本，象素渲染管线、顶点着色单元和显存位宽都只有后者的一半。GeForce 6600 GT芯片拥有8条象素渲染管线，3个象素渲染管线，两条64bit显存总线和GeForce6具有的Shader Model3.0、PureVideo等特性，0.11微米的制程使得6600GT的核心频率飙升到500Mhz的水准，搭配的显存速度也更上一层楼，运行在500Mhz频率（DDR等效于1000Mhz）的2ns GDDR3提供了16GB/S的带宽， 保证了6600GT在高分辨率下仍然有不俗的演出。

容量之上－GDDR2显存

　　GDDR2的真正翻身出现在2005年Q2，GDDR2以全新的x16bit规格和我们见面，更低的工作的电压和更大的单颗容量使得GDDR2迅速火热。

　　x16bit规格的新型GDDR2首先出现在迪兰恒进的X700 Bavro上面。Samsung 3.7ns GDDR2显存采用84Pin FBGA封装，有别于GDDR3/前代GDDR2的x32bit规格。新型的GDDR2显存为16x16规格，单颗容量为32M，因而这款迪兰恒进X700 夺宝奇兵拥有256M 128bit的规格。GDDR2新近有跃起的苗头，关键在于16x16的GDDR2颗粒容量跟8x32的GDDR3颗粒拥有相同的容量，但价格更为低廉。以代工而闻名的台湾同德（palit）走得更加踏实，率先推出搭配GDDR2显存的9550/X550。GDDR2跟GDDR3对比的优势在于容量翻倍，价格更低，这对于中低端显卡来说非常有吸引力。

（新锐的6500甚至搭配800Mhz等级的2.5ns GDDR2显存）

　　目前显卡厂商搭配Micro-BGA封装的GDDR2显存的速度从3.7ns到2.5ns不等，最高默认频率从500Mhz-800Mhz，超过传统TSOP封装显存不少，加上GDDR2显存普遍有不错的超频能力，700Mhz以上的预设频率相对于传统的TSOP封装显存来说，自然有很大优势。GDDR2跟传统TSIOP DDR显存对比的优势在于频率优势，但是价格持平。
