4核+廉价 昂达NF650SLI工程板抢先

　　11月份NV与G80显卡同期发布了雪藏已久正式基于1333MHz前端总线和全面支持Intel Core 2 Extreme处理器的NF600系列芯片组。该系列定位Intel玩家市场，规格豪华，性能强悍，从已经发布的数据中我们了解到该系列包括的三款芯片组：NF680iSLI、NF650iSLI和NF650iULTRA。

　　NV首次为最高端的NF680iSLI制定了公版标准，技嘉、映泰和面向国外发售的品牌EVGA等都带来了他们基于NF680iSLi的公版产品，但是舆论更大的兴趣还是在其面向主流市场的NF650主板。就在11月，由于西方传统圣诞采购需求的来临，AMD产能的短板再次暴露出来，原本颇具性价比的X2 3600＋一度长期徘徊在1300元以上的高价位上，而扣肉E6300售价却一路下调，以目前1200多元的价位它显然更有竞争力。

nForce600芯片组规格表

　　NF650主板具备Intel平台上目前最强的性能，比如DualNet、Massive RAID 5，以及超频SLi等等，它的定位就像NF4芯片组时期NF4-stand和NF5芯片组时期的NF550，定价也仅相当于945P。这样的产品无疑对主流玩家更具吸引力，然而各厂商却都保持缄默，直到小编近日在某论坛灌水时，才意外发现了全球首款非公版NF650主板的踪影。

　　上图是昂达NF650iSLI主板的工程样板，可以看到包括供电模块和多媒体外围设备等部分还处于修改阶段，但是通过昂达的工程样板，我们不难对未来NF650主板的规格勾勒出一个大致的轮廓。

　　由于需要应对未来FSB1066MHz甚至更高频率的总线速率，昂达NF650SLI主板基于Intel ATX 12V 2.2版电源规格，尽管扣肉处理器的功耗、电压都有所控制，但工程师依然设计了4相电源回路和富士通L8型固态电容分别负责大动态分流和直流滤波。MOSFET管看不清，估计应该延用目前P965上频繁出现的英飞凌或者飞利浦元件，这样能进一步控制供电模块的发热量。

　　高主板板载4条DIMM，同样最大可扩充到8GB DDR2-800。有别于普通965主板，昂达NF650iSLi的前端总线的内存频率是异步运行的，这样超频CPU时候就不用太担心内存体质不够。多媒体部分，它板载了一颗千兆网卡，又预留了一个千兆网卡的焊位，可以同时实现双千兆网卡规格并支持无盘终端。小编还注意到，NF650iSLI带有两个IDE接口，这是相当方便的设计，拥有很多IDE设备的老用户对此一定很欢迎，此外板载的Debug数字侦错灯也是排查硬件故障的好帮手。

　　上图是北桥芯片组的特写，这颗出产在2006年7月份的芯片已经是A2版本也就是正式出货版本，说明NV开发NF600系列芯片组周期不短了，隔这么久才发布可能是为了细节上更成熟。望着芯片组上众多的空电位，小编不禁又想到了NF4时期的爆改SLI计划，更低规格的NF650iUltra是否也能通过爆改支持更多功能呢。

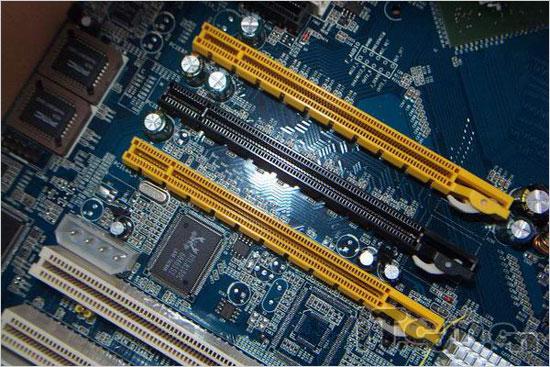

　　这是PCIE插槽部分的特写，昂达这块NF650iSLI主板提供了三根PCIEX16插槽。为了免除跳线的麻烦，昂达NF650iSLI有三根PCIE X16物理插槽，双卡的时候可以使用两根黄色的插槽，实际速率是以双X8运行，单卡直接插在黑色插槽即可，依然是全速X16。

　　这是主板I/O面板的特写，除了常见的网络、音频接口，还板载了一个eSATA接口。它并什么新技术，实际上就是外置式SATA II规范，是业界标准接口Serial ATA(SATA)的延伸。注意，eSATA仅仅是一种扩展SATA II接口，是用来连接外部而不是内部SATA II设备。

　　自从NV在G80发布会上推出NF600的公版产品之后，昂达NF650iSLI应该是业界首款非公版的NF600产品，这种有趣的现象让我们想到了GeForce 6显卡领域公版、非公版混战的时代。非公版产品由于不受Intel很多频率上的束缚，在bios选项上更丰富，比较适合主流玩家选用，目前小编最关注的就是昂达NF650iSLI的价格，因为P965主板价格战一触即发，稍后登场的NF6主板如何通过更灵活的价格策略抢占市场将成为这一代产品在intel平台上成败的关键。(原文链接)
