合并出新意!磐正EP-AD580工程样板赏析

　　近日，我们就收到了来自有着著名的超频传统的磐正的EP-AD580 XR工程样板，采用的就是AMD 580X + SB600芯片组。据相关资料显示，RD580能提供两条PCI-E 16X接口，以实现更完美的双卡互联平台；而全新设计的ATI SB600南桥芯片支持10组USB 2.0连接埠，4组含磁盘阵列功能(RAID 0，1，10，5)的第二代Serial ATA连接埠，高传真音效，电源管理引擎ACPI 3.0，六组PCI插槽及单通道Parallel ATA等功能。

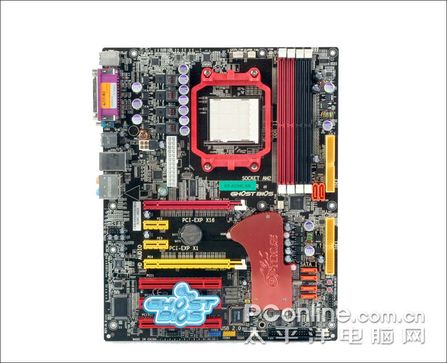

　　磐正EP-AD580 XR产品介绍-主板外观一览

　　磐正EP-AD580 XR采用了ATX板型设计，305mm x 245mm x 40mm。支持AMD全系列AM2 Sempron（闪龙）,Athlon 64（速龙）及Athlon64 X2 双核处理器。它采用了AMD 580X北桥和SB600南桥芯片制造。据说北桥芯片RD580是全球第一颗完美提供双16×模式交叉火力图形传输接口的单芯片，主板提供了4条DIMM插槽，能同时支持双通道DDR2 533/667/800内存模组。同时，该主板还提供了两条全速16X的PCI-E图形显卡扩展插槽和4组SATA II标准的驱动器接口，额外支持2组eS-ATA II，传送速度达到300MBps。

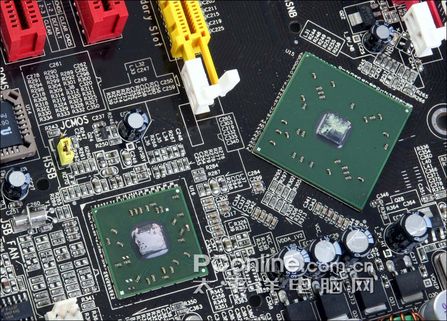

　　磐正EP-AD580 XR主板采用了AMD 580X + SB600 芯片组。它的SB600芯片，相比与上一代的SB450，拥有更为强悍的性能，不仅加入了SATAII规范，同时也具备NCQ技术的支持能力，并且完全支持RAID 10。SB450时代那被人诟病的USB2.0接口性能也一并得到了解决。

    南北芯片组采用主动式散热方式，芯片上的小风扇足以为主板散风挡热。

　　磐正 EP-AD580采用稳固扎实的四相供电模式，搭配高品质固体电容，防磁电感，为CPU供电提供了良好的滤波效果，MOSFET管部分使用了较为简单的一上一下设计。

    磐正EP-AD580 XR主板配置了2条PCIE 16X、2条PCIE-1X和3条PCI插槽，支持ATI交叉火力技术，拓展性能强大。这样的设计比较人性化，配备PCI-E x16接口也间接增加了主板价值。

　　磐正EP-AD580 XR采用了四条内存插槽，支持双通道DDR2 533/667/800内存，最大支持16G的内存容量！而内存供电电路也相当养眼，独立的供电设计和高品质固态电容为内存超频打下坚固的基础。

　　磐正EP-AD580 XR主板供电部分采用了服务器系统中才常见的24 Pin + 8 Pin供电模式，为主板和CPU的稳定工作和超频提供了良好的电气基础。

    为了方面超频或裸机一族，主板还贴心的配备了两组独立的开关重启按钮。在特色功能方面，磐正EP-AD580 XR还支持键盘开机（KBPO）、支持网络开机(WOL)、支持温度感应器等功能。

    磐正EP-AD580 XR主板采用了近期比较常见的ALC 883 7.1声道芯片，该芯片属于Realtek公司的ALC880音频芯片家族，能够提供Value 7.1+2 HD Audio Codec支持。DAC下达到95dB；ADC下达到85dB。支持S/PDIF输入及输出功能。

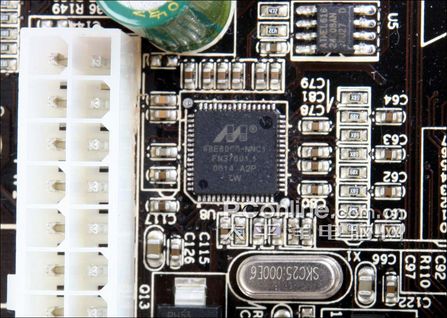

    磐正EP-AD580 XR主板还搭载了Marvell 88E8055千兆网卡，内建1Gb 高速乙太网路功能。

    其它细节：

    主板I/O输出一览：D-Sub、四个USB、网络接口等一应俱全。

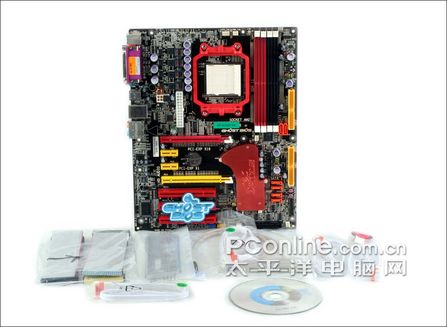

    附件方面也相当丰富：

    磐正EP-AD580 XR主板最大特点在于其最大支持16G容量的双通道内存、支持ATI交叉火力技术。在其它特色方面，该主板还有磐正特有的Ghost BIOS功能，通过EPOX自家的1308芯片，用户可以随时恢复被损坏的主板BIOS。但作为工程样板，目前磐正EP-AD580 XR主板还没有量产上市，我们将在各地的行情报道中，为大家作出最迅速的新品上市报道，敬请留意。
