超极品游戏硬件:索尼PS3主机深度拆解

　　近20年来，游戏已经成为这IT时代日常生活里面不可或缺的一样元素。游戏本质是软件，所以同时需要硬件支持，我们统称为游戏硬件，游戏硬件分为几个派别，包括加入了网络和竞赛形式的电脑游戏、传统的营业性游戏(俗称街机)、近年流行的便携式掌上游戏机，以及和电视、音响等家用电器融为一体的家用游戏机。

　　对80年代出生的朋友，童年影响最深的应该是街机和家用式游戏机，电脑是90年代末才普及起来的。和不断升级换代的电脑硬件一样，家用式游戏机发展到次世代阶段，硬件技术和主机规格也越来越发达、游戏越来越精彩，对很多玩家来说，家用式游戏机仍然是一样个人电脑所难以取代的“家用电器”。2006年内，全球家用游戏主机会重新洗牌并最终形成新次世代局面，继微软XBOX360上市之后，全球两大游戏硬件开发商索尼和任天堂也紧锣密鼓推出新一代主机PlayStation3和Wii。

公元2006年11月11日索尼PlayStation游戏主机正式发售

　　2006年11月11日，被玩家们期盼许久的索尼PlayStation 3游戏主机终于在日本上市，发售当日引发抢购热潮。首卖配置有HDD 20G和60G版本，其中20g容量售价为49980日元，折算后约为3500元人民币。

命好的国外玩家已经开始在享受PS3游戏

　　在这振奋无数玩家的一刻，日本网站PCWatch第一时间拿到这部全新的次世代游戏主机，并为大家作了详细拆解和实际使用测试，我么也跟着来深入了解一下这部PlayStation3主机的内部架构及其魅力所在。

细数索尼PlayStation3主机配置

    　在正式进入深度解剖跟上机测试之前，我们先来回顾一下Play Station 3主机的硬件配置。

　　根据官方资料，PS3采用了由IBM,Sony和Toshiba联合开发的Cell处理器，图形处理器则由Nvidia和Sony合作开发，XDR内存则采用了Rambus的技术。PS3还采用了蓝光驱动器，最多支持54GB(双层)的储存容量，支持CR-ROM, CD-RW, DVD, DVD-ROM, DVD-R, DVD+R等各种格式。高容量可以支持高分质量的娱乐内容。为了紧跟不断发展的数字消费电子和计算机技术，PS3支持1080p的高分显示，远比当前的720p/1080i标准为高。

    　PS3的Cell处理器主频为3.2G，计算性能高达2 teraflop。内存为256MB XDR内存，时钟为3.2GHz，另外还有256MB GDDR VRAM，时钟为700MHz。

   　 PS3整体图形表现力可谓前所未有。RSX图形芯片采用Nvidia的图形技术，主频为550MHz，支持128bit像素精度，1080P分辨率；支持100B shader操作和51B点积运算/秒；RSX内建300M晶体管，比当前的任何图形处理器都要大；它将采用90nm 9层金属工艺；RSX图形性能比2个GeForce 6800 Ultra显卡还要强大，如果在当前购买的话，双6800U成本要接近$1000。

    　PS3的外设也十分齐全，它支持7个蓝芽控制器，可以连续使用24小时，同时PS3还支持6个USB端口，4前2后。另外据说PS3还可以通过和PSP无线连接。记忆棒和CF,SD的支持也不在话下。

　　PS3的硬件细节：

　　　　3.2G CELL处理器
　　　　每核心一个VMX矢量单元
　　　　512K 二级缓存
　　　　8个SPE核心，7个运作在3.2G，另一个保留作冗余
　　　　7 X 256KB SRAM
　　　　7 X 128bit 128 SIMD GPRs
　　　　浮点运算能力218GFLOPS

　　　　RSX图形处理器
　　　　运行频率550MHz
　　　　1.8TFLOPS
　　　　双通道1080p HD格式
　　　　多路可编程浮点shader pipelines
　　　　吞吐量：20GB/s（写）+15GB/s（读）

　　　　伴音系统
　　　　支持杜比5.1，DTS和LPCM

　　　　内存子系统
　　　　256MB XDR系统内存，运行频率3.2GHz，带宽25.6GB/s
　　　　256MB GDDR3 显存，运行频率700MHz，带宽22.4GB/s
　　　　系统带宽 2.5GB/s（读/写）
　　　　系统浮点性能 2TFLOPS

　　　　一个可插拔式2.5寸硬盘
　　　　六个USB2.0接口，4前/2后
　　　　一个记忆棒插槽（standard/Duo, PRO）
　　　　一个SD插槽（标准型/迷你型）
　　　　一个CF插槽（TypeI/II）
　　　　以太网接口（10/100/1000BASE-T）
　　　　WiFi无线网络（802.11 b/g）
　　　　蓝牙2.0

　　　　视频输出
　　　　支持480i，480p，720p，1080i，1080p格式
　　　　两个HDMI端子
　　　　一个模拟AV口
　　　　一个光纤数字输出口

　　　　光盘驱动器
　　　　支持PS、PS2光盘
　　　　支持SACD
　　　　支此DVD+R、-R、+RW、-RW
　　　　支持（蓝光）BD-ROM、BD-R、BD-RE

附属配件官方大图先看

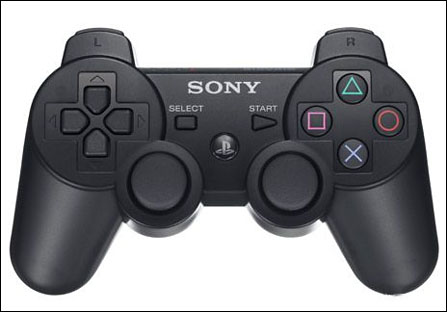

配置一只原装手柄

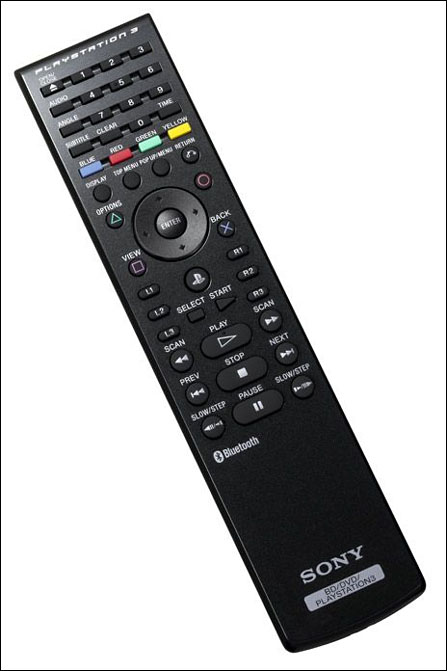

多媒体遥控器

TV视频线

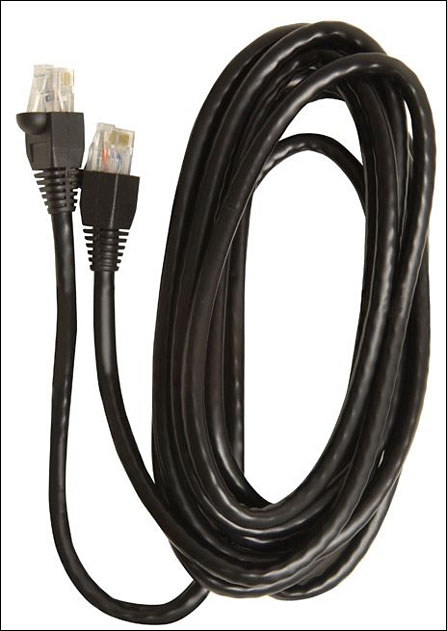

网线

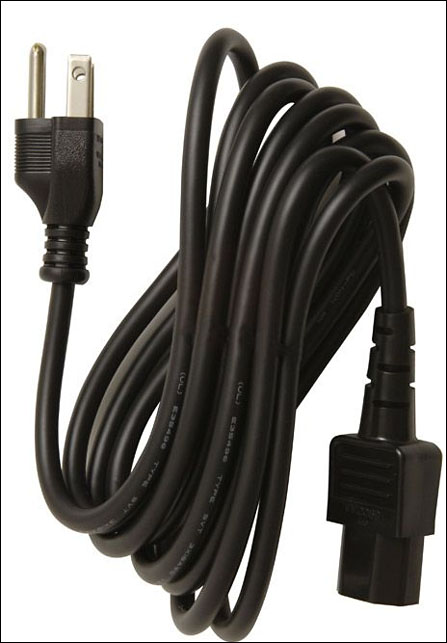

电源线

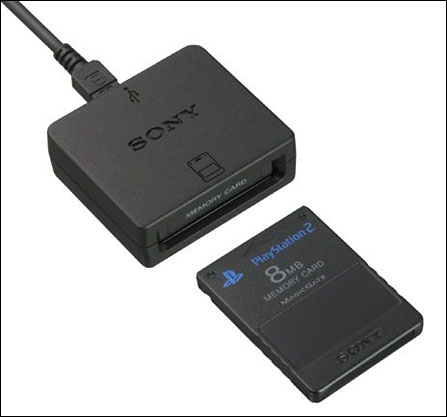

外置式读卡器(记忆卡另购)

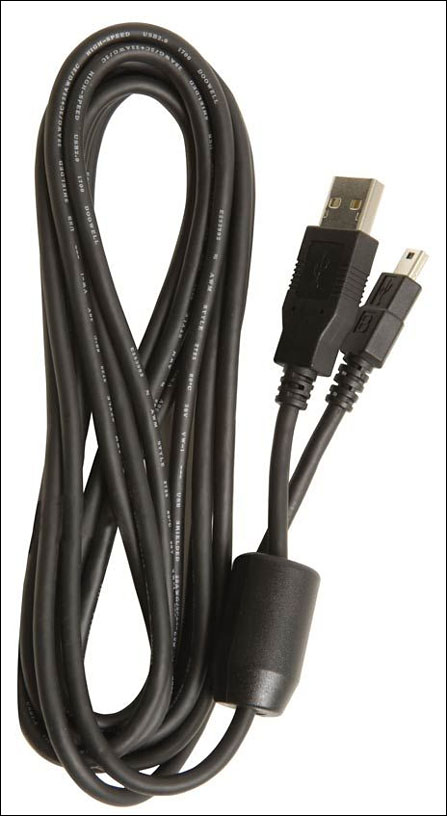

USB数据线

包装及其附件

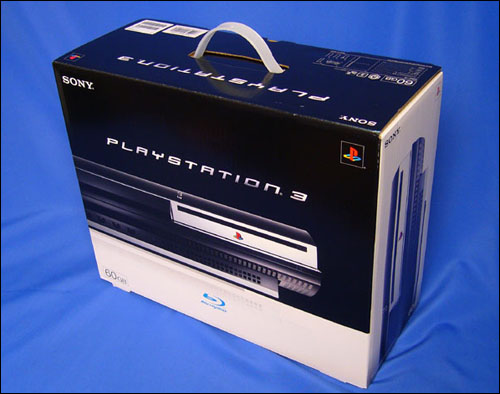

　　如图所见，主机包装外观使用和主机设计一样的黑色风格，包装盒左下方会有容量版本标识，我们将要拆解的这部主机为HDD 60G版本。

看看盒子上面还有什么

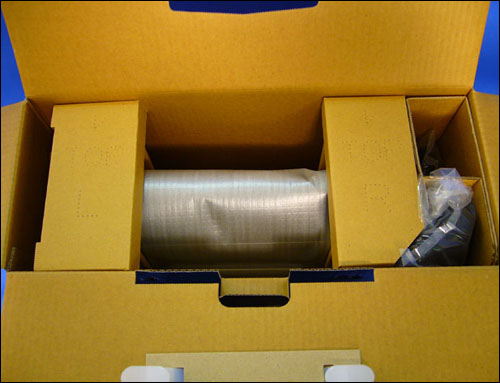

好了马上开箱

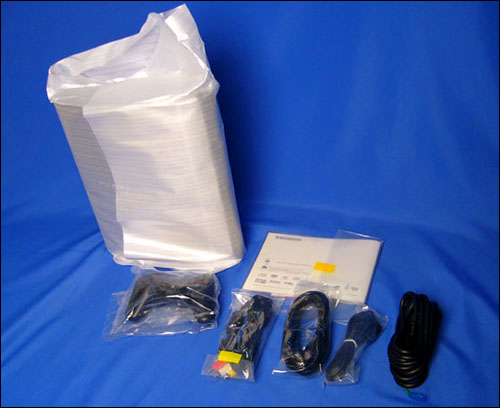

整机全家福

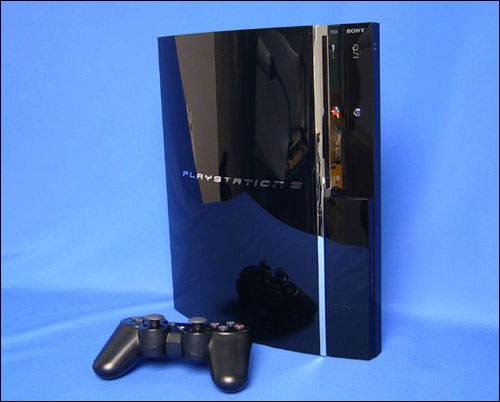

大家期待已久的PlayStation3

欣赏主机外观

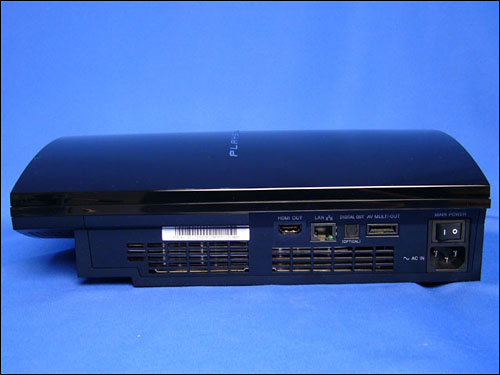

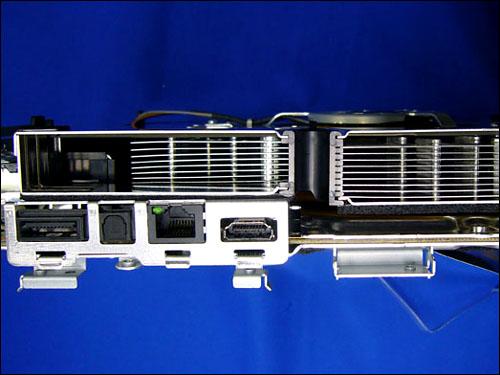

主机背面，我们可以见到各种接口和散热孔

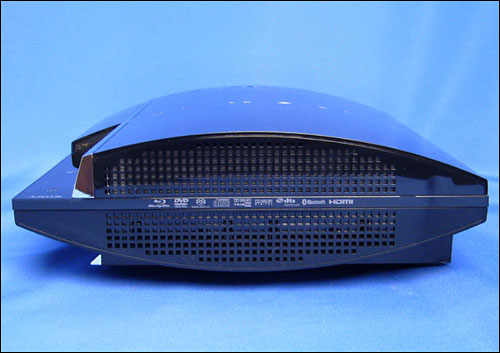

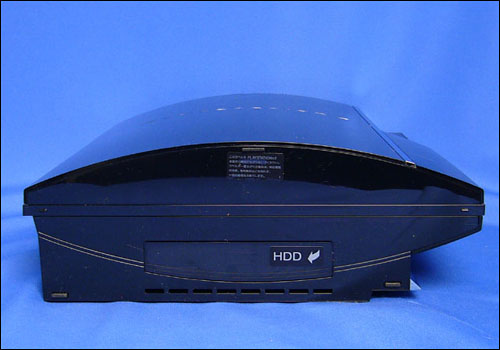

左侧面

右侧面

配置了多种主流存储卡插槽

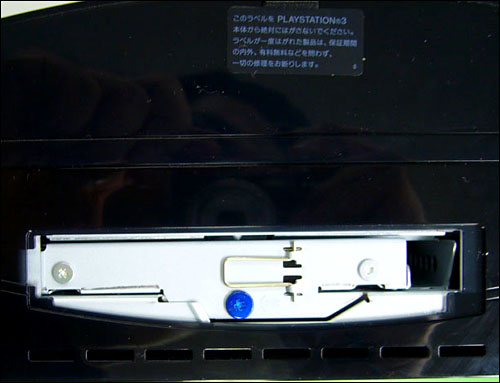

和XBOX360一样的可更换式硬盘

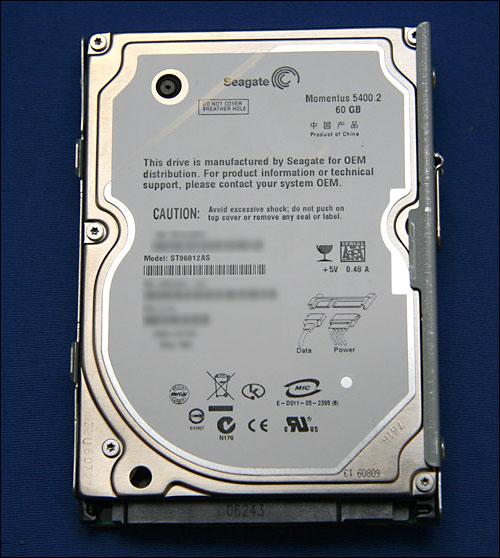

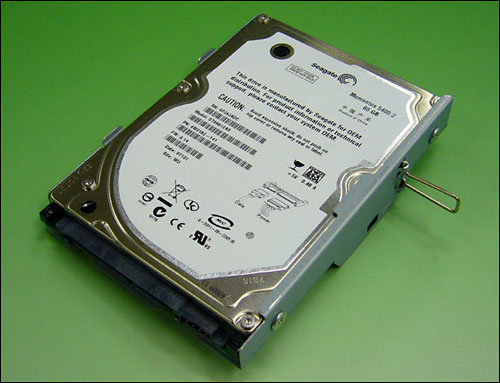

　　内置硬盘采用希捷5400转的2.5寸型号Momentus 5400.2 60G，所用接口为SATA，数据缓存是8Mb。

开始忍痛拆机

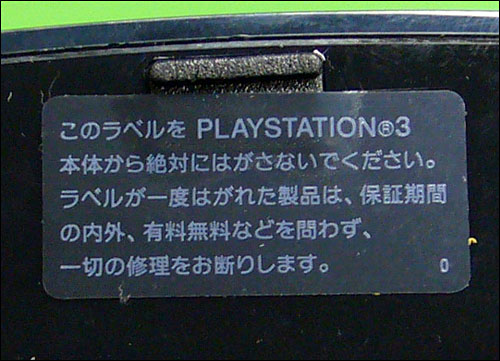

　　拆机前不得不犹豫一下，因为标签很明确标注在产品保修期间不能私自拆开机器，否则将不再负责该产品的保修服务。为了一探PS3内部究竟，我们不得不舍弃保修忍痛拆机。

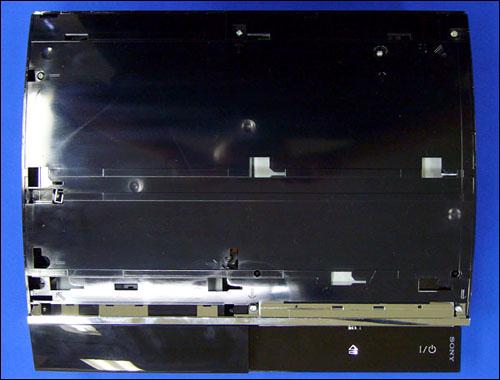

　　撕去警告标签，我们小心翼翼地拧下机器上的固定螺丝，外壳就拆开来了。

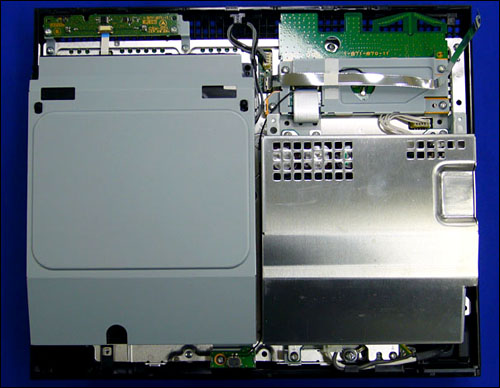

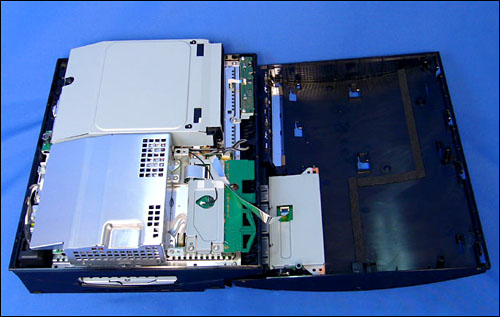

　　我们首先看到的这个整体部分结构很清晰，左边是光盘驱动器，右边是供电模块。

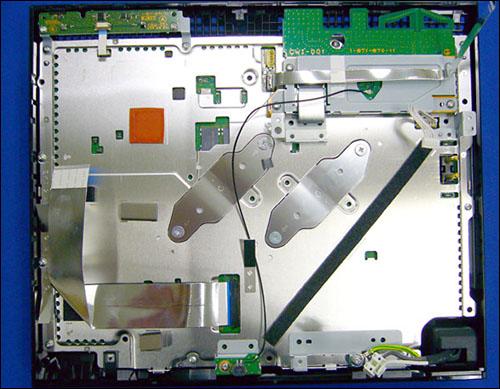

内部第一印象

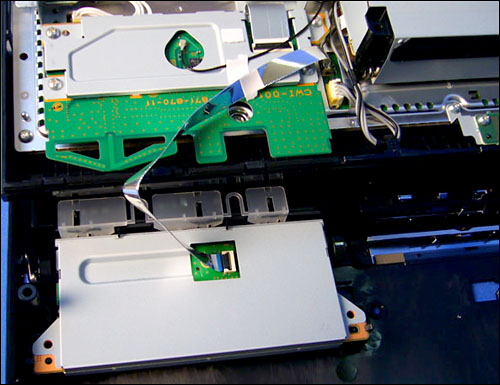

模块与模块之间很常使用这样的纸薄型数据传输线

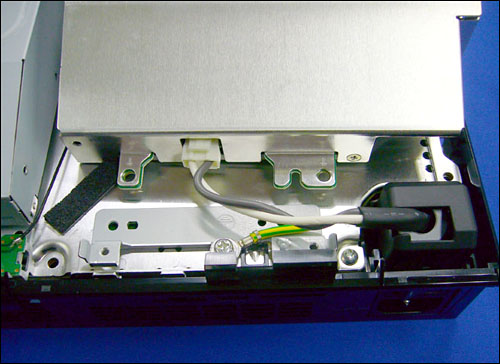

这是市电接入模块，日本国内使用100V市电

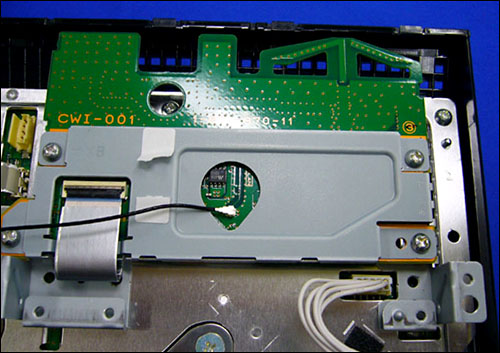

这个貌似是无限网卡

怎么机内也出现这种这么强悍的“飞线”，不禁想起薄版PS2改直读时的壮观景象

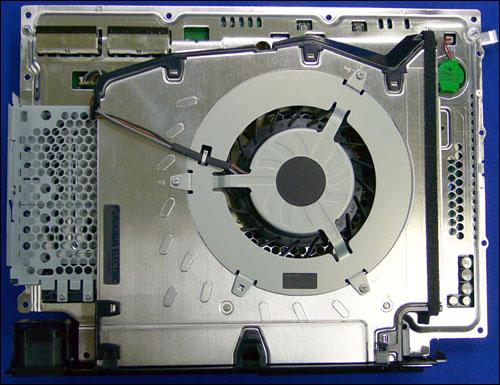

主机散热器模块有点像笔记本用的设计

解剖主控电路

　　进行PS3主机深入解剖，我们先来看看机器的主要控制电路及其心脏部分。

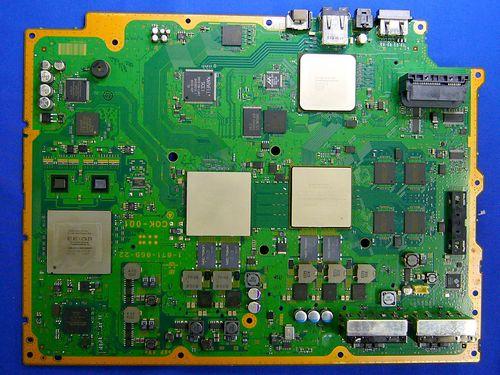

　　就好象电脑主板一样，这里装载了所有主要控制电路和芯片。

主板内侧面：芯片和供电模块密密麻麻

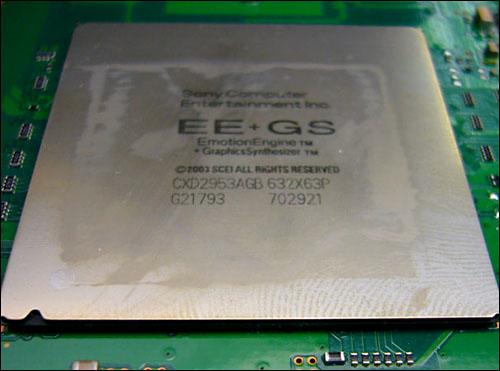

这块芯片是兼容PS2游戏时需要用到的EE+GS

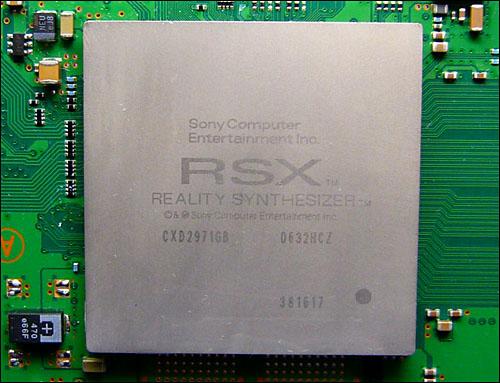

　　这是游戏效能发挥最重要的图形核心处理器，RSX图形芯片采用Nvidia的图形技术，主频为550MHz，支持128bit像素精度，1080P分辨率；支持100B shader操作和51B点积运算/秒；RSX内建300M晶体管，比当前的任何图形处理器都要大；RSX图形性能比2个GeForce 6800 Ultra显卡还要强大。

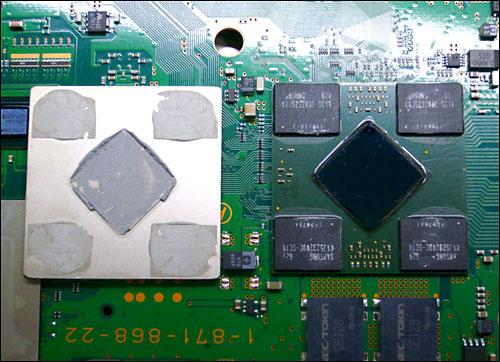

揭开外盖可以见到真正核心和排列四周的内存

使用的是三星的DDR3显存

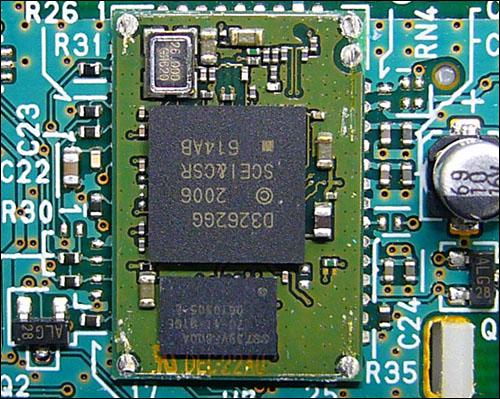

索尼自己的控制芯片，主要功能不详

　　右下方是与RSX协同工作的CELL处理器，主频高达3.2G，512K 二级缓存，8个SPE核心，7个运作在3.2G，另一个保留作冗余备用，7 X 256KB SRAM，7 X 128bit 128 SIMD GPRs，浮点运算能力218GFLOPS，相当强悍。

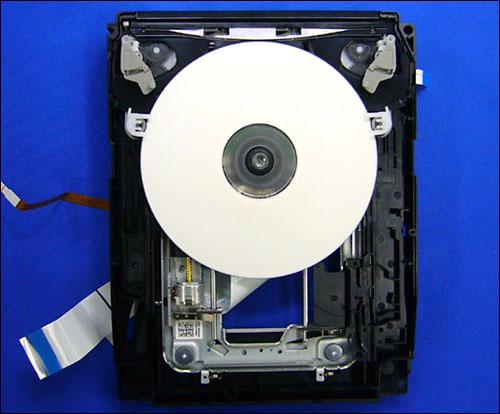

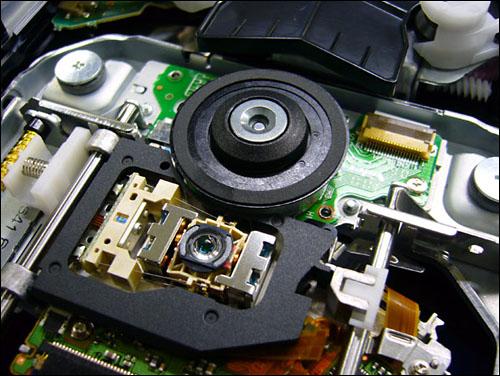

蓝光驱动器拆解

　　采用蓝光驱动器是PS3主机的一大亮点，就象当年PS2率先采用DVD格式一样。这么重要的部分我们当然不可以放过：

正面

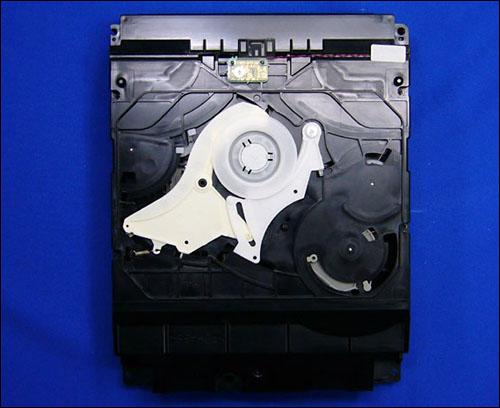

背面

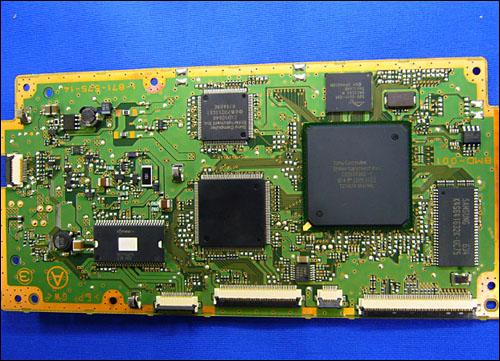

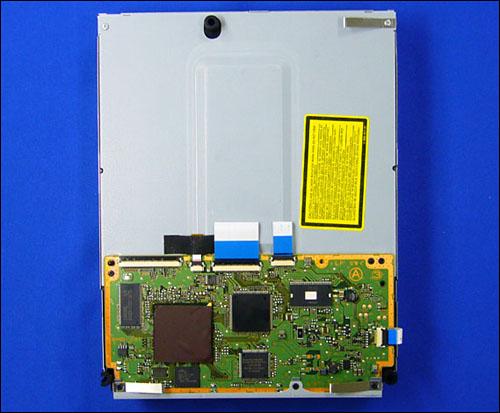

驱动器上的控制电路

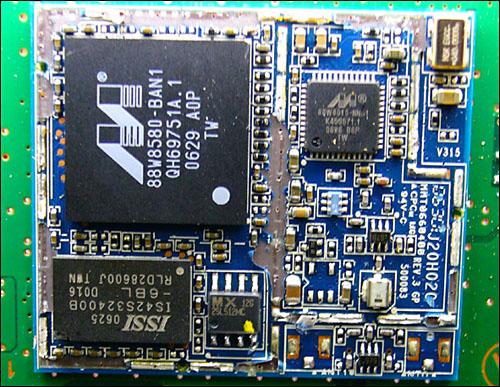

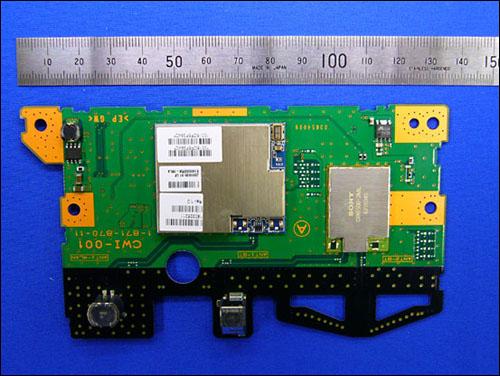

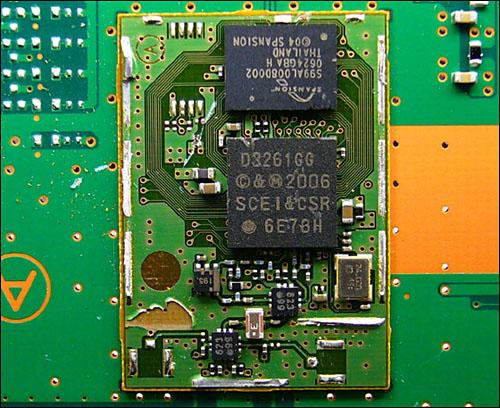

无限网卡模块

　　这部分我们玩惯电脑的朋友相信会非常熟悉，如图所见是MARVELL的88W8580以太网络控制芯片，另外还有ISSI的IS42532400B控制芯片。

主机供电模块

　　大家知道电脑配置越强，需要供电也相对要有所增强，这里的供电电路究竟怎么样，我们再来拆解PS3的动力中心。

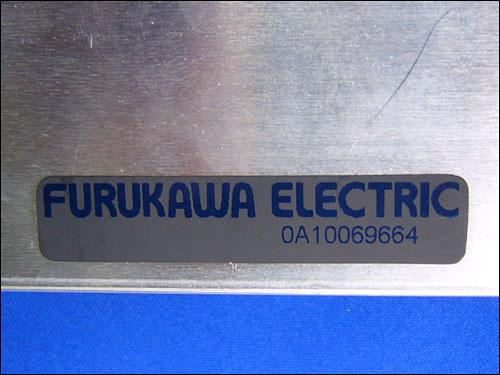

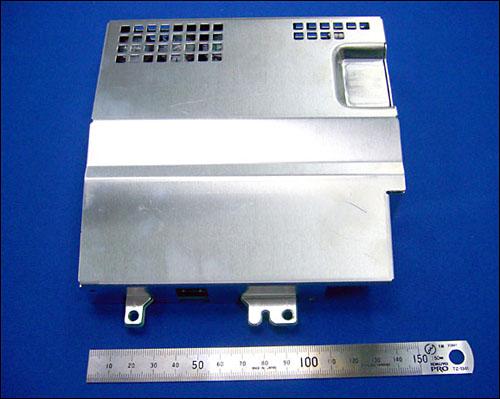

　　供电部分采用防干扰合金外壳，外壳尺寸大概是15CM。

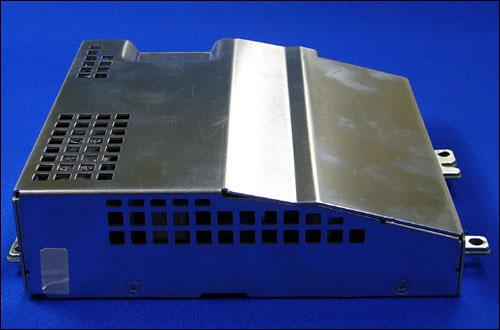

侧面看

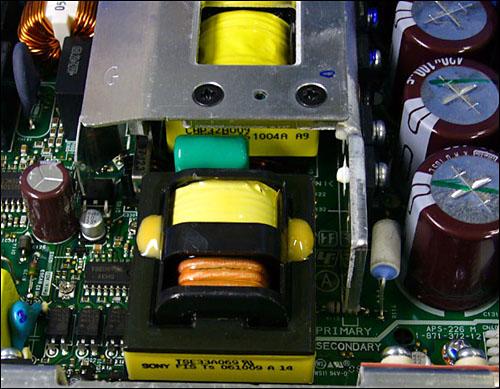

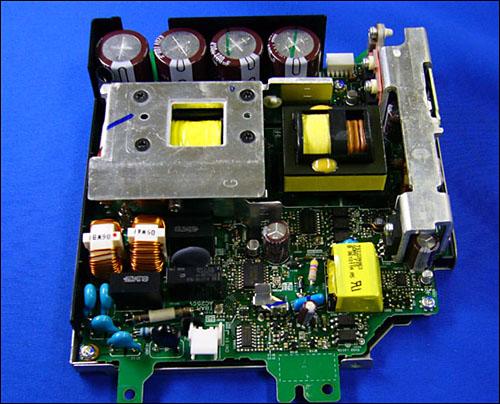

　　去掉外壳，这里就是结构紧密的供电电路，看看电容、线圈变压器等，排列得密密麻麻。

用于变压的耦合线圈

这里是连接市电跟主机供电电路的桥梁

主机散热模块

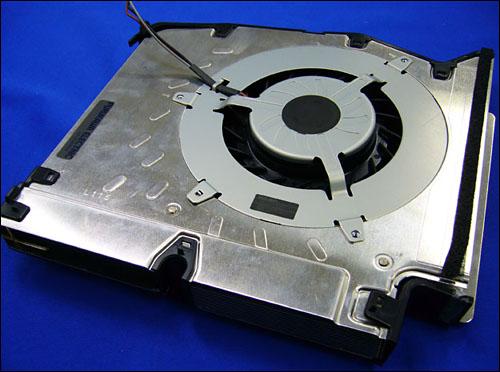

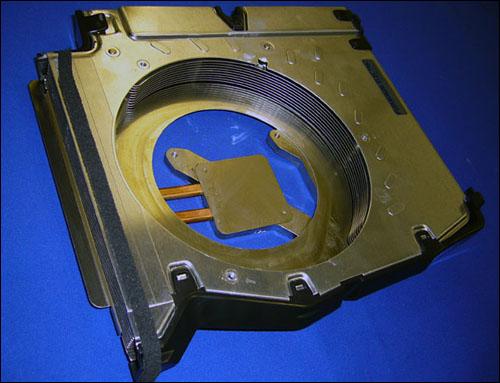

看看整个散热设计，一点也不马虎

这是主机背部的散热孔

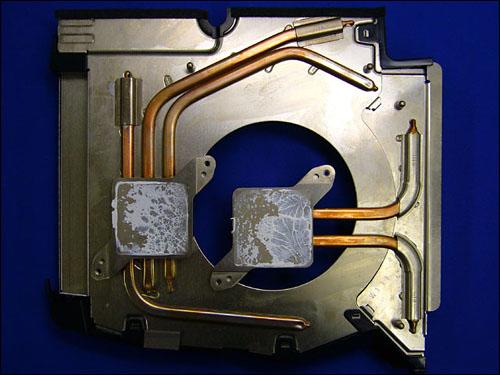

一大块散热效能好的合金散热块和导热管

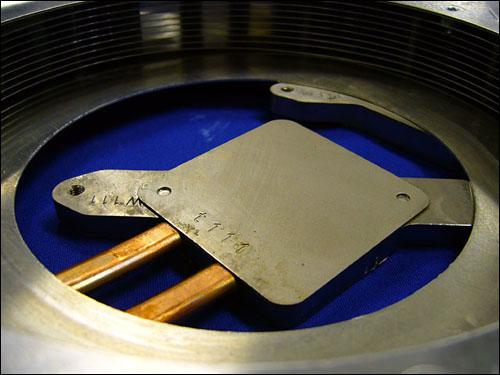

这个角度更有表现力

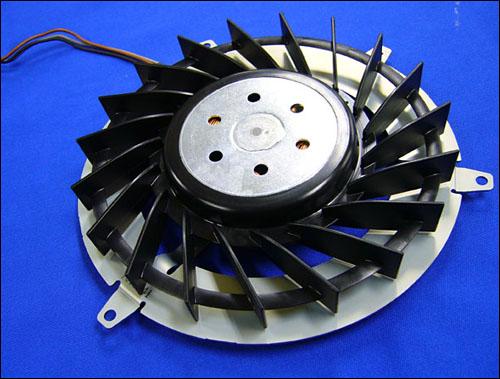

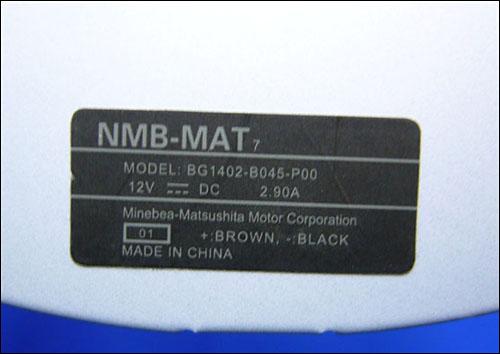

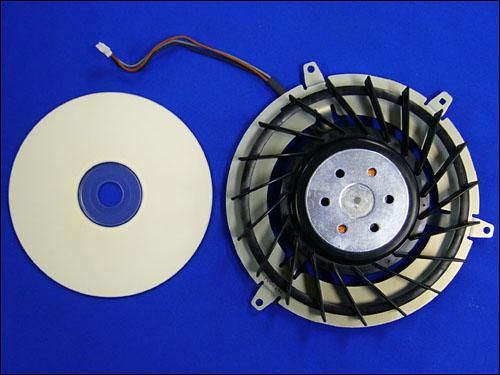

风扇电机竟然是中国制造？

手柄也要拆散

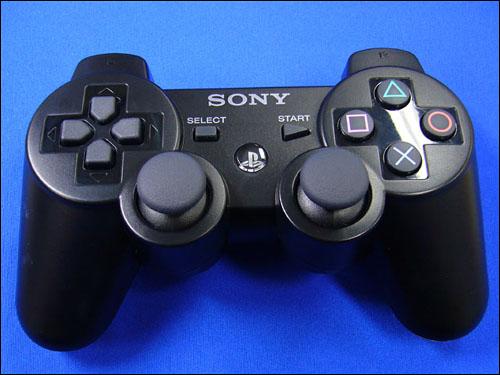

正面

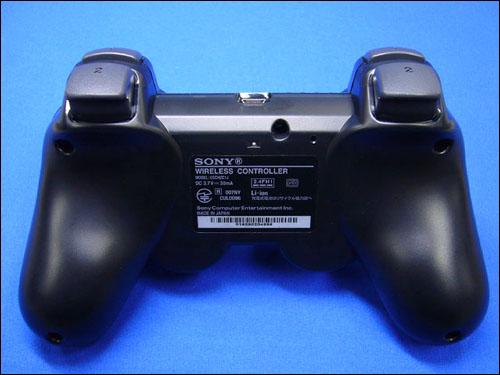

背面

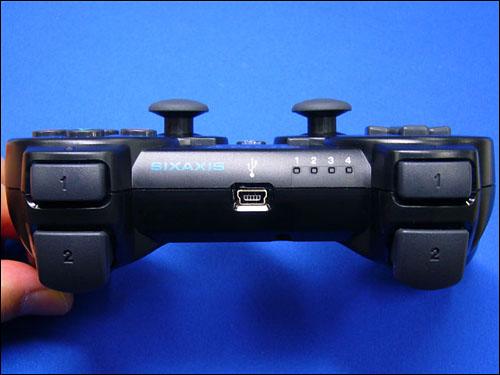

侧面

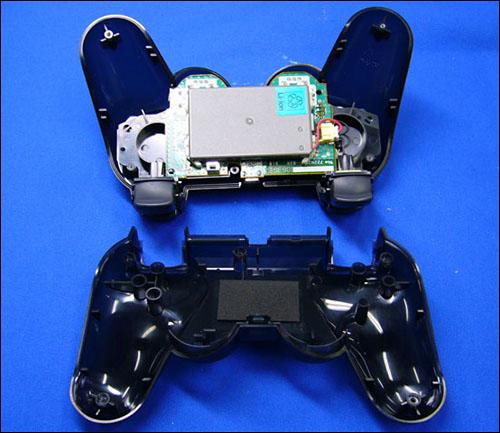

一分为二

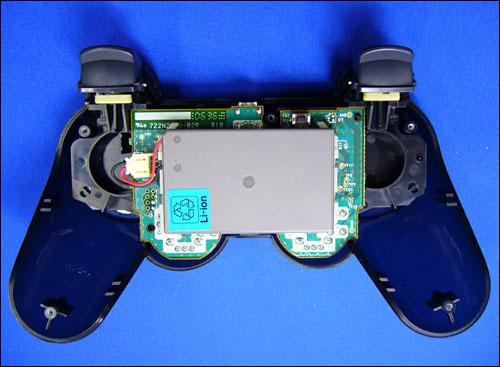

电路板上清晰可见一块电池

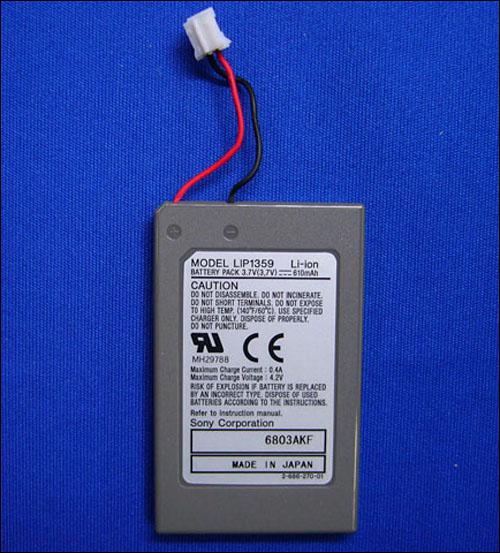

铝电池容量是610毫安，给无线手柄供电

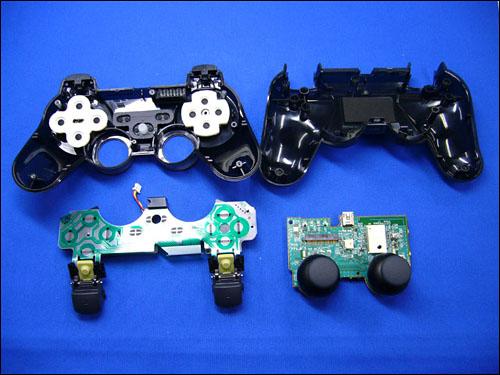

比PS2手柄明显要复杂一些

软触片和感应电路板

再来比比主机身型

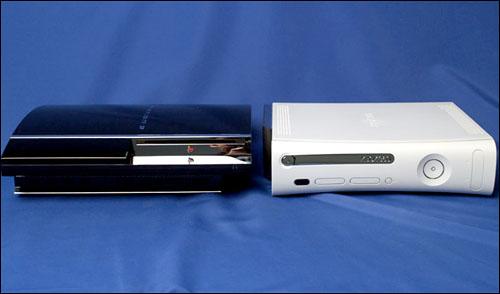

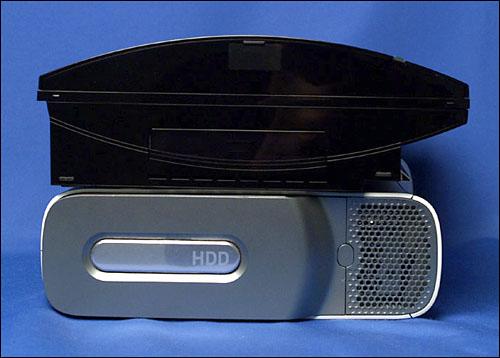

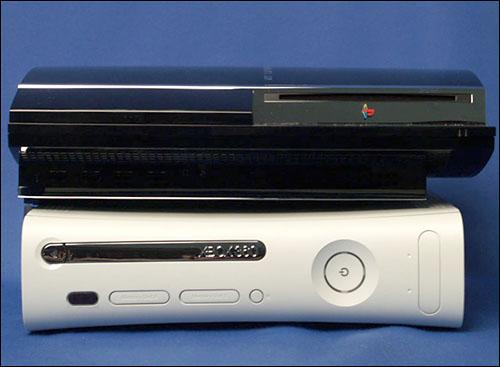

　　PS3据称是史上最大部的游戏主机，先来与体型不弱的XBOX360比一比看：

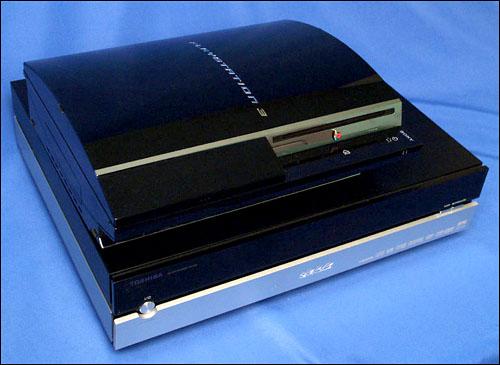

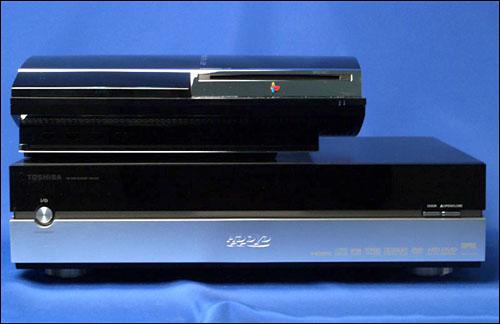

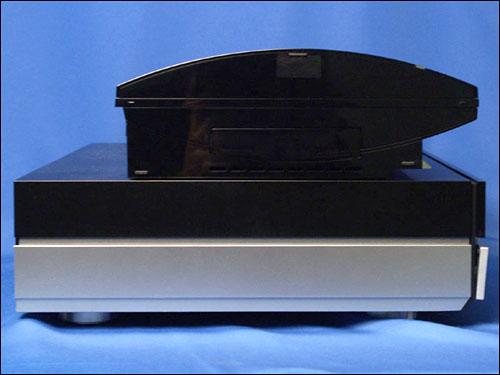

　　再与蓝光播放机比比健硕：

正式开机测试

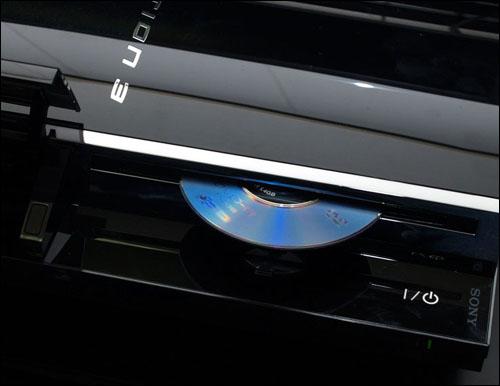

吸入式蓝光光驱很是酷

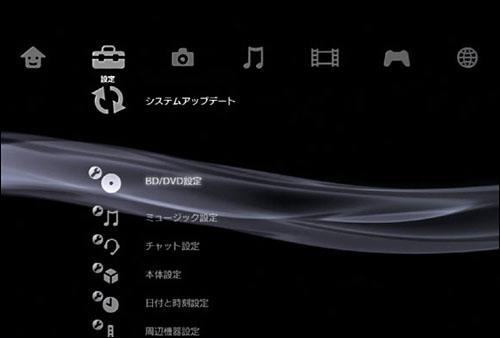

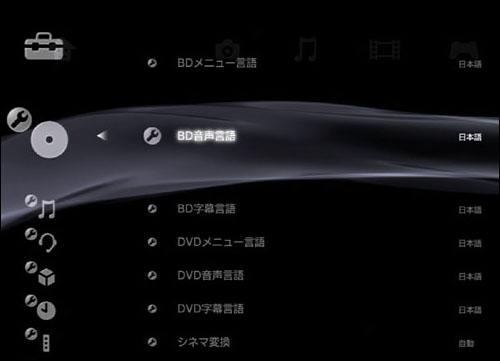

操控界面为什么这么熟悉？

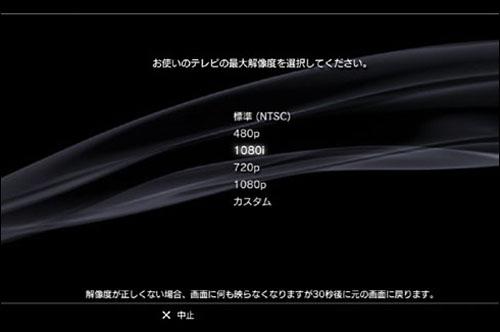

选择输出形式，支持高清输出

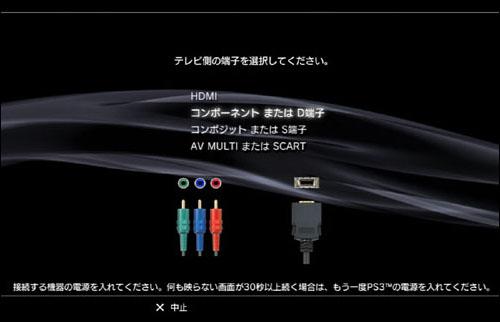

选择输出接口

BIOS中的声音设置

支持杜比5.1，DTS和LPCM

LPCM输出设置

辨认蓝光盘片

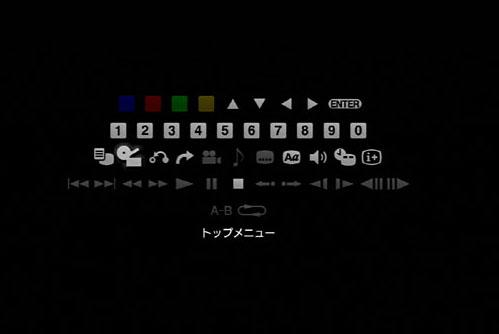

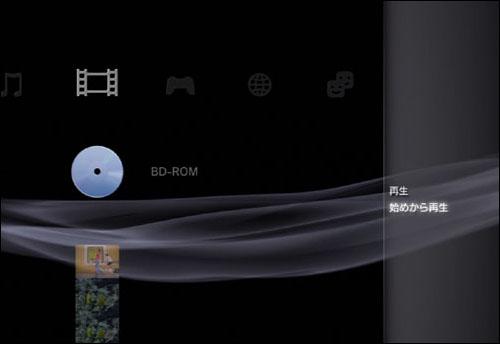

播放蓝光盘操控界面

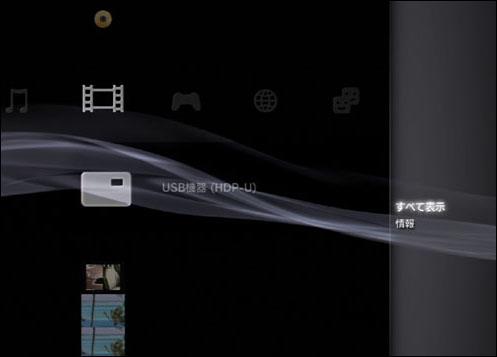

可支持USB移动设备

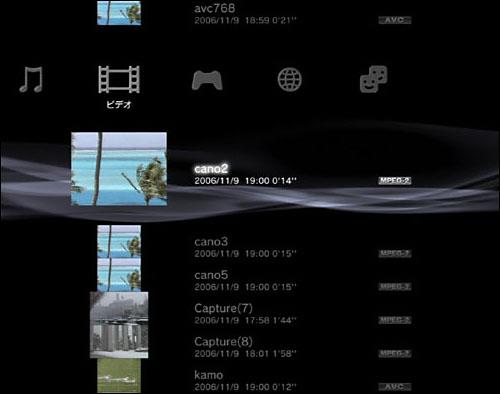

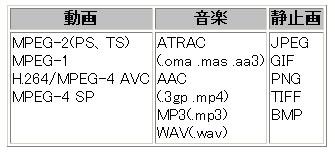

支持很多支流媒体格式

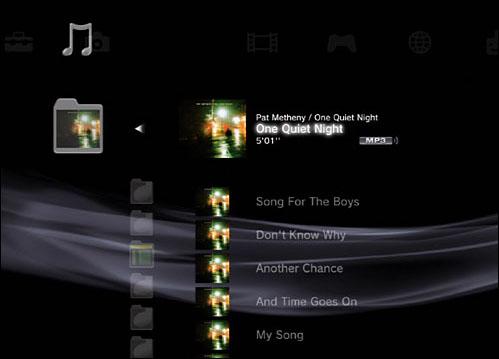

硬盘中可以尽情存放喜爱的音乐

支持CD直接转压

播放音乐CD

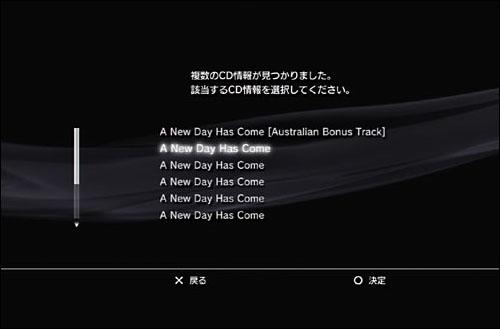

更强劲的还在後头，PS3可把CD音乐直接转压成数字格式存在硬盘内

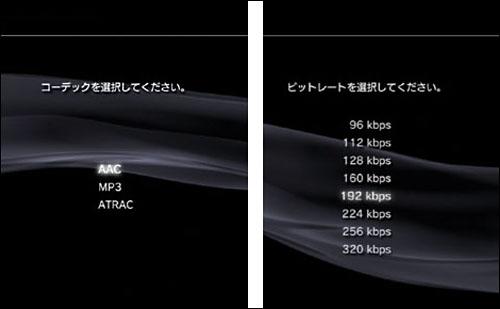

选择压缩比率

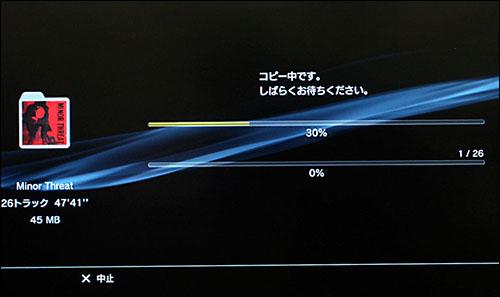

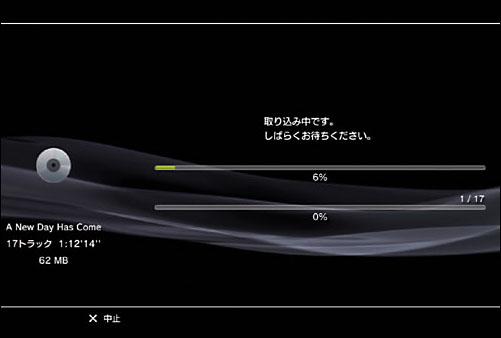

一次过压缩17首CD曲目，不用耗时多久

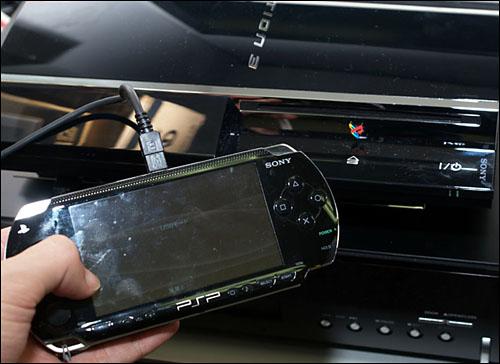

与PSP互联当然不成问题

这么热门的掌上机怎么可以少，我们接入PS3试试

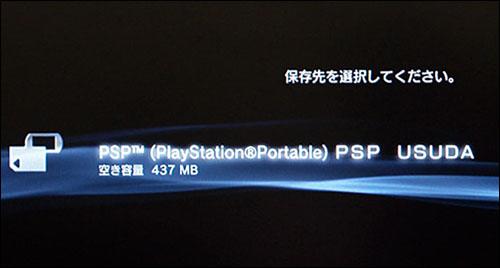

系统马上认出来了

进行高速数据传输

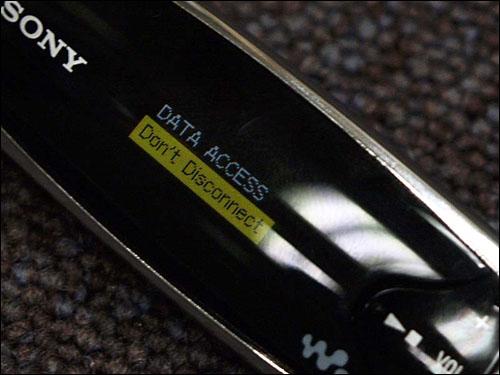

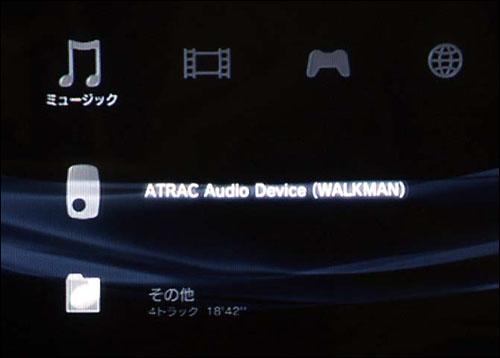

不过与Sony的随身听就无能为力了，否则PS3真的可以取代电脑

实测PS3运行功耗

录得最大功耗为191W

　　这么强劲的机器，功耗一直是大家非常关心的话题，我们使用仪器进行测试，测得这部主机的正常功耗维持在150~180瓦之间，在家用电器中也不算什么耗电大户吧？

PS3实战上网

　　通过PS3的网络功能(PS3主打项目之一)，我们可以象电脑般上网获取最新资讯，非常方便。

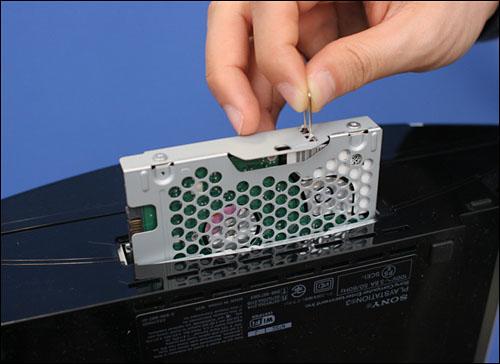

更换PS3硬盘实战

　　和XBOX360一样，PS3主机也可随意更换硬盘，但是兼容性如何呢？我们来验证一下。

原配 2.5'/60G/SATA/8M/5400RPM 规格硬盘

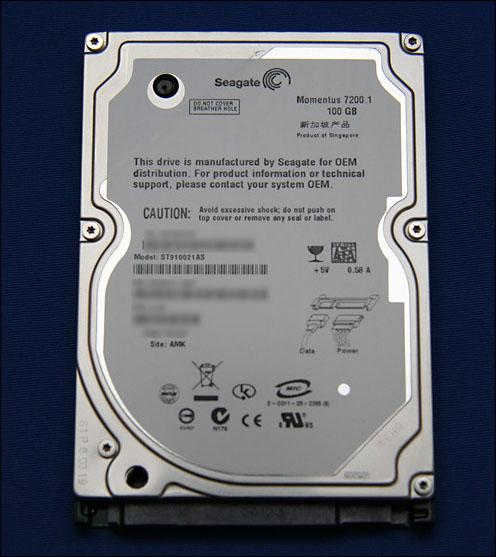

准备换上一块 2.5'/100G/SATA/8M/7200RPM 的高速大容量硬盘

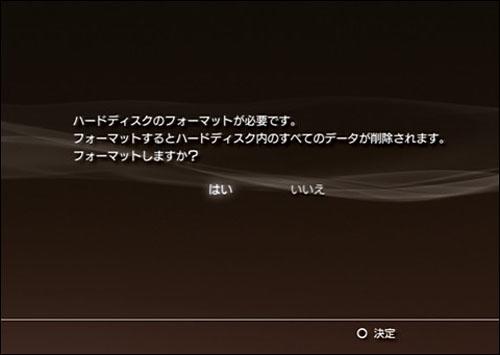

出现提示，是否能成功辨认呢？

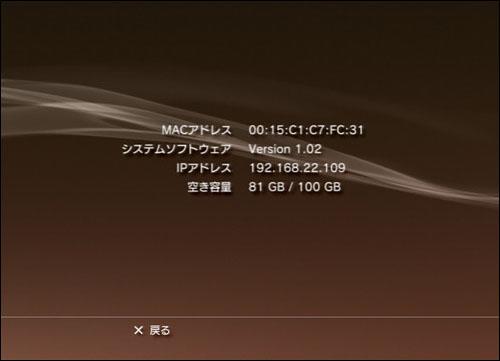

系统成功辨认，一切运作正常！

PS3年度大作预览

GENJI -神威奏乱

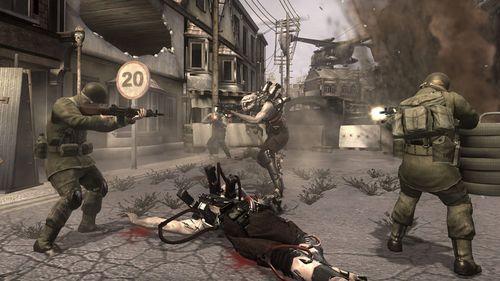

RESISTANCE

山脊赛车7

MotorStorm

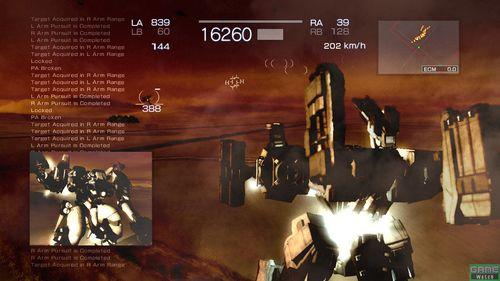

ARMORED CORE 4

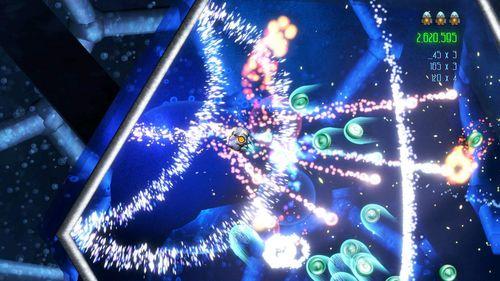

BLAST FACTOR

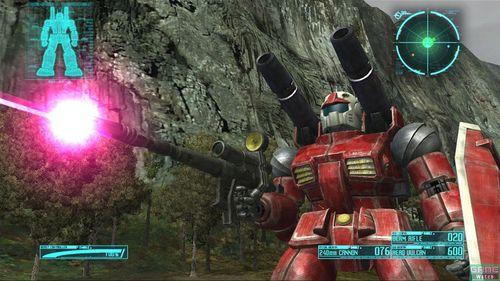

机动战士
