星际迷航 nVIDIA 680i vs 975X测试


http://www.sina.com.cn 2006年11月13日 18:34 小熊在线
作者:小熊在线——迅猛兽

星际迷航nVIDIA nForce600i Series芯片组

注释:产品图片和测试信息来源 xbitlabs.com



nVIDIA nForce500 Series FOR intel虽然已经推出了一段时间,但后有厂商推nForc4 IE Series产品来主打价格优势,前有intel P965的高端压迫。导致在intel平台上一直不冷不热。
喜欢在技术上力争最强的nVIDIA在本月即将推出的nVIDIA nForce600i Series芯片组试图改变这一格局。

星际迷航nVIDIA680ivs975X测试

目前该产品线共有三款产品,即nForce 680i SLI,nForce 650i SLI和nForce 650i Ultra。

上述三款芯片组分别面向硬件发烧友、游戏发烧友以及主流游戏玩家。为了对英特尔和AMD产品加以区分,nVIDIA从nForce 600i芯片组家族开始启用了全新的命名方案,即以字母“i”标识英特尔(Intel)芯片组,以字母“a”标识AMD芯片组。

nVIDIA nForce600i Series能给消费者带来什么样的体验,能否赶超intel当红芯片组P965呢?

星际迷航nVIDIA680ivs975X测试

规格完胜975X和P965,nForce 680i SLI芯片组全揭露

支持Core 2 Extreme,以及四核Core 2 Quad:


面向硬件发烧友的nForce 680i SLI芯片组支持英特尔Core 2 Extreme,Core 2 Quad,Core 2 Duo,Celeron D,Pentium 4和Pentium D处理器,并具备充分的上升空间,为兼容未来的处理器并提供更大的超频潜能,在设计上nForce 680i SLI运行于1333MHz前端总线。

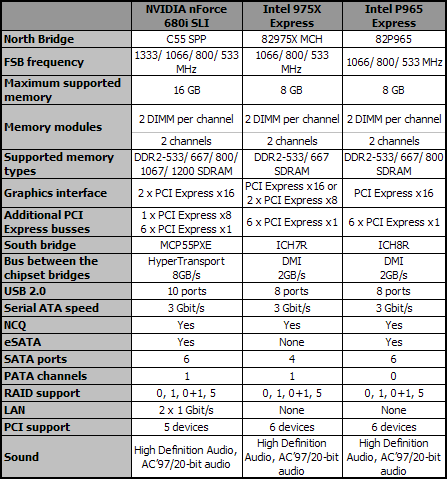

下面是nVIDIA 680i和intel 975X以及P965的规格对比:

星际迷航nVIDIA680ivs975X测试

1333FSB和DDR2 1200:

在intel的Bearlake发布之前出台的nForce 680i是第一款1333FSB的产品,它使用C55 SPP + MCP55PXE的南北桥架构,Bearlake即将过渡到DDR3,而680i的内存规格继续使用成熟的DDR2,频率增加了DDR2 1067和DDR2 1200规格。最大支持的内存容量也达到了16GB,这甚至胜出了Bearlake。

此外,nForce 680i SLI还支持具备不同除频系数的双通道DDR2内存,以对SLI-Ready内存模组加以充分利用。而基于nForce 680i SLI的主板还采用了Quicksync技术,在前端总线和内存速度同步的情况下可以显著提升内存性能。

nForce Series FOR intel一直以来和intel平台所不同的就是虽然北桥到处理器使用了FSB技术,但南北桥互连却是AMD的HyperTranspot总线技术,相比intel的DMI的2GB/s带宽,HyperTranspot可以使南北桥带宽达到8GB/s,带宽优势显著。

星际迷航nVIDIA680ivs975X测试



完胜intel ICH8R的nVIDIA南桥MCP55PXE

完胜ICH8R的南桥MCP55PXE:

南桥性能上,MCP55PXE相比ICH8R也更为强大,功能上MCP55PXE的USB接口达到10个,SATA2 3Gb/s的接口虽然同为6个,但MCP55PXE还提供了对于外接告诉存储接口eSATA的支持,而在intel平台上实现eSATA需要三方芯片或者在主板上依靠SATA数据线来转接原生SATA2接口。此外,MCP55PXE仍人性化的保留了一组PATA并行接口,毕竟现在的光存储还是以PATA接口为绝大多数。

磁盘上,nForce 680i的SATA同样具备NCQ;RAID方面包括MediaShield技术的0;1;10和5。板载HD-Audio和AC97两种规格。

双千兆网络的DualNet和FirstPacket技术:

星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

DualNet技术

此外,网络性能上nForce 680i南桥带有两个千兆网络的NV PHY层部分,仍继承DualNet技术,它允许我们将两块千兆网卡组合成一块网卡来使用,但是这并不能使网络速度得以线性的增加,一般来说可以使得网络的流量得以70%提升,使得系统的性能有40%的提升。DualNet同时也向下支持两块10/100Mb网卡,照顾了更多的用户。

全新的TCP/IP处理引擎和防火墙。另外引入了FirstPacket技术,用户可以对特定的应用程序设定更高的优先级,允许数据包优化从优先级高的程序先走,从而保证网络性能。

此外nVIDIA的磁盘还引入了MediaShield技术



星际迷航nVIDIA680ivs975X测试

MediaShield技术

MediaShield不仅是RAID。MediaShield还提供一个简易的管理界面,让您能轻松配置或更改多个磁盘阵列。它不但可以保护备份磁盘数据,也可以达到双磁盘迅速读取写入的效果。MediaShield的另一项创新技术就是当磁盘发生故障时能够主动发出告警,并显示应更换的硬盘。如果用户希望更快存取您存储的数据吗?仅须在存储管理操作界面中点选几个选项,就可设定两个硬盘并行运行 。


nVIDIA nForce600i Series芯片组技术解析及市场定位

多达46 lanes!Quad SLI并设有物理卡专用接口:

PCI-Express可分配lanes一直是nVIDIA和ATi领先intel芯片组的地方,nForce 680i有足够资源支持Quad SLI,

同之前的nForce 590 SLI Intel Edition一样,nForce 680i SLI支持两条全速PCI Express x16插槽,不仅如此,nForce 680i SLI主板还设计有第3条PCI Express x16插槽,这条插槽运行于半速,提供1个x8 lanes接口,按照nVIDIA的说法,该插槽将专用于物理卡。

北桥C55 SPP拥有18 lanes可分配出x16的显卡接口和两个x1的PCI-E。 MCP55PXE更是高达28lanes,除了提供显卡的x16,还提供了12 lanes用于未来的GPU扩展和PCI-E功能设备。


图形卡和平台互连带宽从8GBps增至10GBps的LinkBoost技术:



星际迷航nVIDIA680ivs975X测试

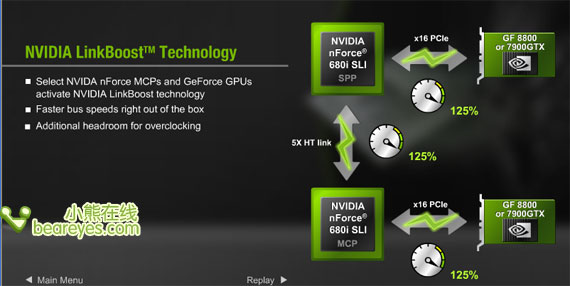

LinkBoost技术

仅仅是部分经过挑选的NVIDIA GeForce 图形芯片(GPU)和媒体通信处理器(MCP)产品可以支持该技术。NVIDIA nForce590 SLI MCP是第一个实现支持LinkBoost技术的核心逻辑平台。nForce 680i SLI也继承了该技术,在680i平台上只要系统检测到支持LinkBoost技术的GPU,该技术就能自动启用。NVIDIA GeForce 7900 GTX是首款支持LinkBoost技术的基于GPU的显卡。如果用户为基于nForce 680i SLI的系统配置了GeForce 7900 GTX显卡,系统将自动识别出该产品,并将PCI Express总线速率和MCP HyperTransport总线速率动态提高25%。
就意味着,可用互连带宽从8 GBps增至10 GBps。

关于nForce 650i Series:

现在来看看nForce 650i SLI和nForce 650i Ultra,除前者支持SLI技术外,这两款芯片组的规格基本相同。nForce 650i芯片组缺乏nForce 680i SLI所具备的大部分功能,但仍支持双通道DDR2-800内存控制器、采用FirstPacket技术的千兆以太网卡和高清晰音频输出。有意思的是,nForce 650i系列芯片组支持2个IDE通道,而nForce 680i SLI只支持1个IDE通道。这两款芯片组定位游戏玩家和数字多媒体家庭用户。同样nVIDIA的信息表示这两款芯片组也都具备相当不错的芯片组超频性能。相比P965如何?还得让我们拭目以待。

nForce 680i SLI的nvidia工程参考样板

nForce 680i SLI 产品:

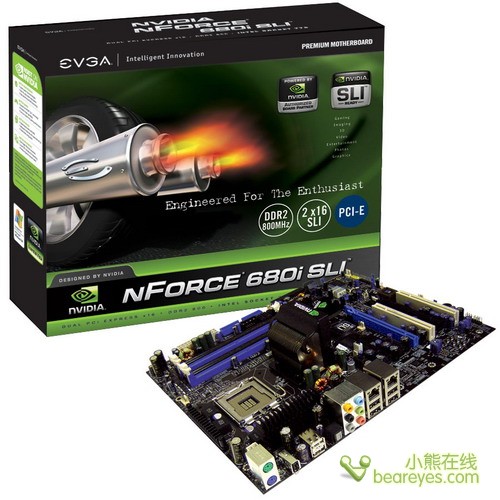

星际迷航nVIDIA680ivs975X测试

价格上,预计nForce 680i SLI主板介于200~300美元之间,而定位稍低的nForce 650i SLI和nForce 650i Ultra售价不会超过150美元。

nForce 680i SLI工程样板图片来源 xbitlabs.com

星际迷航nVIDIA680ivs975X测试

nForce 680i SLI的nVIDIA官方参考工程样板,它具备三个PCI-Ex16的显卡接口实际上其中一个仅运行在x8 带宽下是物理卡专用的接口,这款主板的供电接口是24PIN ATX + 8PIN +12v的工作站规格。

星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

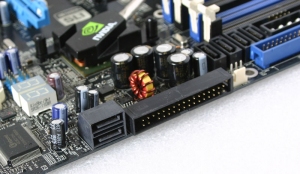

nVIDIA芯片组的发热量仍是较大的南北桥使用了热管散热方式,其中北桥散热片个头不小。

星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

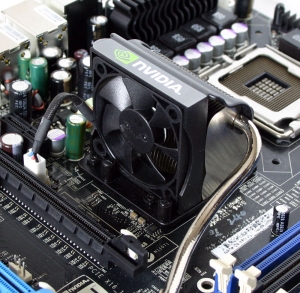

可装载北桥散热风扇

星际迷航nVIDIA680ivs975X测试

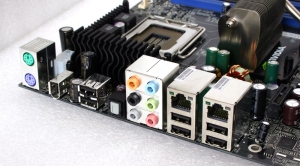

I/O接口

nForce 680i SLI的nvidia工程参考样板的BIOS信息

BIOS信息:

星际迷航nVIDIA680ivs975X测试

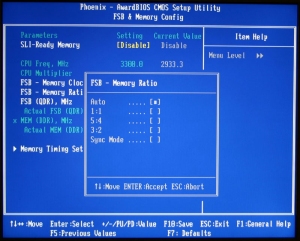

FSB和内存的比率

星际迷航nVIDIA680ivs975X测试

内存频率设置

星际迷航nVIDIA680ivs975X测试

内存时序

星际迷航nVIDIA680ivs975X测试

监控界面

由于是官方参考的工程样板,所以BIOS信息仅能提供少量的参考价值,而厂商设计的BIOS一定会有完善和诸多不同。

对比成绩测试 680i vs 975X vs P965

测试成绩来源 xbitlabs.com

CPU: Intel Core 2 Extreme X6800 (LGA775, 2.93GHz, 4MB L2).

Mainboards:
ASUS P5W DH Deluxe (LGA775, Intel 975X Express);
ASUS P5B Deluxe (LGA775, Intel P965 Express);
NVIDIA nForce 680i SLI reference board.

Memory: 2 GB DDR2-800 SDRAM (Corsair TWIN2X2048-8888C4DF).
Graphics card: PowerColor X1900 XTX 512MB (PCI-E x16).
HDD: Western Digital WD1500AHFD (SATA150).
OS: Microsoft Windows XP SP2 with DirectX 9.0c.

星际迷航nVIDIA680ivs975X测试

e6300在680i上的超频结图

星际迷航nVIDIA680ivs975X测试

CPU-Z 1.37还不能正确识别芯片组信息

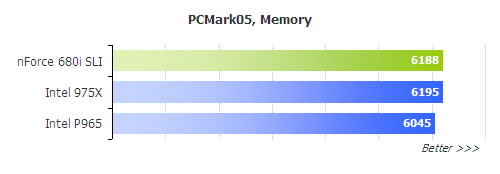

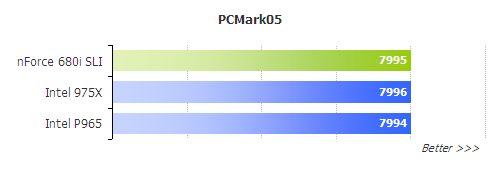

PCMARK05:

星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

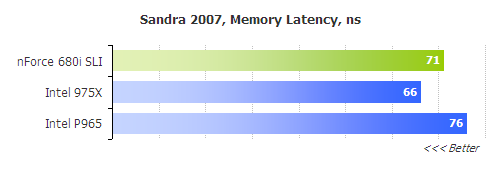

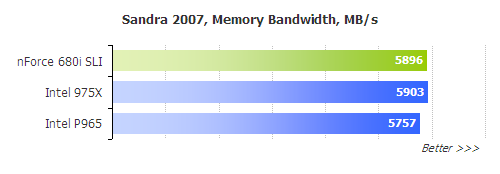

Sandra 2007:



星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

Super PI:

星际迷航nVIDIA680ivs975X测试

3DMARK 06:



星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

游戏成绩测试 680i vs 975X vs P965以及市场展望

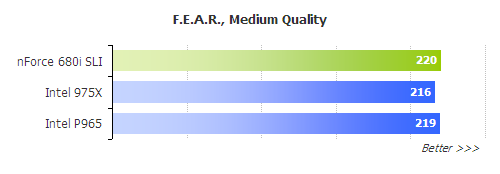

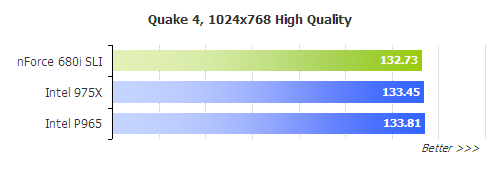

GAMES:

星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

星际迷航nVIDIA680ivs975X测试

结语:

nVIDIA本月正式发布的nForce600i Series值得消费者期待,在功能上nForce 680i SLI是目前性能最高的intel的平台,975X和P965也望尘莫及,同时它还引入了诸如LinkBoost,FirstPacket,DualNet,MediaShield等诸多nVIDA的超前技术,都是intel所不具备的。显卡方面,680i SLI不但能够运行全速的双x16 PCIe带宽SLI和Quad SLI,芯片组还增加了一条专用物理卡接口,使得SLI同时加入物理卡成为了现实。性能上nForce 680i SLI也在大部分测试中优于intel的975X,相信这样的产品和nVIDIA的市场推广能力,可以给芯片组市场格局带来新的变化。
